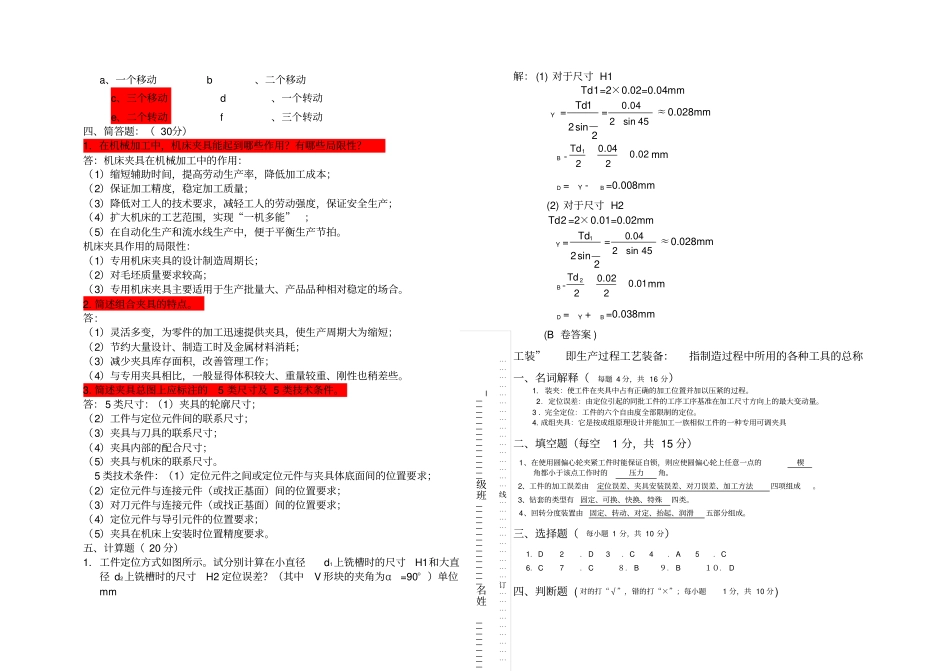

2009—2010学年第二学期《机床夹具设计》期末考试试卷A卷答案一、填空题：(每空2分，共计30分)1、工件六个自由度完全限制称为完全定位，按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个自由度的现象，称为过定位。2、夹紧机构被称为基本夹紧机构的有斜楔夹紧机构、螺旋夹紧机构和偏心轮夹紧机构。3、工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。4、工件的装夹指的是工件的定位和夹紧。5、斜楔自锁条件是：21手动夹紧机构一般取=6度~8度。6、夹紧装置主要由动力源装置、传力机构、夹紧元件三部分组成。二、判断题：(每题1分，共计10分)1、零件在加工工艺过程中采用的基准称为工艺基准。（√）2、在零件图上，用以表达相关尺寸的基准称为设计基准。（×）3、欠定位在实际生产中是允许出现的（×）4、辅助支撑可以提高工件的装夹稳定性和刚性，但它不起定位作用（√）5、定位误差是由于夹具定位元件制造不准确所造成的加工误差（×）6、夹具装夹广泛应用于各种生产类型（√）7、组合夹具特别适用于新产品的试制（√）8、专用夹具是专为某一工件的某道工序的加工而设计制造的夹具（√）9、圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。（×）10、螺旋夹紧机构，夹紧可靠，自锁性能好，夹紧力和夹紧行程大。（√）三、多项选择（每题2分共20分）1、造成定位误差的原因是：（ac）。a、定位基准与工序基准不重合b、设计基准与工艺基准不重合c、定位基准的位移误差d、测量基准与加工基准不重合e、零件加工后的精度误差2、夹紧装置设计时紧力方向的确定：（adf）。a、应尽量与工件刚度最大的方向相一致b、应尽量与工件柔性最好的方向相一致c、应平行于主要定位基准面d、应垂直于主要定位基准面e、应尽量与切削、工件重力方向相反f、应尽量与切削、工件重力方向相同3、按照限制工件自由度数目的不同、工件定位方式可分：（cdgi）。a、基准定位b、超定位c、欠定位d、过定位e、毛坯定位f、中心定位g、完全定位h、端面定位i、不完全定位4、标准V形块两斜面的夹角有哪几种：（cef）。a、300b、450c、600d、750e、900f、1200g、15005、用两顶尖对工件定位时，限位面共限制工件（ce）自由度。姓名-----------------------------班级-----------------------学号题号一二三四五总分配分3010103020100得分a、一个移动b、二个移动c、三个移动d、一个转动e、二个转动f、三个转动四、简答题：（30分）1．在机械加工中，机床夹具能起到哪些作用？有哪些局限性？答：机床夹具在机械加工中的作用：（1）缩短辅助时间，提高劳动生产率，降低加工成本；（2）保证加工精度，稳定加工质量；（3）降低对工人的技术要求，减轻工人的劳动强度，保证安全生产；（4）扩大机床的工艺范围，实现“一机多能”；（5）在自动化生产和流水线生产中，便于平衡生产节拍。机床夹具作用的局限性：（1）专用机床夹具的设计制造周期长；（2）对毛坯质量要求较高；（3）专用机床夹具主要适用于生产批量大、产品品种相对稳定的场合。2.简述组合夹具的特点。答:（1）灵活多变，为零件的加工迅速提供夹具，使生产周期大为缩短；（2）节约大量设计、制造工时及金属材料消耗；（3）减少夹具库存面积，改善管理工作；（4）与专用夹具相比，一般显得体积较大、重量较重、刚性也稍差些。3.简述夹具总图上应标注的5类尺寸及5类技术条件。答：5类尺寸：（1）夹具的轮廓尺寸；（2）工件与定位元件间的联系尺寸；（3）夹具与刀具的联系尺寸；（4）夹具内部的配合尺寸；（5）夹具与机床的联系尺寸。5类技术条件：（1）定位元件之间或定位元件与夹具体底面间的位置要求；（2）定位元件与连接元件（或找正基面）间的位置要求；（3）对刀元件与连接元件（或找正基面）间的位置要求；（4）定位元件与导引元件的位置要求；（5）夹具在机床上安装时位置精度要求。五、计算题（20分）1.工件定位方式如图所示。试分别计算在小直径d1上铣槽时的尺寸H1和大直径d2上铣槽时的尺寸H2定位误差？（其中V形块的夹角为α=90°）单位mm解：(1)对于尺寸H11Td=2×0.02=0.04mmY=2sin2...
