机械原理最全复习资料以及考试题和答案剖析VIP免费

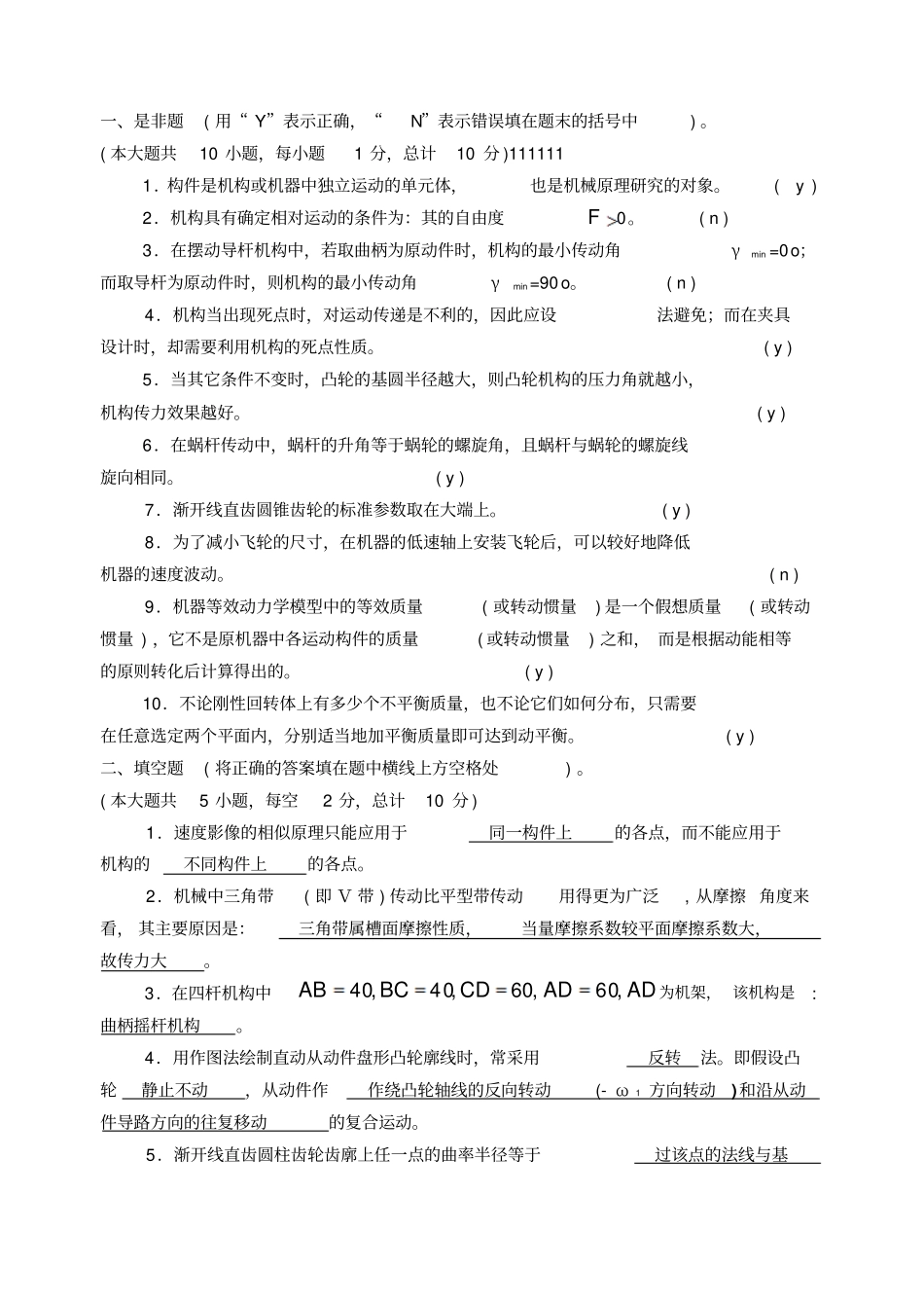

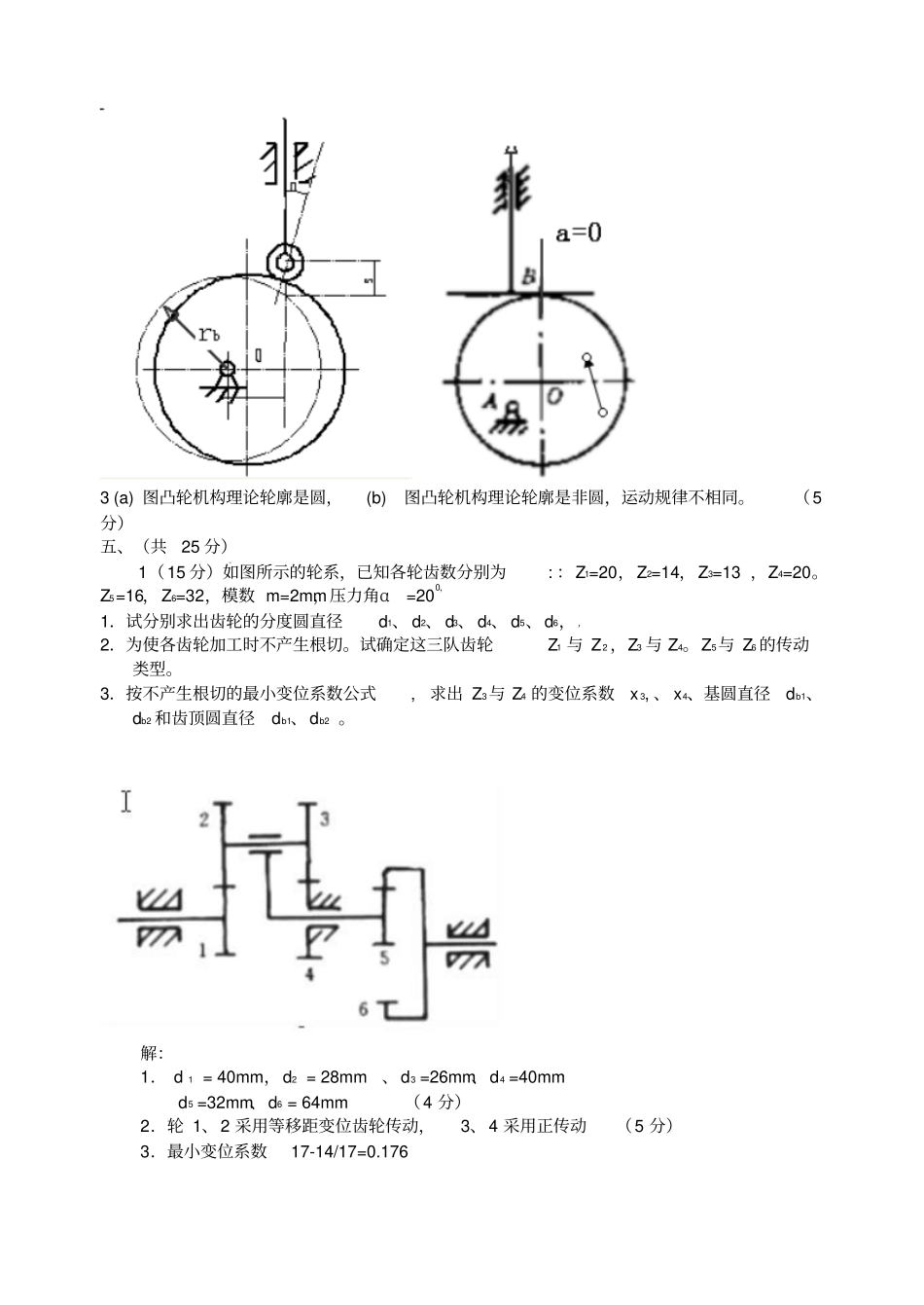

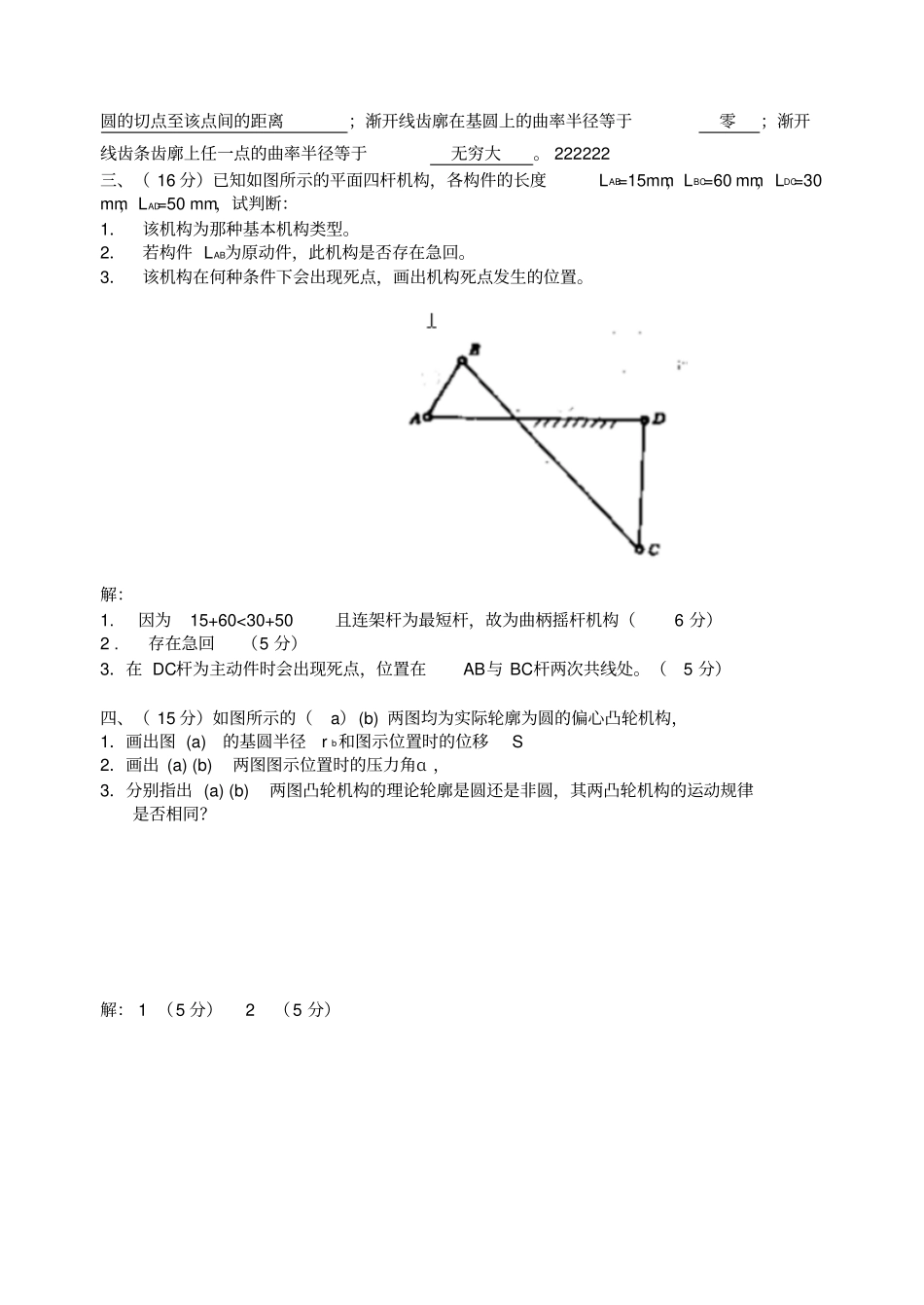

一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。(本大题共10小题，每小题1分，总计10分)1111111．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。(y)2．机构具有确定相对运动的条件为：其的自由度F0。(n)3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0o；而取导杆为原动件时，则机构的最小传动角γmin=90o。(n)4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。(y)5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。(y)6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。(y)7．渐开线直齿圆锥齿轮的标准参数取在大端上。(y)8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。(n)9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。(y)10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。(y)二、填空题(将正确的答案填在题中横线上方空格处)。(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。3．在四杆机构中ABBCCDADAD40406060,,,,为机架，该机构是:曲柄摇杆机构。4．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。即假设凸轮静止不动，从动件作作绕凸轮轴线的反向转动(-ω1方向转动)和沿从动件导路方向的往复移动的复合运动。5．渐开线直齿圆柱齿轮齿廓上任一点的曲率半径等于过该点的法线与基圆的切点至该点间的距离；渐开线齿廓在基圆上的曲率半径等于零；渐开线齿条齿廓上任一点的曲率半径等于无穷大。222222三、（16分）已知如图所示的平面四杆机构，各构件的长度LAB=15mm，LBC=60mm，LDC=30mm，LAD=50mm，试判断：1．该机构为那种基本机构类型。2．若构件LAB为原动件，此机构是否存在急回。3．该机构在何种条件下会出现死点，画出机构死点发生的位置。解：1.因为15+60<30+50且连架杆为最短杆，故为曲柄摇杆机构（6分）2.存在急回（5分）3．在DC杆为主动件时会出现死点，位置在AB与BC杆两次共线处。（5分）四、（15分）如图所示的（a）(b)两图均为实际轮廓为圆的偏心凸轮机构，1．画出图(a)的基圆半径rb和图示位置时的位移S2．画出(a)(b)两图图示位置时的压力角ɑ，3．分别指出(a)(b)两图凸轮机构的理论轮廓是圆还是非圆，其两凸轮机构的运动规律是否相同？解：1（5分）2（5分）3(a)图凸轮机构理论轮廓是圆，(b)图凸轮机构理论轮廓是非圆，运动规律不相同。（5分）五、（共25分）1（15分）如图所示的轮系，已知各轮齿数分别为:：Z1=20，Z2=14，Z3=13，Z4=20。Z5=16，Z6=32，模数m=2mm，压力角α=200，1．试分别求出齿轮的分度圆直径d1、d2、d3、d4、d5、d6，，2．为使各齿轮加工时不产生根切。试确定这三队齿轮Z1与Z2，Z3与Z4。Z5与Z6的传动类型。3．按不产生根切的最小变位系数公式,求出Z3与Z4的变位系数x3,、x4、基圆直径db1、db2和齿顶圆直径db1、db2。解：1．d1=40mm，d2=28mm、d3=26mm、d4=40mmd5=32mm、d6=64mm（4分）2．轮1、2采用等移距变位齿轮传动，3、4采用正传动（5分）3．最小变位系数17-14/17=0.176da1=43.684mm、da2=28.352mm；df1=37.852mm、df2=21.148mm（6分）2．（10分）已知斜齿轮传动齿数Z1=20，Z2=40，模数mn=8mm，压力角α=200，中心距a=250mm，试求其1．螺旋角β2．齿顶圆直径da1,da23．不产生会根切的最少齿数解：1．螺旋角β=16.26（4分）2．齿顶圆直径da1=182.667mm,da2=349.39mm,（4分）23．不产生根切的最少齿数Zmin=15（2分）六、（15分）在图示的轮系中，已知各轮齿数为,z2=z3=40,z4=10...
