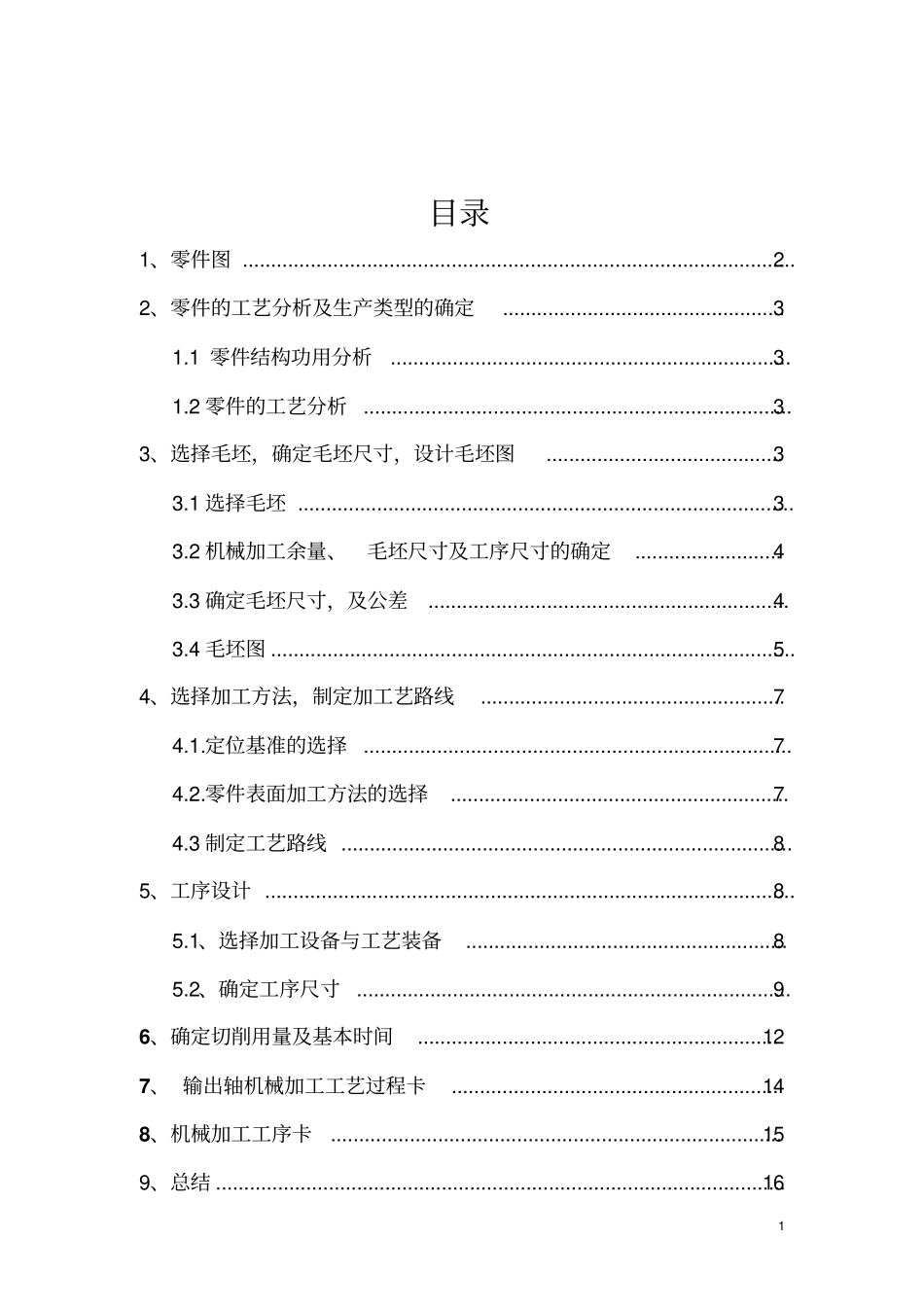

1目录1、零件图..................................................................................................22、零件的工艺分析及生产类型的确定..................................................31.1零件结构功用分析.......................................................................31.2零件的工艺分析............................................................................33、选择毛坯，确定毛坯尺寸，设计毛坯图..........................................33.1选择毛坯........................................................................................33.2机械加工余量、毛坯尺寸及工序尺寸的确定..........................43.3确定毛坯尺寸，及公差................................................................43.4毛坯图.............................................................................................54、选择加工方法，制定加工艺路线......................................................74.1.定位基准的选择............................................................................74.2.零件表面加工方法的选择............................................................74.3制定工艺路线................................................................................85、工序设计..............................................................................................85.1、选择加工设备与工艺装备.........................................................85.2、确定工序尺寸.............................................................................96、确定切削用量及基本时间................................................................127、输出轴机械加工工艺过程卡..........................................................148、机械加工工序卡................................................................................159、总结.....................................................................................................16210、参考文献..........................................................................................161、零件图32、零件的工艺分析及生产类型的确定1.1零件结构功用分析题目所给定的零件为输出轴，其主要作用：一是传递转矩，使主轴获得旋转的动力；二是工作过程中经常承受载荷；三是支撑传动零部件。零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好。1.2零件的工艺分析从零件图上看，其主要加工的面：φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的内孔，10个φ20的通孔；图中所给的尺寸精度高，大部分是IT6级；粗糙度：在键槽两侧面Ra3.2um、内圆柱表面φ80为Ra3.2um,其余都为Ra12.5um,；外圆柱表面φ55、φ60、φ75分别为Ra1.6um,Ra0.8um,Ra0.8um；大端端面Ra3.2um,小端面Ra1.6um，其余为Ra12.5um，要求不高；位置：φ80内孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm；φ55、φ60的外圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm；φ20孔的轴线对φ80内孔轴线的位置度为φ0.05mm；键槽对φ55外圆轴线的对称度为0.08mm；热处理：需要调质处理，到200HBS，保持均匀。通过分析该零件，其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。3、选择毛坯，确定毛坯尺寸，设计毛坯图3.1选择毛坯根据零件的材料，用型材或锻件，但从经济方面着想，如用型材中的棒料，加工余量太大，这样不仅浪费材料，而且还增加机床，刀具及能源等消耗，而锻件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作4零件。本零件生产批量为大批量，所以综上所叙选择锻件中的模锻。3.2机械加工余量、毛坯尺寸及工序尺寸的确定钢质模锻件的公差及机械加工余量GB/T12362...
