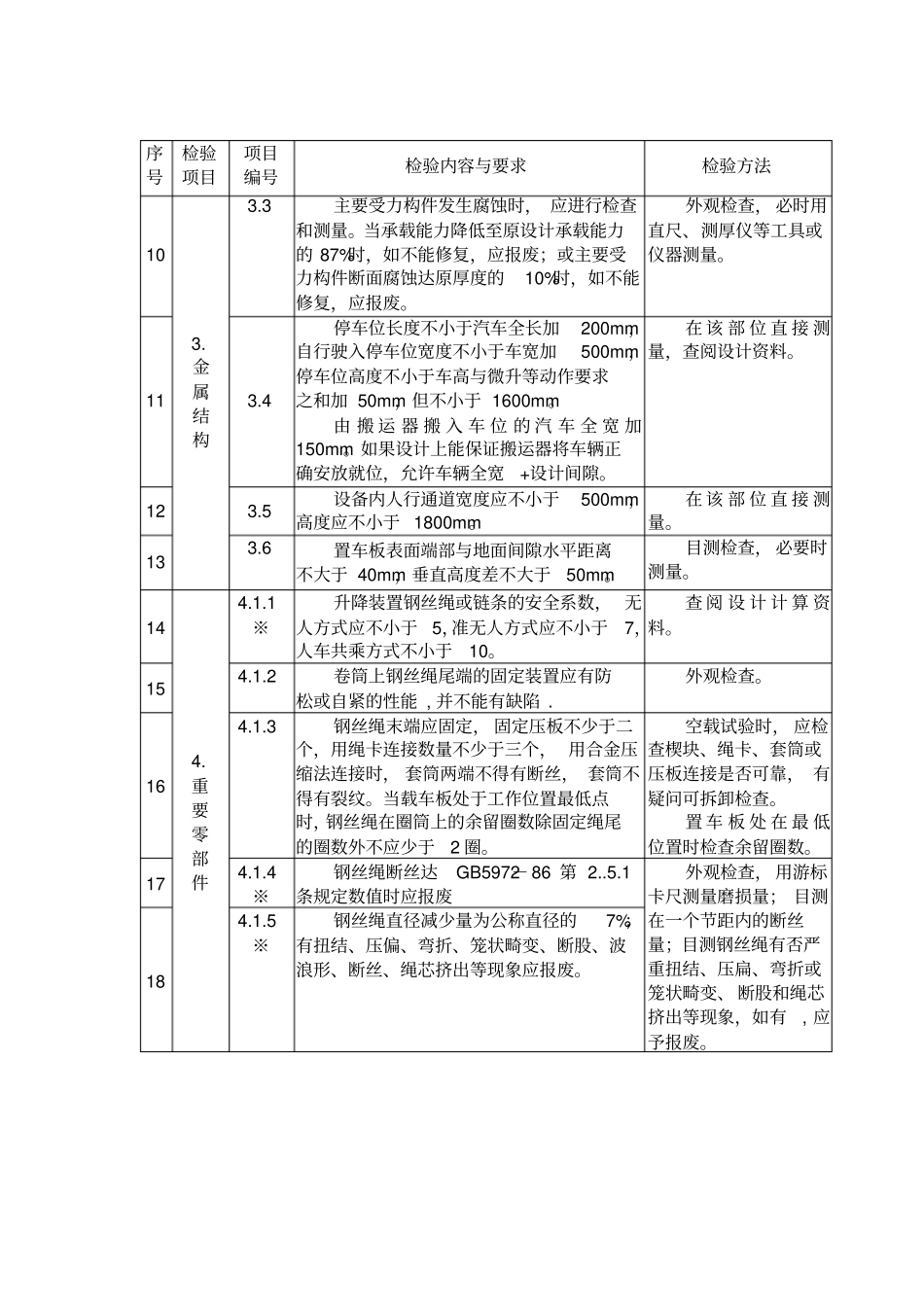

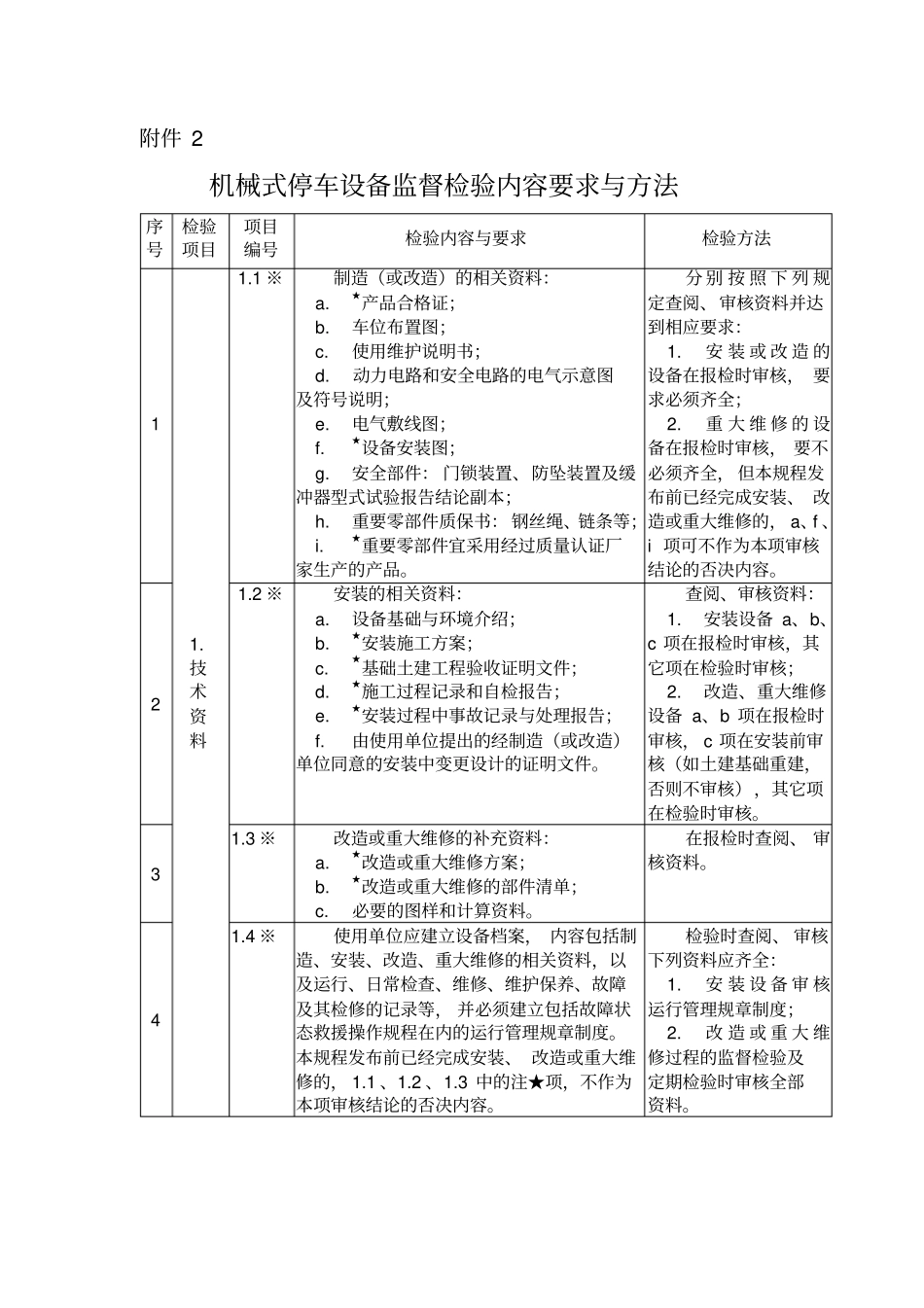

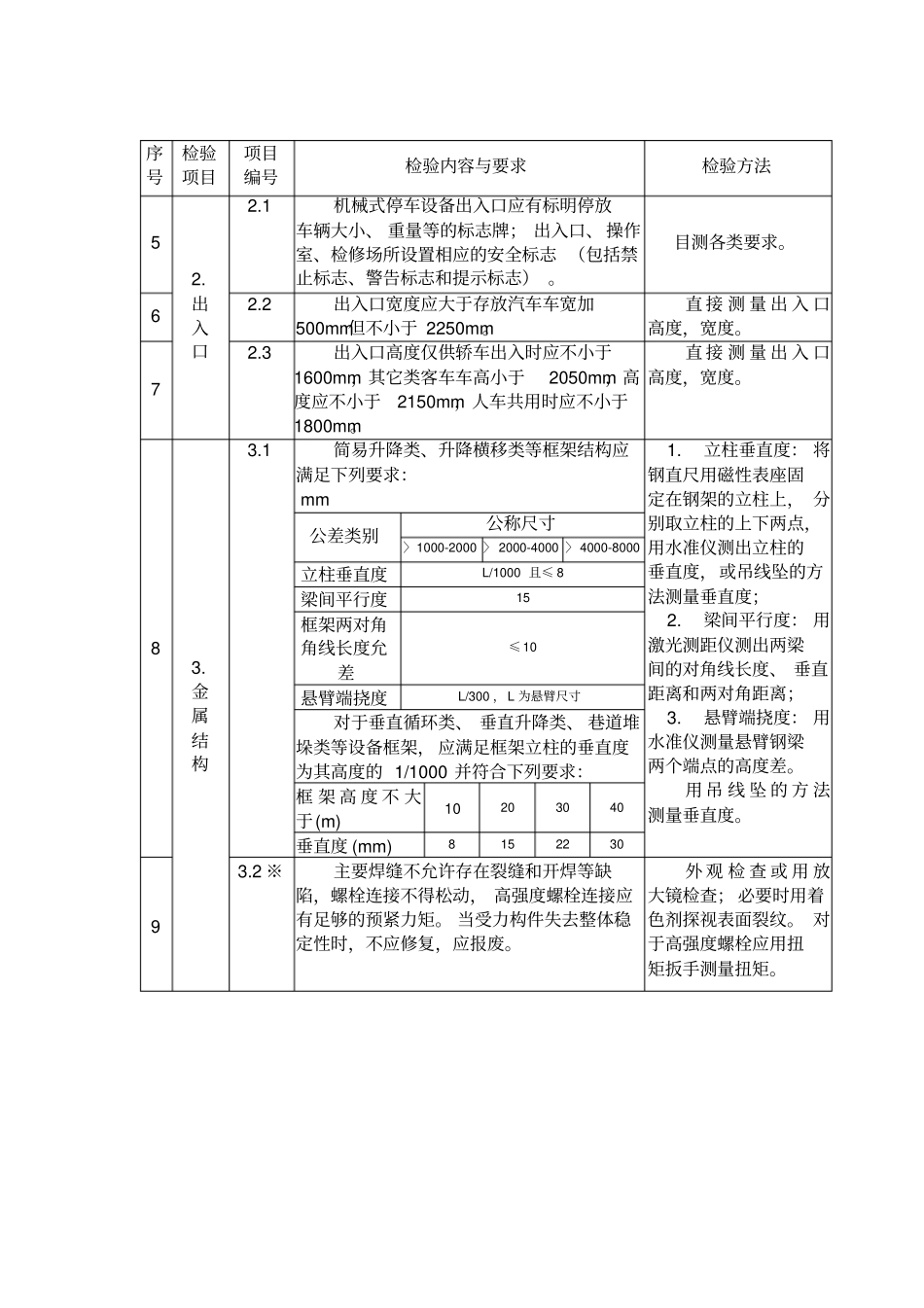

附件2机械式停车设备监督检验内容要求与方法序号检验项目项目编号检验内容与要求检验方法11.技术资料1.1※制造（或改造）的相关资料：a.★产品合格证；b.车位布置图；c.使用维护说明书；d.动力电路和安全电路的电气示意图及符号说明；e.电气敷线图；f.★设备安装图；g.安全部件：门锁装置、防坠装置及缓冲器型式试验报告结论副本；h.重要零部件质保书：钢丝绳、链条等；i.★重要零部件宜采用经过质量认证厂家生产的产品。分别按照下列规定查阅、审核资料并达到相应要求：1.安装或改造的设备在报检时审核，要求必须齐全；2.重大维修的设备在报检时审核，要不必须齐全，但本规程发布前已经完成安装、改造或重大维修的，a、f、i项可不作为本项审核结论的否决内容。21.2※安装的相关资料：a.设备基础与环境介绍；b.★安装施工方案；c.★基础土建工程验收证明文件；d.★施工过程记录和自检报告；e.★安装过程中事故记录与处理报告；f.由使用单位提出的经制造（或改造）单位同意的安装中变更设计的证明文件。查阅、审核资料：1.安装设备a、b、c项在报检时审核，其它项在检验时审核；2.改造、重大维修设备a、b项在报检时审核，c项在安装前审核（如土建基础重建，否则不审核），其它项在检验时审核。31.3※改造或重大维修的补充资料：a.★改造或重大维修方案；b.★改造或重大维修的部件清单；c.必要的图样和计算资料。在报检时查阅、审核资料。41.4※使用单位应建立设备档案，内容包括制造、安装、改造、重大维修的相关资料，以及运行、日常检查、维修、维护保养、故障及其检修的记录等，并必须建立包括故障状态救援操作规程在内的运行管理规章制度。本规程发布前已经完成安装、改造或重大维修的，1.1、1.2、1.3中的注★项，不作为本项审核结论的否决内容。检验时查阅、审核下列资料应齐全：1.安装设备审核运行管理规章制度；2.改造或重大维修过程的监督检验及定期检验时审核全部资料。序号检验项目项目编号检验内容与要求检验方法52.出入口2.1机械式停车设备出入口应有标明停放车辆大小、重量等的标志牌；出入口、操作室、检修场所设置相应的安全标志（包括禁止标志、警告标志和提示标志）。目测各类要求。62.2出入口宽度应大于存放汽车车宽加500mm但不小于2250mm。直接测量出入口高度，宽度。72.3出入口高度仅供轿车出入时应不小于1600mm，其它类客车车高小于2050mm，高度应不小于2150mm，人车共用时应不小于1800mm。直接测量出入口高度，宽度。83.金属结构3.1简易升降类、升降横移类等框架结构应满足下列要求：mm1.立柱垂直度：将钢直尺用磁性表座固定在钢架的立柱上，分别取立柱的上下两点，用水准仪测出立柱的垂直度，或吊线坠的方法测量垂直度；2.梁间平行度：用激光测距仪测出两梁间的对角线长度、垂直距离和两对角距离；3.悬臂端挠度：用水准仪测量悬臂钢梁两个端点的高度差。用吊线坠的方法测量垂直度。公差类别公称尺寸〉1000-2000〉2000-4000〉4000-8000立柱垂直度L/1000且≤8梁间平行度15框架两对角角线长度允差≤10悬臂端挠度L/300，L为悬臂尺寸对于垂直循环类、垂直升降类、巷道堆垛类等设备框架，应满足框架立柱的垂直度为其高度的1/1000并符合下列要求：框架高度不大于(m)10203040垂直度(mm)815223093.2※主要焊缝不允许存在裂缝和开焊等缺陷，螺栓连接不得松动，高强度螺栓连接应有足够的预紧力矩。当受力构件失去整体稳定性时，不应修复，应报废。外观检查或用放大镜检查；必要时用着色剂探视表面裂纹。对于高强度螺栓应用扭矩扳手测量扭矩。序号检验项目项目编号检验内容与要求检验方法103.金属结构3.3主要受力构件发生腐蚀时，应进行检查和测量。当承载能力降低至原设计承载能力的87%时，如不能修复，应报废；或主要受力构件断面腐蚀达原厚度的10%时，如不能修复，应报废。外观检查，必时用直尺、测厚仪等工具或仪器测量。113.4停车位长度不小于汽车全长加200mm，自行驶入停车位宽度不小于车宽加500mm，停车位高度不小于车高与微升等动作要求之和加50mm，但不小于1600mm。由搬运器搬入车位的汽车全宽加150mm。如果设计上能保证搬运器将车辆正确安放就位，允许车辆全宽+...
