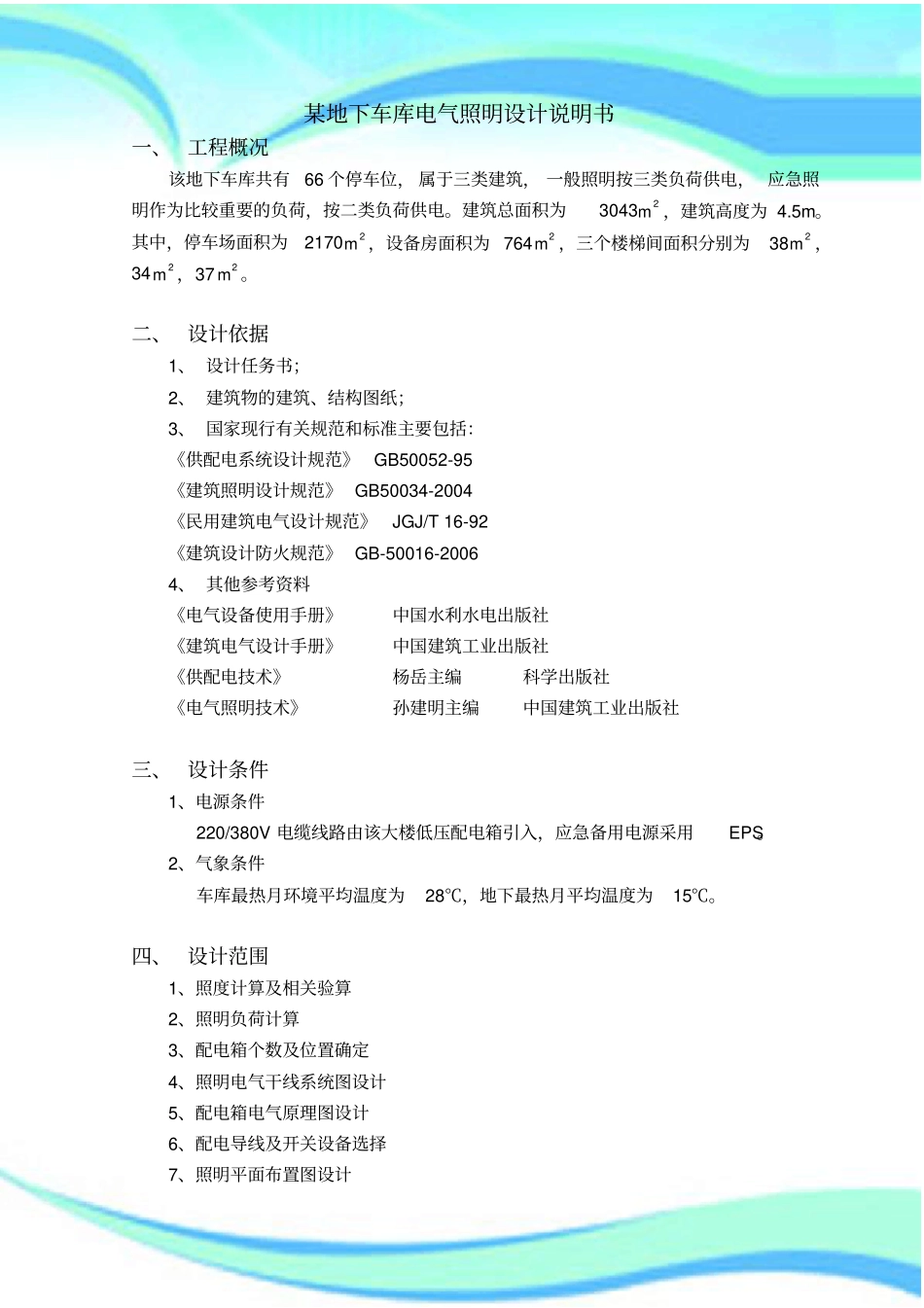

某地下车库电气照明设计说明书————————————————————————————————作者：————————————————————————————————日期：某地下车库电气照明设计说明书一、工程概况该地下车库共有66个停车位，属于三类建筑，一般照明按三类负荷供电，应急照明作为比较重要的负荷，按二类负荷供电。建筑总面积为30432m，建筑高度为4.5m。其中，停车场面积为21702m，设备房面积为7642m，三个楼梯间面积分别为382m，342m，372m。二、设计依据1、设计任务书；2、建筑物的建筑、结构图纸；3、国家现行有关规范和标准主要包括：《供配电系统设计规范》GB50052-95《建筑照明设计规范》GB50034-2004《民用建筑电气设计规范》JGJ/T16-92《建筑设计防火规范》GB-50016-20064、其他参考资料《电气设备使用手册》中国水利水电出版社《建筑电气设计手册》中国建筑工业出版社《供配电技术》杨岳主编科学出版社《电气照明技术》孙建明主编中国建筑工业出版社三、设计条件1、电源条件220/380V电缆线路由该大楼低压配电箱引入，应急备用电源采用EPS。2、气象条件车库最热月环境平均温度为28℃，地下最热月平均温度为15℃。四、设计范围1、照度计算及相关验算2、照明负荷计算3、配电箱个数及位置确定4、照明电气干线系统图设计5、配电箱电气原理图设计6、配电导线及开关设备选择7、照明平面布置图设计8、设计计算说明书五、照度计算及相关验算1、停车场照度计算及相关验算利用AutoCAD软件计算该区域面积为2169.742m，周长为255.46m，工作面取地面，总高4.5m，m3rch，m3cch，地面反射系数为0.2，墙面反射系数为0.5，顶棚反射系数为0.7。采用利用系数法，查相关规范知，停车场照度可取75lx，选用36w的GB1-1简式荧光灯，属于细管径直管型单管荧光灯，吊装，光通量为2400lm，维护系数取MF=0.7。<1>空间系数计算883.074.2169246.25535*)(*5wlwlhRCRrc，取1；442.074.2169246.2555.15*RCRhhCCRrccc；<2>顶棚有效反射比计算<3>查利用系数表71.05.07.01ccURCRw时，，，当<4>所需灯具个数（n）43.136)7.071.02400(74.216975)*(MFUAEnSav根据该地下车库建筑平面图，以msmsba40.4,30.3为间距布置灯具实际用了143支荧光灯。<5>校验功率密度:2/64.274.2169/40143/nmWAP距高比:22.110.13/3.3hsaa，62.147.13/40.4hsbb均满足要求。2.同理可得，地下车库各区域照度计算如下：地下车库各区域照度计算表区域面积（m2）安装高度（m）光源灯具灯具个数（个）功率(W)光通量(lm)照度要求(LX)停车场21703TLD36W/54型细管直管荧光灯GB1-1型简式荧光灯14336240075设备房7644.52D紧凑型荧光灯JXD5-2平圆吸顶灯16382600100楼梯间A384.52D紧凑型荧光灯JXD5-2平圆吸顶灯628180030楼梯间B344.52D紧凑型荧光灯JXD5-2平圆吸顶灯528180030楼梯间C374.52D紧凑型荧光灯JXD5-2平圆吸顶灯6281800303、应急照明设计分布<1>在本设计中，应急照明在一般情况下，由普通电源供电，作为一般照明使用；在突发火灾或其他紧急情况下，经切换箱切换为EPS应急电源供电，作为应急照明使用。<2>根据相关规定，停车场中荧光灯的5%-10%应作为应急照明（实际取了9支），且设备房与楼梯间的光源应全部设为应急照明。<3>根据相关规定，疏散指示灯的布置标准为20m/支，实际采用了13支HJD-YD100-11疏散指示灯（LED），功率为2W/支。六、配电方式按照国家相关文件、法规，建筑物中的应急照明等是比较重要的负荷，因此划为二级负荷，采用放射式配电，双回路供电，应急备用电源采用EPS，保证供电稳定性；一般照明为三级负荷，采用树干式配电，单回路供电。该地下车库共布置了两个配电箱，分别为一般照明和应急照明（应急照明配电箱前加装切换箱，负责切换普通电源与应急电源）。选择方案时应以安全、可靠、经济为主，在不妨碍安全、功能以及国家相关规定的情况下，应尽量减少成本。七、负荷计算1、照明线路负荷计算查表可知，对于一般照明回路，Kd取0.9，对于应急照明回路，Kd取1.0。取WL2回路为例进行负荷计算，其所接荧光灯数为21，功率为40W/支（含镇流器所消耗功率），cosδ=0.9，tanδ=0.48。KWWPKPniiNdC76.07564021...
