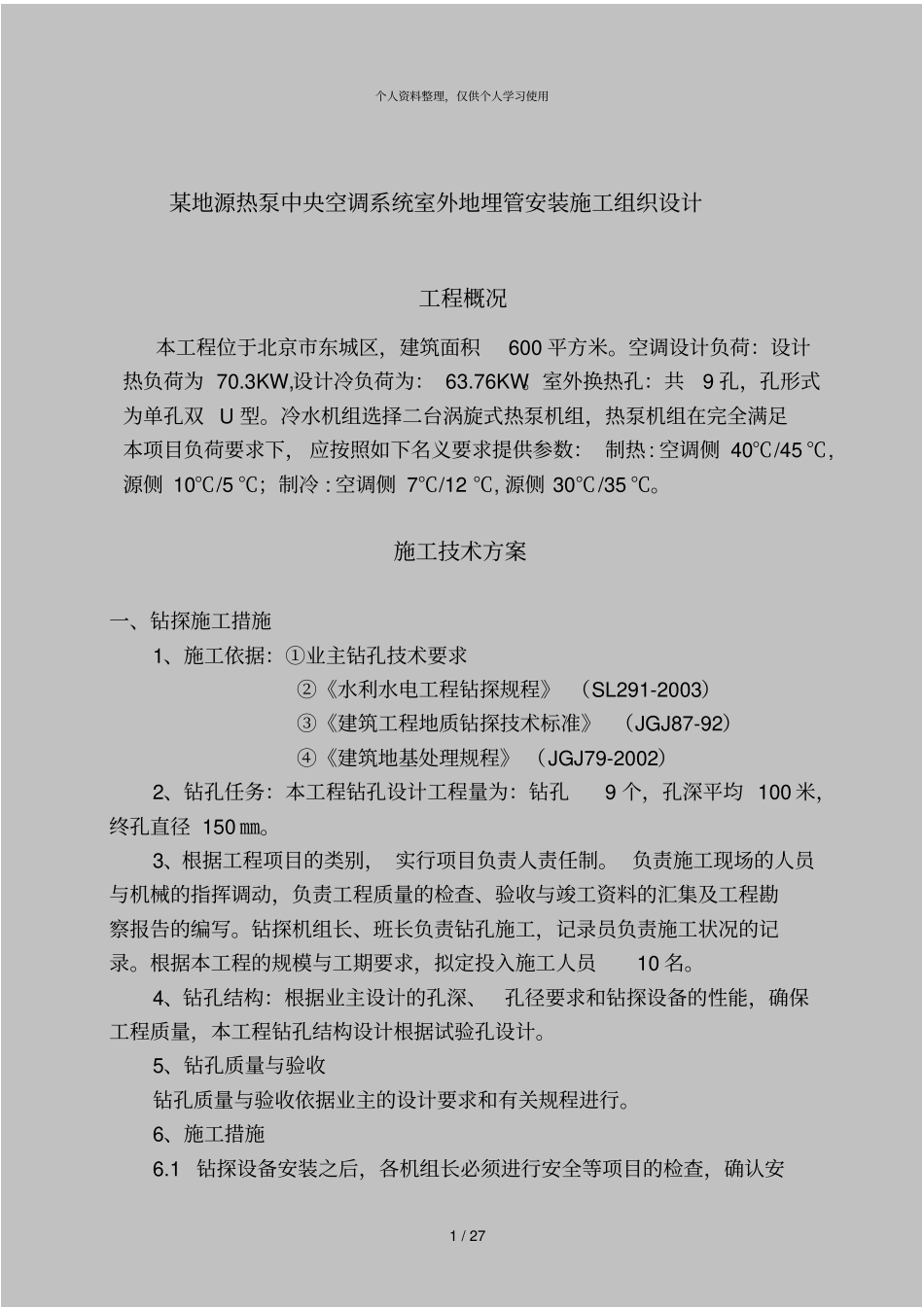

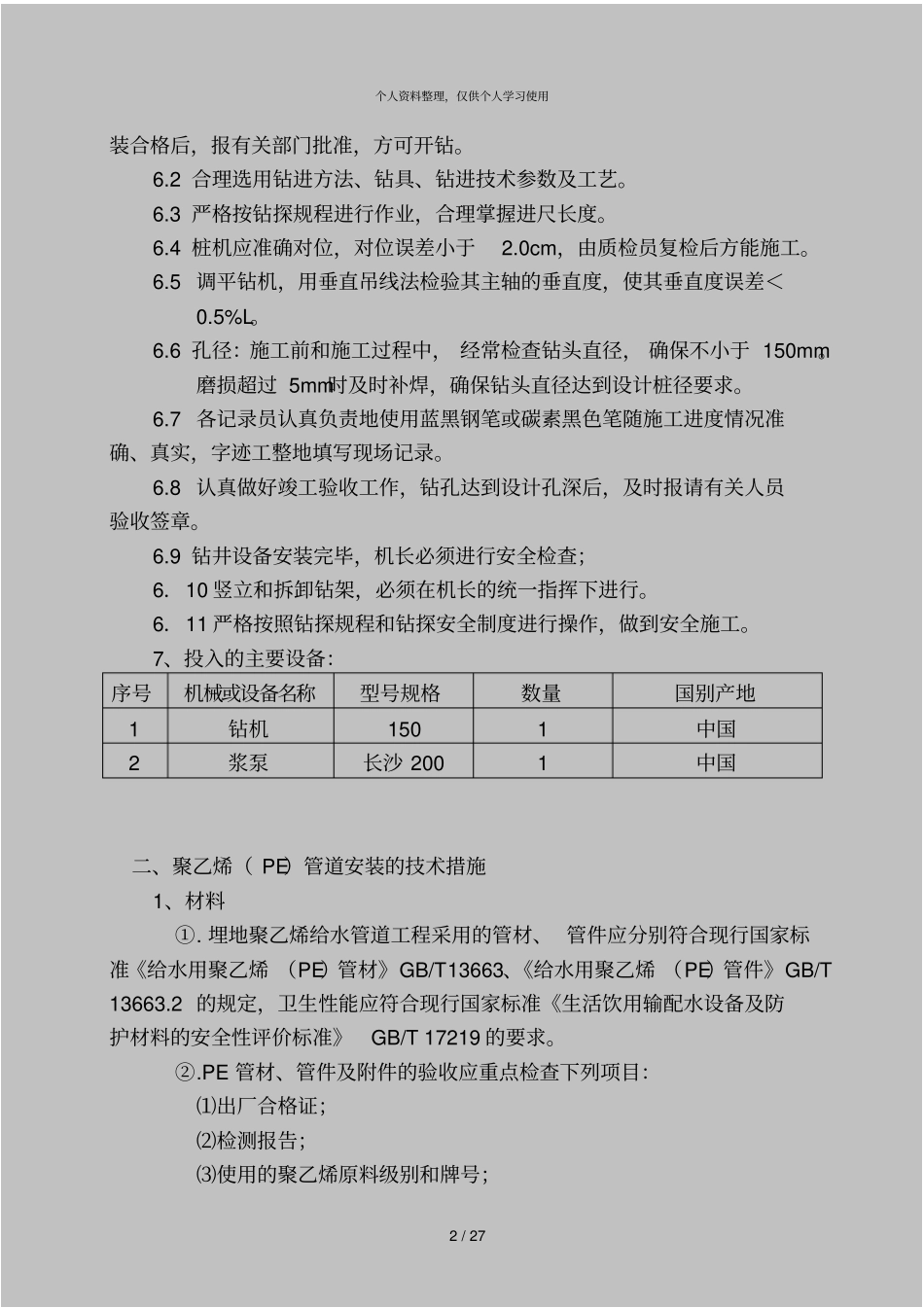

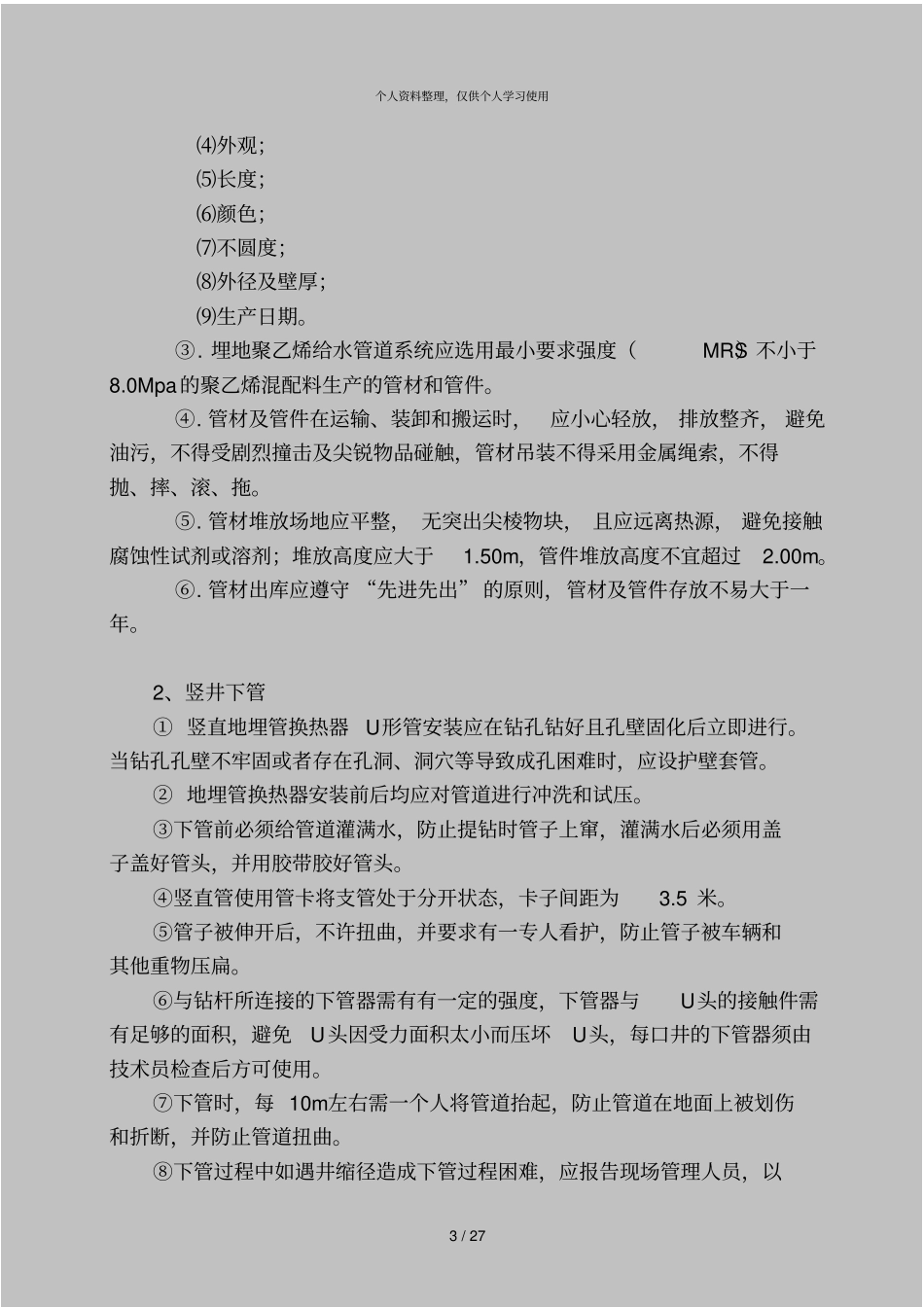

个人资料整理，仅供个人学习使用1/27某地源热泵中央空调系统室外地埋管安装施工组织设计工程概况本工程位于北京市东城区，建筑面积600平方米。空调设计负荷：设计热负荷为70.3KW,设计冷负荷为：63.76KW。室外换热孔：共9孔，孔形式为单孔双U型。冷水机组选择二台涡旋式热泵机组，热泵机组在完全满足本项目负荷要求下，应按照如下名义要求提供参数：制热:空调侧40℃/45℃,源侧10℃/5℃；制冷:空调侧7℃/12℃,源侧30℃/35℃。施工技术方案一、钻探施工措施1、施工依据：①业主钻孔技术要求②《水利水电工程钻探规程》（SL291-2003）③《建筑工程地质钻探技术标准》（JGJ87-92）④《建筑地基处理规程》（JGJ79-2002）2、钻孔任务：本工程钻孔设计工程量为：钻孔9个，孔深平均100米，终孔直径150㎜。3、根据工程项目的类别，实行项目负责人责任制。负责施工现场的人员与机械的指挥调动，负责工程质量的检查、验收与竣工资料的汇集及工程勘察报告的编写。钻探机组长、班长负责钻孔施工，记录员负责施工状况的记录。根据本工程的规模与工期要求，拟定投入施工人员10名。4、钻孔结构：根据业主设计的孔深、孔径要求和钻探设备的性能，确保工程质量，本工程钻孔结构设计根据试验孔设计。5、钻孔质量与验收钻孔质量与验收依据业主的设计要求和有关规程进行。6、施工措施6.1钻探设备安装之后，各机组长必须进行安全等项目的检查，确认安个人资料整理，仅供个人学习使用2/27装合格后，报有关部门批准，方可开钻。6.2合理选用钻进方法、钻具、钻进技术参数及工艺。6.3严格按钻探规程进行作业，合理掌握进尺长度。6.4桩机应准确对位，对位误差小于2.0cm，由质检员复检后方能施工。6.5调平钻机，用垂直吊线法检验其主轴的垂直度，使其垂直度误差＜0.5%L。6.6孔径：施工前和施工过程中，经常检查钻头直径，确保不小于150mm。磨损超过5mm时及时补焊，确保钻头直径达到设计桩径要求。6.7各记录员认真负责地使用蓝黑钢笔或碳素黑色笔随施工进度情况准确、真实，字迹工整地填写现场记录。6.8认真做好竣工验收工作，钻孔达到设计孔深后，及时报请有关人员验收签章。6.9钻井设备安装完毕，机长必须进行安全检查；6．10竖立和拆卸钻架，必须在机长的统一指挥下进行。6．11严格按照钻探规程和钻探安全制度进行操作，做到安全施工。7、投入的主要设备：序号机械或设备名称型号规格数量国别产地1钻机1501中国2浆泵长沙2001中国二、聚乙烯（PE）管道安装的技术措施1、材料①.埋地聚乙烯给水管道工程采用的管材、管件应分别符合现行国家标准《给水用聚乙烯（PE）管材》GB/T13663、《给水用聚乙烯（PE）管件》GB/T13663.2的规定，卫生性能应符合现行国家标准《生活饮用输配水设备及防护材料的安全性评价标准》GB/T17219的要求。②.PE管材、管件及附件的验收应重点检查下列项目：⑴出厂合格证；⑵检测报告；⑶使用的聚乙烯原料级别和牌号；个人资料整理，仅供个人学习使用3/27⑷外观；⑸长度；⑹颜色；⑺不圆度；⑻外径及壁厚；⑼生产日期。③.埋地聚乙烯给水管道系统应选用最小要求强度（MRS）不小于8.0Mpa的聚乙烯混配料生产的管材和管件。④.管材及管件在运输、装卸和搬运时，应小心轻放，排放整齐，避免油污，不得受剧烈撞击及尖锐物品碰触，管材吊装不得采用金属绳索，不得抛、摔、滚、拖。⑤.管材堆放场地应平整，无突出尖棱物块，且应远离热源，避免接触腐蚀性试剂或溶剂；堆放高度应大于1.50m，管件堆放高度不宜超过2.00m。⑥.管材出库应遵守“先进先出”的原则，管材及管件存放不易大于一年。2、竖井下管①竖直地埋管换热器U形管安装应在钻孔钻好且孔壁固化后立即进行。当钻孔孔壁不牢固或者存在孔洞、洞穴等导致成孔困难时，应设护壁套管。②地埋管换热器安装前后均应对管道进行冲洗和试压。③下管前必须给管道灌满水，防止提钻时管子上窜，灌满水后必须用盖子盖好管头，并用胶带胶好管头。④竖直管使用管卡将支管处于分开状态，卡子间距为3.5米。⑤管子被伸开后，不许扭曲，并要求有一专人看护，防止管子被车辆和其他重物压扁。⑥与钻杆所连接的下管器需有有一定的强度，下管器与U头的接触件需有足够...
