标准铜排设计的技术规范标准VIP免费

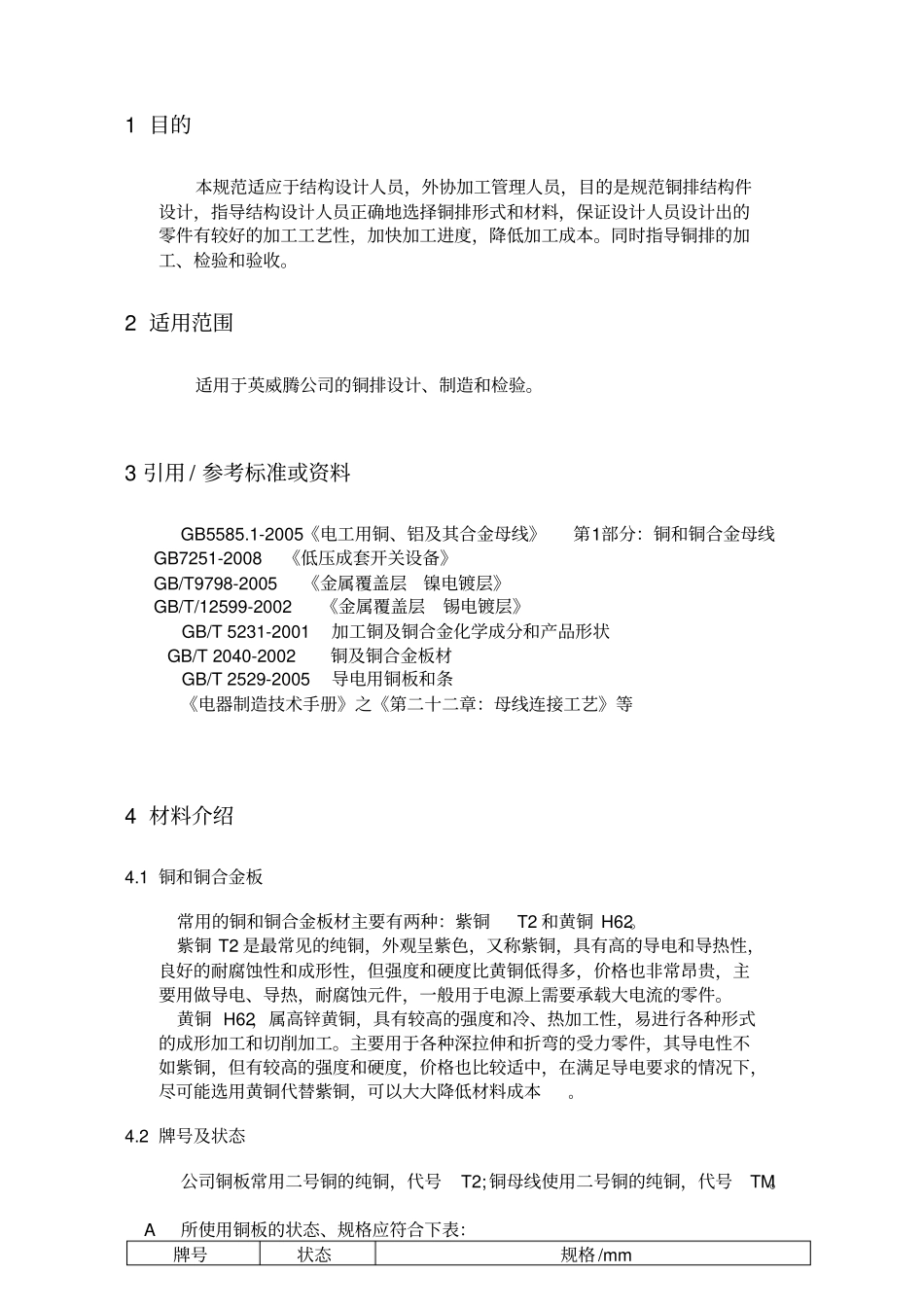

标准铜排设计的技术规范标准_第1页
1/11
标准铜排设计的技术规范标准_第2页
2/11
标准铜排设计的技术规范标准_第3页
3/11
铜排设计技术规范目录目录...................................................11目的.................................................22适用范围.............................................23引用/参考标准或资料...................................24材料介绍.............................................24.1铜和铜合金板......................................................24.2牌号及状态........................................................24.3力学性能..........................................................35规范内容..............................................45.1基本功能描述......................................................45.2技术要求.........................................................46铆接介绍.............................................87检验/试验要求........................................97.1检查铜排及其附件的质量,按图纸技术要求检验.......................97.2镀层检验..........................................................97.3搭接面检查......................................................107.4铜排样件防腐试验................................................111目的本规范适应于结构设计人员,外协加工管理人员,目的是规范铜排结构件设计,指导结构设计人员正确地选择铜排形式和材料,保证设计人员设计出的零件有较好的加工工艺性,加快加工进度,降低加工成本。同时指导铜排的加工、检验和验收。2适用范围适用于英威腾公司的铜排设计、制造和检验。3引用/参考标准或资料GB5585.1-2005《电工用铜、铝及其合金母线》第1部分:铜和铜合金母线GB7251-2008《低压成套开关设备》GB/T9798-2005《金属覆盖层镍电镀层》GB/T/12599-2002《金属覆盖层锡电镀层》GB/T5231-2001加工铜及铜合金化学成分和产品形状GB/T2040-2002铜及铜合金板材GB/T2529-2005导电用铜板和条《电器制造技术手册》之《第二十二章:母线连接工艺》等4材料介绍4.1铜和铜合金板常用的铜和铜合金板材主要有两种:紫铜T2和黄铜H62。紫铜T2是最常见的纯铜,外观呈紫色,又称紫铜,具有高的导电和导热性,良好的耐腐蚀性和成形性,但强度和硬度比黄铜低得多,价格也非常昂贵,主要用做导电、导热,耐腐蚀元件,一般用于电源上需要承载大电流的零件。黄铜H62,属高锌黄铜,具有较高的强度和冷、热加工性,易进行各种形式的成形加工和切削加工。主要用于各种深拉伸和折弯的受力零件,其导电性不如紫铜,但有较高的强度和硬度,价格也比较适中,在满足导电要求的情况下,尽可能选用黄铜代替紫铜,可以大大降低材料成本。4.2牌号及状态公司铜板常用二号铜的纯铜,代号T2;铜母线使用二号铜的纯铜,代号TM。A所使用铜板的状态、规格应符合下表:牌号状态规格/mm厚度宽度长度T2热轧(R)4~60≤3000≤6000软(M)0.2~121/8硬(Y8)1/2硬(Y2)硬(Y)通常铜板选用T2Y,状态选用硬(Y)B所使用的铜母线的状态、规格应符合下表:牌号状态规格/mm厚度宽度长度TM软态(M)2.24~5016~400≤8000硬态(Y)通常铜母线选用TMY,状态选用硬态(Y)4.3力学性能铜板的力学性能:牌号状态拉伸强度Rm(MPa)伸长率A11.3(%)维氏硬度HVT2热轧(R)≥195≥30——软(M)≥205≥30——1/8硬(Y8)215~275≥2555~1001/2硬(Y2)245~345≥875~120硬(Y)≥295≥3≥80铜母线的力学性能型号抗拉强度Rm(MPa)伸长率(%)布氏硬度HBTMR≥206≥35——TMY————≥205铜板的弯曲性能T≦10mm铜板的弯曲性能(T表示板厚)牌号状态厚度(mm)弯曲试验弯曲角度(°)弯曲半径弯曲结果T2热轧(R)软(M)1/8硬(Y8)≤5>5~101801800.5倍板厚0.5倍板厚弯曲外侧不应有肉眼可见的裂纹,内侧不应有皱褶1/2硬(Y2)硬(Y)≤10901.0倍板厚铜母线的弯曲性能:铜母线的宽边弯曲90°,表面应不出现裂纹,弯曲圆柱的直径应按厚度选定,应符合下表规定。厚度T(mm)弯曲半径(mm)T≤2.822.8<T≤4.7544.75<T≤10.00810.00<T≤25.001625.00<T325规范内容5.1基本功能描述5.1.1满足电气功能需要,实现...
