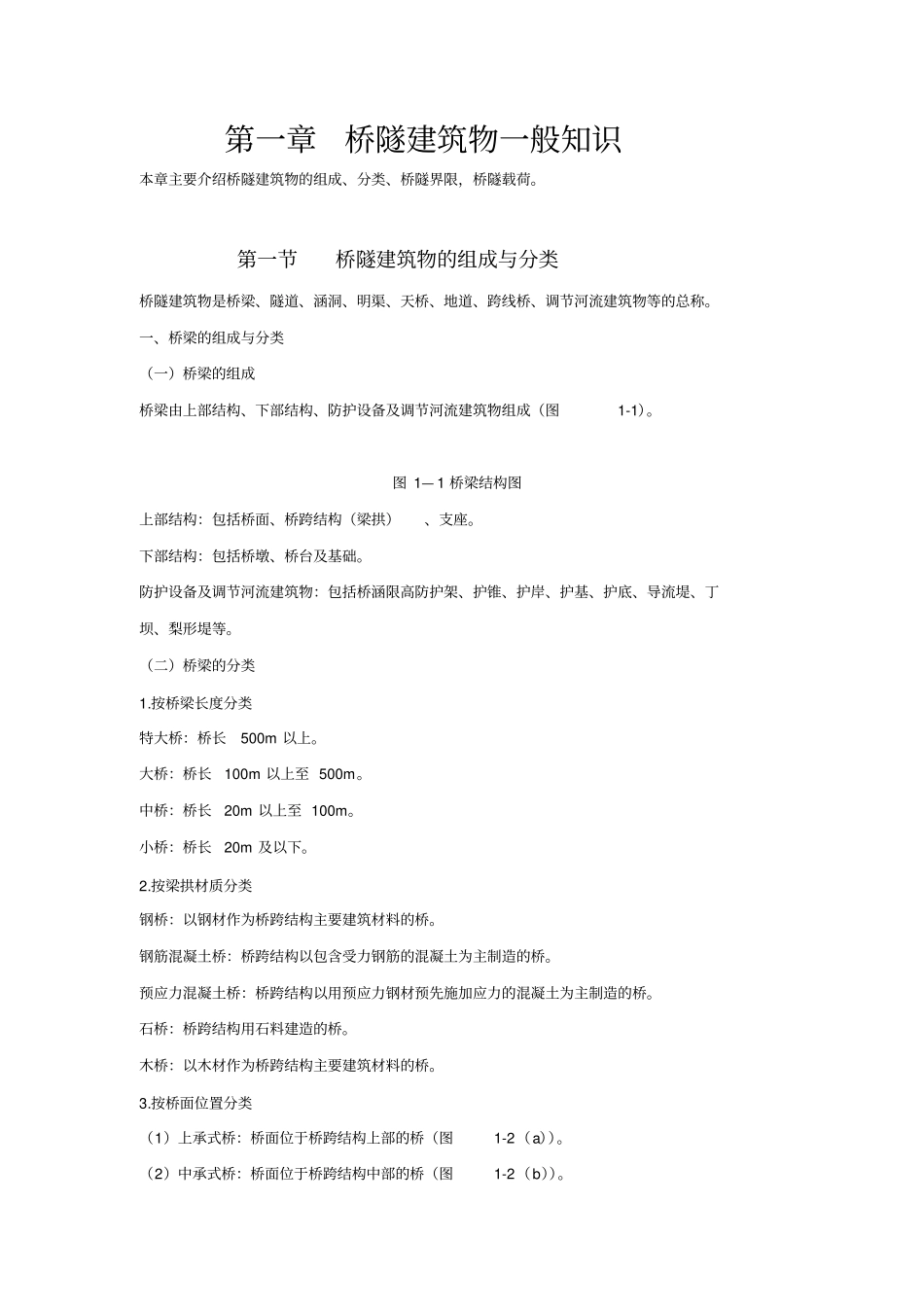

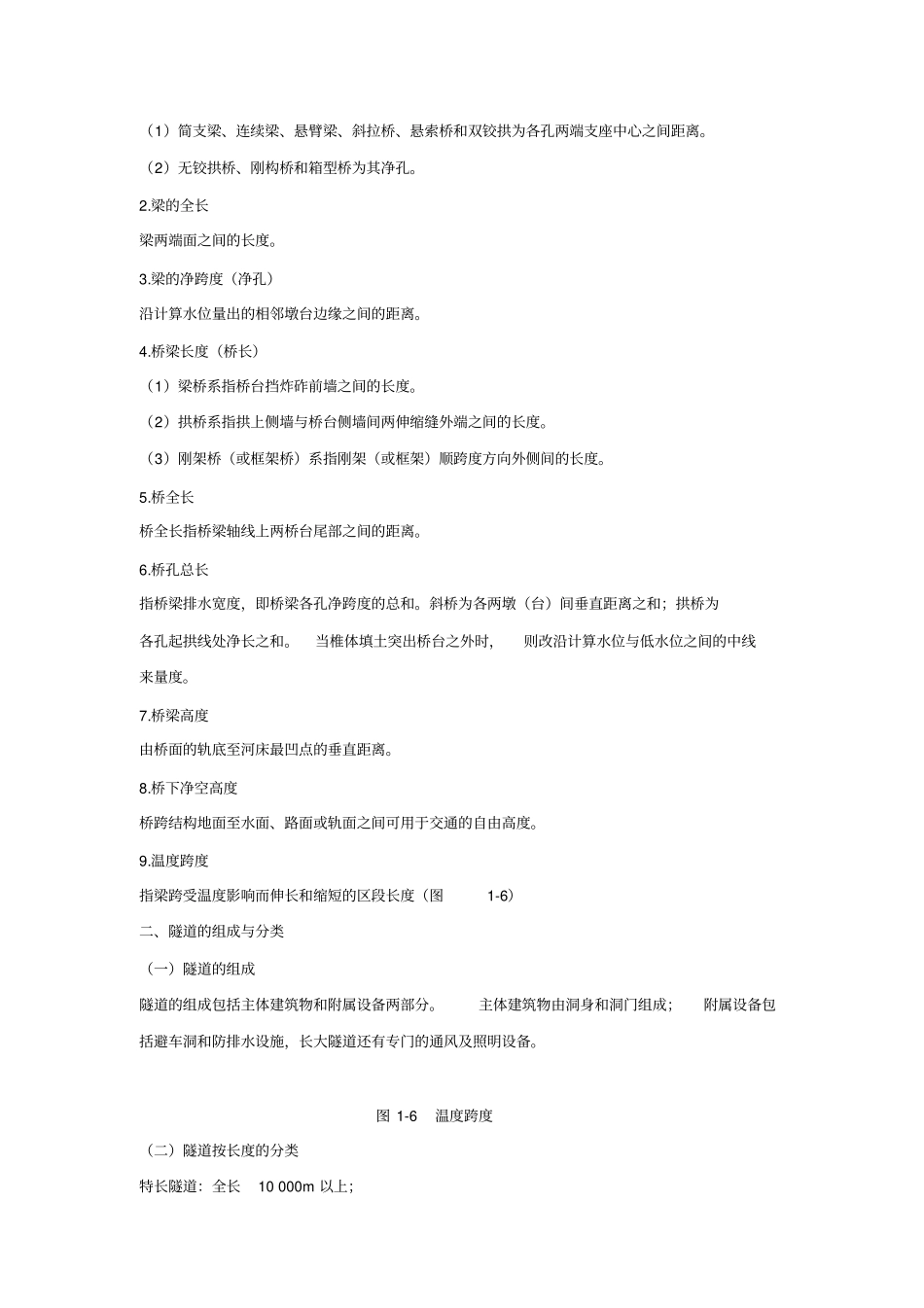

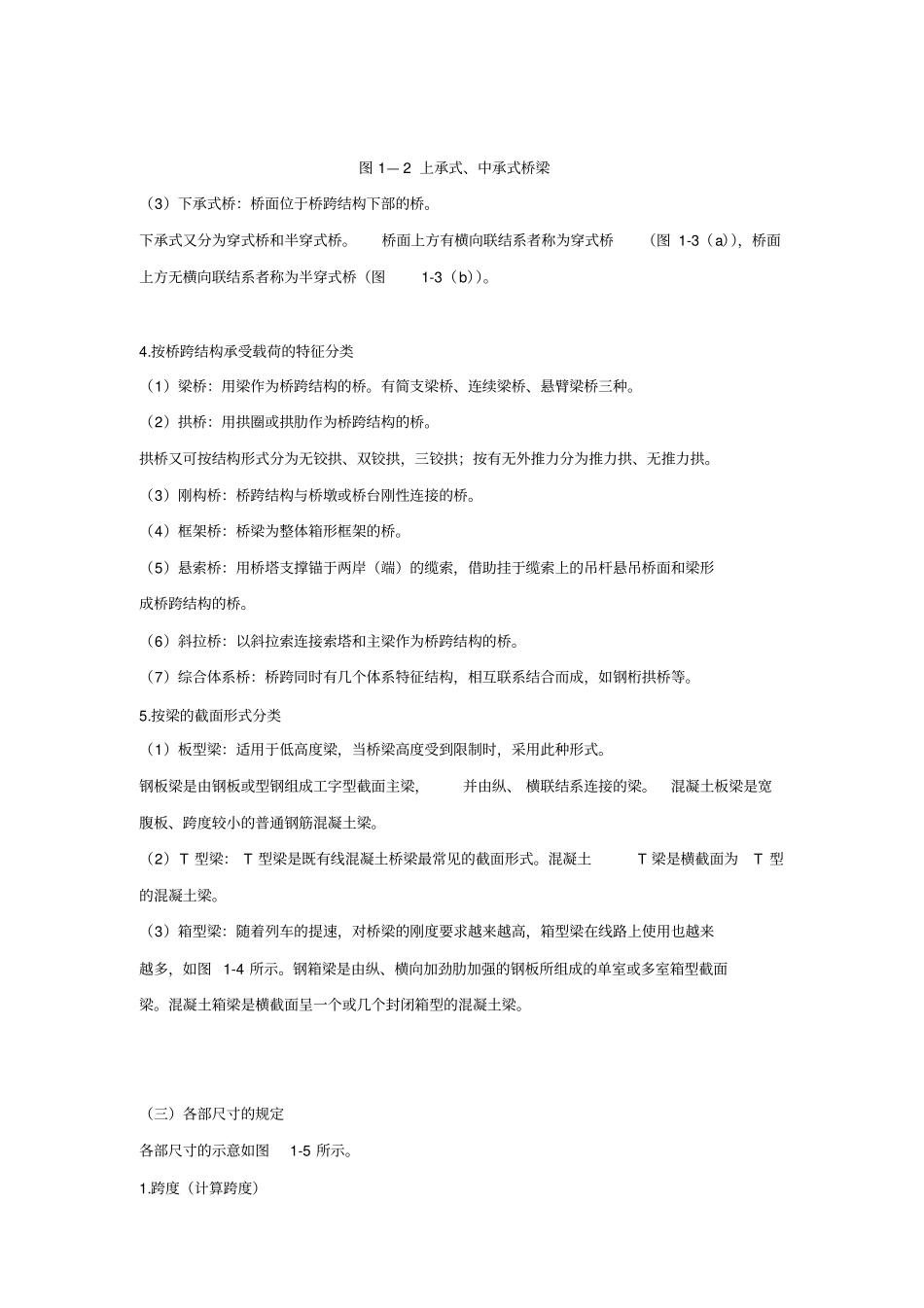

第一章桥隧建筑物一般知识本章主要介绍桥隧建筑物的组成、分类、桥隧界限，桥隧载荷。第一节桥隧建筑物的组成与分类桥隧建筑物是桥梁、隧道、涵洞、明渠、天桥、地道、跨线桥、调节河流建筑物等的总称。一、桥梁的组成与分类（一）桥梁的组成桥梁由上部结构、下部结构、防护设备及调节河流建筑物组成（图1-1）。图1—1桥梁结构图上部结构：包括桥面、桥跨结构（梁拱）、支座。下部结构：包括桥墩、桥台及基础。防护设备及调节河流建筑物：包括桥涵限高防护架、护锥、护岸、护基、护底、导流堤、丁坝、梨形堤等。（二）桥梁的分类1.按桥梁长度分类特大桥：桥长500m以上。大桥：桥长100m以上至500m。中桥：桥长20m以上至100m。小桥：桥长20m及以下。2.按梁拱材质分类钢桥：以钢材作为桥跨结构主要建筑材料的桥。钢筋混凝土桥：桥跨结构以包含受力钢筋的混凝土为主制造的桥。预应力混凝土桥：桥跨结构以用预应力钢材预先施加应力的混凝土为主制造的桥。石桥：桥跨结构用石料建造的桥。木桥：以木材作为桥跨结构主要建筑材料的桥。3.按桥面位置分类（1）上承式桥：桥面位于桥跨结构上部的桥（图1-2（a））。（2）中承式桥：桥面位于桥跨结构中部的桥（图1-2（b））。图1—2上承式、中承式桥梁（3）下承式桥：桥面位于桥跨结构下部的桥。下承式又分为穿式桥和半穿式桥。桥面上方有横向联结系者称为穿式桥（图1-3（a）），桥面上方无横向联结系者称为半穿式桥（图1-3（b））。4.按桥跨结构承受载荷的特征分类（1）梁桥：用梁作为桥跨结构的桥。有简支梁桥、连续梁桥、悬臂梁桥三种。（2）拱桥：用拱圈或拱肋作为桥跨结构的桥。拱桥又可按结构形式分为无铰拱、双铰拱，三铰拱；按有无外推力分为推力拱、无推力拱。（3）刚构桥：桥跨结构与桥墩或桥台刚性连接的桥。（4）框架桥：桥梁为整体箱形框架的桥。（5）悬索桥：用桥塔支撑锚于两岸（端）的缆索，借助挂于缆索上的吊杆悬吊桥面和梁形成桥跨结构的桥。（6）斜拉桥：以斜拉索连接索塔和主梁作为桥跨结构的桥。（7）综合体系桥：桥跨同时有几个体系特征结构，相互联系结合而成，如钢桁拱桥等。5.按梁的截面形式分类（1）板型梁：适用于低高度梁，当桥梁高度受到限制时，采用此种形式。钢板梁是由钢板或型钢组成工字型截面主梁，并由纵、横联结系连接的梁。混凝土板梁是宽腹板、跨度较小的普通钢筋混凝土梁。（2）T型梁：T型梁是既有线混凝土桥梁最常见的截面形式。混凝土T梁是横截面为T型的混凝土梁。（3）箱型梁：随着列车的提速，对桥梁的刚度要求越来越高，箱型梁在线路上使用也越来越多，如图1-4所示。钢箱梁是由纵、横向加劲肋加强的钢板所组成的单室或多室箱型截面梁。混凝土箱梁是横截面呈一个或几个封闭箱型的混凝土梁。（三）各部尺寸的规定各部尺寸的示意如图1-5所示。1.跨度（计算跨度）（1）简支梁、连续梁、悬臂梁、斜拉桥、悬索桥和双铰拱为各孔两端支座中心之间距离。（2）无铰拱桥、刚构桥和箱型桥为其净孔。2.梁的全长梁两端面之间的长度。3.梁的净跨度（净孔）沿计算水位量出的相邻墩台边缘之间的距离。4.桥梁长度（桥长）（1）梁桥系指桥台挡炸砟前墙之间的长度。（2）拱桥系指拱上侧墙与桥台侧墙间两伸缩缝外端之间的长度。（3）刚架桥（或框架桥）系指刚架（或框架）顺跨度方向外侧间的长度。5.桥全长桥全长指桥梁轴线上两桥台尾部之间的距离。6.桥孔总长指桥梁排水宽度，即桥梁各孔净跨度的总和。斜桥为各两墩（台）间垂直距离之和；拱桥为各孔起拱线处净长之和。当椎体填土突出桥台之外时，则改沿计算水位与低水位之间的中线来量度。7.桥梁高度由桥面的轨底至河床最凹点的垂直距离。8.桥下净空高度桥跨结构地面至水面、路面或轨面之间可用于交通的自由高度。9.温度跨度指梁跨受温度影响而伸长和缩短的区段长度（图1-6）二、隧道的组成与分类（一）隧道的组成隧道的组成包括主体建筑物和附属设备两部分。主体建筑物由洞身和洞门组成；附属设备包括避车洞和防排水设施，长大隧道还有专门的通风及照明设备。图1-6温度跨度（二）隧道按长度的分类特长隧道：全长10000m以上；长隧道：全长3000m以上至10000m;中隧道：...
