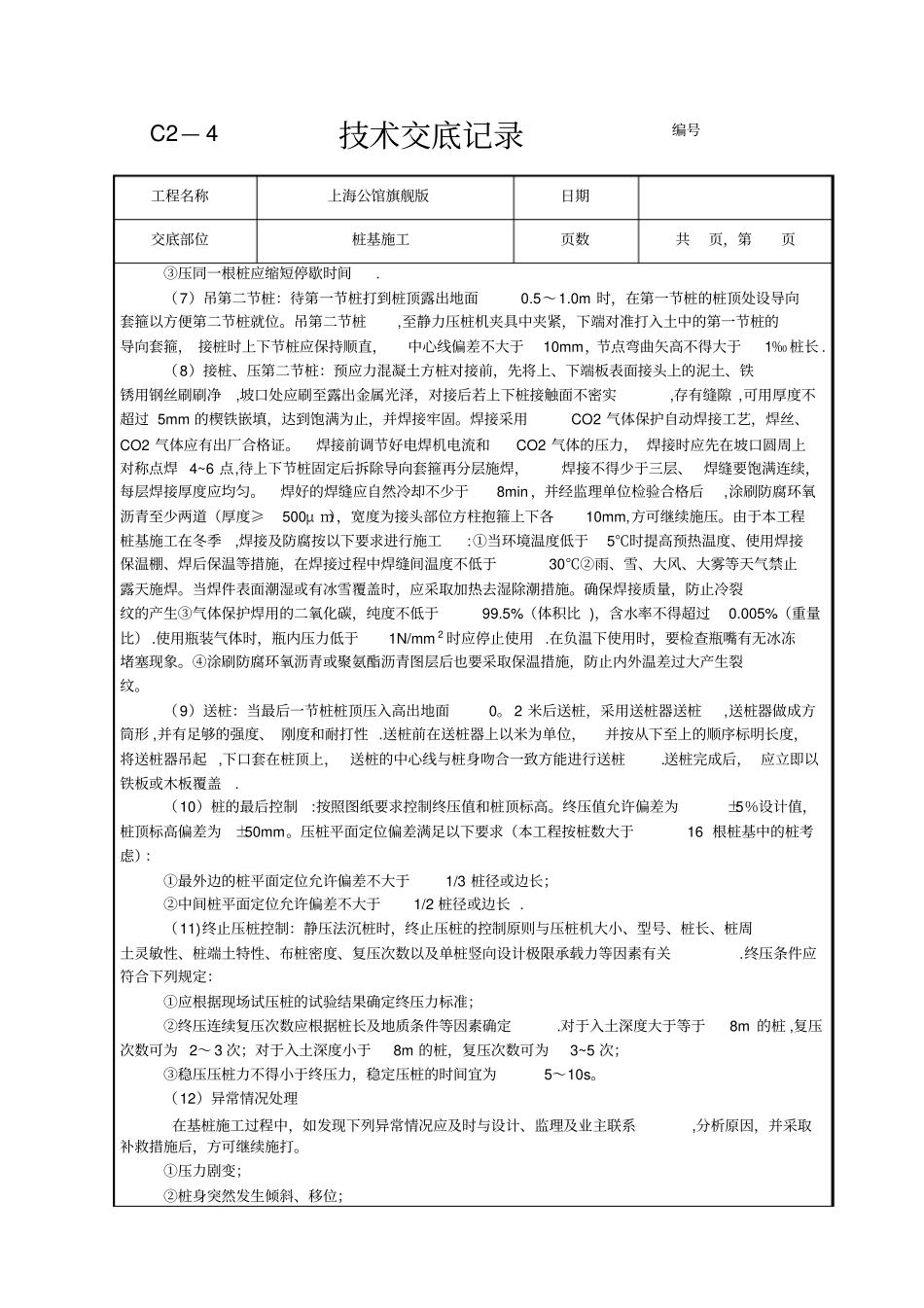

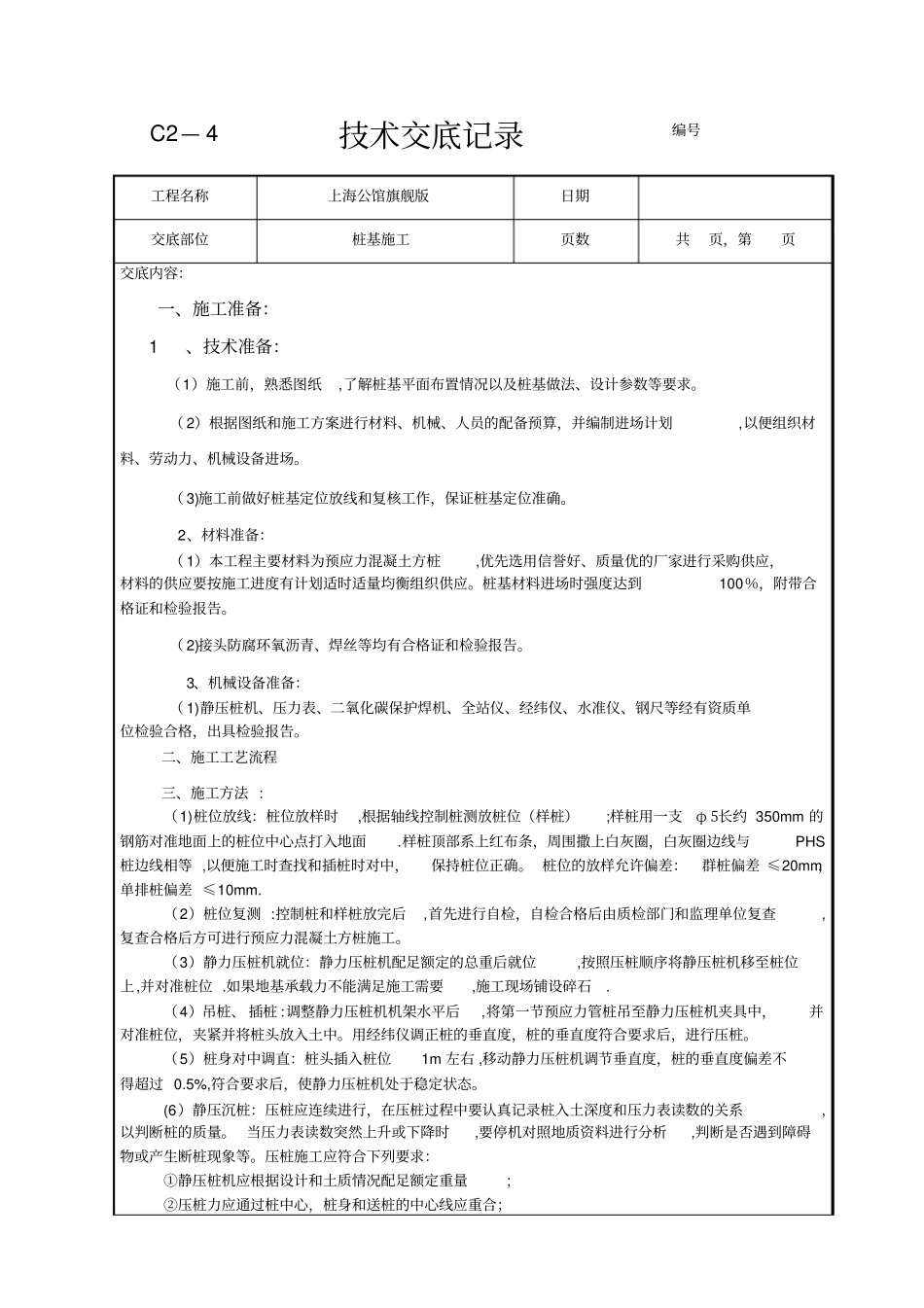

C2—4技术交底记录编号工程名称上海公馆旗舰版日期交底部位桩基施工页数共页，第页交底内容：一、施工准备：1、技术准备：（1）施工前，熟悉图纸,了解桩基平面布置情况以及桩基做法、设计参数等要求。（2）根据图纸和施工方案进行材料、机械、人员的配备预算，并编制进场计划,以便组织材料、劳动力、机械设备进场。（3)施工前做好桩基定位放线和复核工作，保证桩基定位准确。2、材料准备：（1）本工程主要材料为预应力混凝土方桩,优先选用信誉好、质量优的厂家进行采购供应，材料的供应要按施工进度有计划适时适量均衡组织供应。桩基材料进场时强度达到100％，附带合格证和检验报告。（2)接头防腐环氧沥青、焊丝等均有合格证和检验报告。3、机械设备准备：（1)静压桩机、压力表、二氧化碳保护焊机、全站仪、经纬仪、水准仪、钢尺等经有资质单位检验合格，出具检验报告。二、施工工艺流程三、施工方法:（1)桩位放线：桩位放样时,根据轴线控制桩测放桩位（样桩）;样桩用一支φ5长约350mm的钢筋对准地面上的桩位中心点打入地面.样桩顶部系上红布条，周围撒上白灰圈，白灰圈边线与PHS桩边线相等,以便施工时查找和插桩时对中，保持桩位正确。桩位的放样允许偏差：群桩偏差≤20mm，单排桩偏差≤10mm.（2）桩位复测:控制桩和样桩放完后,首先进行自检，自检合格后由质检部门和监理单位复查,复查合格后方可进行预应力混凝土方桩施工。（3）静力压桩机就位：静力压桩机配足额定的总重后就位,按照压桩顺序将静压桩机移至桩位上,并对准桩位.如果地基承载力不能满足施工需要,施工现场铺设碎石.（4）吊桩、插桩:调整静力压桩机机架水平后,将第一节预应力管桩吊至静力压桩机夹具中，并对准桩位，夹紧并将桩头放入土中。用经纬仪调正桩的垂直度，桩的垂直度符合要求后，进行压桩。（5）桩身对中调直：桩头插入桩位1m左右,移动静力压桩机调节垂直度，桩的垂直度偏差不得超过0.5%,符合要求后，使静力压桩机处于稳定状态。(6）静压沉桩：压桩应连续进行，在压桩过程中要认真记录桩入土深度和压力表读数的关系,以判断桩的质量。当压力表读数突然上升或下降时,要停机对照地质资料进行分析,判断是否遇到障碍物或产生断桩现象等。压桩施工应符合下列要求：①静压桩机应根据设计和土质情况配足额定重量;②压桩力应通过桩中心，桩身和送桩的中心线应重合；C2—4技术交底记录编号工程名称上海公馆旗舰版日期交底部位桩基施工页数共页，第页③压同一根桩应缩短停歇时间.（7）吊第二节桩：待第一节桩打到桩顶露出地面0.5～1.0m时，在第一节桩的桩顶处设导向套箍以方便第二节桩就位。吊第二节桩,至静力压桩机夹具中夹紧，下端对准打入土中的第一节桩的导向套箍，接桩时上下节桩应保持顺直，中心线偏差不大于10mm，节点弯曲矢高不得大于1‰桩长.（8）接桩、压第二节桩：预应力混凝土方桩对接前，先将上、下端板表面接头上的泥土、铁锈用钢丝刷刷净,坡口处应刷至露出金属光泽，对接后若上下桩接触面不密实,存有缝隙,可用厚度不超过5mm的楔铁嵌填，达到饱满为止，并焊接牢固。焊接采用CO2气体保护自动焊接工艺，焊丝、CO2气体应有出厂合格证。焊接前调节好电焊机电流和CO2气体的压力，焊接时应先在坡口圆周上对称点焊4~6点,待上下节桩固定后拆除导向套箍再分层施焊，焊接不得少于三层、焊缝要饱满连续，每层焊接厚度应均匀。焊好的焊缝应自然冷却不少于8min，并经监理单位检验合格后,涂刷防腐环氧沥青至少两道（厚度≥500μm），宽度为接头部位方柱抱箍上下各10mm,方可继续施压。由于本工程桩基施工在冬季,焊接及防腐按以下要求进行施工:①当环境温度低于5℃时提高预热温度、使用焊接保温棚、焊后保温等措施，在焊接过程中焊缝间温度不低于30℃②雨、雪、大风、大雾等天气禁止露天施焊。当焊件表面潮湿或有冰雪覆盖时，应采取加热去湿除潮措施。确保焊接质量，防止冷裂纹的产生③气体保护焊用的二氧化碳，纯度不低于99.5%（体积比)，含水率不得超过0.005%（重量比）.使用瓶装气体时，瓶内压力低于1N/mm2时应停止使用.在负温下使用时，要检查瓶嘴有无冰冻堵塞现象。④涂刷防腐环氧沥青或聚氨酯沥青图层后也要采取保温...
