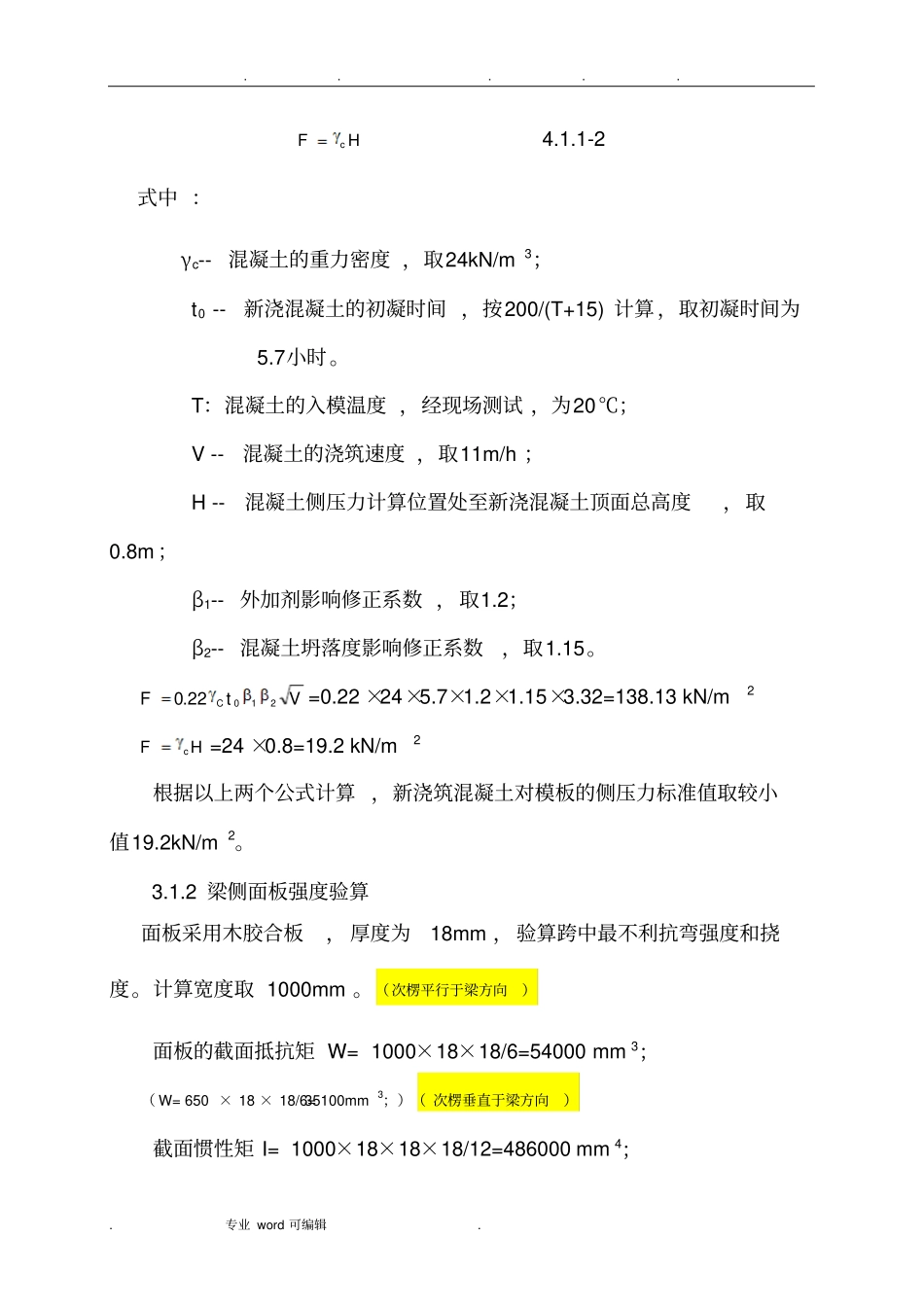

......专业word可编辑.模板计算实例1、工程概况柱网尺寸6m×9m，柱截面尺寸600mm×600mm纵向梁截面尺寸300mm×600mm，横向梁截面尺寸600mm×800mm，无次梁，板厚150mm，层高12m，支架高宽比小于3。（采用泵送混凝土。）2、工程参数（技术参数）梁与支架参数梁截面宽度0.24m梁截面高度0.4m支架高度2.9m楼板厚度120m立杆梁跨度方向间距la1m钢管类型φ48×3.0m梁两侧与梁底立杆梁两侧立杆间距1m,梁下增加2根立杆水平杆最大步距1.0m顶步步距0.8立杆伸出水平杆长度a0.4m面板18mm厚木胶合板梁底面板木楞100×100mm方木，2根梁侧次楞50×80mm方木，间距150mm梁侧主楞方木60mm×90mm，间距300mm穿梁螺栓穿梁螺栓直径14mm，间距：300mm×300mm荷载参数永久荷载新浇砼自重24kN/m3钢筋自重1.5kN/m3面板次楞自重0.3kN/m2支架自重0.127kN/m......专业word可编辑.可变荷载施工人员及设备荷载1kN/m2（根据不同情况定）倾倒砼对梁侧模板荷载2kN/m2振捣砼对梁底模板荷载2kN/㎡振捣砼对梁侧模板荷载4kN/㎡3计算3.1梁侧模板计算图3.1梁侧模板受力简图3.1.1梁侧模板荷载标准值计算新浇筑的混凝土作用于模板的侧压力标准值，依据建筑施工模板安全技术规范，按下列公式计算，取其中的较小值:VFC210t22.04.1.1-1......专业word可编辑.HFc4.1.1-2式中：γc--混凝土的重力密度，取24kN/m3；t0--新浇混凝土的初凝时间，按200/(T+15)计算，取初凝时间为5.7小时。T：混凝土的入模温度，经现场测试，为20℃；V--混凝土的浇筑速度，取11m/h；H--混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.8m；β1--外加剂影响修正系数，取1.2；β2--混凝土坍落度影响修正系数，取1.15。VFC210t22.0=0.22×24×5.7×1.2×1.15×3.32=138.13kN/m2HFc=24×0.8=19.2kN/m2根据以上两个公式计算，新浇筑混凝土对模板的侧压力标准值取较小值19.2kN/m2。3.1.2梁侧面板强度验算面板采用木胶合板，厚度为18mm，验算跨中最不利抗弯强度和挠度。计算宽度取1000mm。（次楞平行于梁方向）面板的截面抵抗矩W=1000×18×18/6=54000mm3；（W=650×18×18/6=35100mm3；）（次楞垂直于梁方向）截面惯性矩I=1000×18×18×18/12=486000mm4；......专业word可编辑.（I=650×18×18×18/12=315900mm4；）1、面板按三跨连续板计算，其计算跨度取支承面板的次楞间距，L=0.15m。2、荷载计算新浇筑混凝土对模板的侧压力标准值G4k=19.2kN/m2，振捣砼对侧模板产生的荷载标准值Q2K=4kN/m2。（规范：2振捣混凝土时产生的荷载标准值（kQ2）（↓→）对水平面模板可采用2kN/m2，对垂直面模板可采用4kN/m2）荷载基本组合1）由可变荷载效应控制的组合kQniikGQrGrS111（4.3.1—2）niikQiniikGQrGrS119.0（4.3.1—3）式中Gr──永久荷载分项系数，应按表4.2.3采用；Qir──第i个可变荷载的分项系数，其中1Qr为可变荷载1Q的分项系数，应按表4.2.3采用；niikG1──按永久荷载标准值kG计算的荷载效应值；QikS──按可变荷载标准值ikQ计算的荷载效应值，其中kQS1为诸可变荷载效应中起控制作用者；n──参与组合的可变荷载数。⑵由永久荷载效应控制的组合：......专业word可编辑.niQikciQiGkGSrSrS1（4.3.1—4）式中ci──可变荷载iQ的组合值系数，应按现行国家标准《建筑结构荷载规范》（GB50009）中各章的规定采用；模板中规定的各可变荷载组合值系数为0.7。（对本工程而言）式中：0r──结构重要性系数，其值按0.9采用；Gr──永久荷载分项系数G4k──新浇筑混凝土对模板的侧压力标准值Q───活荷载分项系数；Q2K───振捣砼对侧模板产生的荷载标准值均布线荷载设计值为：q1=0r×(Gr×G4k+Q×Q2K)×1=0.9×(1.2×19.2+1.4×4)×1=25.776KN/m2）由永久荷载效应控制的组合：niQikciQiGkGSrSrS1（4.3.1—4）式中ci──可变荷载iQ的组合值系数，应按现行国家标准《建筑结构荷载规范》（GB50009）中各章的规定采用；模板中规定的各可变荷载组合值系数为0.7。Gr──对由永久荷载效应控制的组合，应取1.35。）......专业word可编辑.式中：0r──结构重要性系数，其值按0.9采用；Gr──永久荷载分项系数G4k──新浇筑混凝土对模板的侧压力标准值Q──活荷载分项系数；Q...
