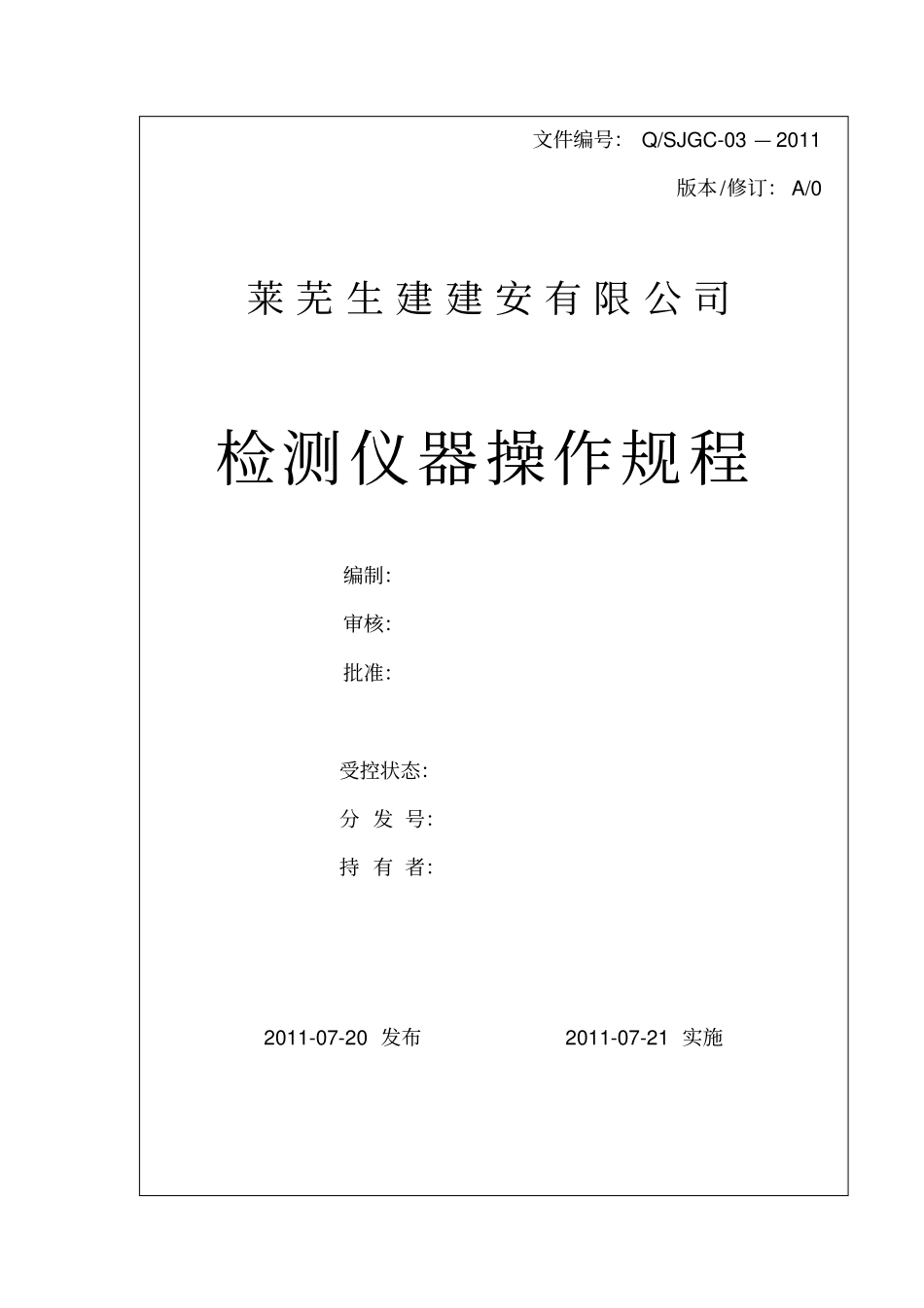

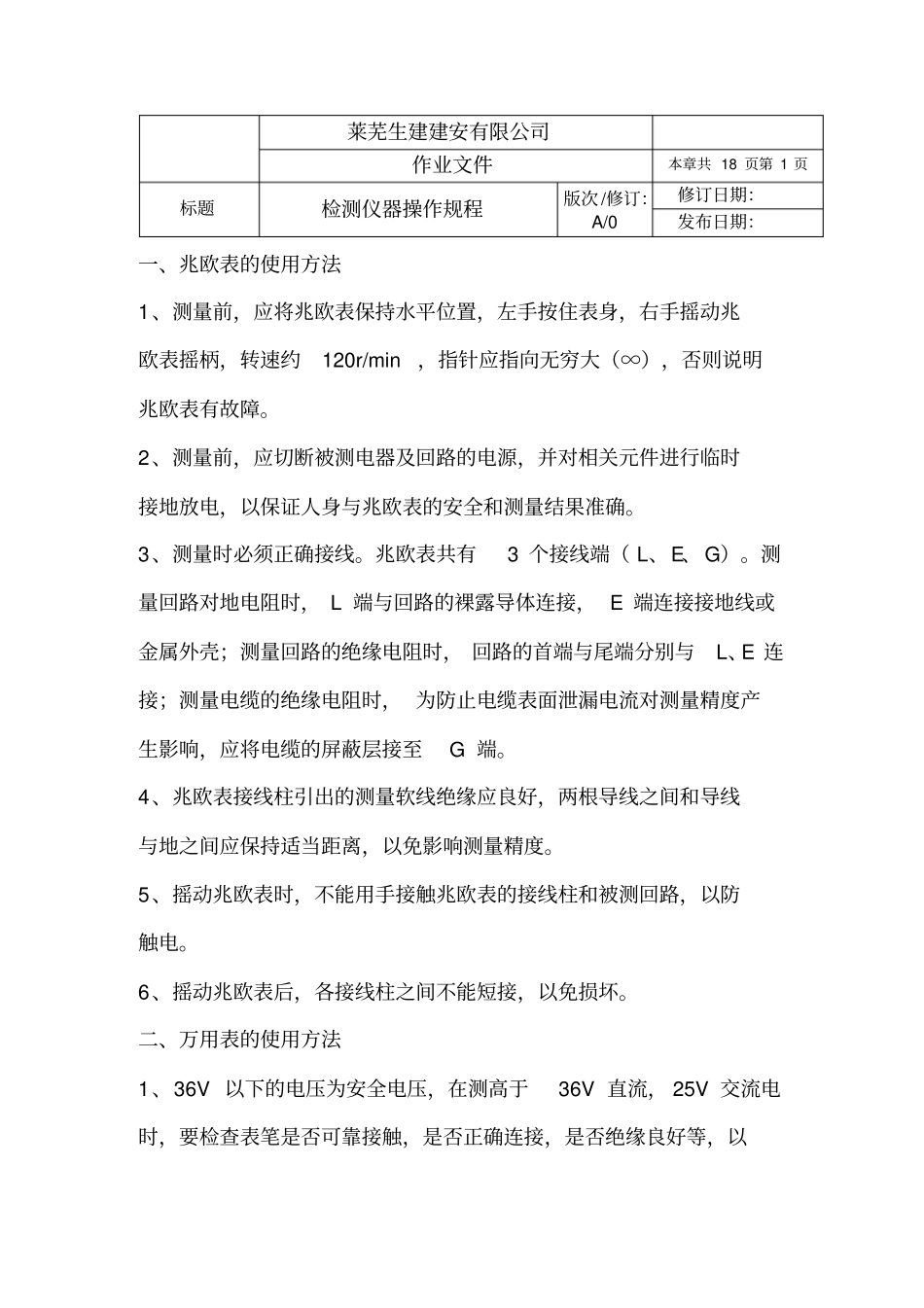

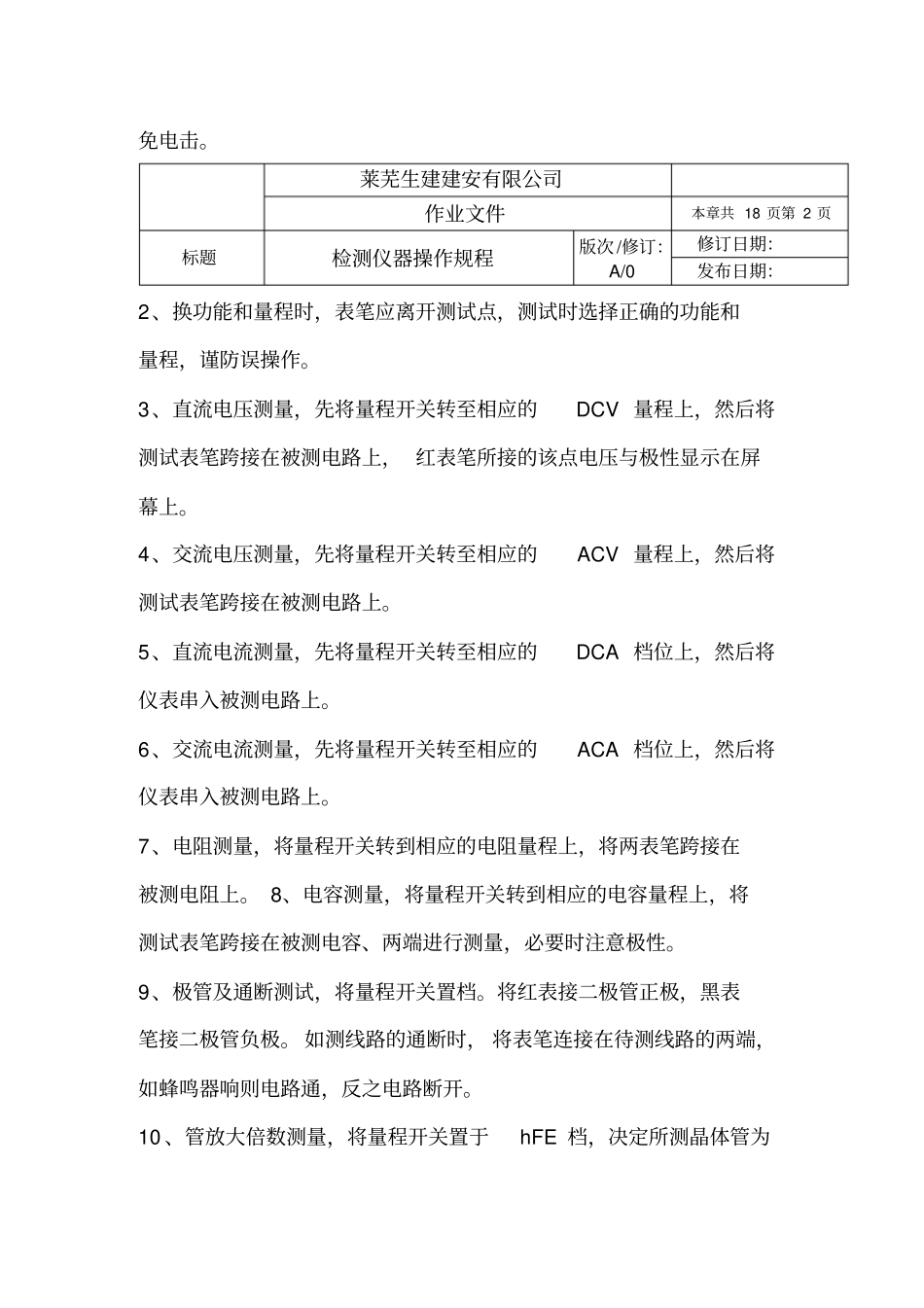

文件编号：Q/SJGC-03—2011版本/修订：A/0莱芜生建建安有限公司检测仪器操作规程编制：审核：批准：2011-07-20发布2011-07-21实施受控状态：分发号：持有者：莱芜生建建安有限公司作业文件本章共18页第1页标题检测仪器操作规程版次/修订：A/0修订日期：发布日期：一、兆欧表的使用方法1、测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。2、测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。3、测量时必须正确接线。兆欧表共有3个接线端（L、E、G）。测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。4、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。5、摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。6、摇动兆欧表后，各接线柱之间不能短接，以免损坏。二、万用表的使用方法1、36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。莱芜生建建安有限公司作业文件本章共18页第2页标题检测仪器操作规程版次/修订：A/0修订日期：发布日期：2、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。3、直流电压测量，先将量程开关转至相应的DCV量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。4、交流电压测量，先将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。5、直流电流测量，先将量程开关转至相应的DCA档位上，然后将仪表串入被测电路上。6、交流电流测量，先将量程开关转至相应的ACA档位上，然后将仪表串入被测电路上。7、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。8、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。9、极管及通断测试，将量程开关置档。将红表接二极管正极，黑表笔接二极管负极。如测线路的通断时，将表笔连接在待测线路的两端，如蜂鸣器响则电路通，反之电路断开。10、管放大倍数测量，将量程开关置于hFE档，决定所测晶体管为NPN型或PNP型，将发射极，基极，集电极分别插入相应的孔里。三、接地电阻测试仪使用方法莱芜生建建安有限公司作业文件本章共18页第3页标题检测仪器操作规程版次/修订：A/0修订日期：发布日期：1、概述：接地电阻测试仪适用于测量各种电力系统、电气设备，避雷针等接地装置的电阻值。2、使用与操作2.1使用2.1.1测量接地电阻值时接线：/E端钮接5m导线，C端钮接40m导线，导线的另一端分别接被测物接地极E,电位/////探棒P和电流探棒C，且E、P、C应保持直线，其间距为20m。2.1.1.1测量大于等于1Ω接地电阻时：将仪表上2个E端钮连结在一起2.1.1.2测量小于1Ω接地电阻时：将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引人的附加误差。2.1.2测量低电阻导体的电阻值接线：将仪表2个E端钮短接在一起，P,C两个端钮短接在一起，然后分别接到被测物2.1.3测量土壤电阻率接线：莱芜生建建安有限公司作业文件本章共18页第4页标题检测仪器操作规程版次/修订：A/0修订日期：发布日期：在波测区沿直线埋入地下四根深棒，彼此相距为“1”，棒的埋入深度h不应超过1/20I。所测的土壤电阻率为ρ＝2Π1R式中：R――仪表的读数1――探棒与探棒间的距离ρ――该地区的土壤电阻率上法所得到的电阻率，可近似认为是在被埋入棒之间区域内的平均土壤电阻率。2.2操作步骤2.2.1仪表端钮接线应正确无误。2.2.2仪表置于水平后，调整检流计的机械零位。2.2.3将“倍率开关”置于是大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指...
