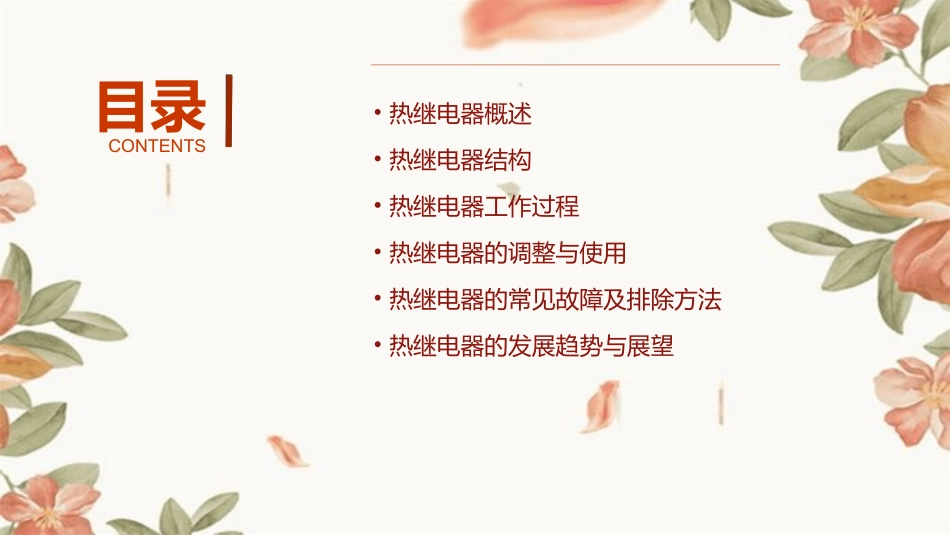

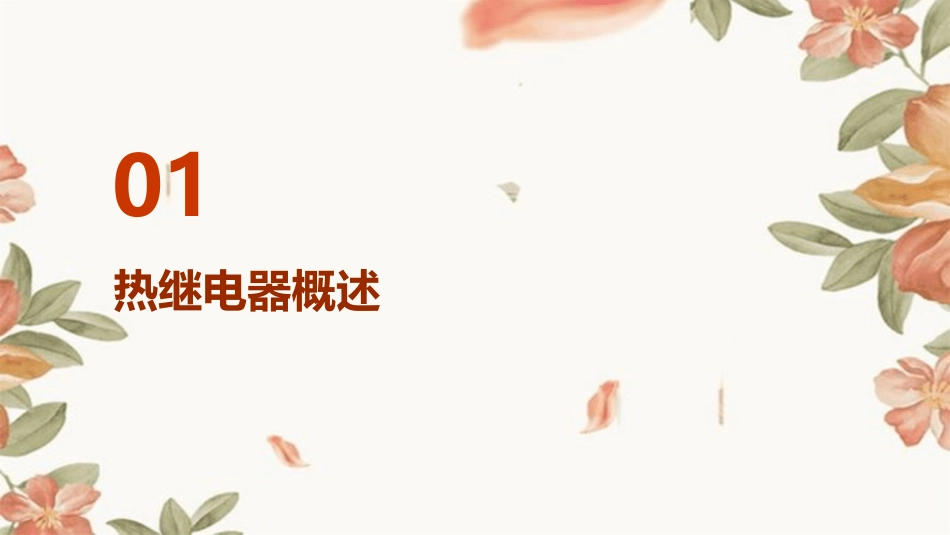

热继电器结构与原理教学资料课件目录CONTENTS•热继电器概述•热继电器结构•热继电器工作过程•热继电器的调整与使用•热继电器的常见故障及排除方法•热继电器的发展趋势与展望01热继电器概述热继电器是一种用于电力系统中过载保护的继电器。它通过检测电流产生的热量，实现对电路的过载保护。热继电器通常由双金属片、热元件、触点等组成。热继电器的定义热继电器广泛应用于电力系统中，如电动机、变压器等设备的过载保护。它可以替代传统的熔断器，提供更为精确的过载保护，并能够延长设备的使用寿命。热继电器还可以用于电路的欠压保护和缺相保护。热继电器的应用场景01020304热继电器的工作原理基于双金属片的热膨胀效应。当电流通过热元件时，热元件产生的热量会使双金属片发生弯曲。当弯曲到一定程度时，双金属片会触发触点动作，实现电路的断开或接通。热继电器的动作时间与电流大小、热元件的阻值以及环境温度等因素有关。热继电器的基本工作原理02热继电器结构0102双金属片结构当弯曲达到一定程度时，双金属片会触发机械动作，从而断开触点。双金属片由两层热膨胀系数不同的金属片组成，当双金属片受热时，由于热膨胀系数的不同，会使双金属片弯曲。热元件结构热元件通常由电阻丝或电热管组成，它们被放置在双金属片的下方。当电流流过热元件时，热元件会产生热量，从而使双金属片受热弯曲。触点系统由常闭触点和常开触点组成。在正常情况下，常闭触点处于闭合状态，常开触点处于断开状态。当双金属片弯曲到一定程度时，常闭触点会断开，常开触点会闭合。触点系统温度补偿装置用于调节双金属片的弯曲程度。它通常由一个螺钉和弹簧组成。通过调节螺钉的位置，可以改变弹簧的预紧力，从而改变双金属片的弯曲程度。温度补偿装置03热继电器工作过程热量传递到双金属片，使其产生形变。热量的累积导致双金属片变形，直至达到临界点。电流通过热继电器的主电路产生热量，使双金属片受热。电流的加热效应双金属片由两种不同材料组成，因温度变化而产生形变。当温度升高时，双金属片向一侧弯曲，触点闭合。当温度降低时，双金属片向另一侧弯曲，触点断开。双金属片的热形变当双金属片达到临界点时，触点断开。触点断开后，热继电器停止工作，保护电路免受损坏。触点断开后，双金属片逐渐冷却并恢复原状。触点的断开过程04热继电器的调整与使用调整电流整定值调整动作时间调整热元件热继电器的调整根据负载类型和容量，调整热继电器的电流整定值，以确保其能够保护电机免受过载电流的危害。热继电器的动作时间与电机启动和运行过程密切相关。通过调整热继电器的动作时间，可以确保其在电机启动过程中能够可靠地保护电机。热继电器的热元件是用于感应电机电流的部件。根据电机的类型和负载情况，可以调整热元件的连接方式和数量，以优化热继电器的保护性能。选用合适的热继电器01在选择热继电器时，需要根据电机的类型、容量和额定电流等因素进行选择，以确保其能够准确保护电机。定期检查和维护02定期检查热继电器的动作机构和触点，确保其能够正常工作。同时，需要定期清理热继电器表面的灰尘和污垢，以保持其良好的散热性能。注意安装位置03热继电器的安装位置应该远离振动源和高温区域，以免影响其正常工作。同时，需要确保热继电器与其它电器元件之间的连接导线具有足够的截面积和长度，以避免线路过热和电压降等问题。热继电器的使用注意事项清理表面定期清理热继电器的表面灰尘和污垢，以保持良好的散热性能。同时，需要检查热继电器是否存在过热现象，如有需要可进行维修或更换。定期检查定期检查热继电器的动作机构、触点和连接导线等部件，确保其正常工作。如发现异常情况，需要及时进行处理。更换部件如发现热继电器的触点磨损或变形等情况，需要及时进行更换。在更换部件时需要选用原厂备件或同等性能的部件，以确保其能够正常工作。热继电器的维护与保养05热继电器的常见故障及排除方法总结词热继电器不动作是指在工作过程中，热继电器无法正常断开电路，导致电动机无法得到有效保护。详细描述热继电器不动作的原因可能包括热元件烧断、脱扣机构不灵活、热继电器的整...
