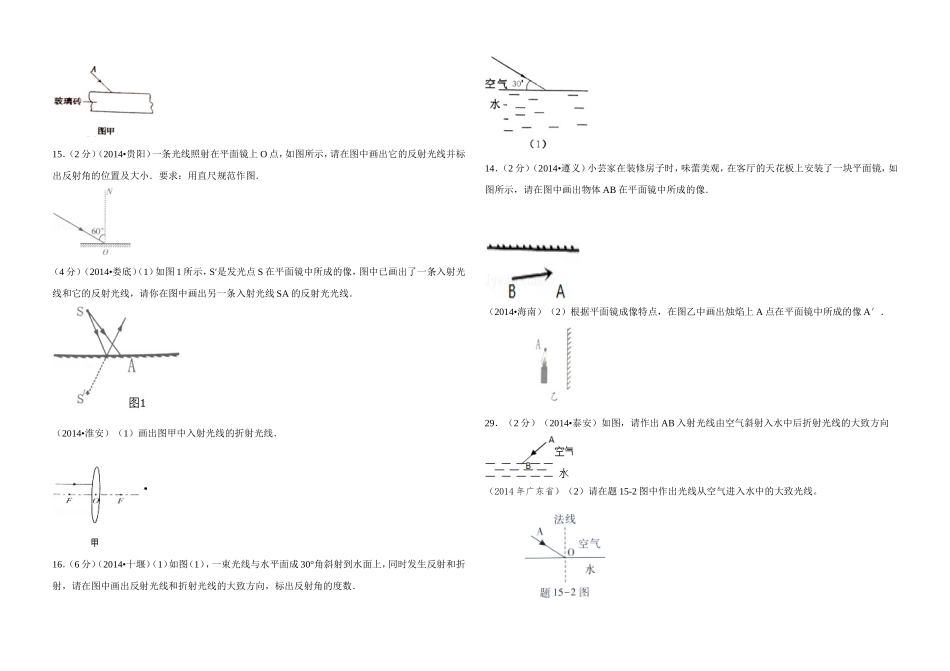

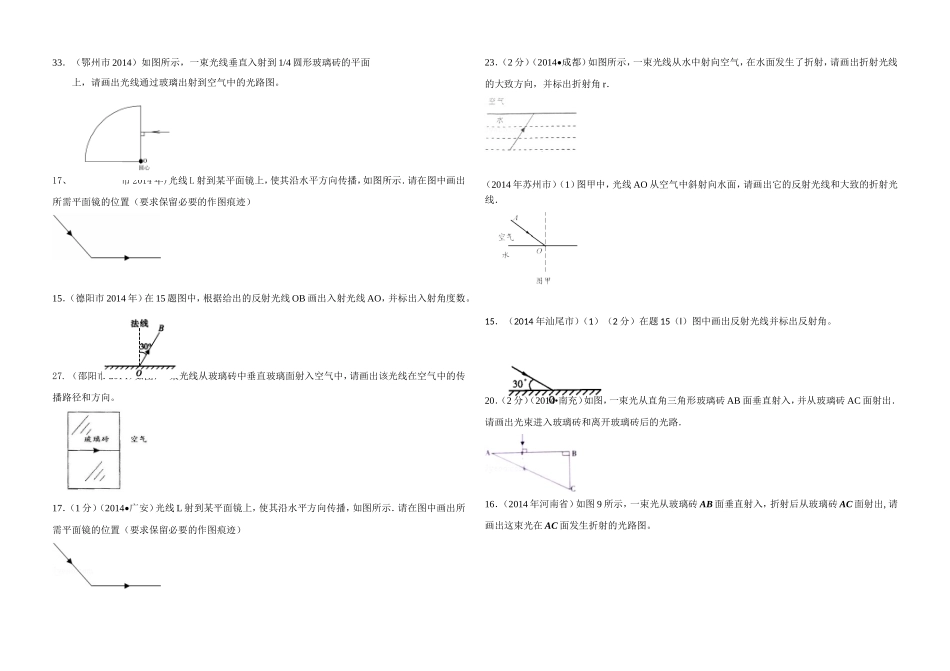

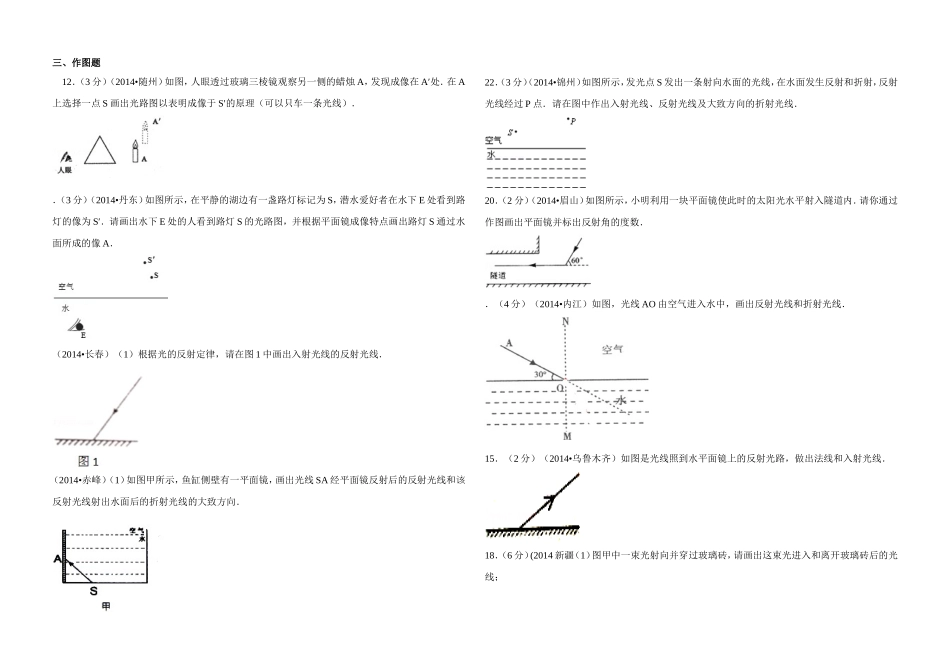

三、作图题12．（3分）（2014•随州）如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上选择一点S画出光路图以表明成像于S′的原理（可以只车一条光线）．．（3分）（2014•丹东）如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（2014•长春）（1）根据光的反射定律，请在图1中画出入射光线的反射光线．（2014•赤峰）（1）如图甲所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．2-1-c-n-j-y22．（3分）（2014•锦州）如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．20．（2分）（2014•眉山）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．．（4分）（2014•内江）如图，光线AO由空气进入水中，画出反射光线和折射光线．15．（2分）（2014•乌鲁木齐）如图是光线照到水平面镜上的反射光路，做出法线和入射光线．18．（6分）(2014新疆（1）图甲中一束光射向并穿过玻璃砖，请画出这束光进入和离开玻璃砖后的光线；15．（2分）（2014•贵阳）一条光线照射在平面镜上O点，如图所示，请在图中画出它的反射光线并标出反射角的位置及大小．要求：用直尺规范作图．（4分）（2014•娄底）（1）如图1所示，S′是发光点S在平面镜中所成的像，图中已画出了一条入射光线和它的反射光线，请你在图中画出另一条入射光线SA的反射光光线．（2014•淮安）（1）画出图甲中入射光线的折射光线．16．（6分）（2014•十堰）（1）如图（1），一束光线与水平面成30°角斜射到水面上，同时发生反射和折射，请在图中画出反射光线和折射光线的大致方向，标出反射角的度数．14．（2分）（2014•遵义）小芸家在装修房子时，味蕾美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像．（2014•海南）（2）根据平面镜成像特点，在图乙中画出烛焰上A点在平面镜中所成的像A′．29．（2分）（2014•泰安）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向（2014年广东省）（2）请在题15-2图中作出光线从空气进入水中的大致光线。33．（鄂州市2014）如图所示，一束光线垂直入射到1/4圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。17、(四川省广元市2014年)光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）15．（德阳市2014年）在15题图中，根据给出的反射光线OB画出入射光线AO，并标出入射角度数。27.（邵阳市2014）如图，一束光线从玻璃砖中垂直玻璃面射入空气中，请画出该光线在空气中的传播路径和方向。17．（1分）（2014•广安）光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）23．（2分）（2014•成都）如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r．（2014年苏州市）（1）图甲中，光线AO从空气中斜射向水面，请画出它的反射光线和大致的折射光线．15．（2014年汕尾市）（1）（2分）在题15（l）图中画出反射光线并标出反射角。20．（2分）（2014•南充）如图，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出．请画出光束进入玻璃砖和离开玻璃砖后的光路．16．（2014年河南省）如图9所示，一束光从玻璃砖AB面垂直射入，折射后从玻璃砖AC面射出,请画出这束光在AC面发生折射的光路图。17.（岳阳市2014年）图中入射光线与镜面成60º的夹角，请画出反射光线并标出反射角的大小。32．（黄冈市2014）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图。请你在图中把光路补充完整并过A点画出放置的平面镜。cnjy.co（2014•济宁）（1）...
