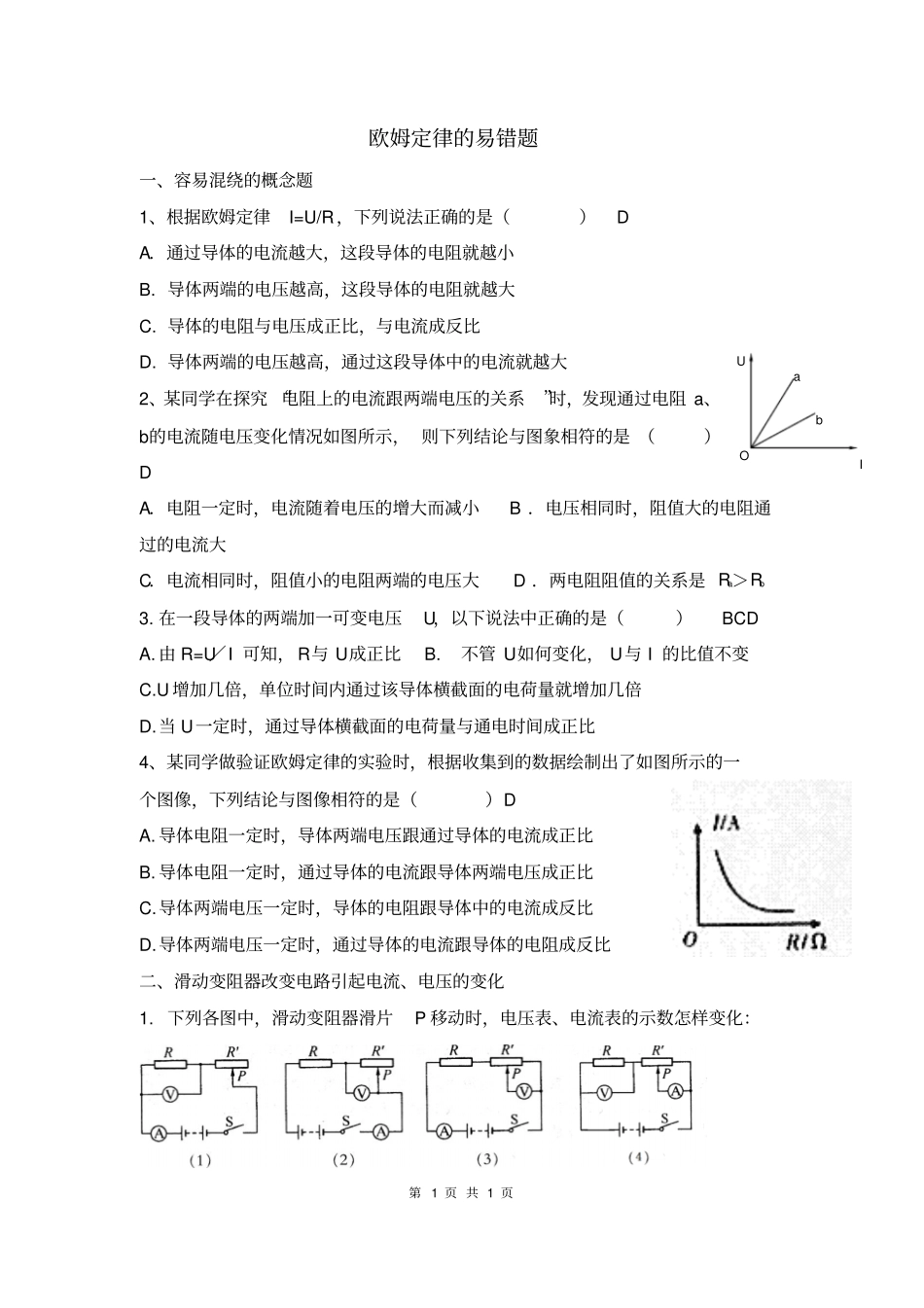

第1页共1页欧姆定律的易错题一、容易混绕的概念题1、根据欧姆定律I=U/R，下列说法正确的是（）DA．通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端的电压越高，通过这段导体中的电流就越大2、某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是（）DA．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是Ra＞Rb3.在一段导体的两端加一可变电压U，以下说法中正确的是（）BCDA.由R=U／I可知，R与U成正比B.不管U如何变化，U与I的比值不变C.U增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍D.当U一定时，通过导体横截面的电荷量与通电时间成正比4、某同学做验证欧姆定律的实验时，根据收集到的数据绘制出了如图所示的一个图像，下列结论与图像相符的是（）DA.导体电阻一定时，导体两端电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成反比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比二、滑动变阻器改变电路引起电流、电压的变化1.下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数怎样变化：IUOab第2页共2页图(1)若滑片P向右移动：电流表示数；电压表示数；图(2)若滑片P向右移动：电流表示数；电压表示数；图(3)若滑片P向右移动：电流表示数；电压表示数；图(4)若滑片P向右移动：电流表示数；电压表示数。（1）变小，变小；（2）变小，变大；（3）不变，变小；（4）变小，变小2、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。则定值电阻R的阻值及电源电压分别是（）CA．3Ω，15VB．6Ω，15VC．3Ω，12VD．6Ω，12V3.如图所示是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表(电流表)指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。答：油箱内油量减少后，油面下降，浮标向下移动，致使滑动变阻器R的滑片，接入电路中的电阻，电路的总电阻，根据可知，电路中的电流，油量表(实际是电流表)相应的示数，显示油箱内的油量。如果油量表的表盘上刻着对应的油面高度，就可以从油量表上知道油箱内油面的高度。向上移动，变大，变大，欧姆定律，变小，减小；4.如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变。闭合开关，两灯都发光。过—会儿，由于灯泡L2的质量问题，灯丝被烧断了。假设L1灯丝电阻不变，则下列说法正确的是()DA．电流表A示数变大B．滑动变阻器两端电压变大C．灯泡L1亮度不变D．电流表A1示数变大三、通过开关改变电路1．如图所示，电源电压不变，在S断开与闭合时，电流表两次读数之比为41，则可知21RR为()DA．41B．14C．31D．13第3页共3页2．如图所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V，则R1︰R2为()CA．1：3B．3：1C．1：2D．2：13.如图所示，电源电压不变，R1=8Ω，R2=12Ω，当S1闭合，S2断开，①、②都是电流表时，两表示数之比为；当S1、S2都闭合，①、②都是电压表时，两表示数之比为。2：5，5：3四、条件限制，最值问题1、给你一只标有“10Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的定值电阻，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为A，它们两端允许加的最大电压为V；若并联接入电路，则干路允许通过的最大电流为A，它们两端允许加的最大电压为V。（答案0.3，12，0.4，3）2、如图所示电路，电源电压U＝4.5V且保持不变，R1＝5Ω，滑动变阻器的最大阻值为20Ω，电流表量程为0～0.6A，电压表的量程为0～3V，通过分析计算：说明滑动变阻器R2允许的取值范围。分析：电路中R1与R2串联，电压表测量R2两端的电压。（1）当滑片P向左端移动时，R2减小，...
