正弦波振荡电路的设计及分析VIP免费

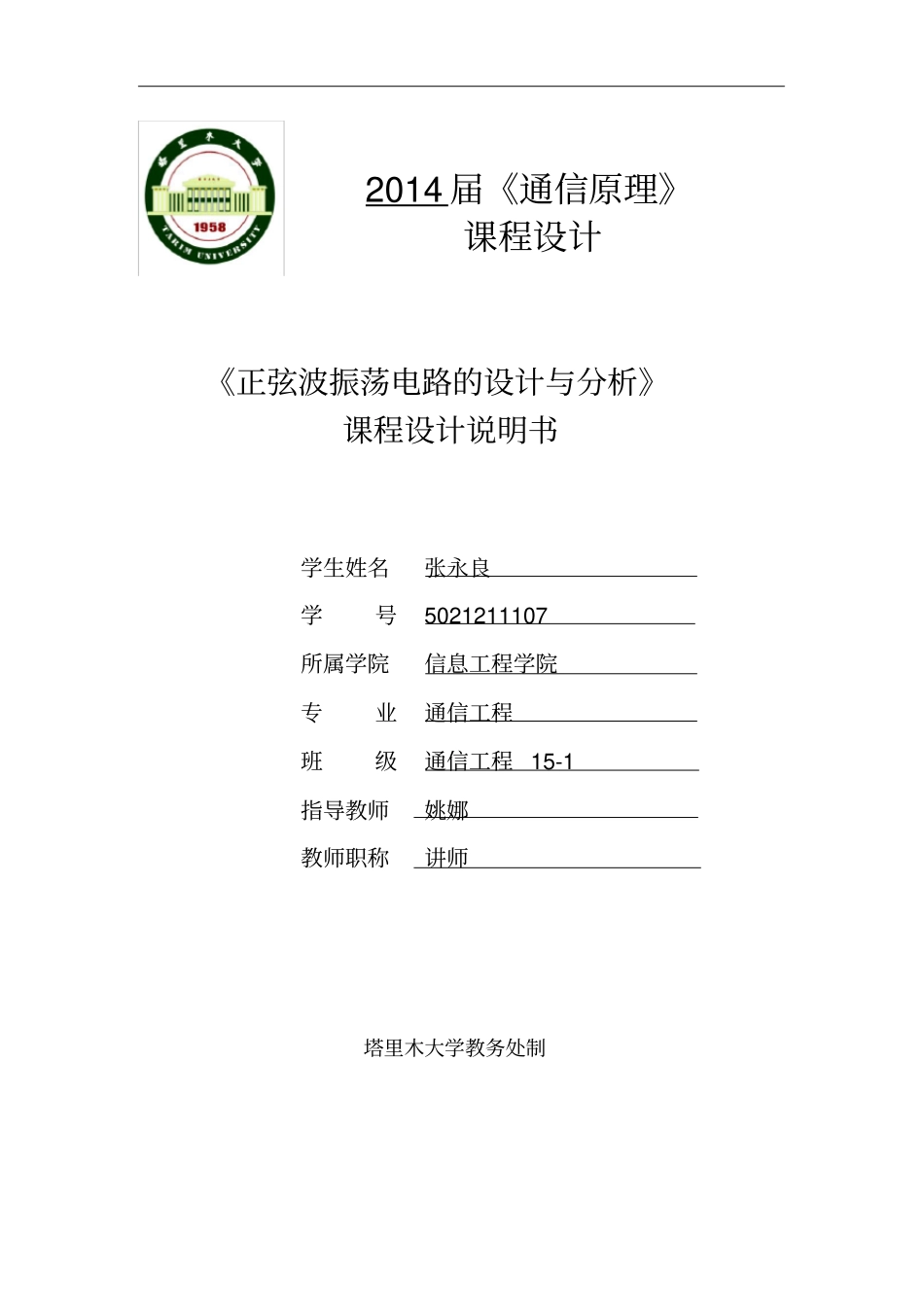

正弦波振荡电路的设计及分析_第1页
1/13

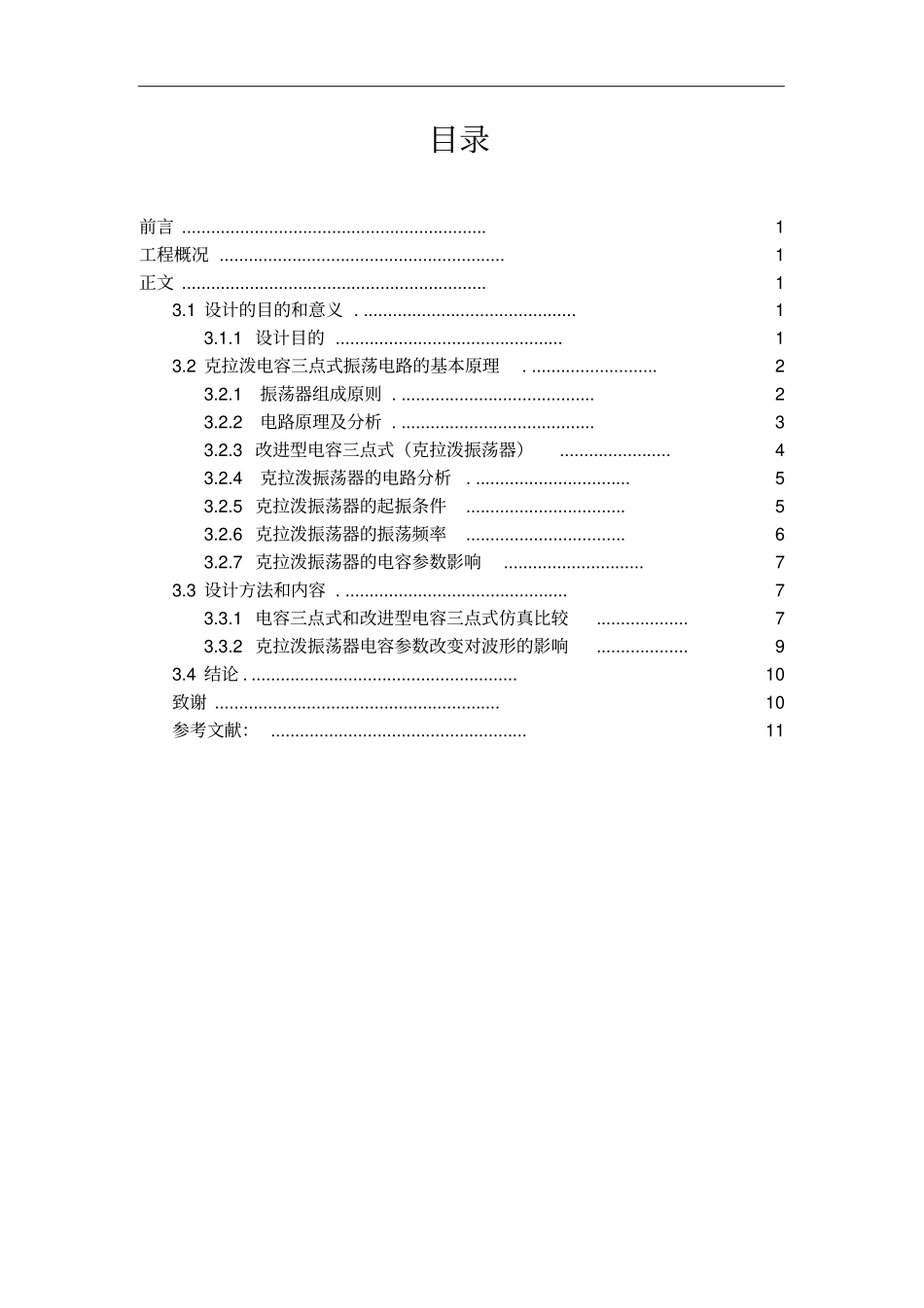

正弦波振荡电路的设计及分析_第2页
2/13

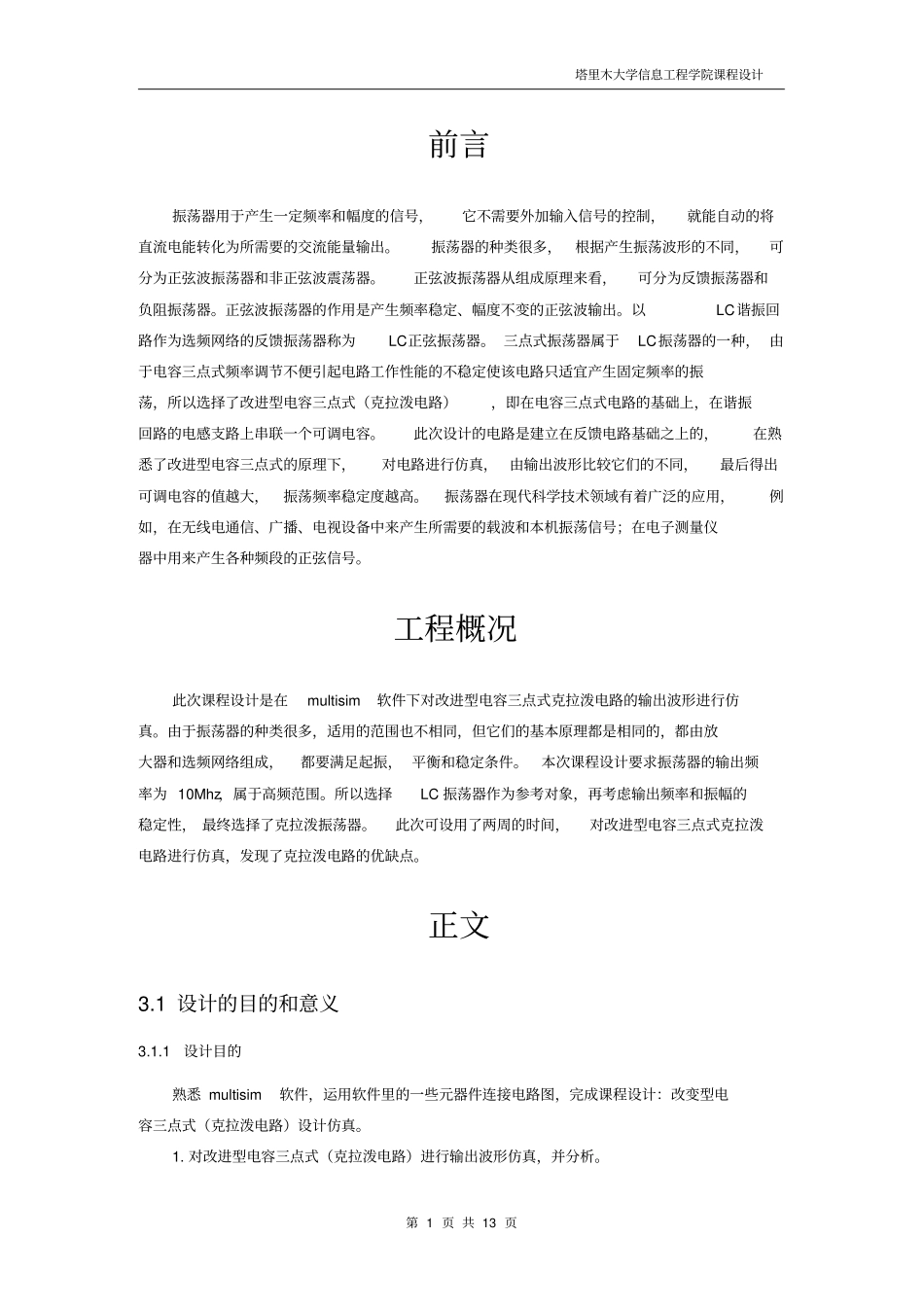

正弦波振荡电路的设计及分析_第3页
3/13
2014届《通信原理》课程设计《正弦波振荡电路的设计与分析》课程设计说明书学生姓名张永良学号5021211107所属学院信息工程学院专业通信工程班级通信工程15-1指导教师姚娜教师职称讲师塔里木大学教务处制目录前言...............................................................1工程概况...........................................................1正文...............................................................13.1设计的目的和意义.............................................13.1.1设计目的...............................................13.2克拉泼电容三点式振荡电路的基本原理...........................23.2.1振荡器组成原则.........................................23.2.2电路原理及分析.........................................33.2.3改进型电容三点式(克拉泼振荡器).......................43.2.4克拉泼振荡器的电路分析.................................53.2.5克拉泼振荡器的起振条件.................................53.2.6克拉泼振荡器的振荡频率.................................63.2.7克拉泼振荡器的电容参数影响.............................73.3设计方法和内容...............................................73.3.1电容三点式和改进型电容三点式仿真比较...................73.3.2克拉泼振荡器电容参数改变对波形的影响...................93.4结论........................................................10致谢...........................................................10参考文献:.....................................................11塔里木大学信息工程学院课程设计第1页共13页前言振荡器用于产生一定频率和幅度的信号,它不需要外加输入信号的控制,就能自动的将直流电能转化为所需要的交流能量输出。振荡器的种类很多,根据产生振荡波形的不同,可分为正弦波振荡器和非正弦波震荡器。正弦波振荡器从组成原理来看,可分为反馈振荡器和负阻振荡器。正弦波振荡器的作用是产生频率稳定、幅度不变的正弦波输出。以LC谐振回路作为选频网络的反馈振荡器称为LC正弦振荡器。三点式振荡器属于LC振荡器的一种,由于电容三点式频率调节不便引起电路工作性能的不稳定使该电路只适宜产生固定频率的振荡,所以选择了改进型电容三点式(克拉泼电路),即在电容三点式电路的基础上,在谐振回路的电感支路上串联一个可调电容。此次设计的电路是建立在反馈电路基础之上的,在熟悉了改进型电容三点式的原理下,对电路进行仿真,由输出波形比较它们的不同,最后得出可调电容的值越大,振荡频率稳定度越高。振荡器在现代科学技术领域有着广泛的应用,例如,在无线电通信、广播、电视设备中来产生所需要的载波和本机振荡信号;在电子测量仪器中用来产生各种频段的正弦信号。工程概况此次课程设计是在multisim软件下对改进型电容三点式克拉泼电路的输出波形进行仿真。由于振荡器的种类很多,适用的范围也不相同,但它们的基本原理都是相同的,都由放大器和选频网络组成,都要满足起振,平衡和稳定条件。本次课程设计要求振荡器的输出频率为10Mhz,属于高频范围。所以选择LC振荡器作为参考对象,再考虑输出频率和振幅的稳定性,最终选择了克拉泼振荡器。此次可设用了两周的时间,对改进型电容三点式克拉泼电路进行仿真,发现了克拉泼电路的优缺点。正文3.1设计的目的和意义3.1.1设计目的熟悉multisim软件,运用软件里的一些元器件连接电路图,完成课程设计:改变型电容三点式(克拉泼电路)设计仿真。1.对改进型电容三点式(克拉泼电路)进行输出波形仿真,并分析。塔里木大学信息工程学院课程设计第2页共13页3.调节可变电容的值,观察输出波形的变化,并与实际理论值进行比较。3.1.2设计意义设计的改进型电容三点式电路克服了电容三点式电路的频率高的缺点,在实际应用中的范围更加广泛。3.2克拉泼电容三点式振荡电路的基本原理3.2.1振荡器组成原则电容反馈式振荡电路的基本电路就是通常所说的三端式(又称三点式)的振荡器,即LC回路的...
