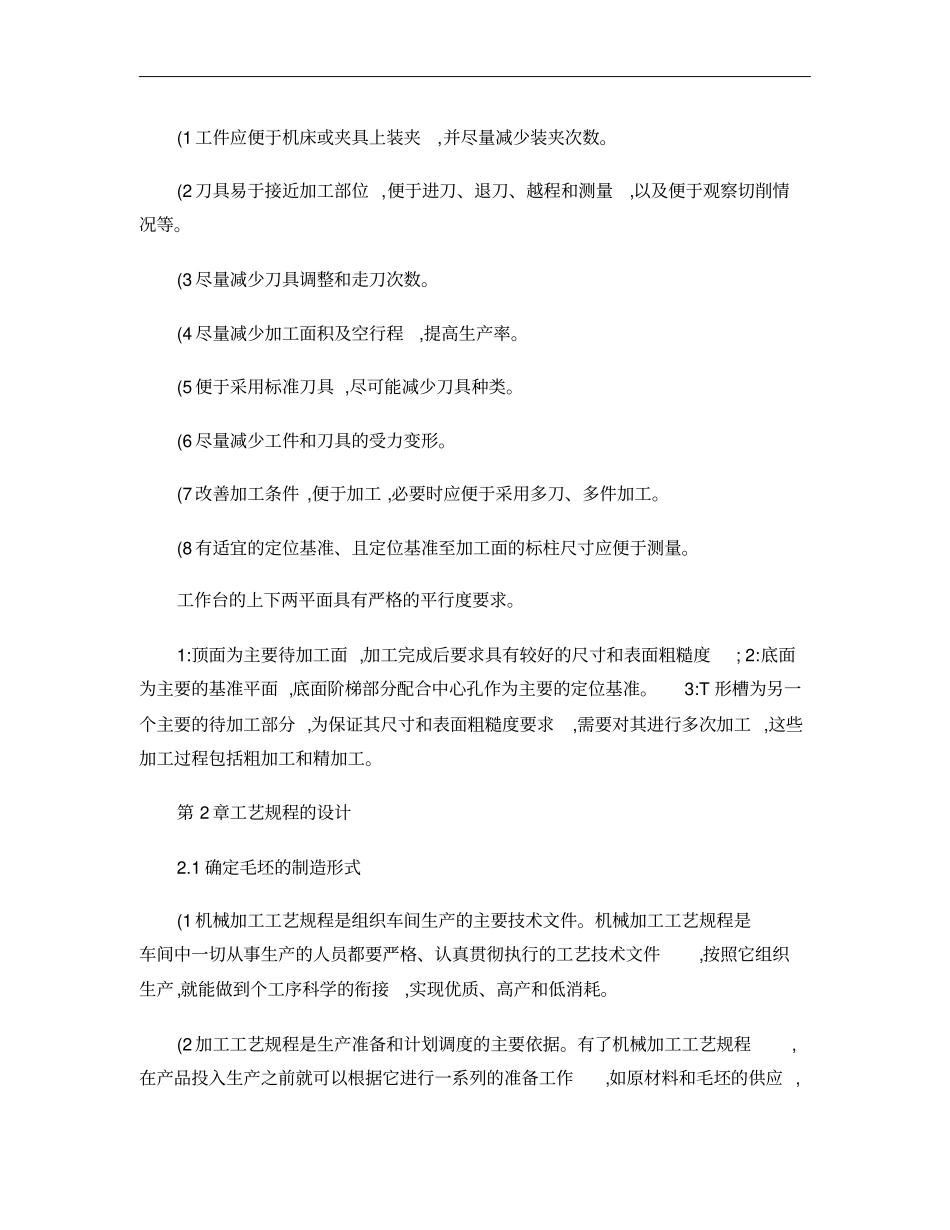

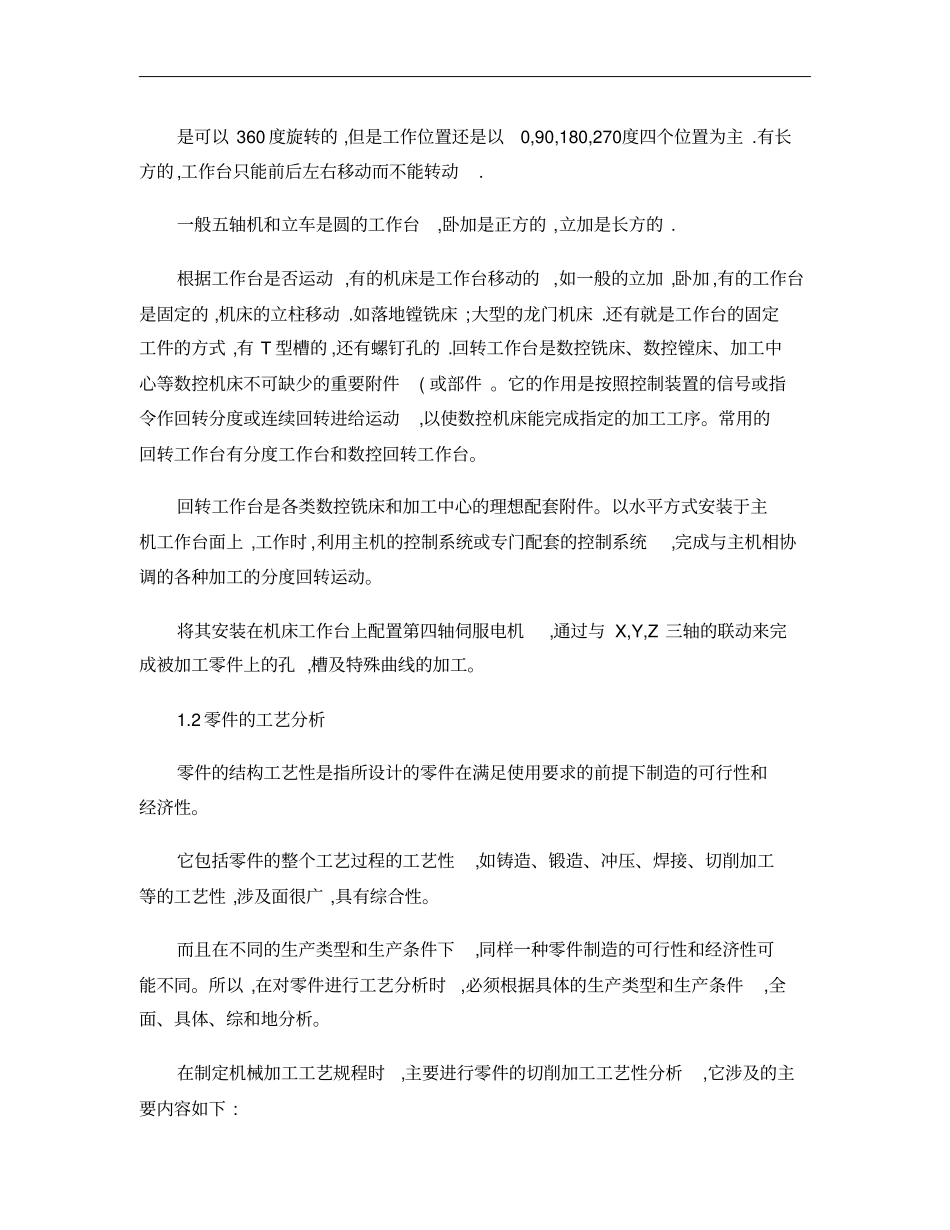

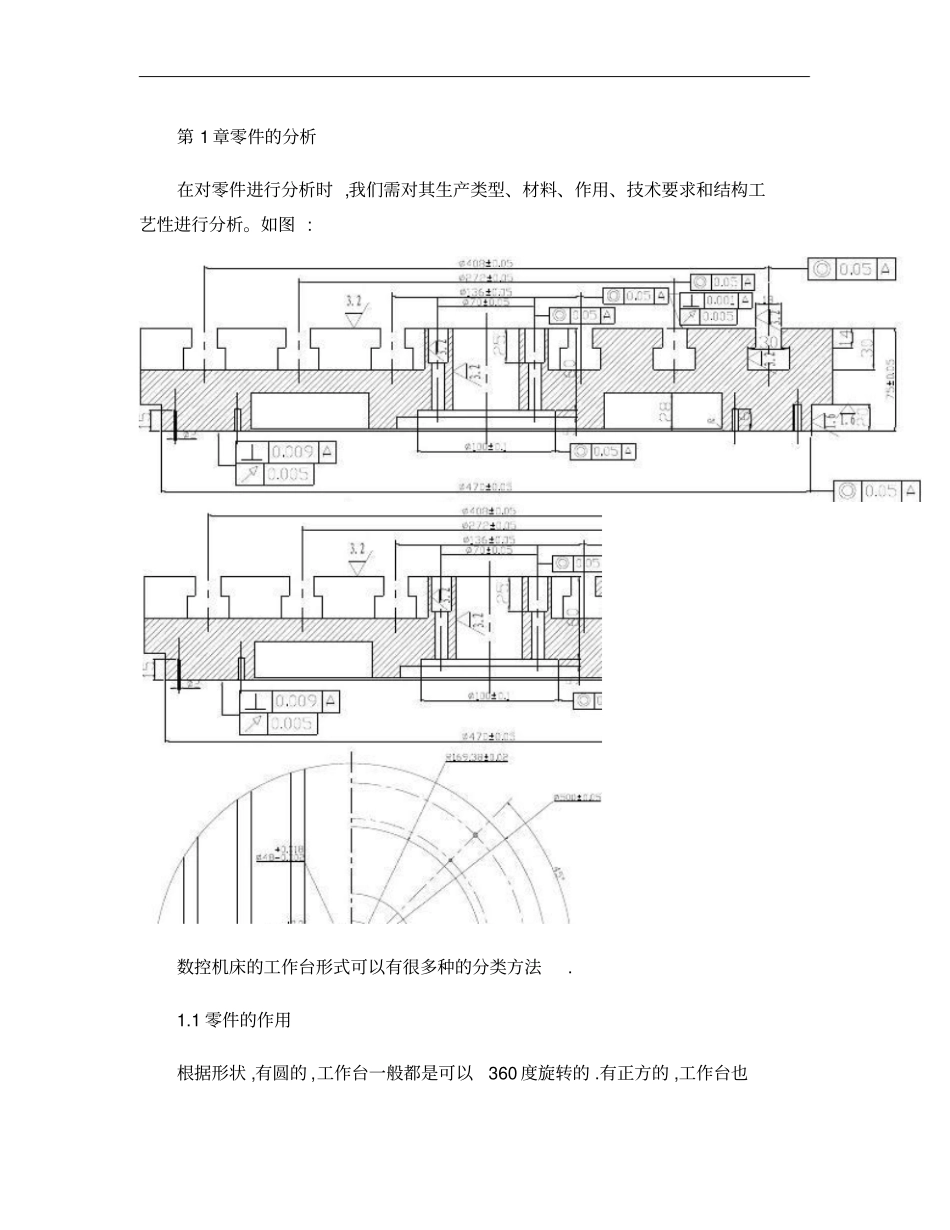

第1章零件的分析在对零件进行分析时,我们需对其生产类型、材料、作用、技术要求和结构工艺性进行分析。如图:数控机床的工作台形式可以有很多种的分类方法.1.1零件的作用根据形状,有圆的,工作台一般都是可以360度旋转的.有正方的,工作台也是可以360度旋转的,但是工作位置还是以0,90,180,270度四个位置为主.有长方的,工作台只能前后左右移动而不能转动.一般五轴机和立车是圆的工作台,卧加是正方的,立加是长方的.根据工作台是否运动,有的机床是工作台移动的,如一般的立加,卧加,有的工作台是固定的,机床的立柱移动.如落地镗铣床;大型的龙门机床.还有就是工作台的固定工件的方式,有T型槽的,还有螺钉孔的.回转工作台是数控铣床、数控镗床、加工中心等数控机床不可缺少的重要附件(或部件。它的作用是按照控制装置的信号或指令作回转分度或连续回转进给运动,以使数控机床能完成指定的加工工序。常用的回转工作台有分度工作台和数控回转工作台。回转工作台是各类数控铣床和加工中心的理想配套附件。以水平方式安装于主机工作台面上,工作时,利用主机的控制系统或专门配套的控制系统,完成与主机相协调的各种加工的分度回转运动。将其安装在机床工作台上配置第四轴伺服电机,通过与X,Y,Z三轴的联动来完成被加工零件上的孔,槽及特殊曲线的加工。1.2零件的工艺分析零件的结构工艺性是指所设计的零件在满足使用要求的前提下制造的可行性和经济性。它包括零件的整个工艺过程的工艺性,如铸造、锻造、冲压、焊接、切削加工等的工艺性,涉及面很广,具有综合性。而且在不同的生产类型和生产条件下,同样一种零件制造的可行性和经济性可能不同。所以,在对零件进行工艺分析时,必须根据具体的生产类型和生产条件,全面、具体、综和地分析。在制定机械加工工艺规程时,主要进行零件的切削加工工艺性分析,它涉及的主要内容如下:(1工件应便于机床或夹具上装夹,并尽量减少装夹次数。(2刀具易于接近加工部位,便于进刀、退刀、越程和测量,以及便于观察切削情况等。(3尽量减少刀具调整和走刀次数。(4尽量减少加工面积及空行程,提高生产率。(5便于采用标准刀具,尽可能减少刀具种类。(6尽量减少工件和刀具的受力变形。(7改善加工条件,便于加工,必要时应便于采用多刀、多件加工。(8有适宜的定位基准、且定位基准至加工面的标柱尺寸应便于测量。工作台的上下两平面具有严格的平行度要求。1:顶面为主要待加工面,加工完成后要求具有较好的尺寸和表面粗糙度;2:底面为主要的基准平面,底面阶梯部分配合中心孔作为主要的定位基准。3:T形槽为另一个主要的待加工部分,为保证其尺寸和表面粗糙度要求,需要对其进行多次加工,这些加工过程包括粗加工和精加工。第2章工艺规程的设计2.1确定毛坯的制造形式(1机械加工工艺规程是组织车间生产的主要技术文件。机械加工工艺规程是车间中一切从事生产的人员都要严格、认真贯彻执行的工艺技术文件,按照它组织生产,就能做到个工序科学的衔接,实现优质、高产和低消耗。(2加工工艺规程是生产准备和计划调度的主要依据。有了机械加工工艺规程,在产品投入生产之前就可以根据它进行一系列的准备工作,如原材料和毛坯的供应,机床的调整,专用工艺装备(如专用夹具、刀具和量具的设计制造,生产作业计划的编排,劳动力的组织,以及生产成本的核算等。有了机械加工工艺规程,就可以制所生产产品的进度计划和相应的调度计划,使生产均衡、顺利的进行。(3机械加工工艺规程是新建或扩建工厂、车间的基本技术文件。在新建或扩建工厂、车间时,只有根据机械加工工艺规程和生产纲领,才能准确确定生产所需机床的种类和数量,工厂和车间的面积,机床的平面布置,生产工人的工种、等级、数量,以及各个辅助部门的安排等。制定机械加工工艺规程的原始资料主要是产品图样、生产纲领、生产类型、现场加工设备及生产条件等。设计机械加工工艺规程的程序一般为:(1分析加工零件的工艺性。主要包括审查零件结构的工艺性及了解零件的各项技术要求,分析产品的装配图和零件的工作图,熟悉该产品的用途、性能及工作条件,明确被加工零件在产品中的位置和作用等。(2熟悉和确定毛坯(3拟定加工工艺路线(4工序设计(5编制工艺文件本设计所涉及零件...
