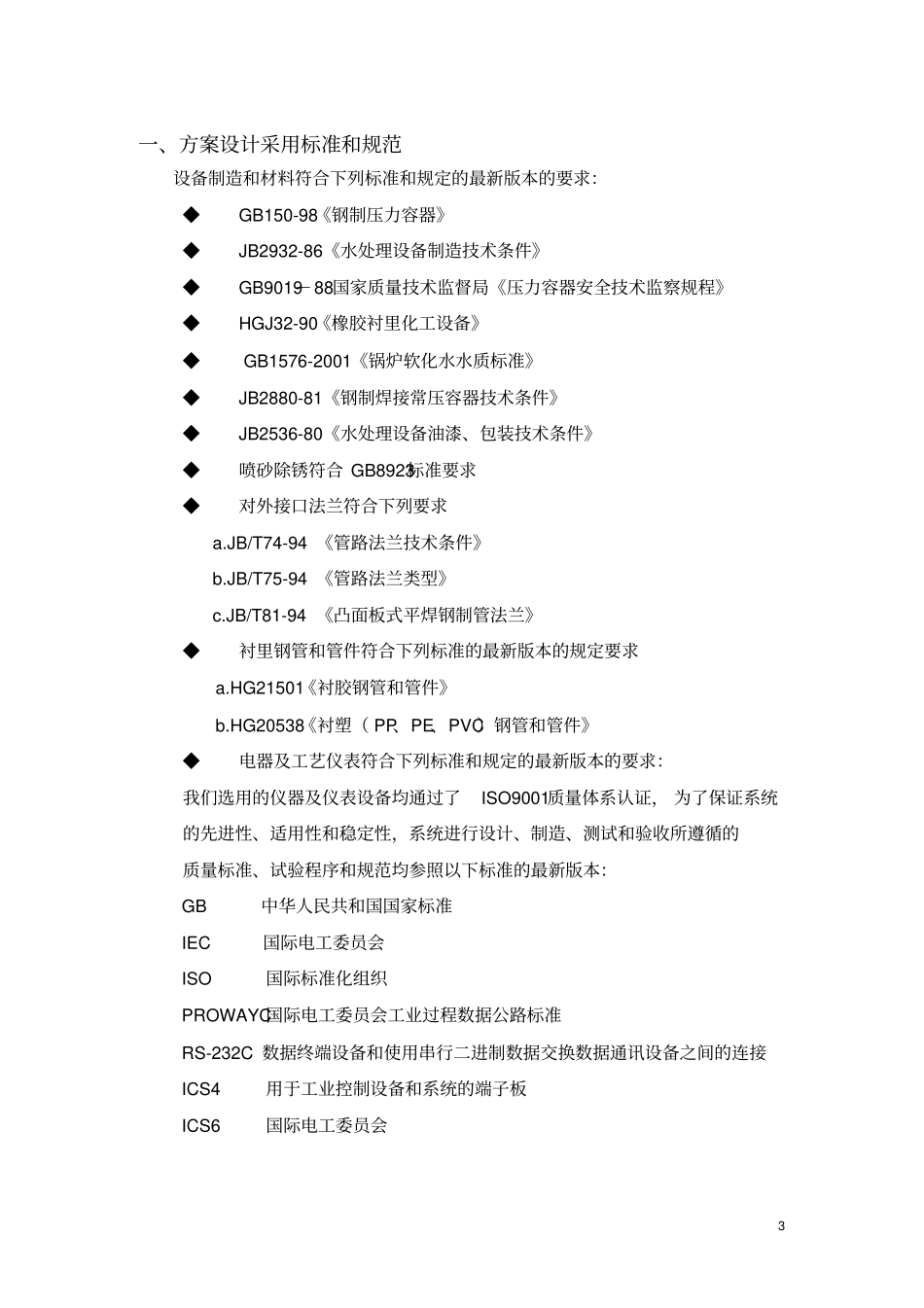

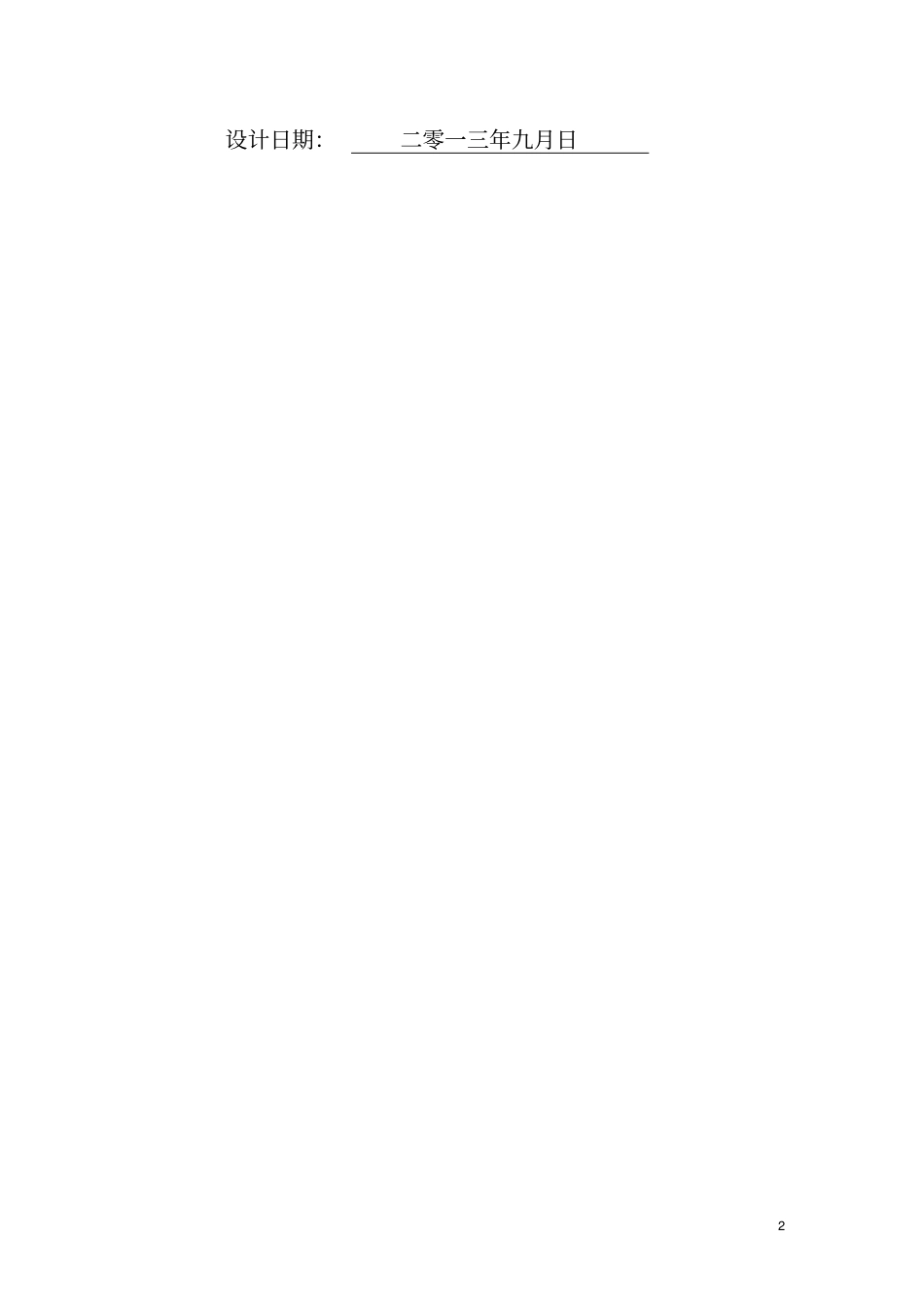

150T/H软化水处理工程设计方案设计单位：江苏科纯环保科技有限公司2设计日期：二零一三年九月日3一、方案设计采用标准和规范设备制造和材料符合下列标准和规定的最新版本的要求：◆GB150-98《钢制压力容器》◆JB2932-86《水处理设备制造技术条件》◆GB9019－88国家质量技术监督局《压力容器安全技术监察规程》◆HGJ32-90《橡胶衬里化工设备》◆GB1576-2001《锅炉软化水水质标准》◆JB2880-81《钢制焊接常压容器技术条件》◆JB2536-80《水处理设备油漆、包装技术条件》◆喷砂除锈符合GB8923标准要求◆对外接口法兰符合下列要求a.JB/T74-94《管路法兰技术条件》b.JB/T75-94《管路法兰类型》c.JB/T81-94《凸面板式平焊钢制管法兰》◆衬里钢管和管件符合下列标准的最新版本的规定要求a.HG21501《衬胶钢管和管件》b.HG20538《衬塑（PP、PE、PVC）钢管和管件》◆电器及工艺仪表符合下列标准和规定的最新版本的要求：我们选用的仪器及仪表设备均通过了ISO9001质量体系认证，为了保证系统的先进性、适用性和稳定性，系统进行设计、制造、测试和验收所遵循的质量标准、试验程序和规范均参照以下标准的最新版本：GB中华人民共和国国家标准IEC国际电工委员会ISO国际标准化组织PROWAYC国际电工委员会工业过程数据公路标准RS-232C数据终端设备和使用串行二进制数据交换数据通讯设备之间的连接ICS4用于工业控制设备和系统的端子板ICS6国际电工委员会4二、系统设计及供货范围◆软化水处理系统工艺设备（含滤料、填料）购置、安装◆软化水处理系统全部管道及附件等（进出水管道接至软化水车间外墙1米处，工艺系统排水就近排入地沟）采购、安装◆软化水处理系统安装、调试◆设备及材料包装、运输及保险，卸车、就位由业主负责◆软化水车间土建工程（包含设备基础、地沟、钢筋混凝土池类、建筑预埋件等）不属设计范围三、设计参数1、处理水量：设计水量按50m3/h设计。2、水质及处理要求：进水按用户提供数据，出水达《锅炉软化水水质标准》GB1576-2001。项目进水水质(mg/l)处理后要求(mg/l)总硬度210≤0.03SS53≤5含油6.1≤2处理效果如下图所示：050100150200250总硬度SS含油进水水质出水水质5四、工艺流程设计五、工艺设备简述原水经泵提升入核桃壳过滤器，去除原水中的油类物质,保证后级处理设备的正常运行；然后进入多介质过滤器，并在进水口投加絮凝剂，以去除并截留水中的悬浮物及颗粒杂质,使出水浊度小于3mg/l；再经全自动软化水装置去除水中的硬度,确保出水达到锅炉软化水标准。5.1原水加压泵：原水加压泵：IH80-65-160数量:2台(一用一备)水量：Q=50-60m3/h扬程：H=33-29m功率：N=7.50Kw制造商:上海海洋水泵厂5.2核桃壳过滤器原水Q=50m3/h一级提升泵核桃壳过滤器全自动软化水装置软化水箱至工艺用水点再生溶盐箱自动吸盐阀多介质过滤器6核桃壳过滤器是我厂吸收国内外先进技术，经过多年来的不断探索和研究开发出的一种以核桃壳为过滤滤料的新型含油污水过滤器，是目前国内外含油废水深度处理的理想设备。处理水通过核桃壳和蛇纹石的过滤层，进一步去除废水中的剩余油及悬浮物，使出水达到设备设计所要求的出水水质，以充分保证用户的循环回用要求；而滤料的反冲洗则通过设备设置的搅拌系统，使滤层中的核桃壳和蛇纹石充分混和及磨擦，从而使得滤料表面的油类和悬浮沉积物和滤料充分分离，并通过反冲洗水外排体外，这样既节约了反洗水量，又提高了滤层的反洗效果；滤层出水通过设备下部设置的集水滤帽板，均匀集水，外送回用，同时也增加了有效滤层的高度，并降低了设备的总高度。核桃壳过滤器采用Q235A衬胶制造。工艺设计为二用一备。特点:◎布水均匀：本设备采用滤元布水并控制反冲洗不跑料。◎集水滤帽：采用不锈钢管式滤头水帽；◎滤料亲油疏水性好：滤料表面易被油水所润湿；◎滤料耐油性强：滤料不易被油所溶胀或溶解◎滤料耐磨性好：滤料硬度高，具有较高的机械强度；◎滤料比重适中：可根据用户水质条件制作适当粒度和比表面积的滤层；◎滤层不产生板结：经过特殊配比后的滤层反洗彻底；◎滤料化学稳定性高：耐酸碱化学成分稳定；◎另外本设备还具有产水量高，反洗水量小等特点。单台处...
