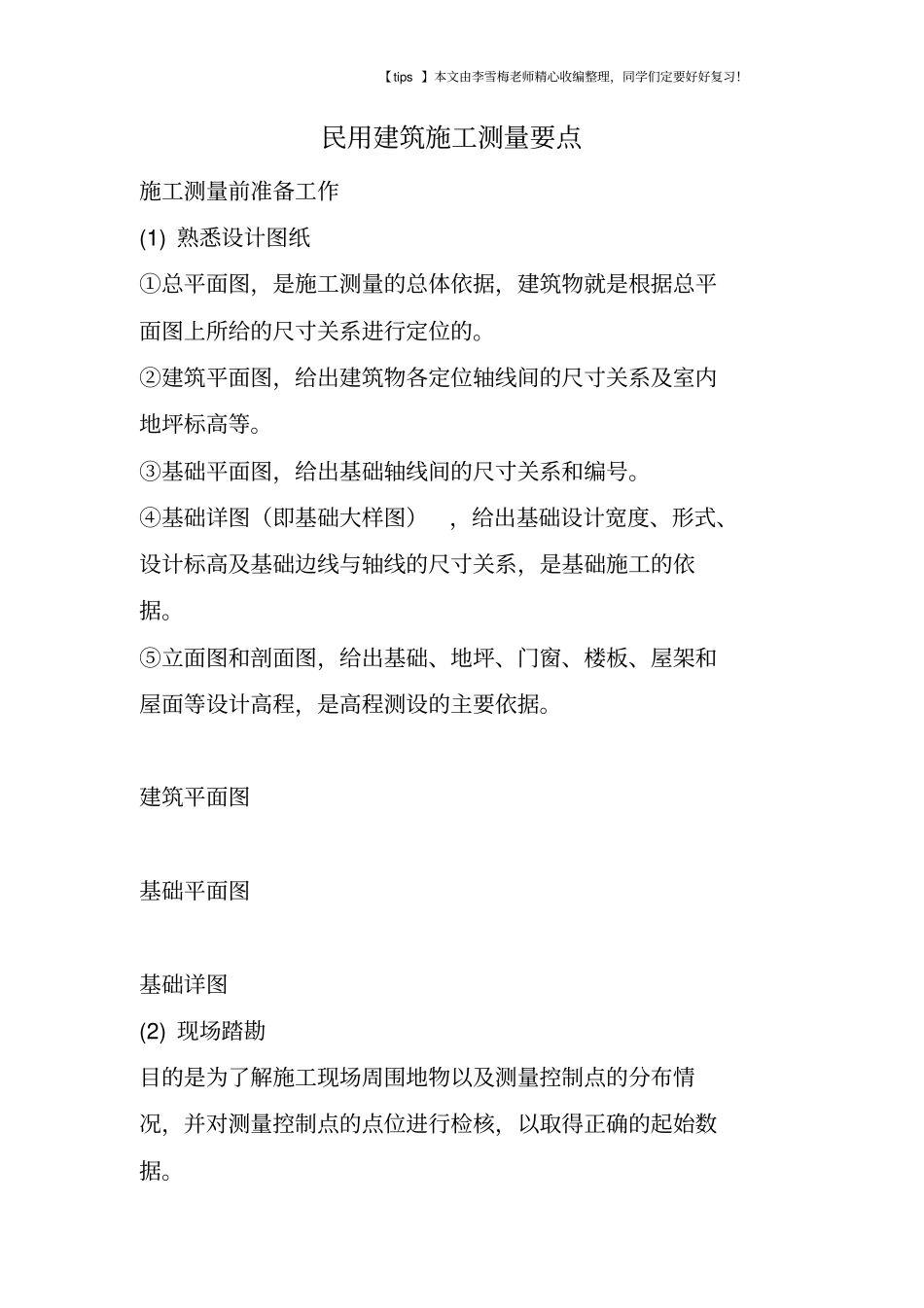

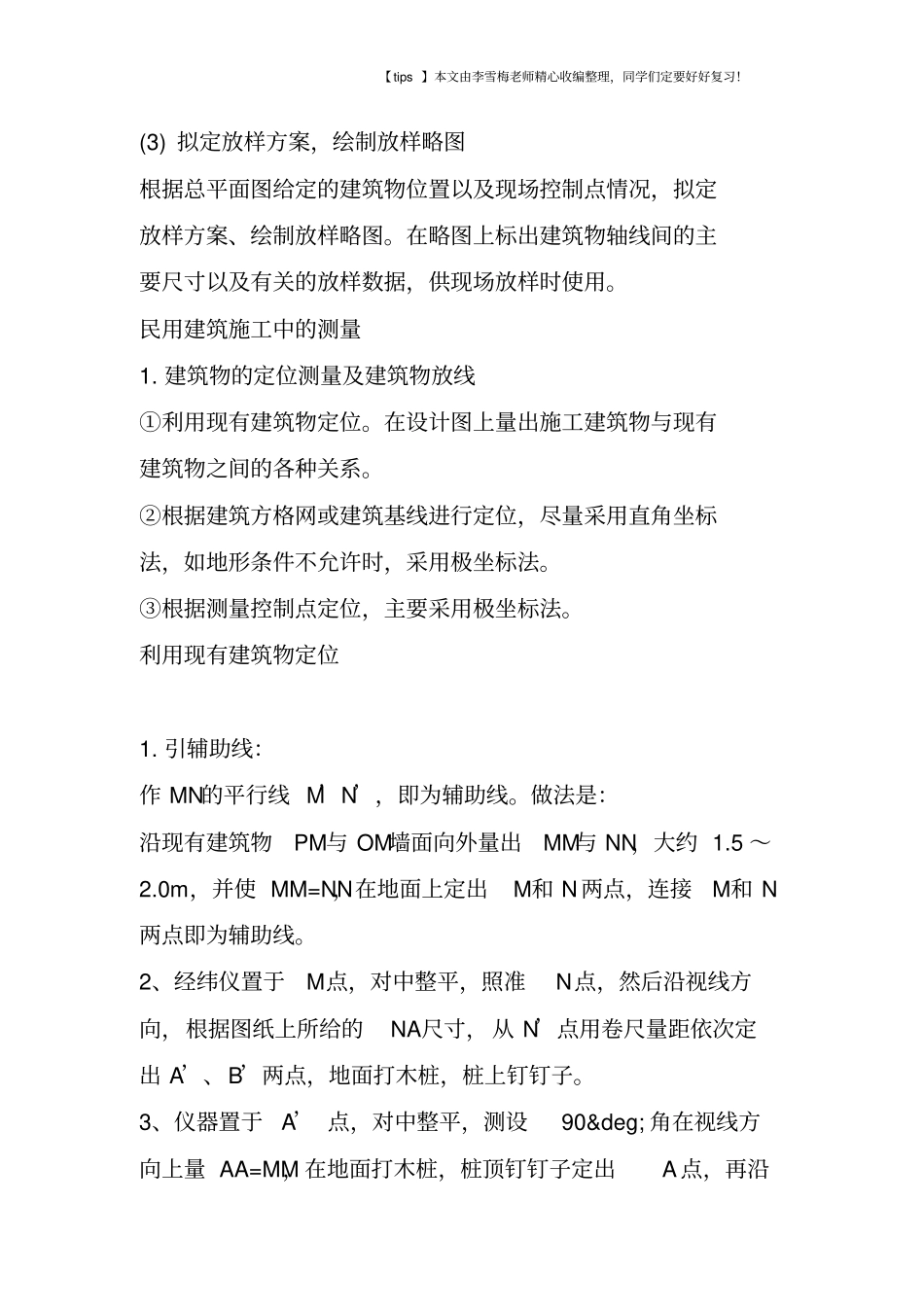

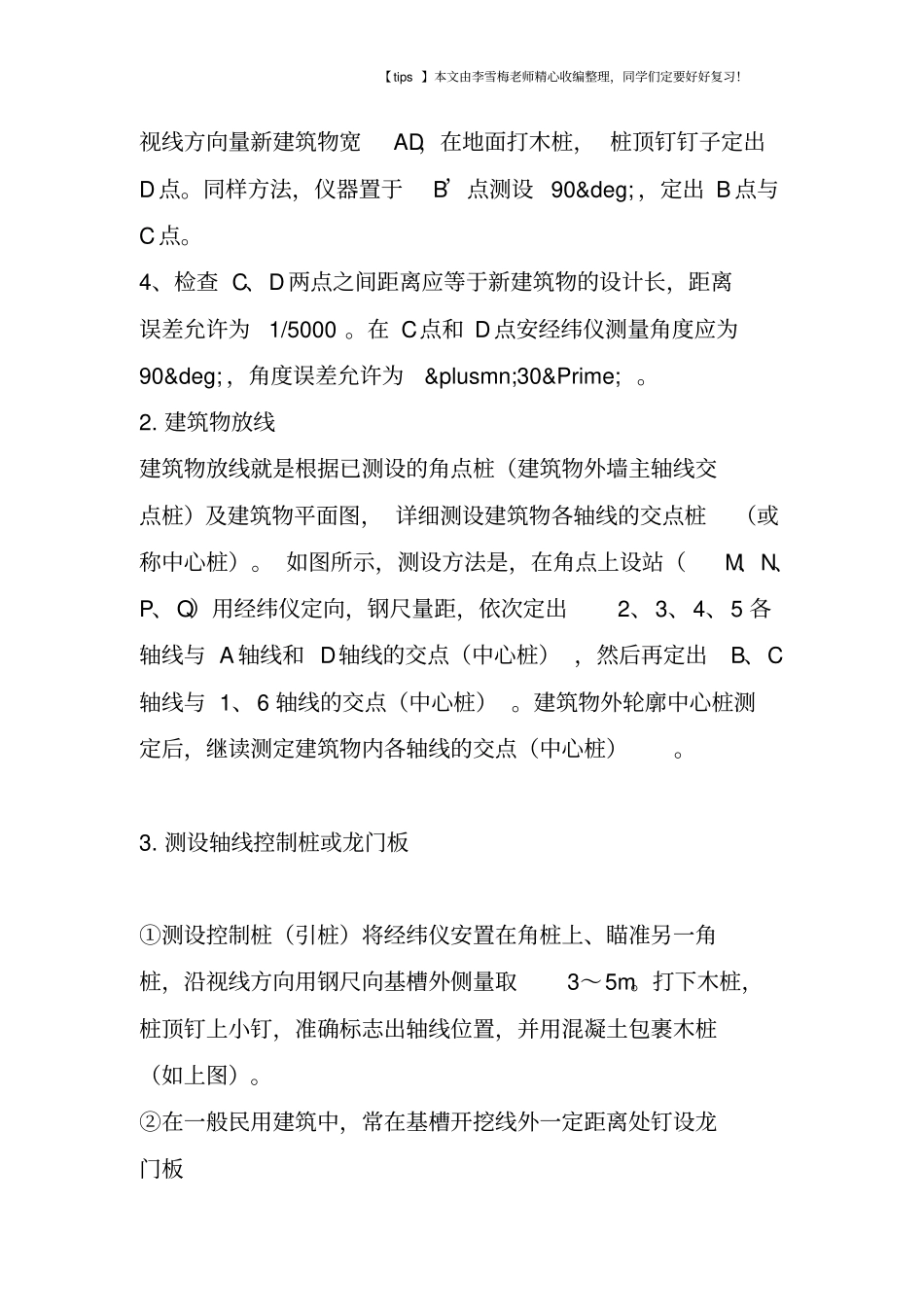

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！民用建筑施工测量要点施工测量前准备工作(1)熟悉设计图纸①总平面图，是施工测量的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的。②建筑平面图，给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。③基础平面图，给出基础轴线间的尺寸关系和编号。④基础详图（即基础大样图），给出基础设计宽度、形式、设计标高及基础边线与轴线的尺寸关系，是基础施工的依据。⑤立面图和剖面图，给出基础、地坪、门窗、楼板、屋架和屋面等设计高程，是高程测设的主要依据。建筑平面图基础平面图基础详图(2)现场踏勘目的是为了解施工现场周围地物以及测量控制点的分布情况，并对测量控制点的点位进行检核，以取得正确的起始数据。【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！(3)拟定放样方案，绘制放样略图根据总平面图给定的建筑物位置以及现场控制点情况，拟定放样方案、绘制放样略图。在略图上标出建筑物轴线间的主要尺寸以及有关的放样数据，供现场放样时使用。民用建筑施工中的测量1.建筑物的定位测量及建筑物放线①利用现有建筑物定位。在设计图上量出施工建筑物与现有建筑物之间的各种关系。②根据建筑方格网或建筑基线进行定位，尽量采用直角坐标法，如地形条件不允许时，采用极坐标法。③根据测量控制点定位，主要采用极坐标法。利用现有建筑物定位1.引辅助线：作MN的平行线M’N’，即为辅助线。做法是：沿现有建筑物PM与OM墙面向外量出MM与NN，大约1.5～2.0m，并使MM=NN，在地面上定出M和N两点，连接M和N两点即为辅助线。2、经纬仪置于M点，对中整平，照准N点，然后沿视线方向，根据图纸上所给的NA尺寸，从N’点用卷尺量距依次定出A’、B’两点，地面打木桩，桩上钉钉子。3、仪器置于A’点，对中整平，测设90°角在视线方向上量AA=MM，在地面打木桩，桩顶钉钉子定出A点，再沿【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！视线方向量新建筑物宽AD，在地面打木桩，桩顶钉钉子定出D点。同样方法，仪器置于B’点测设90°，定出B点与C点。4、检查C、D两点之间距离应等于新建筑物的设计长，距离误差允许为1/5000。在C点和D点安经纬仪测量角度应为90°，角度误差允许为±30″。2.建筑物放线建筑物放线就是根据已测设的角点桩（建筑物外墙主轴线交点桩）及建筑物平面图，详细测设建筑物各轴线的交点桩（或称中心桩）。如图所示，测设方法是，在角点上设站（M、N、P、Q）用经纬仪定向，钢尺量距，依次定出2、3、4、5各轴线与A轴线和D轴线的交点（中心桩），然后再定出B、C轴线与1、6轴线的交点（中心桩）。建筑物外轮廓中心桩测定后，继读测定建筑物内各轴线的交点（中心桩）。3.测设轴线控制桩或龙门板①测设控制桩（引桩）将经纬仪安置在角桩上、瞄准另一角桩，沿视线方向用钢尺向基槽外侧量取3～5m。打下木桩，桩顶钉上小钉，准确标志出轴线位置，并用混凝土包裹木桩（如上图）。②在一般民用建筑中，常在基槽开挖线外一定距离处钉设龙门板【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！基础施工测量(1)基槽开挖边线放线与控制基槽开挖深度①基槽开挖边线放线在基础开挖之前应按照基础详图上的基槽宽度再加上口放坡的尺寸，由中心桩向两边各量出相应尺寸，并作出标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。②控制基槽开挖深(测设水平桩)为了控制基槽开挖深度，在即将挖到槽底设计标高时，用水准仪在槽壁上测设一些水平的小木桩，如右图，使木桩的上表面离槽底设计标高为一固定值（如0.500m），用以控制挖槽深度。为了施工时使用方便，一般在槽壁各拐角处和槽壁每隔3～4m处均测设一水平桩，作为清理槽底和打基础垫层时掌握标高的依据。水平桩高程测设允许误差为土10mm。假设槽底设计标高为–1.700m，按图中所列数据，在槽壁测设出的水平桩标高为–1.200m，自水平桩面向下量取0.500m即为槽底的设计位置。(2)基础施工测量基础施工包括垫层和基础墙的施工。①垫层面标高的...
