气力除灰系统改造技术规范参考资料VIP免费

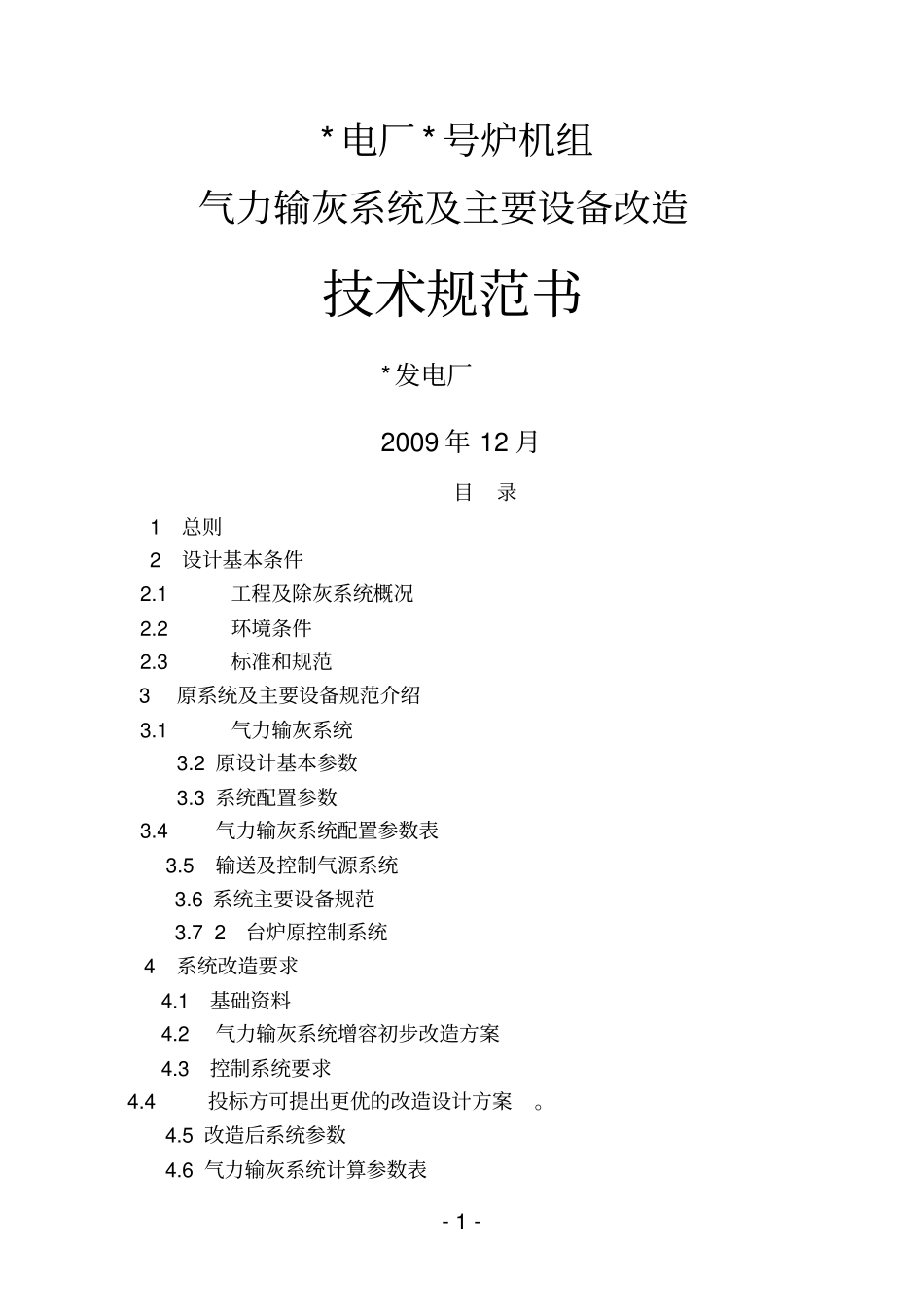

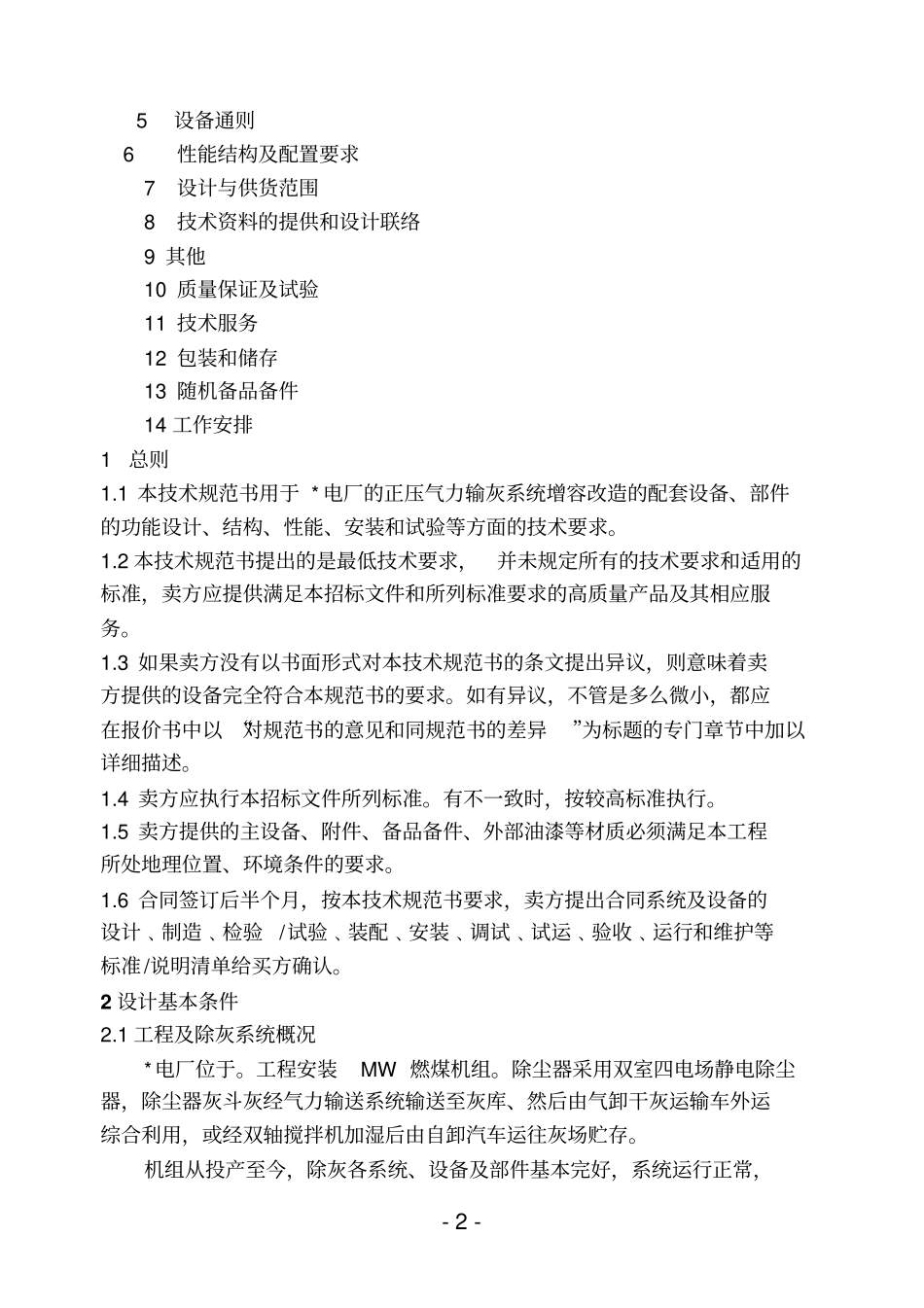

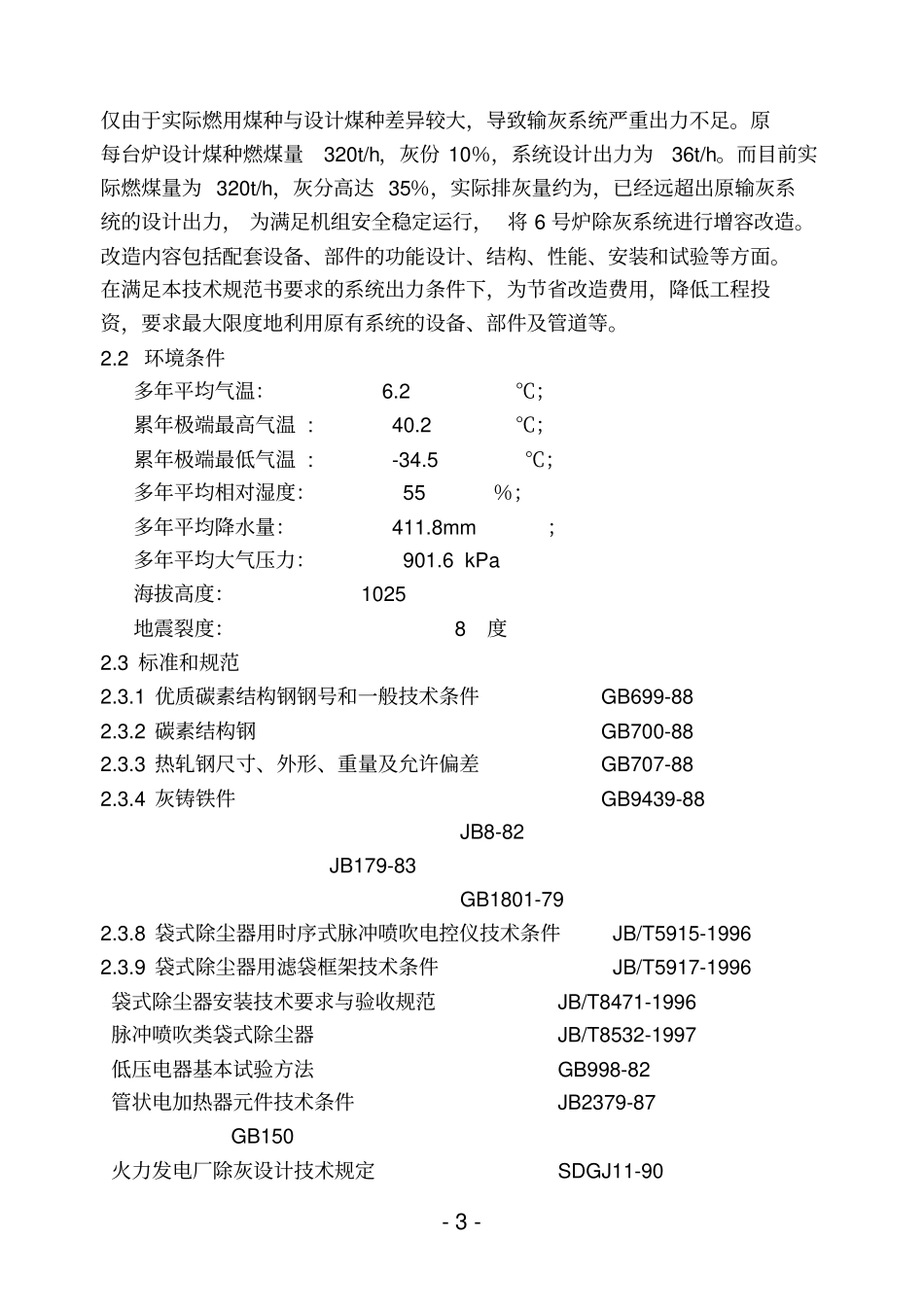

-1-*电厂*号炉机组气力输灰系统及主要设备改造技术规范书*发电厂2009年12月目录1总则2设计基本条件2.1工程及除灰系统概况2.2环境条件2.3标准和规范3原系统及主要设备规范介绍3.1气力输灰系统3.2原设计基本参数3.3系统配置参数3.4气力输灰系统配置参数表3.5输送及控制气源系统3.6系统主要设备规范3.72台炉原控制系统4系统改造要求4.1基础资料4.2气力输灰系统增容初步改造方案4.3控制系统要求4.4投标方可提出更优的改造设计方案。4.5改造后系统参数4.6气力输灰系统计算参数表-2-5设备通则6性能结构及配置要求7设计与供货范围8技术资料的提供和设计联络9其他10质量保证及试验11技术服务12包装和储存13随机备品备件14工作安排1总则1.1本技术规范书用于*电厂的正压气力输灰系统增容改造的配套设备、部件的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规范书提出的是最低技术要求，并未规定所有的技术要求和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。1.3如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4卖方应执行本招标文件所列标准。有不一致时，按较高标准执行。1.5卖方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求。1.6合同签订后半个月，按本技术规范书要求，卖方提出合同系统及设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑运行和维护等标准/说明清单给买方确认。2设计基本条件2.1工程及除灰系统概况*电厂位于。工程安装MW燃煤机组。除尘器采用双室四电场静电除尘器，除尘器灰斗灰经气力输送系统输送至灰库、然后由气卸干灰运输车外运综合利用，或经双轴搅拌机加湿后由自卸汽车运往灰场贮存。机组从投产至今，除灰各系统、设备及部件基本完好，系统运行正常，-3-仅由于实际燃用煤种与设计煤种差异较大，导致输灰系统严重出力不足。原每台炉设计煤种燃煤量320t/h，灰份10％，系统设计出力为36t/h。而目前实际燃煤量为320t/h，灰分高达35％，实际排灰量约为，已经远超出原输灰系统的设计出力，为满足机组安全稳定运行，将6号炉除灰系统进行增容改造。改造内容包括配套设备、部件的功能设计、结构、性能、安装和试验等方面。在满足本技术规范书要求的系统出力条件下，为节省改造费用，降低工程投资，要求最大限度地利用原有系统的设备、部件及管道等。2.2环境条件多年平均气温：6.2℃；累年极端最高气温:40.2℃；累年极端最低气温:-34.5℃；多年平均相对湿度：55％；多年平均降水量：411.8mm；多年平均大气压力：901.6kPa海拔高度：1025地震裂度：8度2.3标准和规范2.3.1优质碳素结构钢钢号和一般技术条件GB699-882.3.2碳素结构钢GB700-882.3.3热轧钢尺寸、外形、重量及允许偏差GB707-882.3.4灰铸铁件GB9439-88JB8-82JB179-83GB1801-792.3.8袋式除尘器用时序式脉冲喷吹电控仪技术条件JB/T5915-19962.3.9袋式除尘器用滤袋框架技术条件JB/T5917-1996袋式除尘器安装技术要求与验收规范JB/T8471-1996脉冲喷吹类袋式除尘器JB/T8532-1997低压电器基本试验方法GB998-82管状电加热器元件技术条件JB2379-87GB150火力发电厂除灰设计技术规定SDGJ11-90-4-漆膜厚度测定法GB1764机械密封试验方法GB/T14211机械密封技术条件JB4127电控设备第一部分低压电器电控设备GB4720低压成套开关设备GB7251电测量仪表装置设计技术规程SD193.原系统及主要设备规范介绍3.1气力输灰系统6号机组采用输送公司的正压浓相气力输灰系统。每台炉气力输灰系统的输送能力按锅炉锅炉最大连续蒸发量工况下设计煤种排灰量的160%进行设计；除尘器灰斗设气化风系统，并配置气化风机、电加热器及灰斗气化板；两台炉共用直径为￠12m粗灰库2座、细平底灰库1座，每台炉对应1座粗灰库，两台炉公用1座细灰库。省煤器和一电场的灰管可分别进入两个粗灰库，二、三、四电场的灰管能进入相对应的一个粗灰库和公用细灰库。库顶均设有脉冲布袋除...
