水泥搅拌桩专项技术方案VIP免费

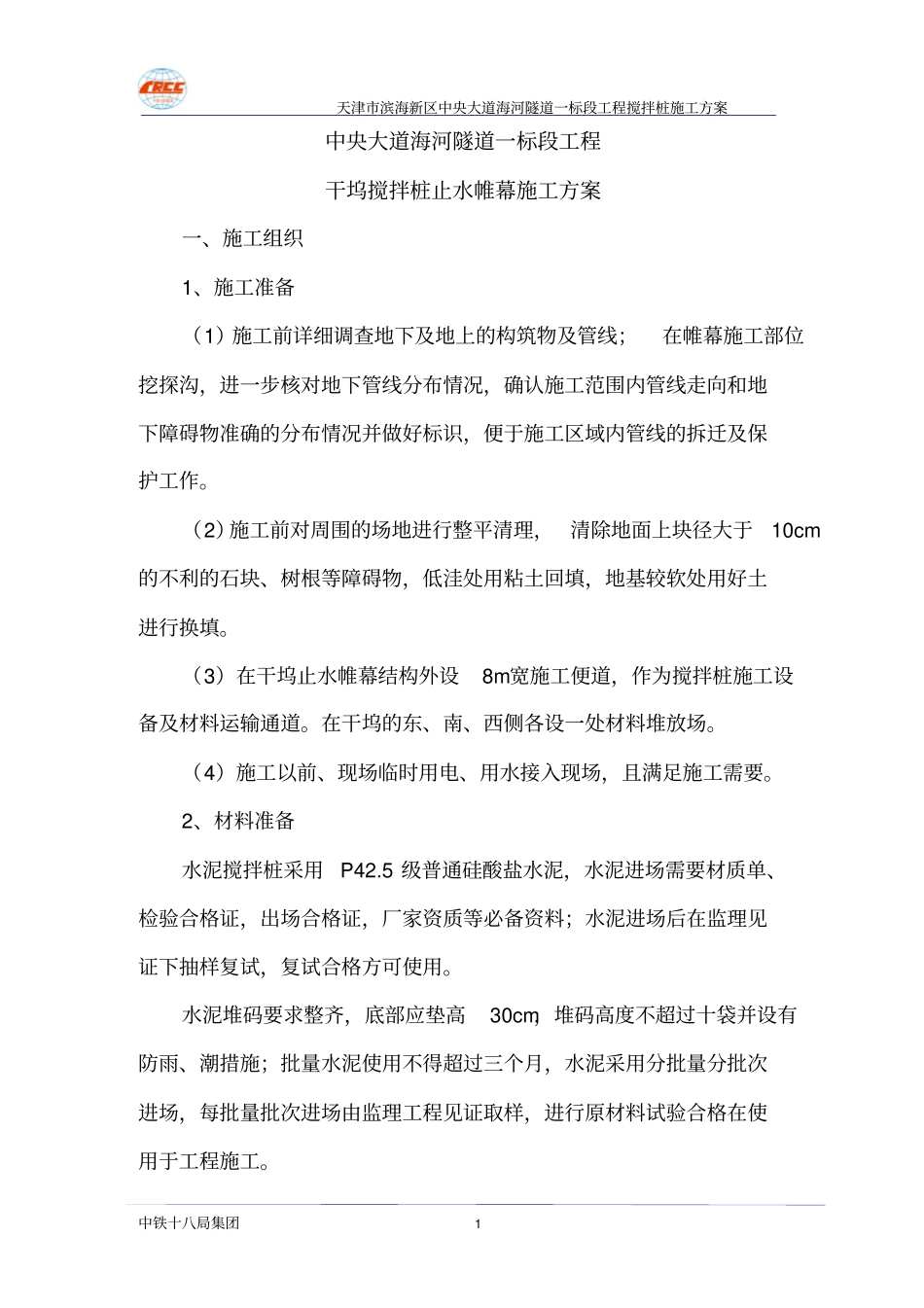

天津市滨海新区中央大道海河隧道一标段工程搅拌桩施工方案中铁十八局集团1中央大道海河隧道一标段工程干坞搅拌桩止水帷幕施工方案一、施工组织1、施工准备（1）施工前详细调查地下及地上的构筑物及管线；在帷幕施工部位挖探沟，进一步核对地下管线分布情况，确认施工范围内管线走向和地下障碍物准确的分布情况并做好标识，便于施工区域内管线的拆迁及保护工作。（2）施工前对周围的场地进行整平清理，清除地面上块径大于10cm的不利的石块、树根等障碍物，低洼处用粘土回填，地基较软处用好土进行换填。（3）在干坞止水帷幕结构外设8m宽施工便道，作为搅拌桩施工设备及材料运输通道。在干坞的东、南、西侧各设一处材料堆放场。（4）施工以前、现场临时用电、用水接入现场，且满足施工需要。2、材料准备水泥搅拌桩采用P42.5级普通硅酸盐水泥，水泥进场需要材质单、检验合格证，出场合格证，厂家资质等必备资料；水泥进场后在监理见证下抽样复试，复试合格方可使用。水泥堆码要求整齐，底部应垫高30cm，堆码高度不超过十袋并设有防雨、潮措施；批量水泥使用不得超过三个月，水泥采用分批量分批次进场，每批量批次进场由监理工程见证取样，进行原材料试验合格在使用于工程施工。天津市滨海新区中央大道海河隧道一标段工程搅拌桩施工方案中铁十八局集团2水：水源采用自来水，严禁使用地沟水或污水。3、测量放线按照建设单位提供的坐标控制点建立平面控制网及高程控制网，采用索佳全站仪对桩位进行逐个放样，每隔5根桩打设木桩确定桩位点并测设桩位高程。测量成果报监理工程师审批，满足设计要求后方可现场放样。施工过程中严格按照设计、规范要求控制搅拌桩止水帷幕中线。4、施工机械根据工程施工顺序、工期进度及目前可施工工程量，本工程拟投入步履式三轴水泥搅拌桩机一台、双轴搅拌桩机一台，及配套机械。拟投入机械设备见表1主要施工机械表。10151-深层搅拌机；2-起重机；3-工作平台；4-导向架；5-进水管；6-回水管；7-电缆；8-搅拌头；9-输浆压力胶管；10-冷却泵；11-贮水池；12-电气控制柜；13-灰浆泵；14-集料斗；15-灰浆搅拌机12811913143247651图5水泥搅拌机配套机械示意图表1机械配备表部位序号机械及设备名称型号及规格数量生产能力三轴搅拌桩1搅拌桩机ＳＰ-５G1800延米/天2泥浆泵PJ-523灰浆搅拌机Φ12002天津市滨海新区中央大道海河隧道一标段工程搅拌桩施工方案中铁十八局集团34空压机15水泵1双轴搅拌桩6搅拌桩机SJB-21500延米/天7泥浆泵BW250/5028灰浆搅拌机Φ120029水泵15、劳动力配置每施工班组由10～14人组成。（1）班长1名，负责施工指挥，协调各工序间操作联系，控制施工质量以及组织力量及时排除施工中出现的故障。（2）操机工1～2名，按照施工工艺，正确操纵深层搅拌机的下沉和提升，观察和检查机械运转情况，做好维修保养。（3）司泵工1名，负责指挥灰浆制备和泵送水泥浆液，进行材料用量统计和记录泵送时间，负责使用联络信号与前台操机工，记录员联系，做好灰浆设备的保养和输浆管路的清洗。（4）记录员1名，负责施工记录，详细记录搅拌机下沉、提升时间，搅拌桩每米的灌浆量和施工中的各项参数，配合操机工正确操纵电气控制仪表，并负责使用联系信号与后台司泵工联系。（5）拌浆工4～7名，按照工艺要求的配合比制备水泥浆液，按司泵工指挥将浆液倒入集料斗，负责各种生产用料的运输和供应。（6）机械工1名，负责全套深层搅拌机械的正常运转和维修，定期检查搅拌头尺寸。（7）电工1名，负责全套深层搅拌机械电器设备（包括夜施工照明）的安装和安全使用。四、成桩试验天津市滨海新区中央大道海河隧道一标段工程搅拌桩施工方案中铁十八局集团41、成桩试验内容及目的在干坞止水帷幕搅拌桩正式施工以前，拟在干坞外侧先进行搅拌成桩试验施工。试验桩共6棵，采用Φ650mm，桩长22.5m，相互咬合20cm。通过搅拌桩成桩试验，优化干坞止水帷幕搅拌桩各项工艺参数。图3搅拌桩试桩分布图2、设计参数按设计要求，干坞水泥搅拌桩采用P.O42.5级普通硅酸盐水泥，水泥掺量为20%，水灰比为1.2～1.5，龄期28天的无侧向限抗压强度大于0.8MPa、渗透系数不大于10-7cm/s。3、成桩试验...
