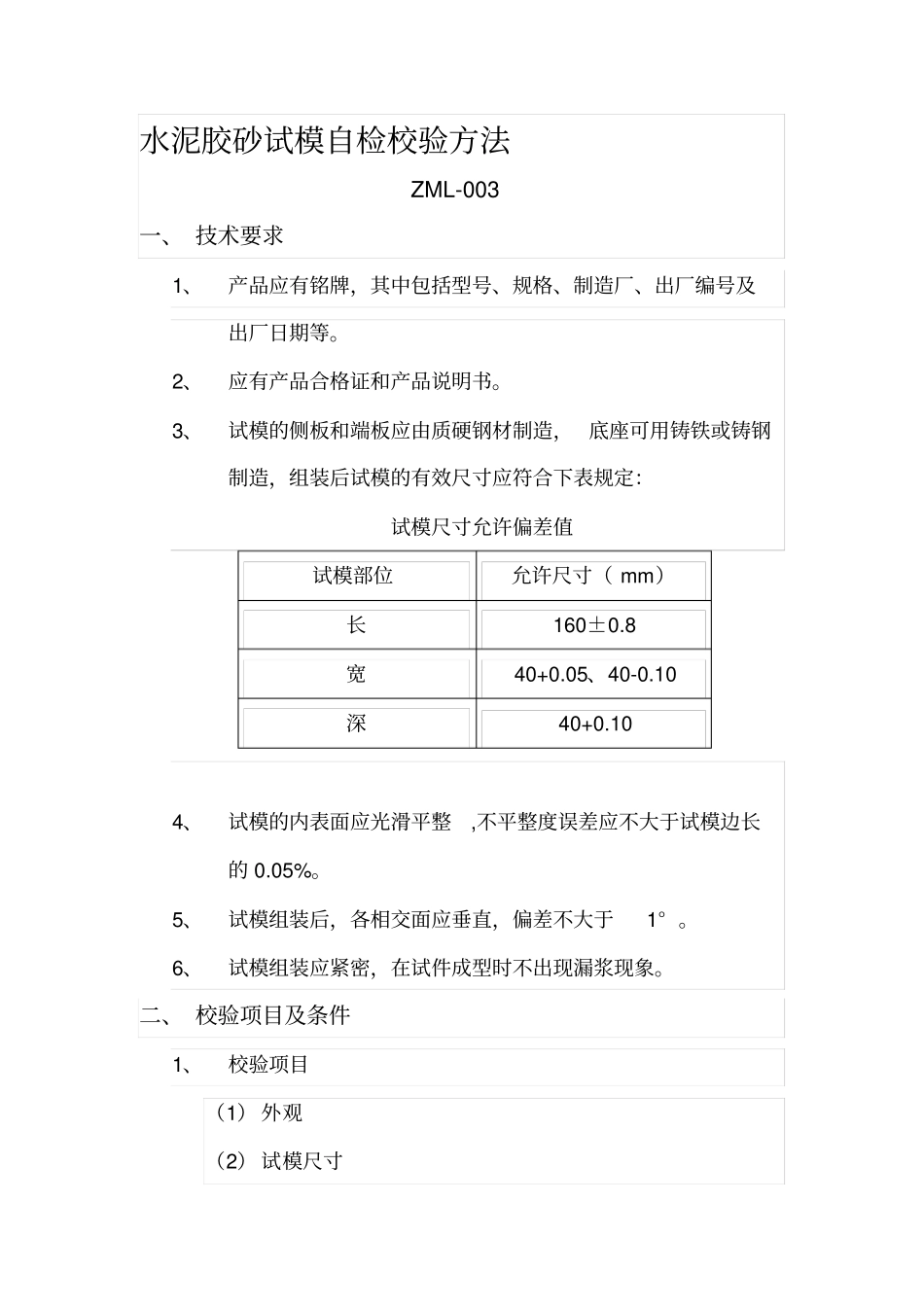

水泥胶砂试模自检校验方法ZML-003一、技术要求1、产品应有铭牌，其中包括型号、规格、制造厂、出厂编号及出厂日期等。2、应有产品合格证和产品说明书。3、试模的侧板和端板应由质硬钢材制造，底座可用铸铁或铸钢制造，组装后试模的有效尺寸应符合下表规定：试模尺寸允许偏差值试模部位允许尺寸（mm）长160±0.8宽40+0.05、40-0.10深40+0.104、试模的内表面应光滑平整,不平整度误差应不大于试模边长的0.05%。5、试模组装后，各相交面应垂直，偏差不大于1°。6、试模组装应紧密，在试件成型时不出现漏浆现象。二、校验项目及条件1、校验项目（1）外观（2）试模尺寸（3）试模内表面平整度（4）试模垂直度（5）试模漏浆检查2、校验用器具（1）游标卡尺：量程300mm，分度值0.02mm。（2）钢直尺：量程300mm，分度值1.0mm。（3）塞尺：厚度0.2~2mm。（4）万能角度尺：量程360°，分度值5′。三、校验方法1、按技术要求对试模的外观和资料进行检查。2、用游标卡尺对试模的有效尺寸进行测量。3、用钢直尺和塞尺对试模内表面、端板和底座进行平整度测量。4、用万能角度尺对组装后的试模进行垂直度测量。5、将装满水泥胶砂的试模按水泥胶砂强度检验方法的操作步骤在振动台上振动30s，检查是否有漏浆现象。四、校验结果处理全部项目均符合技术要求为合格。五、校验周期、记录与证书校验周期为12个月，。校验记录格式见下表，校验证书格式见附录Ⅰ。水泥胶砂试模校验记录ZMJ-003送检单位仪器编号校验号项目校验数据结果试模尺寸长mm宽mm深mm试模组装后漏浆检查结果试模内表面平整度%试模垂直度偏差°校验结论：校验员核验员校验日期：年月日
