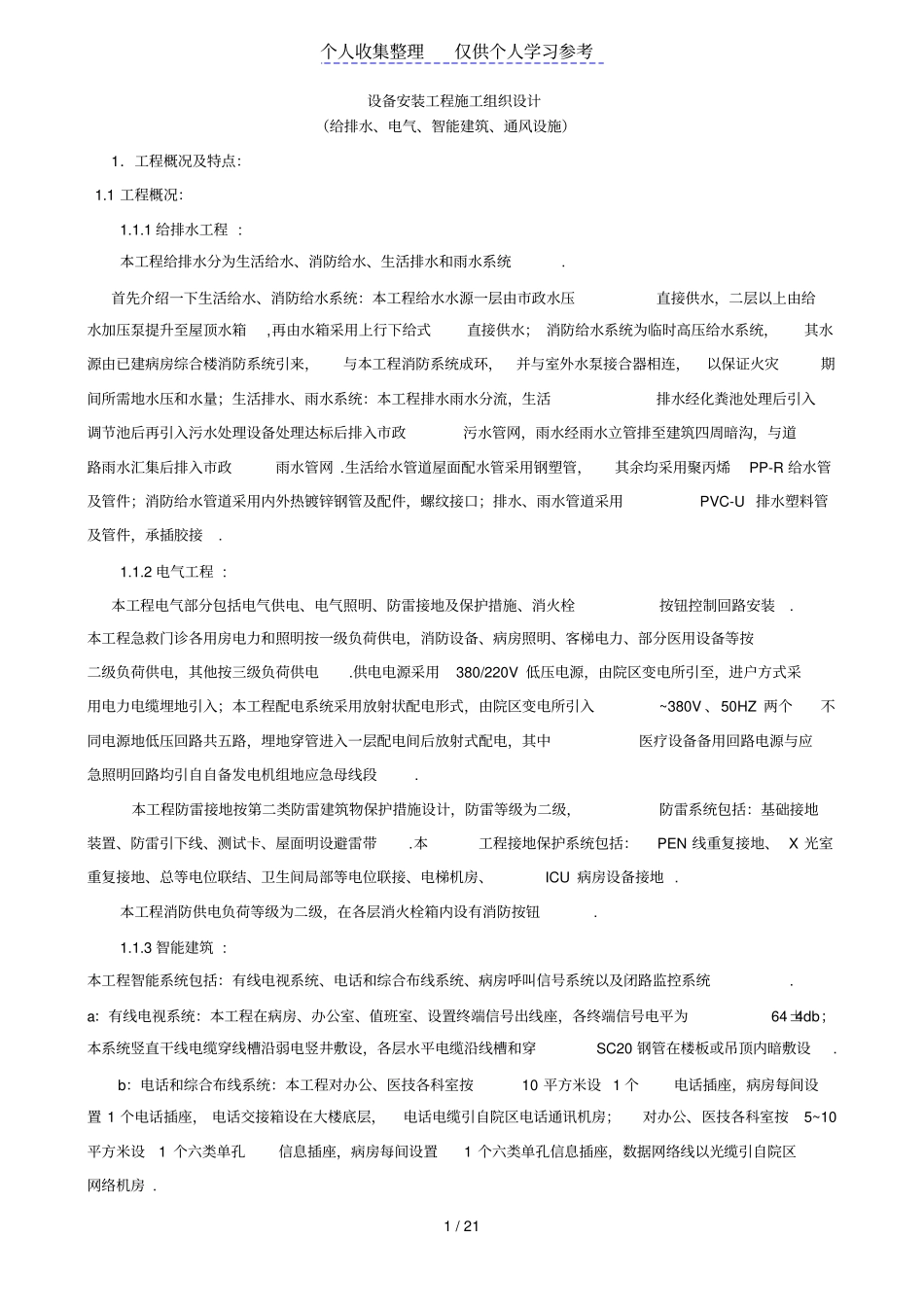

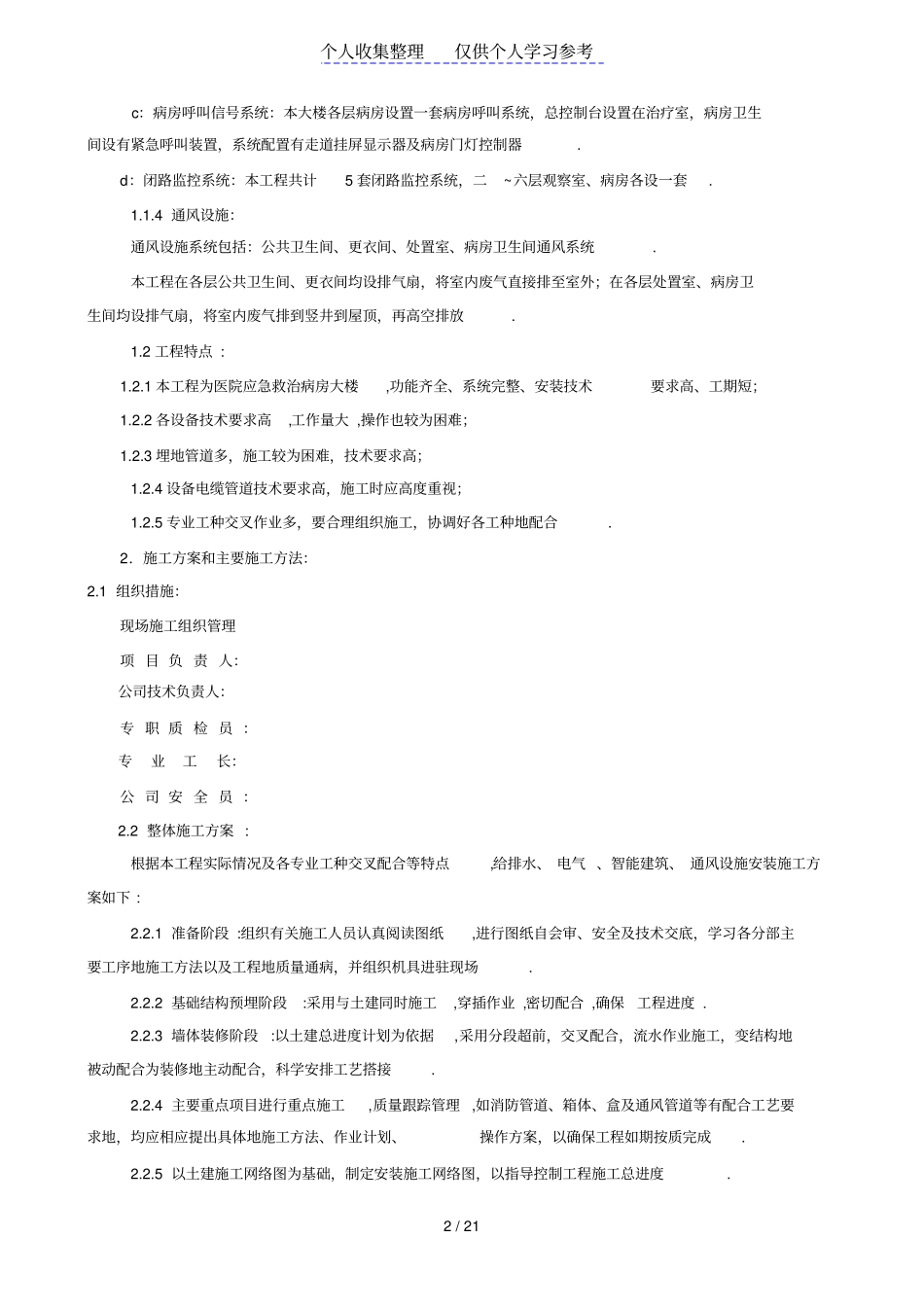

个人收集整理仅供个人学习参考1/21设备安装工程施工组织设计（给排水、电气、智能建筑、通风设施）1．工程概况及特点：1.1工程概况：1.1.1给排水工程:本工程给排水分为生活给水、消防给水、生活排水和雨水系统.首先介绍一下生活给水、消防给水系统：本工程给水水源一层由市政水压直接供水，二层以上由给水加压泵提升至屋顶水箱,再由水箱采用上行下给式直接供水；消防给水系统为临时高压给水系统，其水源由已建病房综合楼消防系统引来，与本工程消防系统成环，并与室外水泵接合器相连，以保证火灾期间所需地水压和水量；生活排水、雨水系统：本工程排水雨水分流，生活排水经化粪池处理后引入调节池后再引入污水处理设备处理达标后排入市政污水管网，雨水经雨水立管排至建筑四周暗沟，与道路雨水汇集后排入市政雨水管网.生活给水管道屋面配水管采用钢塑管，其余均采用聚丙烯PP-R给水管及管件；消防给水管道采用内外热镀锌钢管及配件，螺纹接口；排水、雨水管道采用PVC-U排水塑料管及管件，承插胶接.1.1.2电气工程:本工程电气部分包括电气供电、电气照明、防雷接地及保护措施、消火栓按钮控制回路安装.本工程急救门诊各用房电力和照明按一级负荷供电，消防设备、病房照明、客梯电力、部分医用设备等按二级负荷供电，其他按三级负荷供电.供电电源采用380/220V低压电源，由院区变电所引至，进户方式采用电力电缆埋地引入；本工程配电系统采用放射状配电形式，由院区变电所引入~380V、50HZ两个不同电源地低压回路共五路，埋地穿管进入一层配电间后放射式配电，其中医疗设备备用回路电源与应急照明回路均引自自备发电机组地应急母线段.本工程防雷接地按第二类防雷建筑物保护措施设计，防雷等级为二级，防雷系统包括：基础接地装置、防雷引下线、测试卡、屋面明设避雷带.本工程接地保护系统包括：PEN线重复接地、X光室重复接地、总等电位联结、卫生间局部等电位联接、电梯机房、ICU病房设备接地.本工程消防供电负荷等级为二级，在各层消火栓箱内设有消防按钮.1.1.3智能建筑:本工程智能系统包括：有线电视系统、电话和综合布线系统、病房呼叫信号系统以及闭路监控系统.a：有线电视系统：本工程在病房、办公室、值班室、设置终端信号出线座，各终端信号电平为64±4db；本系统竖直干线电缆穿线槽沿弱电竖井敷设，各层水平电缆沿线槽和穿SC20钢管在楼板或吊顶内暗敷设.b：电话和综合布线系统：本工程对办公、医技各科室按10平方米设1个电话插座，病房每间设置1个电话插座，电话交接箱设在大楼底层，电话电缆引自院区电话通讯机房；对办公、医技各科室按5~10平方米设1个六类单孔信息插座，病房每间设置1个六类单孔信息插座，数据网络线以光缆引自院区网络机房.个人收集整理仅供个人学习参考2/21c：病房呼叫信号系统：本大楼各层病房设置一套病房呼叫系统，总控制台设置在治疗室，病房卫生间设有紧急呼叫装置，系统配置有走道挂屏显示器及病房门灯控制器.d：闭路监控系统：本工程共计5套闭路监控系统，二~六层观察室、病房各设一套.1.1.4通风设施：通风设施系统包括：公共卫生间、更衣间、处置室、病房卫生间通风系统.本工程在各层公共卫生间、更衣间均设排气扇，将室内废气直接排至室外；在各层处置室、病房卫生间均设排气扇，将室内废气排到竖井到屋顶，再高空排放.1.2工程特点:1.2.1本工程为医院应急救治病房大楼,功能齐全、系统完整、安装技术要求高、工期短；1.2.2各设备技术要求高,工作量大,操作也较为困难；1.2.3埋地管道多，施工较为困难，技术要求高；1.2.4设备电缆管道技术要求高，施工时应高度重视；1.2.5专业工种交叉作业多，要合理组织施工，协调好各工种地配合.2．施工方案和主要施工方法：2.1组织措施：现场施工组织管理项目负责人：公司技术负责人：专职质检员：专业工长：公司安全员：2.2整体施工方案:根据本工程实际情况及各专业工种交叉配合等特点,给排水、电气、智能建筑、通风设施安装施工方案如下:2.2.1准备阶段:组织有关施工人员认真阅读图纸,进行图纸自会审、安全及技术交底，学习各分部主要工序地施工方法以及工程地质量通病，并组织机具进驻现场.2.2.2基础结构预埋阶段...
