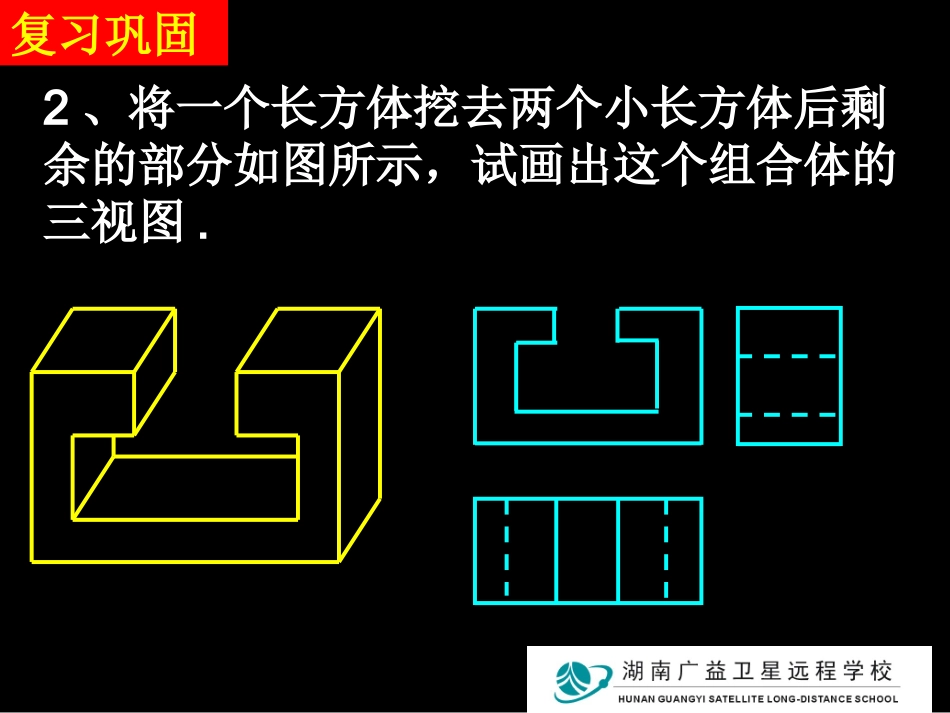

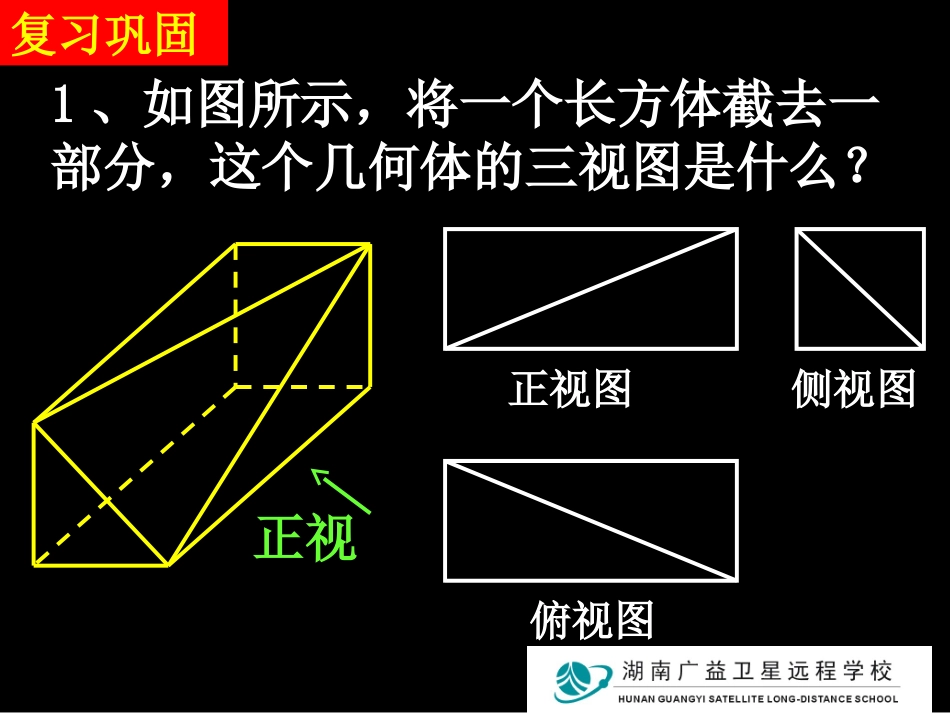

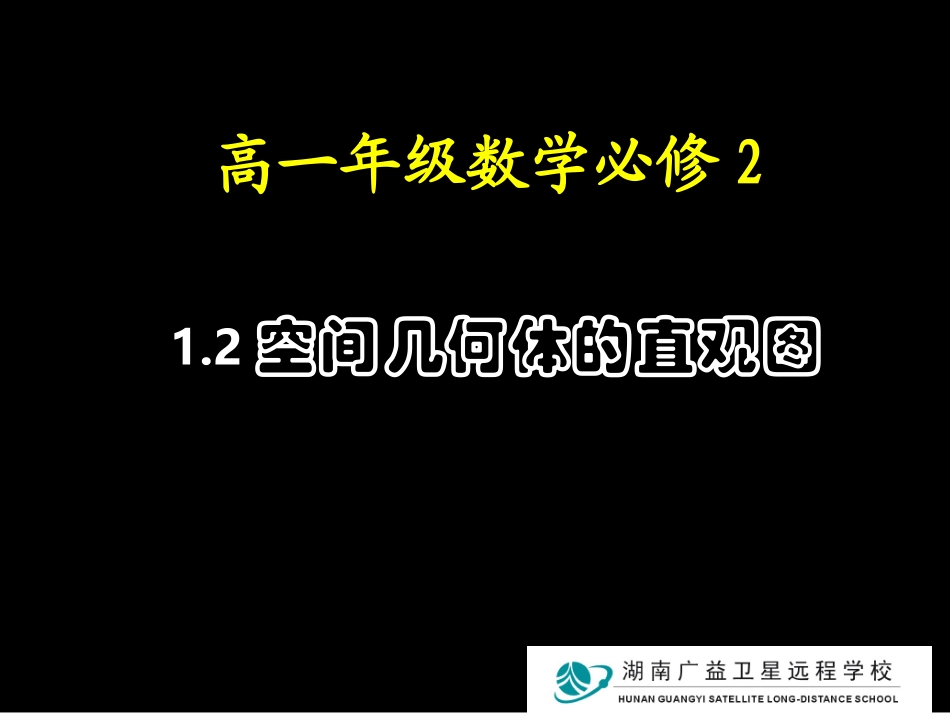

1.2空间几何体的直观图高一年级数学必修2复习巩固1、如图所示，将一个长方体截去一部分，这个几何体的三视图是什么？正视正视图侧视图俯视图2、将一个长方体挖去两个小长方体后剩余的部分如图所示，试画出这个组合体的三视图.复习巩固3、说出下面的三视图表示的几何体的结构特征.4、根据几何体的三视图，还原成几何体。对于柱体、锥体、台体及简单的组合体，在平面上应怎样作图才具有强烈的立体感？这涉及空间几何体的直观图的画法问题.1.2空间几何体的直观图探究1、画一个水平放置的平面图形的直观图.x′y′C′ABCDxyA′B′D′知识探究知识探究xyOABCDEFMNxy例１．用斜二测画法画水平放置的六边形的直观图。ABCDEF1在六边形中，取AD所在的直线为X轴，对称轴MN所在直线为Y轴,两轴交于点O。画相应的X轴和Y轴，两轴相交于点O,使xOy=45OxyOABCDEFMNOxyABCDEFMN1.2OMNN2以为中心,在X上取AD=AD，在y轴上取MN=以点为中心,画BC平行于x轴,并且等于BC;再以M为中心,画EF平行于x轴,并且等于EF.例１用斜二测画法画水平放置的六边形的直观图xyOABCDEFMNOxyABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEFABCDEF例１．用斜二测画法画水平放置的六边形的直观图1.斜二测画法：画多边形（1）在已知图形中取互相垂直的x轴和y轴，两轴相交于o点．画直观图时，把它画成对应的x′轴、y′轴，使，它确定的平面表示水平平面。（2）已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．（3）已知图形中平行于x轴的线段，在直观图中保持原长度不变；平行于y轴的线段，长度取半．xOy=45135或知识探究（一）知识探究（一）水平放置的平面图形的直观水平放置的平面图形的直观图的作法图的作法斜二测画法的基本步骤：（1）建坐标系，定水平面；（3）水平线段等长，竖直线段减半.（2）与坐标轴平行的线段保持平行；例２．用斜二测法画水平放置的圆的直观图ABCDEFxyOOxyABCDEFGHGHABCDEFxyOGH例２．用斜二测法画水平放置的圆的直观图知识探究（二):空间几何体的直观图的画法例例3.3.用斜二测画法画长用斜二测画法画长,,宽宽,,高分别是高分别是4cm,3cm,2cm4cm,3cm,2cm的长方体的直观图的长方体的直观图..xyZ1,90.xOz画轴.画x轴,y轴,z轴,三轴交于点O,使xOy=45OxyZO2MNPQ画底面.以O为中心,在x轴上取线段MN,使MN=cm;在轴上取线段PQ,使PQ=cm;分别过点和作y轴的平行线,过点和作x轴的平行线,设它们的交点分别为A,B,C,D,四边形ABCD就是长方形的底面ABCDABCDMNPQ41.5xyZOABCD3画侧棱.过A,B,C,D,各点分别作z轴的平行线,并在这些平行线上分别截取2cm长的线段AA,BB,CC,DD.ABCDMNPQ,4成图.顺次连接A,B,C,D,并加以整理去掉辅助线,将被遮挡住的部分改为虚线就可得到长方体的直观图.xyZOABCDABCDMNPQ,4成图.顺次连接A,B,C,D,并加以整理去掉辅助线,将被遮挡住的部分改为虚线就可得到长方体的直观图.ABCDABCD练习：怎样画底面是正三角形，且顶点在底面上的投影是底面中心的三棱锥？ABCMzBCASyoxBCAS画轴→画底面成图→画侧棱→zABo′A′B′oxyx′y′练习：已知一个几何体的三视图如下，这个几何体的结构特征如何？试用斜二测画法画出它的直观图.侧视图俯视图正视图练习：如图，一个平面图形的水平放置的斜二测直观图是一个等腰梯形，它的底角为45°，两腰和上底边长均为1，求这个平面图形的面积.ABCDABCD22S作业:P19练习：2，3（做书上）；P21习题1.2A组：4，5.
