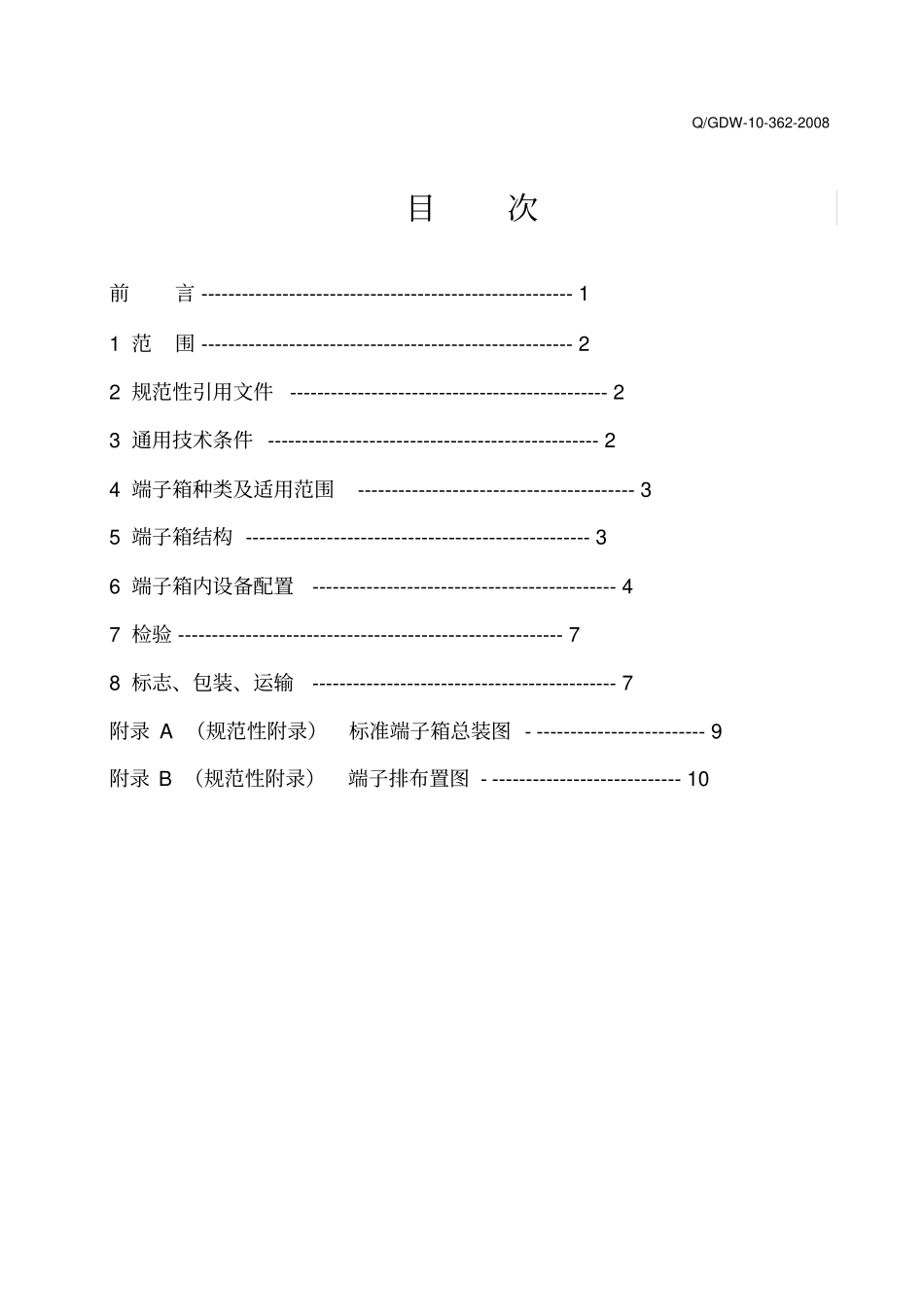

苏电生〔2008〕537号关于颁发《江苏省电力公司变电站端子箱技术标准》的通知各供电公司、省电力设计院、电力试验研究院：为规范公司系统变电站端子箱的结构工艺、箱内设备配置及操作面板布置，提高端子箱的安全可靠性，防止人员误操作，保障变电站的安全运行，现颁发《江苏省电力公司变电站端子箱技术标准》（Q/GDW-10-362-2008），请各单位遵照执行。附件：变电站端子箱（GDW-10-362-2008）二○○八年四月十八日主题词：变电站端子箱标准通知江苏省电力公司总经理工作部2008年4月18日印发校对：董勤伟份数：80份江苏省电力公司企业标准Q/GDW-10-362-2008变电站端子箱2008-02-05发布2008-02-15实施江苏省电力公司发布Q/GDWQ/GDW-10-362-2008目次前言-------------------------------------------------------11范围-------------------------------------------------------22规范性引用文件-----------------------------------------------23通用技术条件-------------------------------------------------24端子箱种类及适用范围-----------------------------------------35端子箱结构---------------------------------------------------36端子箱内设备配置---------------------------------------------47检验---------------------------------------------------------78标志、包装、运输---------------------------------------------7附录A（规范性附录）标准端子箱总装图--------------------------9附录B（规范性附录）端子排布置图-----------------------------10Q/GDW-10-362-20081前言本标准是为规范公司系统变电站端子箱的结构工艺、箱内设备配置及操作面板布置，提高端子箱的安全可靠性，防止人员误操作，保障变电站的安全运行而编制。本标准的编写格式和规则符合GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T600-2001《电力行业标准编写基本规定》的要求。本标准的附录A为规范性附录。本标准由江苏省电力公司生产技术部提出并解释。本标准由江苏省电力公司生产技术部归口。本标准起草单位：江苏省电力公司生产技术部、南通供电公司、扬州供电公司、苏州供电公司、南京供电公司、江苏省电力设计院。本标准主要起草人：董勤伟崔涛江涛季凌罗铁华朱健冒烨颖刘强马爱国Q/GDW-10-362-20082变电站端子箱1、范围本标准规定了变电站端子箱制造的技术要求、箱内设备配置要求、包装及运输要求。本标准适用于江苏省电力公司系统变电站端子箱的订货及安装。2、规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。GB7251《低压成套开关设备》GB4942.2-85《低压电器外壳防护等级》DL/T5155-2002《220kV-500kV变电所所用电设计技术规程》DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》IEC-439《低压成套开关设备和控制设备》IEC-439-2《工厂组装的低压开关设备和控制设备装置对母线干扰系统的补充要求》IEC-529《外壳防护等级的分类》3、通用技术条件3.1安装地点：变电站户内外3.2海拔高度：≤2000m3.3环境温度：-25℃～+40℃3.4最大日温差：25℃3.5环境相对湿度：90%（25℃）3.6防护等级：IP443.7抗地震能力：地面水平加速度：0.2gQ/GDW-10-362-20083垂直加速度：0.1g3.8二次回路工频耐压：2000V/1min4、端子箱种类及适用范围4.1XJ-1型端子箱：适用于500kV、220kV、110kV断路器间隔。4.2XJ-2型端子箱，适用于500kV、220kV、110kV压变间隔。4.3XJ-3型端子箱，适用于主变本体、主变中性点消弧线圈、35kV断路器间隔。4.4XJ-4型端子箱，适用于电容器间隔。5、端子箱结构5.1箱体材料端子箱的外壳采用整板不锈钢板（304型钢）弯制，外壳无接缝，表面拉丝组装成型；端子箱的整体应具有足够的机械强度，端子箱内部应使用牢固的连成一体的框架，安装板的厚度不小于3mm，箱体材料的厚度不小于1.5mm。端子箱的外壳如果采用工程塑料，必须为固定全封闭式，防水防潮，具有良好的屏蔽功能，并具有一定的抗老化、耐火和足够的机械强度。5.2端子箱采用整体箱体全封闭型结构。XJ-1，XJ-2，XJ-3...
