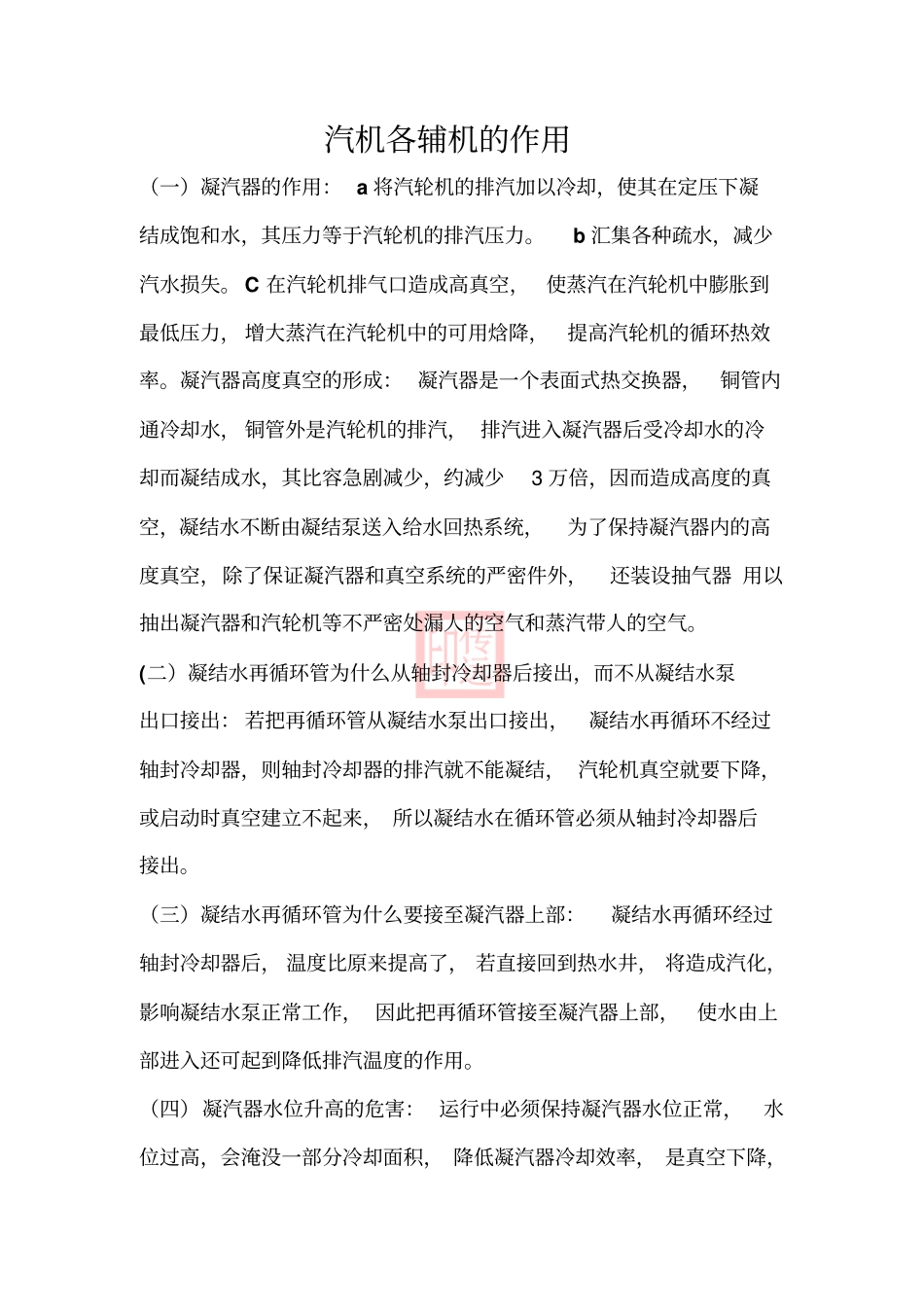

汽机各辅机的作用（一）凝汽器的作用：a将汽轮机的排汽加以冷却，使其在定压下凝结成饱和水，其压力等于汽轮机的排汽压力。b汇集各种疏水，减少汽水损失。C在汽轮机排气口造成高真空，使蒸汽在汽轮机中膨胀到最低压力，增大蒸汽在汽轮机中的可用焓降，提高汽轮机的循环热效率。凝汽器高度真空的形成：凝汽器是一个表面式热交换器，铜管内通冷却水，铜管外是汽轮机的排汽，排汽进入凝汽器后受冷却水的冷却而凝结成水，其比容急剧减少，约减少3万倍，因而造成高度的真空，凝结水不断由凝结泵送入给水回热系统，为了保持凝汽器内的高度真空，除了保证凝汽器和真空系统的严密件外，还装设抽气器用以抽出凝汽器和汽轮机等不严密处漏人的空气和蒸汽带人的空气。(二）凝结水再循环管为什么从轴封冷却器后接出，而不从凝结水泵出口接出：若把再循环管从凝结水泵出口接出，凝结水再循环不经过轴封冷却器，则轴封冷却器的排汽就不能凝结，汽轮机真空就要下降，或启动时真空建立不起来，所以凝结水在循环管必须从轴封冷却器后接出。（三）凝结水再循环管为什么要接至凝汽器上部：凝结水再循环经过轴封冷却器后，温度比原来提高了，若直接回到热水井，将造成汽化，影响凝结水泵正常工作，因此把再循环管接至凝汽器上部，使水由上部进入还可起到降低排汽温度的作用。（四）凝汽器水位升高的危害：运行中必须保持凝汽器水位正常，水位过高，会淹没一部分冷却面积，降低凝汽器冷却效率，是真空下降，凝结水过冷度增大，如果水位高过空气管口是，则凝汽器中的空气无法抽出，抽气器将失去作用，真空会急剧下降，如因铜管漏泄水位升高，会造成凝结水硬度增大，水质不合格。（五）空气冷却器的作用：保证发电机在允许的温度内正常运行，汽轮发电机运行时和其它电机一样要产生能量损耗，主要是涡流损失，这部分损耗功率在电机内部转变为热量，因而使发电机转子和定子线圈发热，为了不使发电机线圈的绝缘材料因温度过高而降低其绝缘强度，引起绝缘损坏高，必须不断地排出这些由于损耗而产生的热量。（六）均压箱的作用：均压箱用来平衡汽封汽源压力的，保证进入前后汽封的蒸汽压力在一个规定范围内，一般情况下，均压箱和汽封汽源相连，当均压箱压力高于规定值时向凝汽器排汽降低压力（均压箱a管路连接凝汽器是降低压力b管路连接凝汽器是疏水管路，相同于低压加热器与汽封加热器的疏水管）当均压箱压力低于规定压力值时汽封汽源对其进行补充。（七）轴封加热器的作用：是回收汽封漏气用来加热凝结水从而减少轴封漏汽及热量损失，并改善车间的环境条件，随轴封漏汽进入的空气，常用连通管引到涉水抽气器扩压管处，靠后者的负压来抽除，从而确保轴封加热器的微真空状态，这样，各轴封的第一腔室也保持微真空，轴封汽不会外泄，它和均压箱没有直接的关联。（八）汽封加热器：汽封加热器与轴封加热器是同一设备，轴封蒸汽被冷却了，所以叫轴封冷却器；凝结水被加热了，所以叫轴封加热器。轴封加热器又叫轴封冷却器、汽封加热器。现代生产的汽轮机，轴封系统多采用自密封的型式，热力系统上就只有一个轴封冷却器，不同的厂也有不同的叫法，其实指的都是同一个设备。原理：回收轴封漏汽，前后轴封漏气进入轴加表面试换热器加热凝结水、提高热效率。轴加带有轴抽风机把轴加汽侧抽到负压便于漏气回收、产生的疏水到凝汽器。轴加一般是随机启动的。高压蒸汽在扩散管高速流出，在喷嘴处形成负压，把多余的汽封汽抽出，再利用这些汽加热凝结水。如果有轴封加热器水位低了可能漏空真空泵的换热效果差了真空低初压和终压不变时主气温度低了循环热效率也就低了真空也会低。（九）轴封抽风机的作用：随轴封漏汽进入的空气，常用连通管引到射水抽汽器扩压管处，靠射水抽气器的负压来抽除，从而确保轴封加热器的微真空状态。这样，各轴封与轴封加热器所连接的腔室压力降低，轴封汽不外泄。也有利用轴封抽气器或抽风机制造负压、排放混杂空气的。轴封抽气器一般为射汽抽气器，其配套轴封加热器分两级，漏汽混合物进入一级，蒸汽被凝结，空气被抽吸，和工作蒸汽混合，扩压后排放第二级，蒸汽被凝结，空气通过排气口排放。（...
