汽车电器构造与维修复习题纲交流发电机概要VIP免费

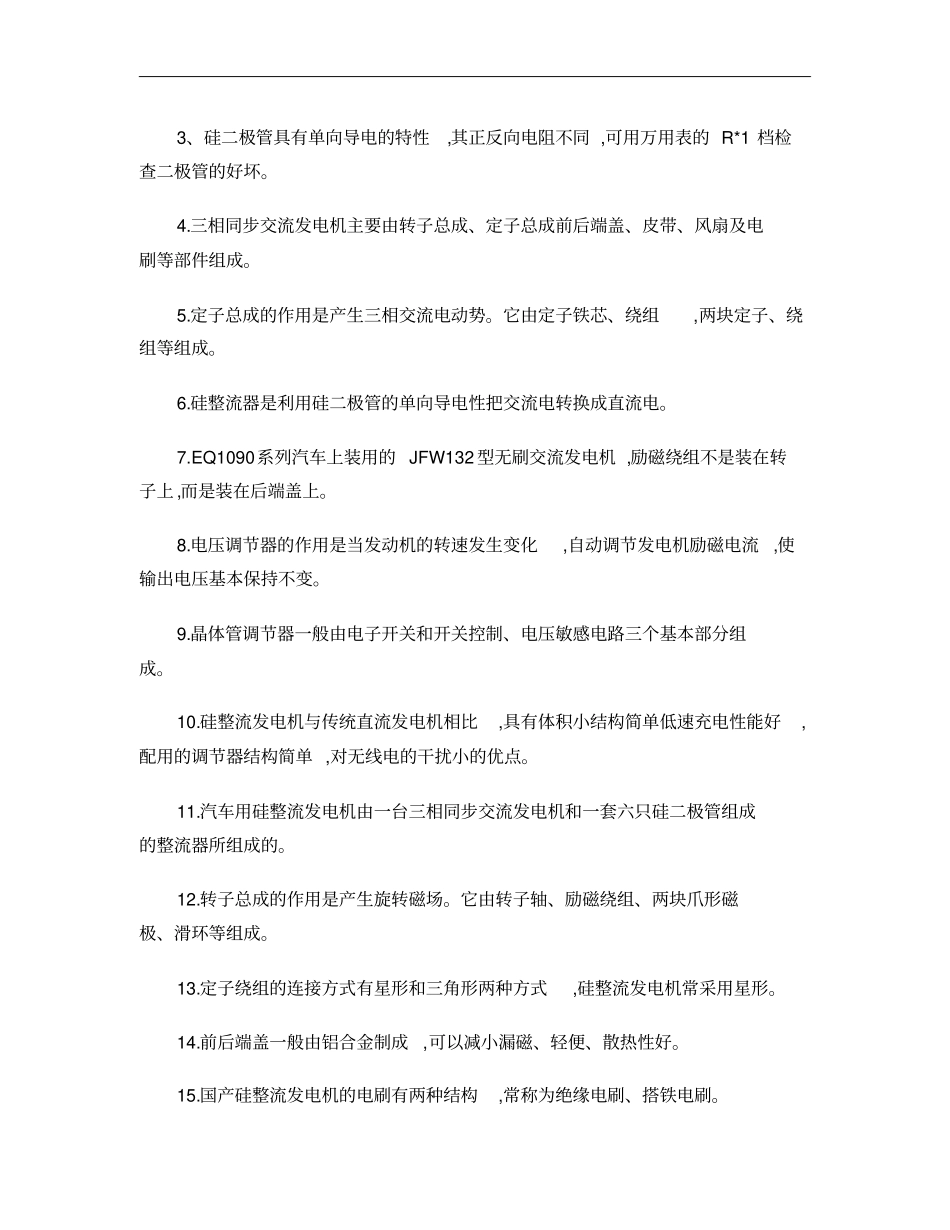

【项目一电源系——任务二:交流发电机及其电压调节器】〖复习提纲〗1、充电系统的组成2、交流发电机的组成3、何谓自励?何谓他励?4、六管、八管、九管、十一管交流发电机的区别?5、转子的作用及组成?6、定子的作用及组成?7、交流发电机整流器的作用及组成8、如何判断交流发电机的正负二极管?9、电压调节器的作用10、晶体管调节器调节磁场电流的方法?11、定子绕组检查断路、搭铁的方法12、转子检查绝缘、短路及断路的方法13、正负二极管检测的方法14、充电系的几种常见故障及故障原因一、填空题1、汽车充电系统由交流发电机、蓄电池、调节器及充电状态指示装置组成。2、交流发电机的励磁方式有他励、自励两种。3、硅二极管具有单向导电的特性,其正反向电阻不同,可用万用表的R*1档检查二极管的好坏。4.三相同步交流发电机主要由转子总成、定子总成前后端盖、皮带、风扇及电刷等部件组成。5.定子总成的作用是产生三相交流电动势。它由定子铁芯、绕组,两块定子、绕组等组成。6.硅整流器是利用硅二极管的单向导电性把交流电转换成直流电。7.EQ1090系列汽车上装用的JFW132型无刷交流发电机,励磁绕组不是装在转子上,而是装在后端盖上。8.电压调节器的作用是当发动机的转速发生变化,自动调节发电机励磁电流,使输出电压基本保持不变。9.晶体管调节器一般由电子开关和开关控制、电压敏感电路三个基本部分组成。10.硅整流发电机与传统直流发电机相比,具有体积小结构简单低速充电性能好,配用的调节器结构简单,对无线电的干扰小的优点。11.汽车用硅整流发电机由一台三相同步交流发电机和一套六只硅二极管组成的整流器所组成的。12.转子总成的作用是产生旋转磁场。它由转子轴、励磁绕组、两块爪形磁极、滑环等组成。13.定子绕组的连接方式有星形和三角形两种方式,硅整流发电机常采用星形。14.前后端盖一般由铝合金制成,可以减小漏磁、轻便、散热性好。15.国产硅整流发电机的电刷有两种结构,常称为绝缘电刷、搭铁电刷。16.正管子的中心引线为正极,管壳为负极,常用红色字标明,或用红色绝缘物填充管内。17.硅整流器的六只二极管接成三相桥式全波整流电路。18.上海桑塔纳轿车用JFZ1813E型硅整流发电机的整流器安装在后端盖外侧。19.九管硅整流发电机的特点是励磁电路中增加了三个小功率的励磁二极管。20.中性点“N”对发电机外壳之间的电压叫做中性点电压,其值等于发电机直流输出电压的一半。21.硅整流发电机是先由他励,再转入自励正常发电。22.无刷交流发电机因转子上无励磁绕组,因而省去了电刷和滑环,使得结构简单,故障较少,提高了工作的可靠性。23.东风EQ1090系列汽车上装用的JFW132型无刷交流发电机,励磁绕组不是装在转子上,而是装在后端盖上。24.硅整流发电机电压调节器按其结构特点和工作原理可分为触点调节器和半导体式调节器。25.半导体式调节器分为晶体管和集成电路两种。26.具有内装式调节器的交流发电机称为整体式交流发电机。27.磁场继电器的作用是自动接通和截断硅整流发电机励磁电路。28.磁场继电器与双级触点式调节器合装为一总成,对外有四个接线柱,即电池、开关、中点和接柱,磁场必须与具有中性点接柱的硅整流发电机配套使用。二、判断题(正确的打“√”,错误的打“×”1.三相同步交流发电机的作用是将交流电变为稳恒电流。(×2.散热板上压装的三个硅二极管是负极管子。(×3.发电机全部是负极搭铁。(×4.硅整流二极管的特性是单向导电性能。(×5.汽车刚起动时,硅整流发电机是他励,随后一直是自励的。(×6.硅整流发电机,在自励正常运转发电时,充电指示灯断电熄灭。(√7.三相交流发电机又称为三相同步交流发电机。(×8.充电指示灯灭说明发电机有故障。(×9.充电指示灯亮即为蓄电池处于充电状态。(×三、选择题1、一般硅整流发电机都采用A连接,即每相绕组的首端分别与整流器的硅二极管相接,每相绕组的尾端在一起,形成中性点(N。A、星型B、串C、三角型D、并2、整流器的作用是把三相同步交流发电机产生的A电转换成B电输出,它一般用六个硅二极管接成三相桥式全波整流电路。A、交流电B、直流电C、低压D、高压3、当发电机低速运转,电压A蓄电池电动势时,蓄电池向调压器磁化线圈供电,同时进行他...
