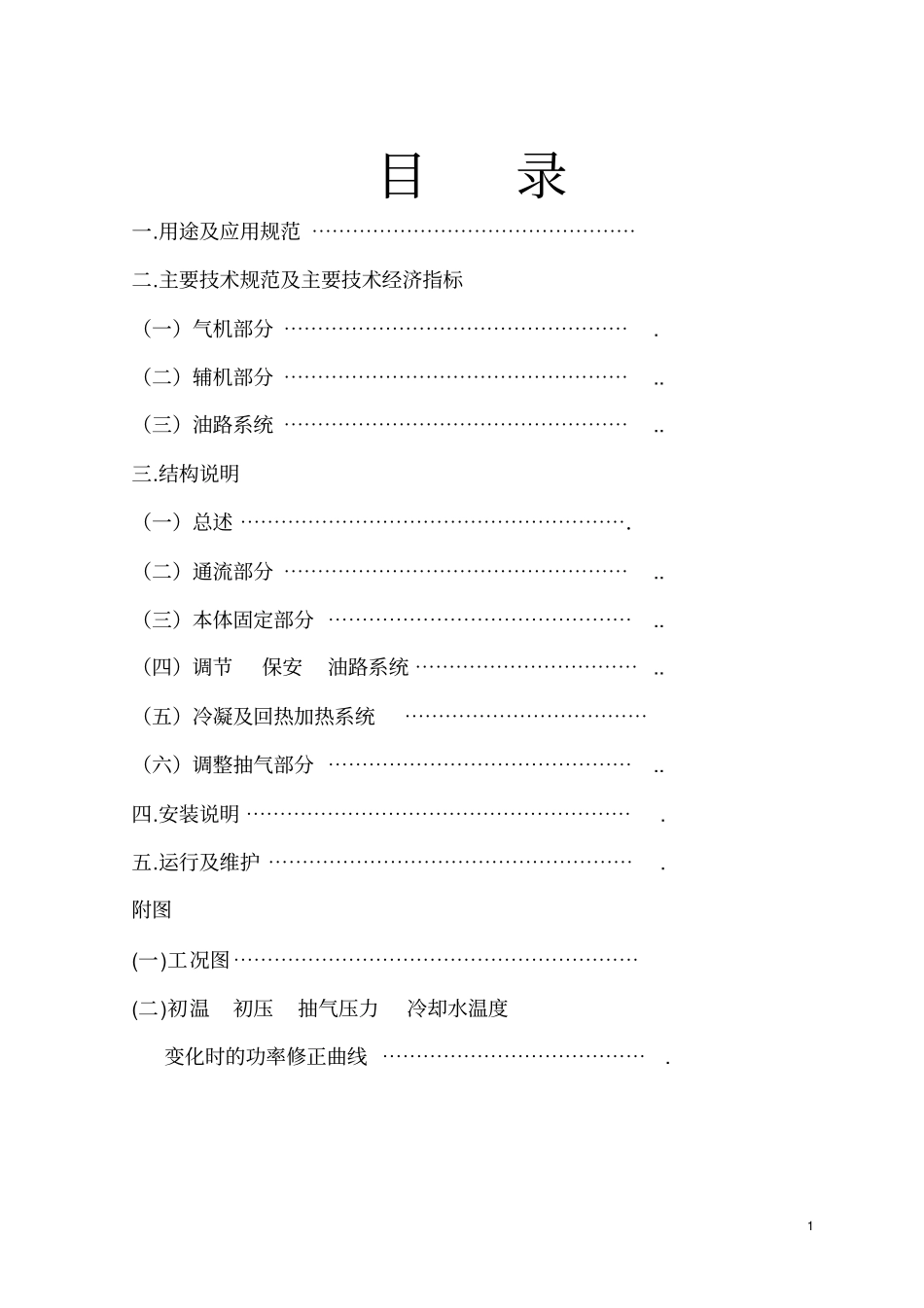

C6-3.43/0.496000KW抽气式汽轮机安装使用说明书1目录一.用途及应用规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二.主要技术规范及主要技术经济指标（一）气机部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.（二）辅机部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..（三）油路系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..三.结构说明（一）总述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.（二）通流部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..（三）本体固定部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..（四）调节保安油路系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..（五）冷凝及回热加热系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（六）调整抽气部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..四.安装说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.五.运行及维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.附图(一)工况图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(二)初温初压抽气压力冷却水温度变化时的功率修正曲线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2一、用途及应用范围C6-3.43/0.49型汽轮机，系单杠，中温中压，冲动冷，凝式，单抽式汽轮机。额定功率为6000KW，与QF-6-2型汽轮机，锅炉及其它附属设备等配套组成成套发电供热设备。其特点是结构简单紧凑，操作方便，安全可靠，适用于造纸，造糖等企业的自备电站或热电站，机组的工业抽气量与电负荷可按用户的需要分别进行调整，以提高系统的经济性，机组也允许在纯冷凝工况（即工业抽气量为零）下运行。但不能用于拖动变速旋转的机械。二主要技术规范及主要技术经济指数（一）主机部分型号：C6-3.43/0.49产品代号：RD50额定（经济）功率（）汽轮机型号C6-3.43/0.981本厂产品代号D53额定（经济）功率（KW）6000转速（r/min）3000转向顺汽流方向看为顺时针临界转速1625额定/最大进气量（t/h）57.5/68（二）主气门前蒸汽参数及其允许之变化范围设计：3.43Mpa435℃3最高：3.63Mpa445℃最低：3.14Mpa420℃冷却水温设计：27℃最高：33℃排气压力：在经济（额定）负荷（设计参数额定抽汽量下）时为0.0072Mpa注：在上述蒸汽参数偏差范围内，允许汽轮机按额定功率长期运行。若蒸汽温度超过上限值5℃以内运行时，每次不得超过30min，全年累计时数不得超过20h；若蒸汽初参数为最低及冷却水温度为最高同时发生，则不保证发额定功率调整抽气如下表型号压力Mpa(ata)温度（℃）抽气量（t/h）额定工况变化范围额定功率最大功率C6-3.43/0.490．490．392-0．6862484556．25机组汽耗当调整抽气量为额定值，蒸汽参数及冷却水温度为设计值，发电机效率为0.953，机组发经济功率时，9.58Kg/千瓦；纯冷凝工况下，机组汽耗为4.73公斤/千瓦.小时。注：汽耗之保证范围为±5%锅炉给水温度（正常值）:142.43℃汽轮机本体重量：约22.2t转子重量3000Kg4汽轮机上半部重（即检修时最大起重量）：10t主气门进气管公称直径：DN250主气门出气管公称直径：2×DN125蒸气室进气管公称直径：2×DN250调整抽气管道及止回阀公称直径：DN400非调整抽气管道及止回阀公称直径：DN150后气缸排气口内径：1100mm双列复速级叶轮：2个单列复速级叶轮：7个高低压调节气阀：均为群阀题板式，见下表：高压调节汽阀：（除第一阀为梨形阀外，其余为球形阀）第一阀第二阀第三阀第四阀第五阀第六阀C6-3.43/0.49Φ40Φ50Φ65Φ65Φ55Φ55低压调节汽阀第一阀第二阀第三阀第四阀第五阀第六阀C6-3.43/0.49Φ100Φ80Φ80Φ100Φ100调节器式样：全液压式调节器特性：1速度不等率：5%2迟缓率：≦0.5%3同步器作用范围：可将正常运行转速作-4~+6%的改变，同步器微电机型号：A05624转速：1400r/min4抛全负荷时，转速短时升高，不至使危急遮断器动作。5调压不等率：10%56压力调节器作用范围：4-7公斤/厘米2危急遮断器动作转速：3300~3360（r/min）转子轴向位移许可值:＜0.7mm前气缸材料：ZG20crmo-1+7后气缸材料：HT250-1+7叶轮材料：34CrMo-2+5+7喷嘴，叶片材料：1Gr13-5主轴材料：34CrMo-2+5+7联轴器材料：45-1+7汽轮机本体外形尺寸：长：4248mm宽：2665mm高：2820mm运行层地面至汽轮机轴线的中心标高：630mm（三）辅机部分：冷凝器：数值型式双路双流程表面式冷却面积560正...
