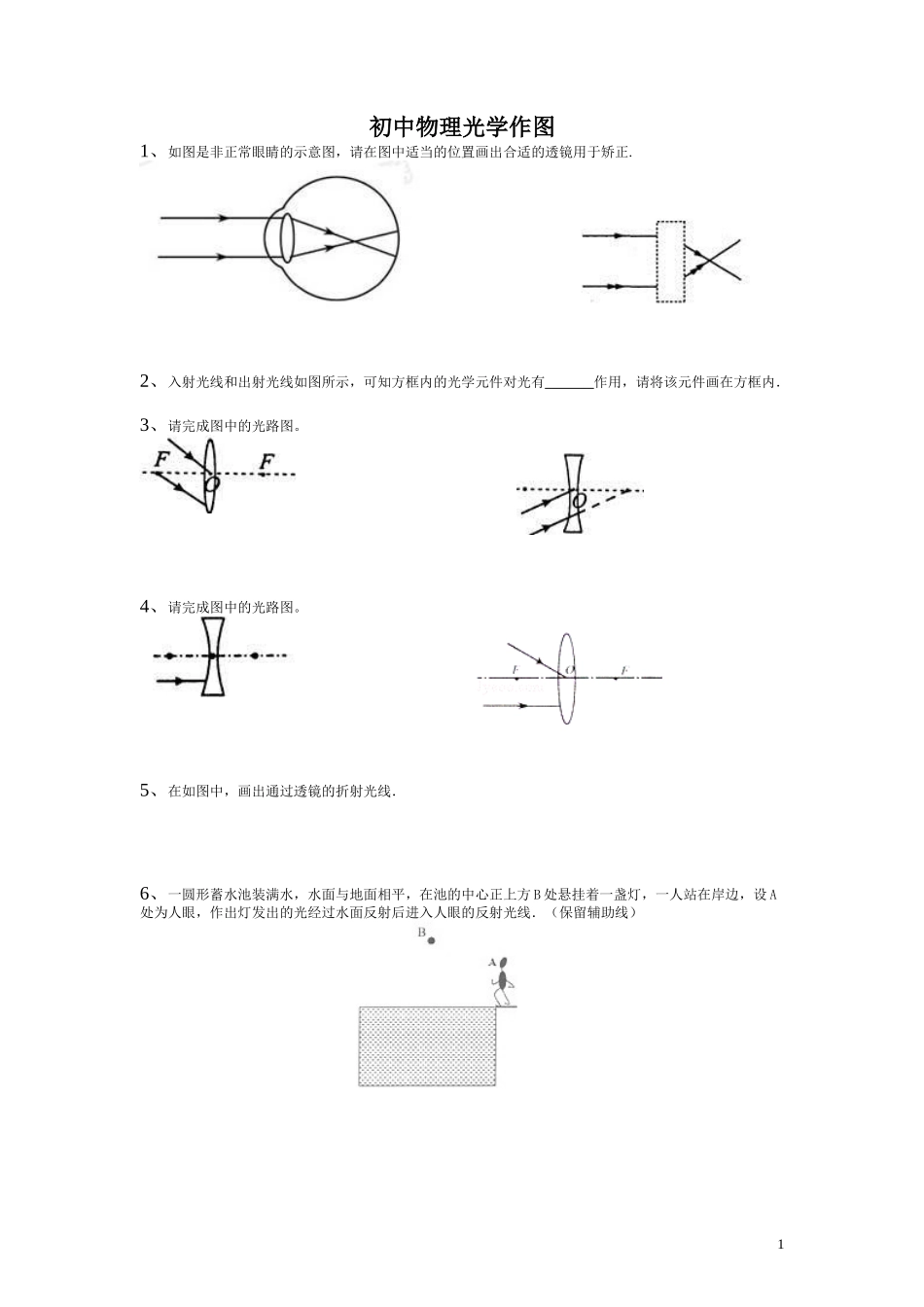

1初中物理光学作图1、如图是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正.2、入射光线和出射光线如图所示，可知方框内的光学元件对光有_______作用，请将该元件画在方框内．3、请完成图中的光路图。4、请完成图中的光路图。5、在如图中，画出通过透镜的折射光线．6、一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线．（保留辅助线）27、在图中画出物体AB在平面镜MN中所成的像A¢B¢。8、如图所示，AO为入射光线，ON为法线。请画出入射光线AO的反射光线。9、（6分）按照题目要求作图。（1）如图甲，请作出物体AB在平面镜中所成的像A′B′．（2）图乙中乒乓球漂浮在水面上，画出乒乓球受力的示意图．（3）在图丙中，请用笔划线代替导线将三孔插座、电灯和开关正确连入家庭电路．10、（6分）按照题目要求作图：(1)如图所示，一束光射向凸透镜经折射后射到一个平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。(2)如图所示，足球在水平草地上向右减速滚动，请画出足球所受力的示意图．(3)小磁针静止时的位置如图所示。请标出电源的“＋”“－”极和磁感线的方向。
