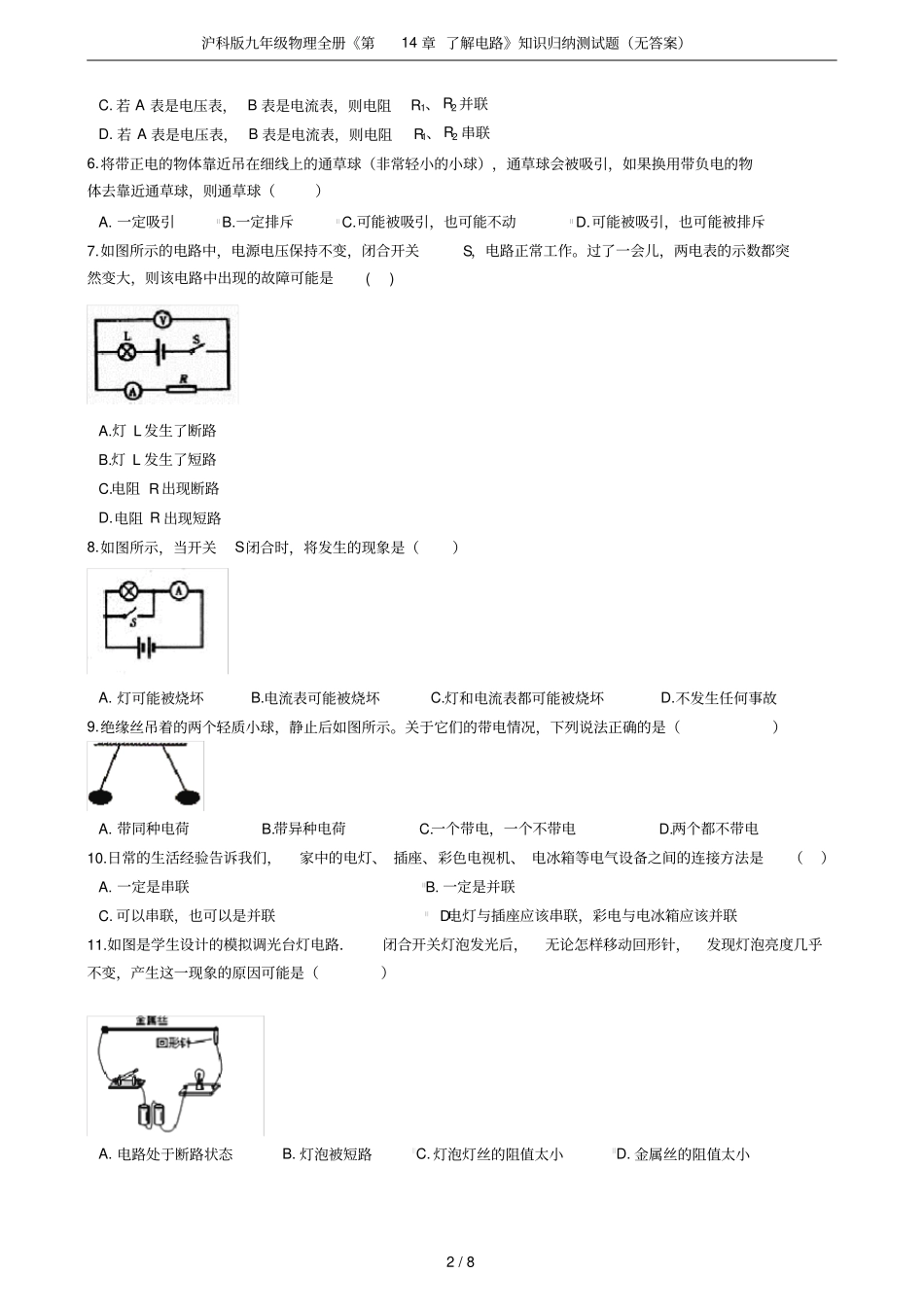

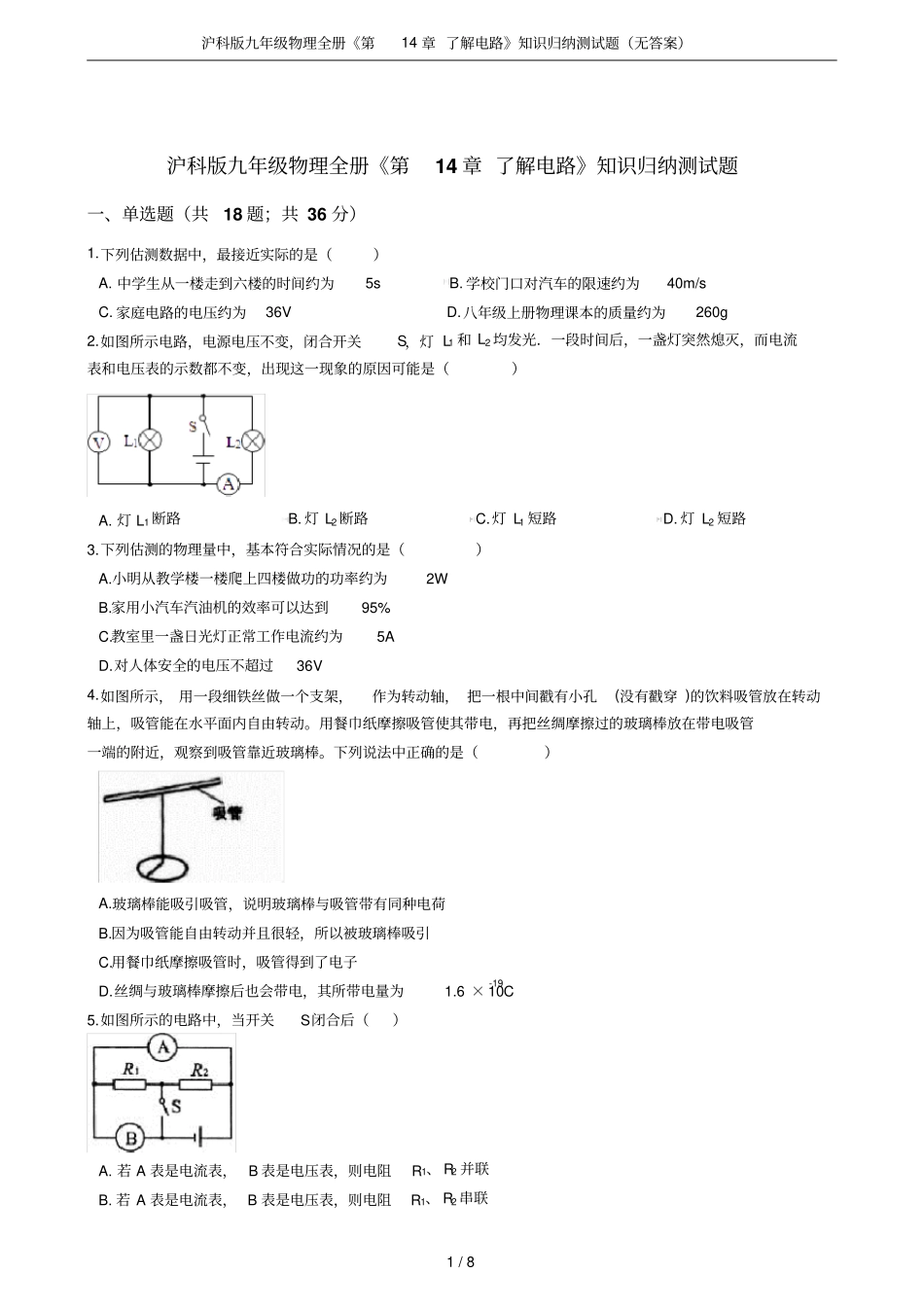

沪科版九年级物理全册《第14章了解电路》知识归纳测试题（无答案）1/8沪科版九年级物理全册《第14章了解电路》知识归纳测试题一、单选题（共18题；共36分）1.下列估测数据中，最接近实际的是（）A.中学生从一楼走到六楼的时间约为5sB.学校门口对汽车的限速约为40m/sC.家庭电路的电压约为36VD.八年级上册物理课本的质量约为260g2.如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路3.下列估测的物理量中，基本符合实际情况的是（）A.小明从教学楼一楼爬上四楼做功的功率约为2WB.家用小汽车汽油机的效率可以达到95%C.教室里一盏日光灯正常工作电流约为5AD.对人体安全的电压不超过36V4.如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，再把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察到吸管靠近玻璃棒。下列说法中正确的是（）A.玻璃棒能吸引吸管，说明玻璃棒与吸管带有同种电荷B.因为吸管能自由转动并且很轻，所以被玻璃棒吸引C.用餐巾纸摩擦吸管时，吸管得到了电子D.丝绸与玻璃棒摩擦后也会带电，其所带电量为1.6×10-19C5.如图所示的电路中，当开关S闭合后（）A.若A表是电流表，B表是电压表，则电阻R1、R2并联B.若A表是电流表，B表是电压表，则电阻R1、R2串联沪科版九年级物理全册《第14章了解电路》知识归纳测试题（无答案）2/8C.若A表是电压表，B表是电流表，则电阻R1、R2并联D.若A表是电压表，B表是电流表，则电阻R1、R2串联6.将带正电的物体靠近吊在细线上的通草球（非常轻小的小球），通草球会被吸引，如果换用带负电的物体去靠近通草球，则通草球（）A.一定吸引B.一定排斥C.可能被吸引，也可能不动D.可能被吸引，也可能被排斥7.如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是()A.灯L发生了断路B.灯L发生了短路C.电阻R出现断路D.电阻R出现短路8.如图所示，当开关S闭合时，将发生的现象是（）A.灯可能被烧坏B.电流表可能被烧坏C.灯和电流表都可能被烧坏D.不发生任何事故9.绝缘丝吊着的两个轻质小球，静止后如图所示。关于它们的带电情况，下列说法正确的是（）A.带同种电荷B.带异种电荷C.一个带电，一个不带电D.两个都不带电10.日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（）A.一定是串联B.一定是并联C.可以串联，也可以是并联D.电灯与插座应该串联，彩电与电冰箱应该并联11.如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论怎样移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A.电路处于断路状态B.灯泡被短路C.灯泡灯丝的阻值太小D.金属丝的阻值太小沪科版九年级物理全册《第14章了解电路》知识归纳测试题（无答案）3/812.如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（）A.L1两端的电压是2VB.L2两端的电压是4VC.L1两端的电压是4VD.L2两端的电压是6V13.在电路中有两盏正常发光的电灯和一个开关，当断开开关时，下列判断正确的是（）A.若两灯都不亮，说明两灯是串联的B.若两灯都不亮，说明两灯是并联的C.若只有一盏灯亮，说明两灯是串联的D.若只有一盏灯亮，说明两灯是并联的14.如图所示，开关S闭合时，可能发生的现象是（）A.L1被烧坏B.L2被烧坏C.电池被烧坏D.L1发光、L2不发光15.与实物图相对应的电路图是图中的（）A.B.C.D.16.王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态．他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱．这时出现的现象是（）A.用电压表接触后，表的读数为220伏，同时电灯发光B.用电压表接触后，表的读数为零，电灯不发光C.用电流表接触后，表的读数为0.45安，电灯不发光D.用电流表接触后，表的读数为0.45安，同时电灯发光17.如图所示，电源电压保持不变，闭合开关S，灯不亮，...
