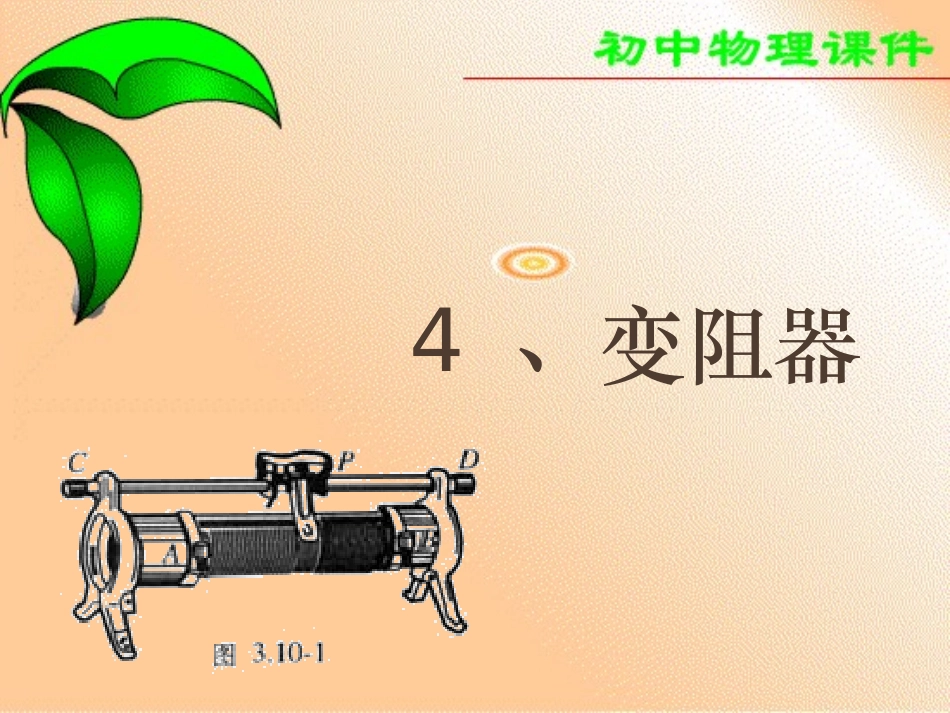

1.导体的电阻的大小由哪些因素决定？导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度和横截面积,导体的电阻还与温度有关。复习回顾：2.根据决定电阻大小的因素，要改变导体的电阻，改变哪个因素最方便？决定电阻大小的因素导体的材料导体的温度导体的横截面积导体的长度4、变阻器1、理解变阻器的工作原理2、了解变阻器的构造、在电路图中的符号3、通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法原理：通过改变导体在电路中的长度来改变电阻原理：通过改变导体在电路中的长度来改变电阻滑动变阻器的铭牌•铭牌：“20Ω”表示该滑动变阻器的最大电阻，2A表示该滑动变阻器允许通过的最大电流。•铭牌中的“20Ω2A”是什么含义？•电路图电路图符号：符号：•结构结构示意示意图图1.电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？2.哪两个接线柱之间的电阻是不变的？3.哪两个接线柱之间的电阻很小,几乎为零？4.移动滑片时，哪两个接线柱之间的电阻随着改变？向哪个方向移动时电阻变大？思考：思考：2.滑动变阻器的使用使用规则：③闭合电路前，应将滑动变阻器滑片调到阻值最大的位置上（目的是保护电路）②接线方法：“一上一下串联接入电路”①弄清变阻器的最大值和允许通过的最大电流说明不能使滑动变阻器电阻变化的接法有两种，其中“同上”电阻为0（一条导线），而“同下”电阻是最大（定值电阻）。旋钮型变阻器图片展示电位器电位器特点：是能够准确表示连入电路的电阻值，但不能连续改变读数方法:各旋纽符号所对数字乘以倍数之和读数方法:各旋纽符号所对数字乘以倍数之和变阻器的应用调光台灯调温电熨斗调速器等1.滑动变阻器是通过改变接入电路中电阻线的____来改变电阻，从而改变电路中____的大小，可以直接读出电阻值的变阻器是_____.长度长度电流电流电阻箱电阻箱B油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻，油量表（电流表）的示数。变小变大谈一谈：我学习这节课的收获作业布置：P211.2.作业布置：P211.2.※滑动变阻器接入电路的口诀：串入电路，调流控压；一上一下，作用最大；同上同下，没有变化；接入电路，拨到最大。※滑动变阻器接入电路的口诀：串入电路，调流控压；一上一下，作用最大；同上同下，没有变化；接入电路，拨到最大。
