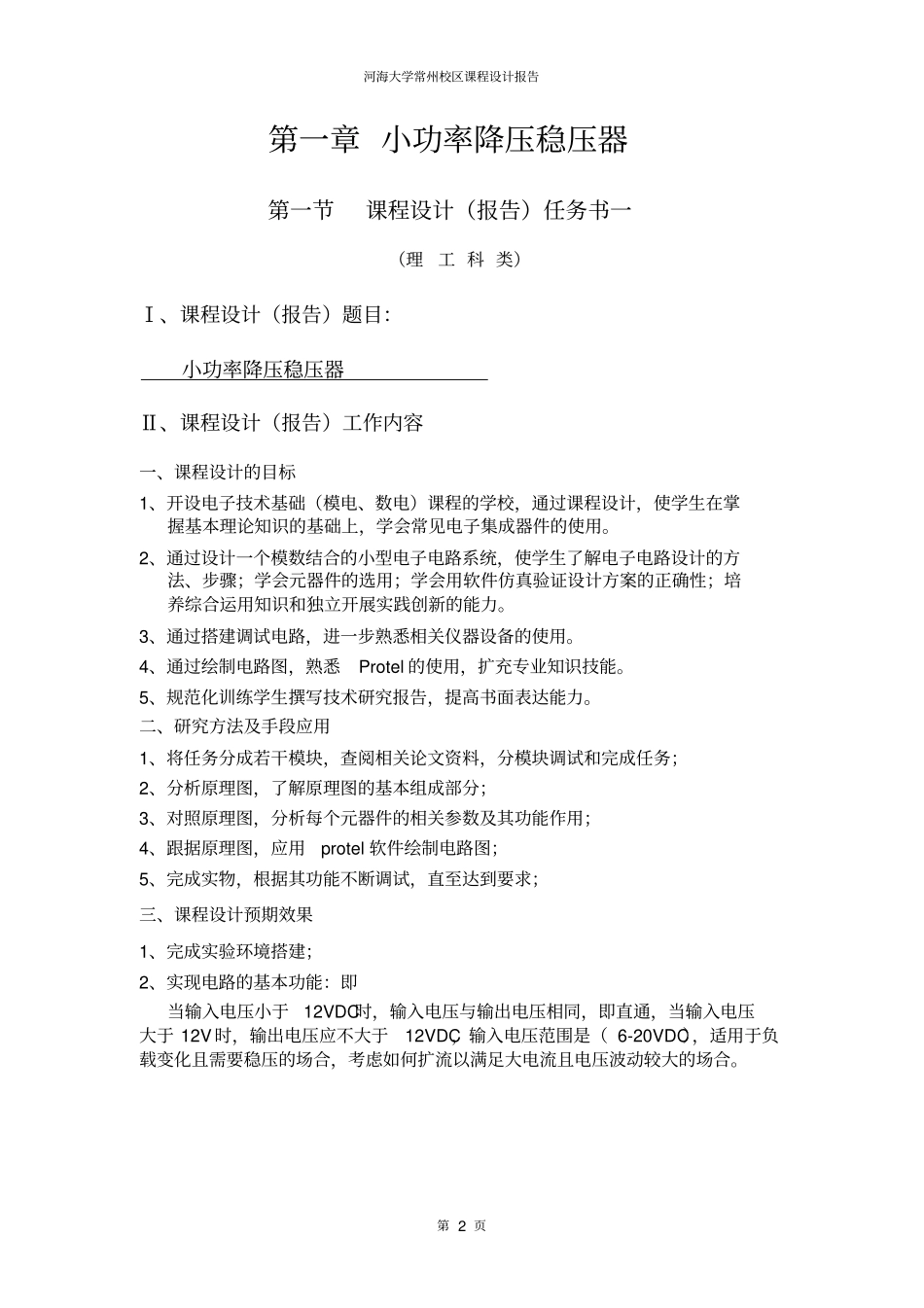

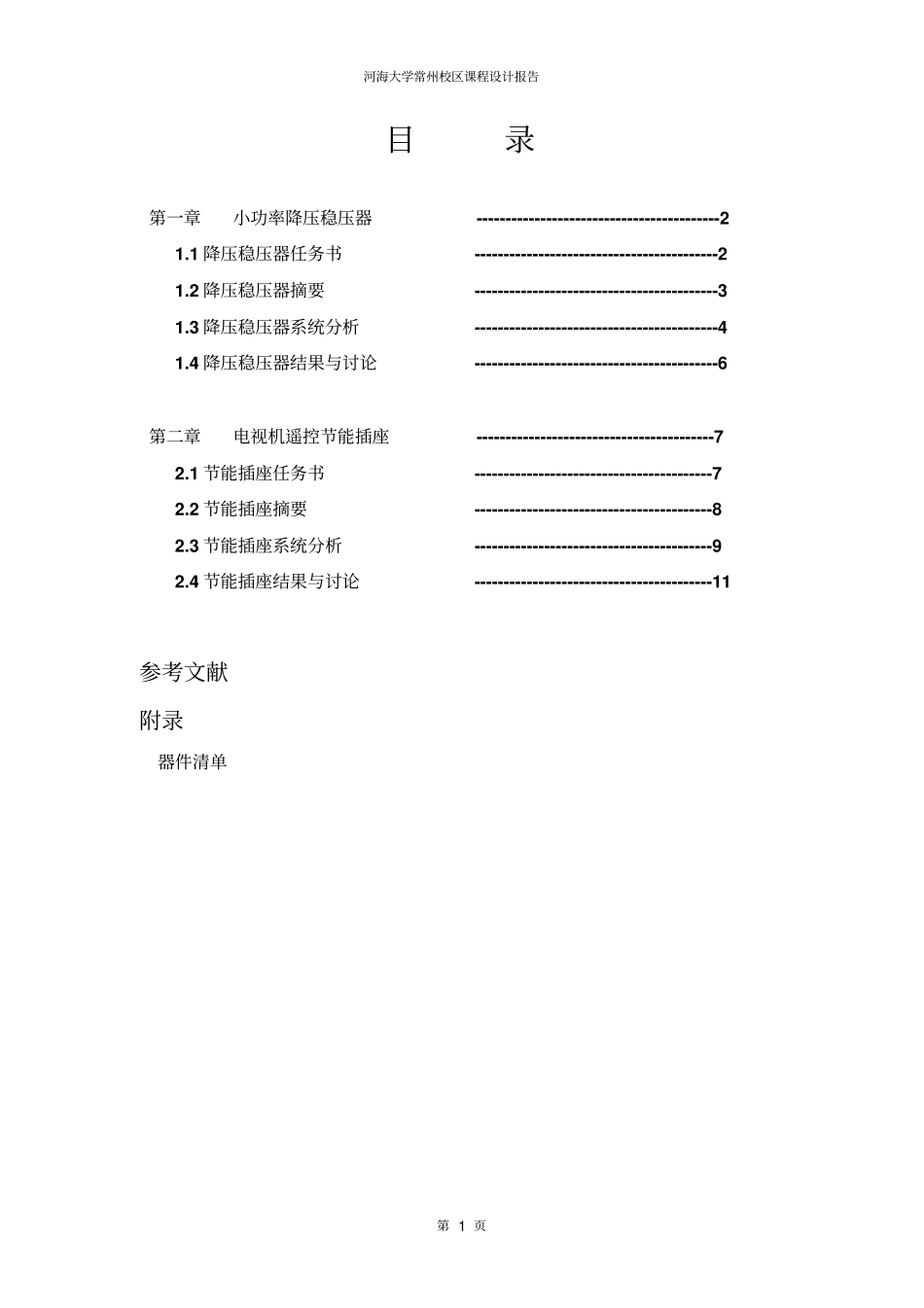

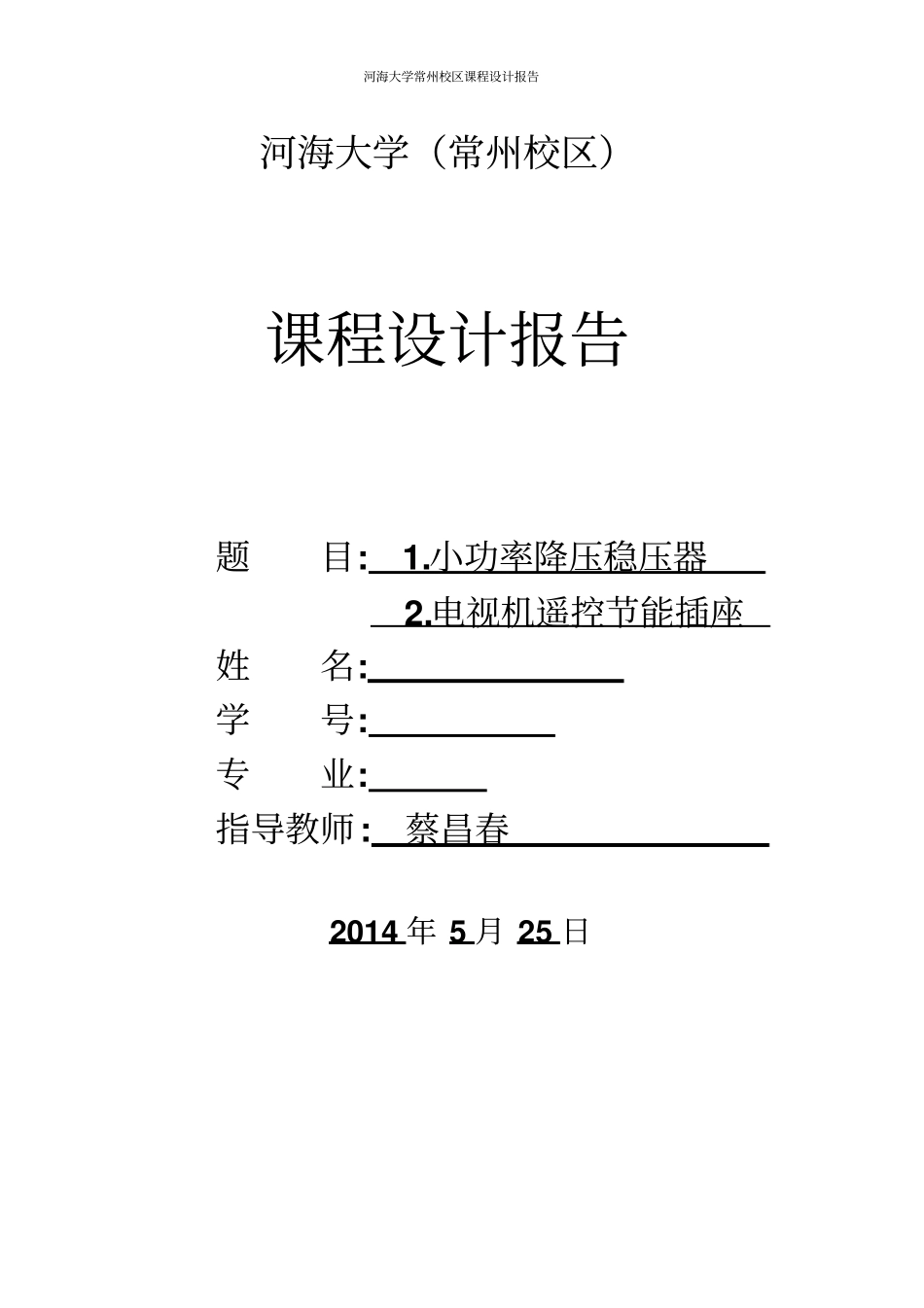

河海大学常州校区课程设计报告河海大学（常州校区）课程设计报告题目:1.小功率降压稳压器2.电视机遥控节能插座姓名:学号:专业:指导教师:蔡昌春2014年5月25日河海大学常州校区课程设计报告第1页目录第一章小功率降压稳压器------------------------------------------21.1降压稳压器任务书------------------------------------------21.2降压稳压器摘要------------------------------------------31.3降压稳压器系统分析------------------------------------------41.4降压稳压器结果与讨论------------------------------------------6第二章电视机遥控节能插座-----------------------------------------72.1节能插座任务书-----------------------------------------72.2节能插座摘要-----------------------------------------82.3节能插座系统分析-----------------------------------------92.4节能插座结果与讨论-----------------------------------------11参考文献附录器件清单河海大学常州校区课程设计报告第2页第一章小功率降压稳压器第一节课程设计（报告）任务书一（理工科类）Ⅰ、课程设计（报告）题目：小功率降压稳压器Ⅱ、课程设计（报告）工作内容一、课程设计的目标1、开设电子技术基础（模电、数电）课程的学校，通过课程设计，使学生在掌握基本理论知识的基础上，学会常见电子集成器件的使用。2、通过设计一个模数结合的小型电子电路系统，使学生了解电子电路设计的方法、步骤；学会元器件的选用；学会用软件仿真验证设计方案的正确性；培养综合运用知识和独立开展实践创新的能力。3、通过搭建调试电路，进一步熟悉相关仪器设备的使用。4、通过绘制电路图，熟悉Protel的使用，扩充专业知识技能。5、规范化训练学生撰写技术研究报告，提高书面表达能力。二、研究方法及手段应用1、将任务分成若干模块，查阅相关论文资料，分模块调试和完成任务；2、分析原理图，了解原理图的基本组成部分；3、对照原理图，分析每个元器件的相关参数及其功能作用；4、跟据原理图，应用protel软件绘制电路图；5、完成实物，根据其功能不断调试，直至达到要求；三、课程设计预期效果1、完成实验环境搭建；2、实现电路的基本功能：即当输入电压小于12VDC时，输入电压与输出电压相同，即直通，当输入电压大于12V时，输出电压应不大于12VDC，输入电压范围是（6-20VDC），适用于负载变化且需要稳压的场合，考虑如何扩流以满足大电流且电压波动较大的场合。河海大学常州校区课程设计报告第3页第二节摘要随着社会的飞速发展，用电设备与日俱增。在平时的生活中或实验中，有些用电器只需要12V以下的稳定电压。不稳定的电压会给设备造成致命伤害，影响生产和生活，同时加速设备的老化、影响使用寿命甚至烧毁配件，严重者甚至发生安全事故，造成不可估量的损失。在这些情况下，我们往往需要降压稳压器来实现降压和稳压的功能。本次课程设计所设计的小功率降压稳压器主要由LM317稳压芯片、LM393比较器、继电器等器件构成，经过巧妙的设计，从而实现了输出12V稳定电压的功能。整个稳压器的设计简单、方便、经济。【关键词】小功率降压稳压器经济稳定ABSTRACTWiththerapiddevelopmentofoursociety,moreelectricappliancesareusedtoday.However,someelectricapplianceonlyneedstablevoltageof12V.Unstablevoltagecausesadeadlylosstoelectricappliance.Thereforeitwillaffectproductionandpeople’slife.Atthesametime,itwillacceleratetheagingofelectricappliances、losethelifeofelectricappliancesandevenburnelectricappliances.What’smore,accidentsmaytakeplaceandmakeaunmeassuredloss.Underthesecircumstances,weoftenneedvoltagestabilizertoachievefunctionsofreducingandstabilizingvoltages.ThesmallpowervoltagestabilizerofthiscurriculummainlyconsistsofLM317,LM319,electricrelayandsoforth.Itissoartfulthatitcanrealizetheneededfunctioninaneasy,convenient,andeconomicway.【Keywords】Thesmallpowervoltagestabilizereconomicstable河海大学常州校区课程设计报告第4...
