油田联络线定期检查报告VIP免费

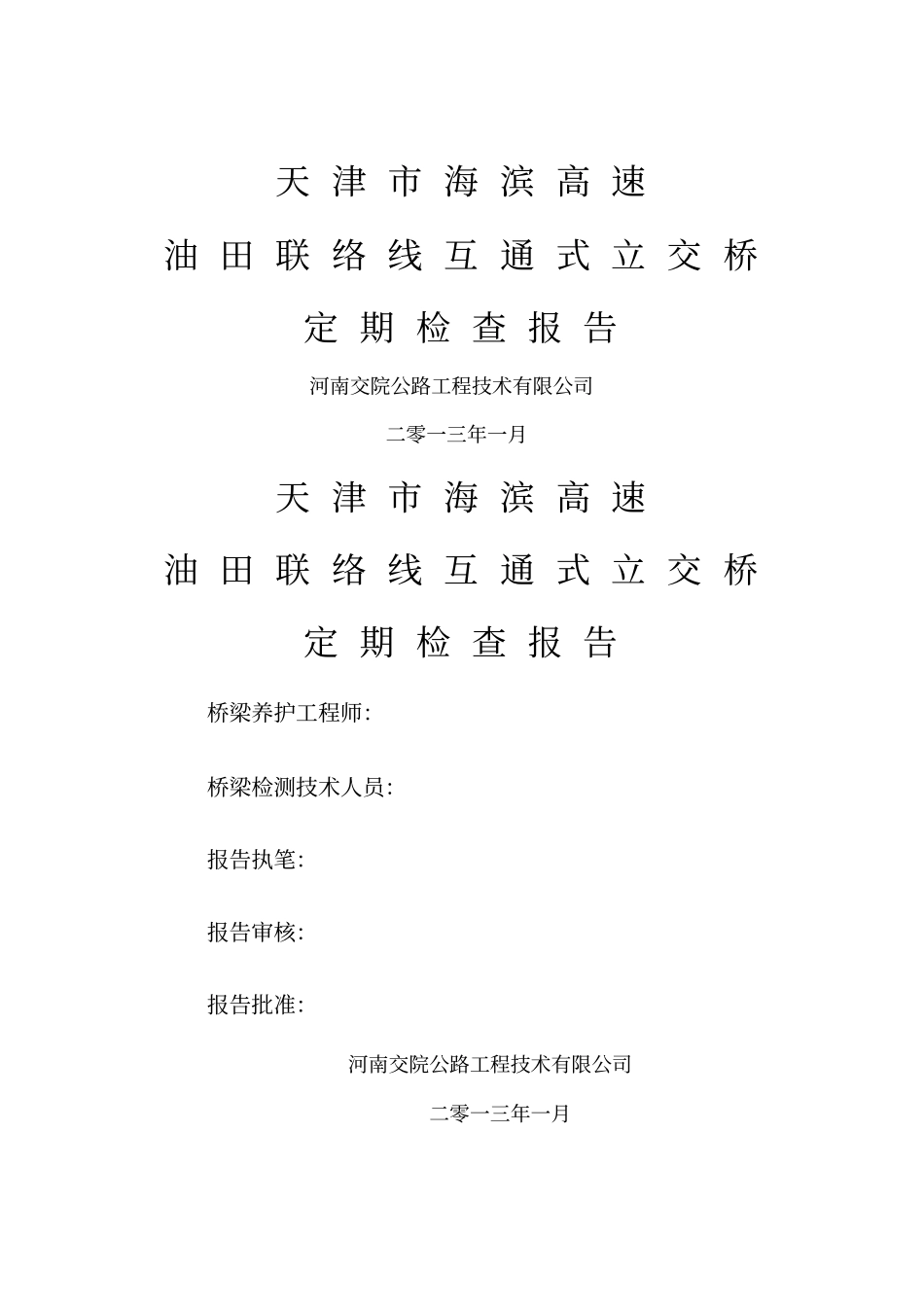

天津市海滨高速油田联络线互通式立交桥定期检查报告河南交院公路工程技术有限公司二零一三年一月天津市海滨高速油田联络线互通式立交桥定期检查报告桥梁养护工程师：桥梁检测技术人员：报告执笔：报告审核：报告批准：河南交院公路工程技术有限公司二零一三年一月目录一、工程概况............................................................................................................................1二、主要设计标准....................................................................................................................1三、主要材料及规格................................................................................................................1四、桥梁评定指标检查评定表................................................................................................2五、桥梁技术状况评定结果....................................................................................................4六、检测结论............................................................................................................................4七、养护建议............................................................................................................................5附录一主要病害照片..............................................................................................................5附录二桥梁基本状况卡片......................................................................................................6附录三梁式桥技术状况评定记录表......................................................................................8附录四现场检测记录..............................................................................................................9一、工程概况天津市海滨高速油田联络线互通式立交桥位于天津市塘沽区境内，立交线位位于现状既有海滨大道改造段与新建段交界位置，解决大港油田以及河北、山东方向交通进出滨海新区。主线桥梁上部结构为30m预应力混凝土连续箱梁，梁高1.8m，净空不小于5.0m，中心桩号为：K70+700，桥梁全长396.86m，桥面标准宽度11.5m，具体布置为：0.5m（墙式护栏）+10.5m（车行道）+0.5m（墙式护栏），桥梁面积4563.9m2。全桥共分4联，其中第2联跨越海滨高速，跨径组合为3×30+4×30+2×(3×30)m。全桥基础采用钻孔灌注桩接承台。全桥下部结构为矩形墩柱。桥面铺装层为表层5cm细粒式沥青混凝土，底层为7cm中粒式沥青混凝土，全桥共设5道GQF-MLZ80型伸缩缝。油田联络线互通式立交桥地理位置图油田联络线互通式立交桥现状照片二、主要设计标准1、荷载标准：公路—I级。2、设计基准期：100年。3、桥梁宽度：桥面标准宽度11.5m。4、桥面横坡：2%单向坡。5、地震等级：地震基本烈度为7独，地震动峰值加速度系数为0.15g。三、主要材料及规格1、水泥混凝土1）桥面铺装：C40防水混凝土（抗渗等级W8）；2）现浇预应力混凝土连续箱梁：C50；3)桥台、盖梁、墩柱、防撞护栏及波形护栏地袱：C35；4)钻孔灌注桩、桥台肋板、系梁、承台：C35防腐混凝土；5)搭板：C35；6）支座垫石：C40；7）垫层：C20。2、普通钢筋：采用HRB335及R235钢筋。3、预应力钢绞线：采用标准的高强度低松弛钢绞线。四、桥梁评定指标检查评定表油田联络线互通式立交桥桥梁评定指标检查评定表缺损位置缺损类型缺损情况评定类别（1~5）照片或图片（编号/时间）缺损数量病害描述（性质、范围、程度等）2013.1.41#跨预应力箱梁裂缝1右侧腹板出现水平裂缝宽0.24mm长4m406382#跨预应力箱梁完好————1——3#跨预应力箱梁完好————1——4#跨预应力箱梁完好————1——5#跨预应力箱梁剥落1左侧腹板砼剥落203486#跨预应力箱梁完好————1——7#跨预应力箱梁剥落1右侧腹板砼剥落203508#跨预应力箱梁完好————1——9#跨预应力箱梁完好———...
