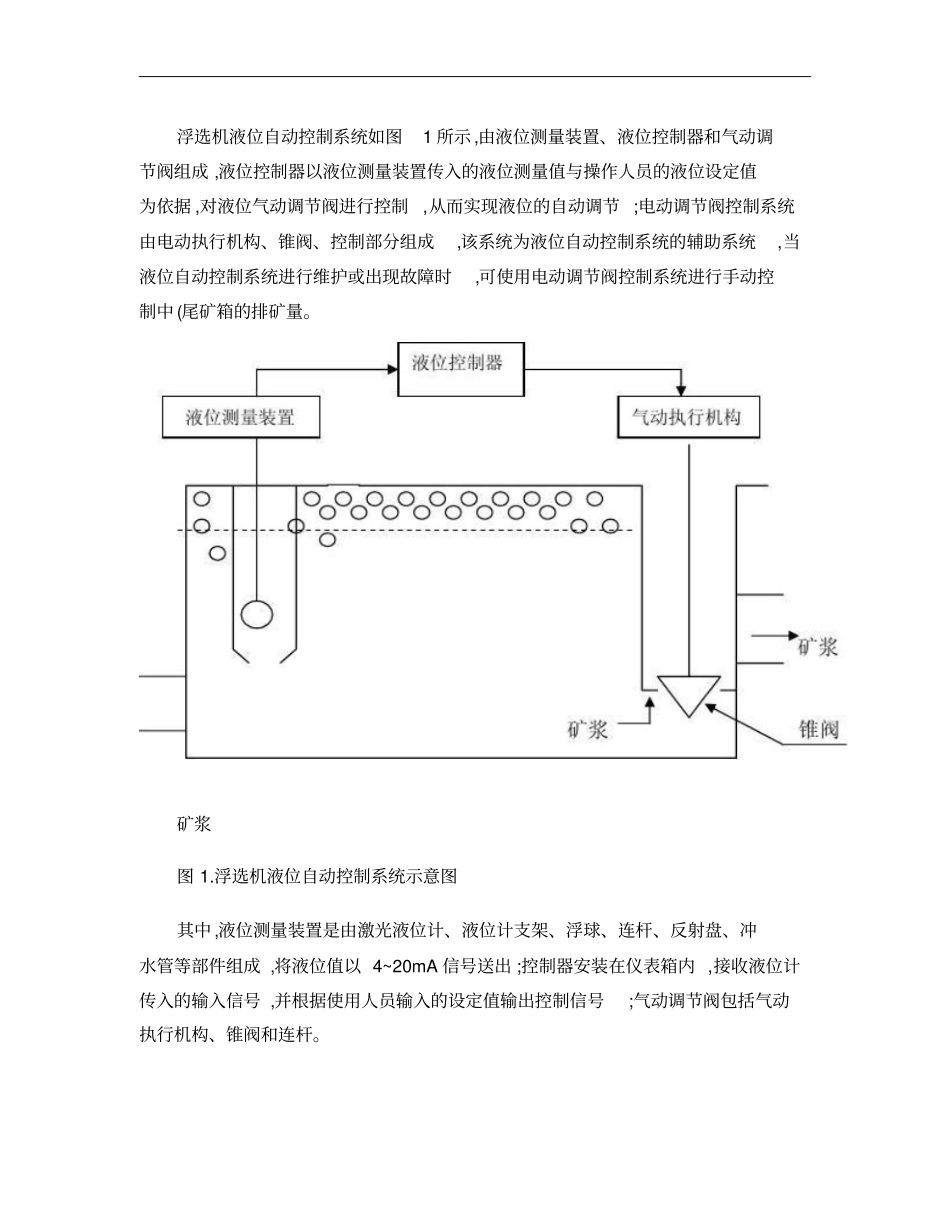

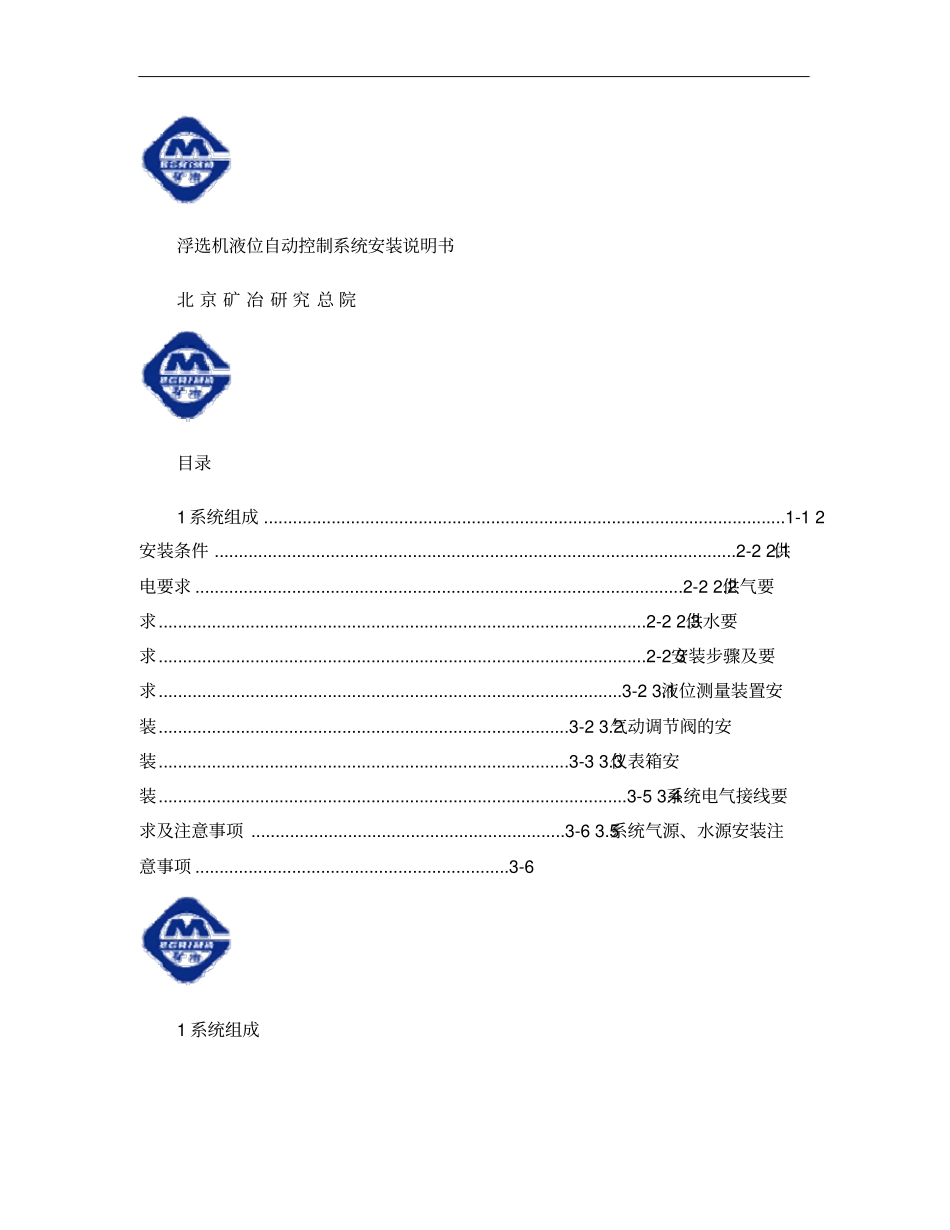

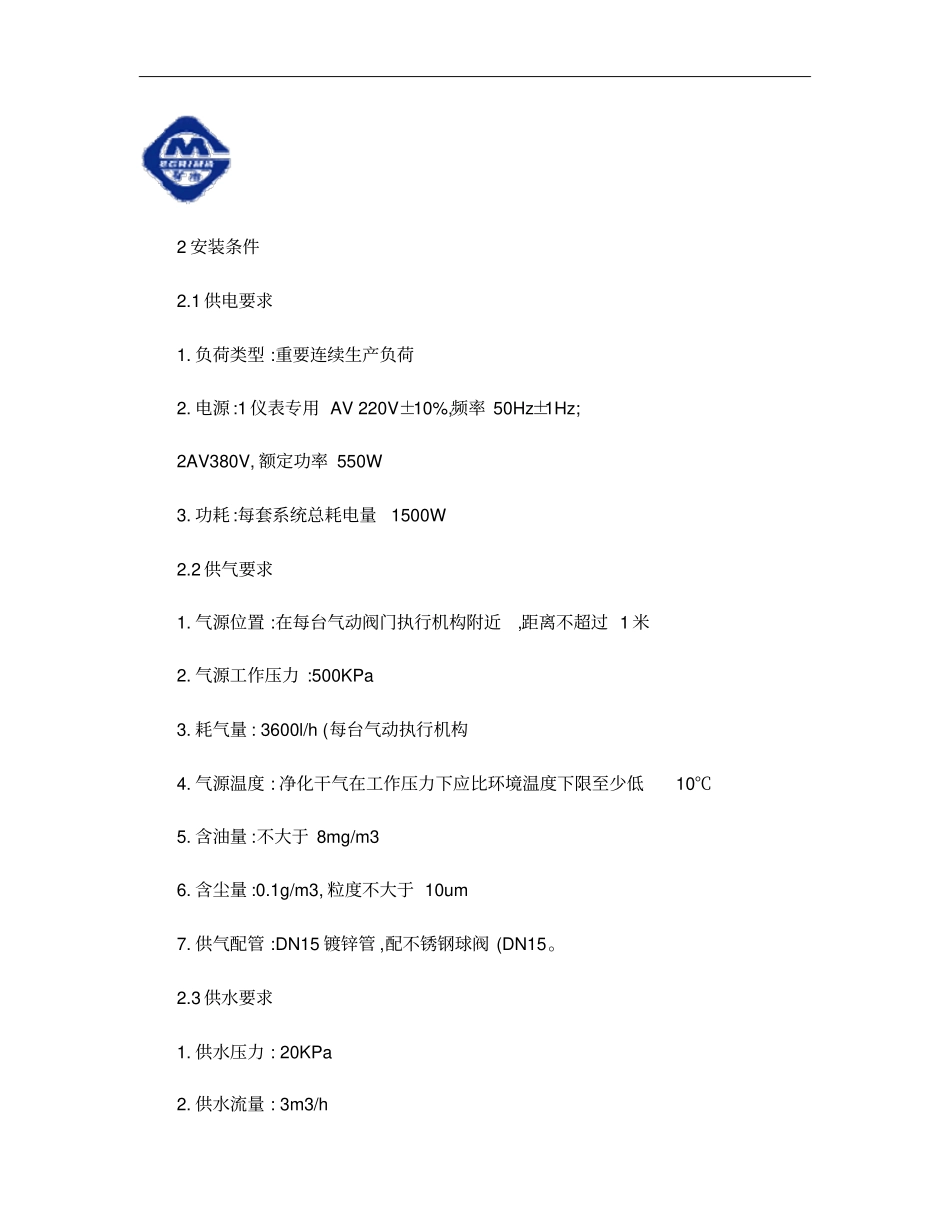

浮选机液位自动控制系统安装说明书北京矿冶研究总院目录1系统组成............................................................................................................1-12安装条件............................................................................................................2-22.1供电要求.....................................................................................................2-22.2供气要求.....................................................................................................2-22.3供水要求.....................................................................................................2-23安装步骤及要求................................................................................................3-23.1液位测量装置安装.....................................................................................3-23.2气动调节阀的安装.....................................................................................3-33.3仪表箱安装.................................................................................................3-53.4系统电气接线要求及注意事项.................................................................3-63.5系统气源、水源安装注意事项.................................................................3-61系统组成浮选机液位自动控制系统如图1所示,由液位测量装置、液位控制器和气动调节阀组成,液位控制器以液位测量装置传入的液位测量值与操作人员的液位设定值为依据,对液位气动调节阀进行控制,从而实现液位的自动调节;电动调节阀控制系统由电动执行机构、锥阀、控制部分组成,该系统为液位自动控制系统的辅助系统,当液位自动控制系统进行维护或出现故障时,可使用电动调节阀控制系统进行手动控制中(尾矿箱的排矿量。矿浆图1.浮选机液位自动控制系统示意图其中,液位测量装置是由激光液位计、液位计支架、浮球、连杆、反射盘、冲水管等部件组成,将液位值以4~20mA信号送出;控制器安装在仪表箱内,接收液位计传入的输入信号,并根据使用人员输入的设定值输出控制信号;气动调节阀包括气动执行机构、锥阀和连杆。2安装条件2.1供电要求1.负荷类型:重要连续生产负荷2.电源:1仪表专用AV220V±10%,频率50Hz±1Hz;2AV380V,额定功率550W3.功耗:每套系统总耗电量1500W2.2供气要求1.气源位置:在每台气动阀门执行机构附近,距离不超过1米2.气源工作压力:500KPa3.耗气量:3600l/h(每台气动执行机构4.气源温度:净化干气在工作压力下应比环境温度下限至少低10℃5.含油量:不大于8mg/m36.含尘量:0.1g/m3,粒度不大于10um7.供气配管:DN15镀锌管,配不锈钢球阀(DN15。2.3供水要求1.供水压力:20KPa2.供水流量:3m3/h3.在矿浆液位测量装置旁提供清水源,用于安装液位计冲洗管。3安装步骤及要求3.1液位测量装置安装液位测量装置采用激光液位计作为液位检测和变送元件,利用浮球间接测量浮选机的矿浆液位。液位测量装置的安装配合浮选机安装同时进行,结构如图1所示,其在浮选机上的位置参见《液位测量装置安装图》。安装注意事项:1.将液位不锈钢测量筒的法兰与浮选机的浮选机隔离管法兰,用6-M12螺栓连接。注意保护浮球和浮球杆。2.将浮球到反射盘的距离调至1.6米;3.液位计接线为10米,在测量筒上的保护罩内;3.2气动调节阀的安装浮选机液位气动调节阀包括:QL200型浮选机用气动执行机构和锥阀两部分,锥阀阀杆与执行机构通过连接头连接。气动执行机构是由双作用气缸和YT-1000R型定位器连接组成的直行程气动执行机构,可带手操机构,它以压缩空气为动力,接受调节单元或人工给定的4-20mA直流电信号,转变成与之相对应的直线位移,以调节矿浆流量,控制浮选槽液位。BGRIMMAUTOMATION3.2.1气动执行机构的结构执行机构主要部件是：ＹＴ－１０００Ｒ定位器、气缸、支架、摆臂、滑板及手操机构等组成（如图１），其材料采用优质碳结钢和灰铸铁，气缸活塞采用两个Ｌ型密封件...
