海上平台暖通空调系统HVAC设计手册VIP免费

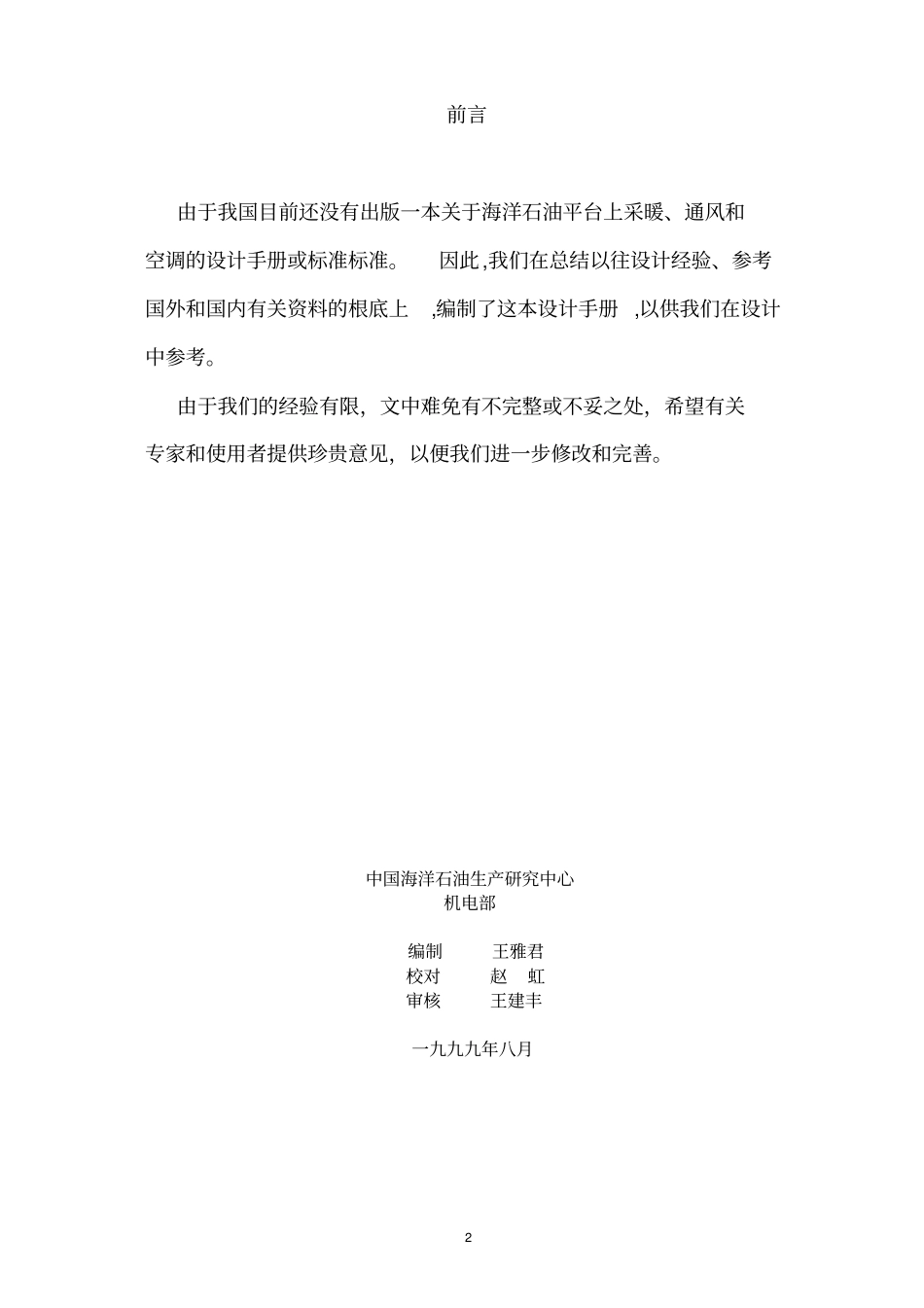

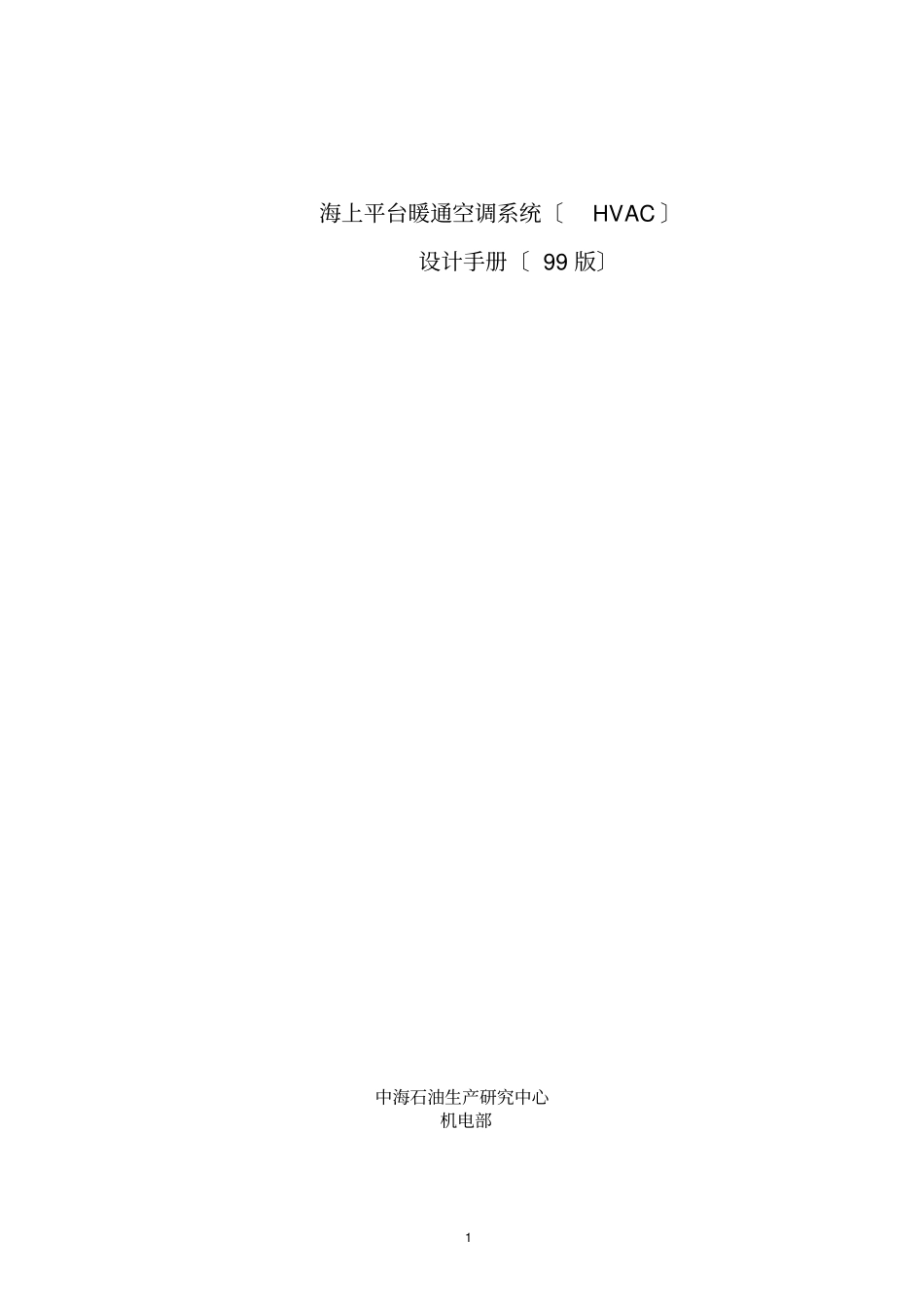

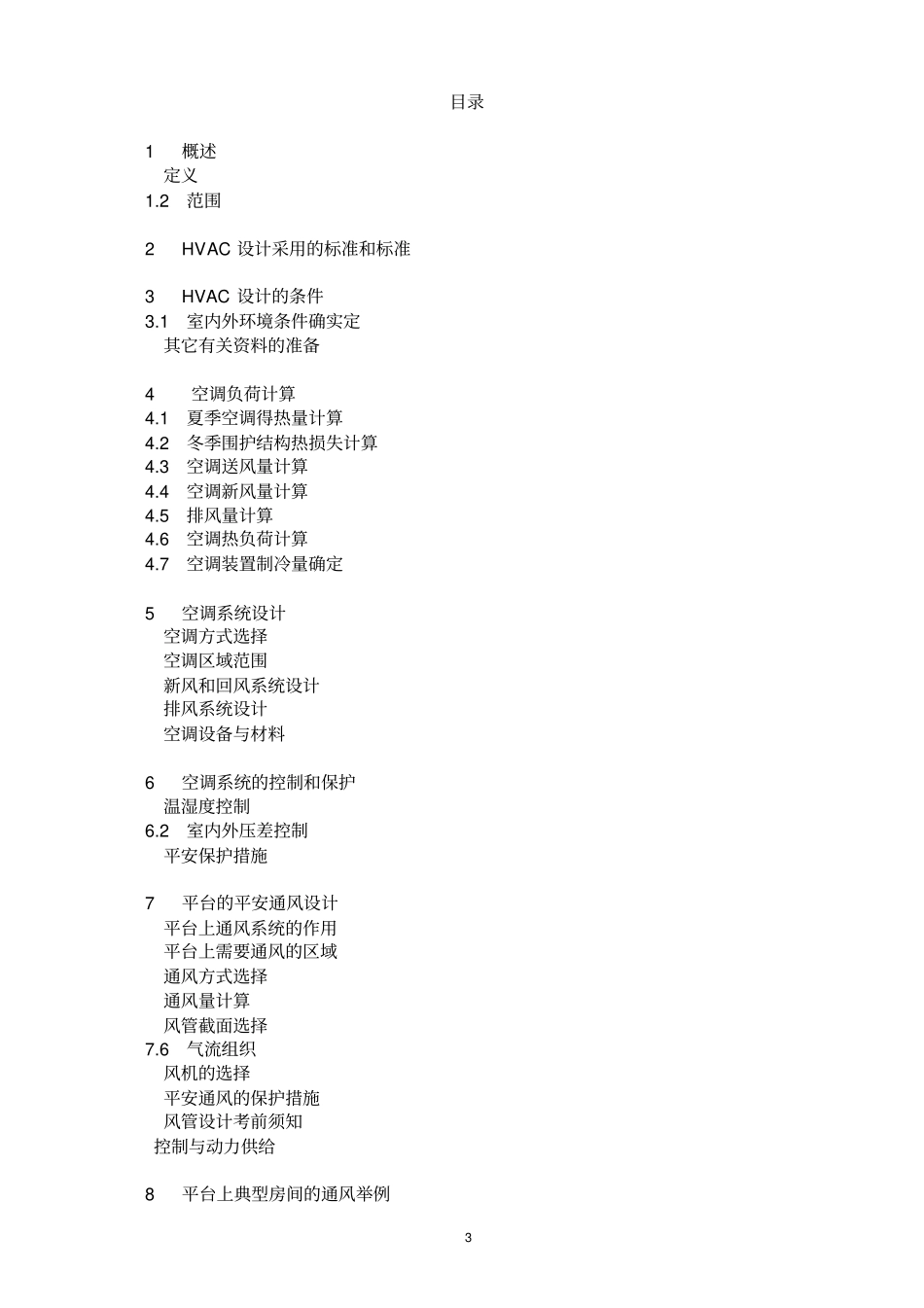

1海上平台暖通空调系统〔HVAC〕设计手册〔99版〕中海石油生产研究中心机电部2前言由于我国目前还没有出版一本关于海洋石油平台上采暖、通风和空调的设计手册或标准标准。因此,我们在总结以往设计经验、参考国外和国内有关资料的根底上,编制了这本设计手册,以供我们在设计中参考。由于我们的经验有限，文中难免有不完整或不妥之处，希望有关专家和使用者提供珍贵意见，以便我们进一步修改和完善。中国海洋石油生产研究中心机电部编制王雅君校对赵虹审核王建丰一九九九年八月3目录1概述定义1.2范围2HVAC设计采用的标准和标准3HVAC设计的条件3.1室内外环境条件确实定其它有关资料的准备4空调负荷计算4.1夏季空调得热量计算4.2冬季围护结构热损失计算4.3空调送风量计算4.4空调新风量计算4.5排风量计算4.6空调热负荷计算4.7空调装置制冷量确定5空调系统设计空调方式选择空调区域范围新风和回风系统设计排风系统设计空调设备与材料6空调系统的控制和保护温湿度控制6.2室内外压差控制平安保护措施7平台的平安通风设计平台上通风系统的作用平台上需要通风的区域通风方式选择通风量计算风管截面选择7.6气流组织风机的选择平安通风的保护措施风管设计考前须知控制与动力供给8平台上典型房间的通风举例4燃气轮机罩和燃气轮机间的通风柴油发电机房的通风蓄电池室的通风空调机房的通风消防泵房和泡沫站的通风8.6变压器间的通风配电室〔开关间〕的通风锅炉舱的通风厨房的通风9小型冷库设计小型冷库的组成和主要参数冷库库容确实定冷库的结构冷库负荷计算制冷机组的选择和控制10HVAC规格书编制HVAC规格书的范围HVAC规格书的内容简介11本手册编制所参考的资料12附图附图1直接蒸发式空调系统〔1〕附图2直接蒸发式空调系统〔2〕附图3间接冷却式中央空气处理空调系统附图4间接冷却式末端空气处理空调系统〔1〕附图5间接冷却式末端空气处理空调系统〔2〕附图6典型正压房间HVAC系统控制图附图7危险区和非危险区的通风和门的布置图51.概述1.1定义HVAC—即Heating,VentilationandAir-conditioning的缩写，意为采暖、通风和空气调节。采暖〔Heating〕--加热一个确定的房间或区域的空气或加热送风用的空气。通风〔Ventilation〕--在确定的房间或区域换气以控制空气量和内部压力，并排除余热。空调〔Air-conditioning〕--控制某一特定空间的温度、湿度和压力，以满足工艺要求和人体舒适要求。自然通风〔NaturalVentilation〕--利用房间内外空气密度差引起的热压或风力造成的风压来促使空气流动而进行的通风换气。机械通风〔MechanicalVentilation〕--通过风机或压缩机来实现的强制通风。新风〔FreshAir〕--来自平安区的室外风。处理过的空气〔ConditionedAir〕--指被过滤、加热、冷却、加湿或去湿后到达一定空调要求的空气。送风〔SupplyAir〕--空气被引导送到某区域的通风系统。回风〔ReturnAir〕--空气从一个区域排出又回到通风装置的通风系统。换气〔AirChanges〕--通风机使被通风区每小时置换的空气量为其容积的倍数，常指换气次数。危险区〔HazardousArea〕--指可能出现火灾或爆炸的区域。一般分为三个区：0类区—指正常操作条件下，连续地出现到达引燃或爆炸浓度的可燃气体或蒸汽的区域。1类区—指正常操作条件下，断续地或周期性地出现到达引燃或爆炸浓度的可燃气体或蒸汽的区域。2类区—指正常操作条件下，不太可能出现到达引燃或爆炸浓度的可燃气体或蒸汽，但在不正常操作条件下，有可能出现到达引燃或爆炸浓度的可燃气体或蒸汽的区域。1.2范围任何一个海上平台或生产油轮都离不开HVAC系统，它是平台或生产船上的工作人员有一个良好舒适的生活环境，生产设施有一个平安可靠的操作环境的重要保证。本文主要对海上平台或生产船上的HVAC系统的设计、设备选择、控制等方面加以介绍。62.HVAC设计采用的标准和标准平台上HVAC设计采用的标准有国际标准和国内标准,常用的如下:(1)ISO/DIS15138石油天然气工业——海上生产安装—采暖通风与空调(PetroleumandNaturalGasIndustries–OffshoreProductionInstallations–Heating,VentilationandAir–Conditioning)(2)ANSI/ASHRAE15-94机械制冷的平安标准(SafetyCod...
