海上平台总体设计VIP免费

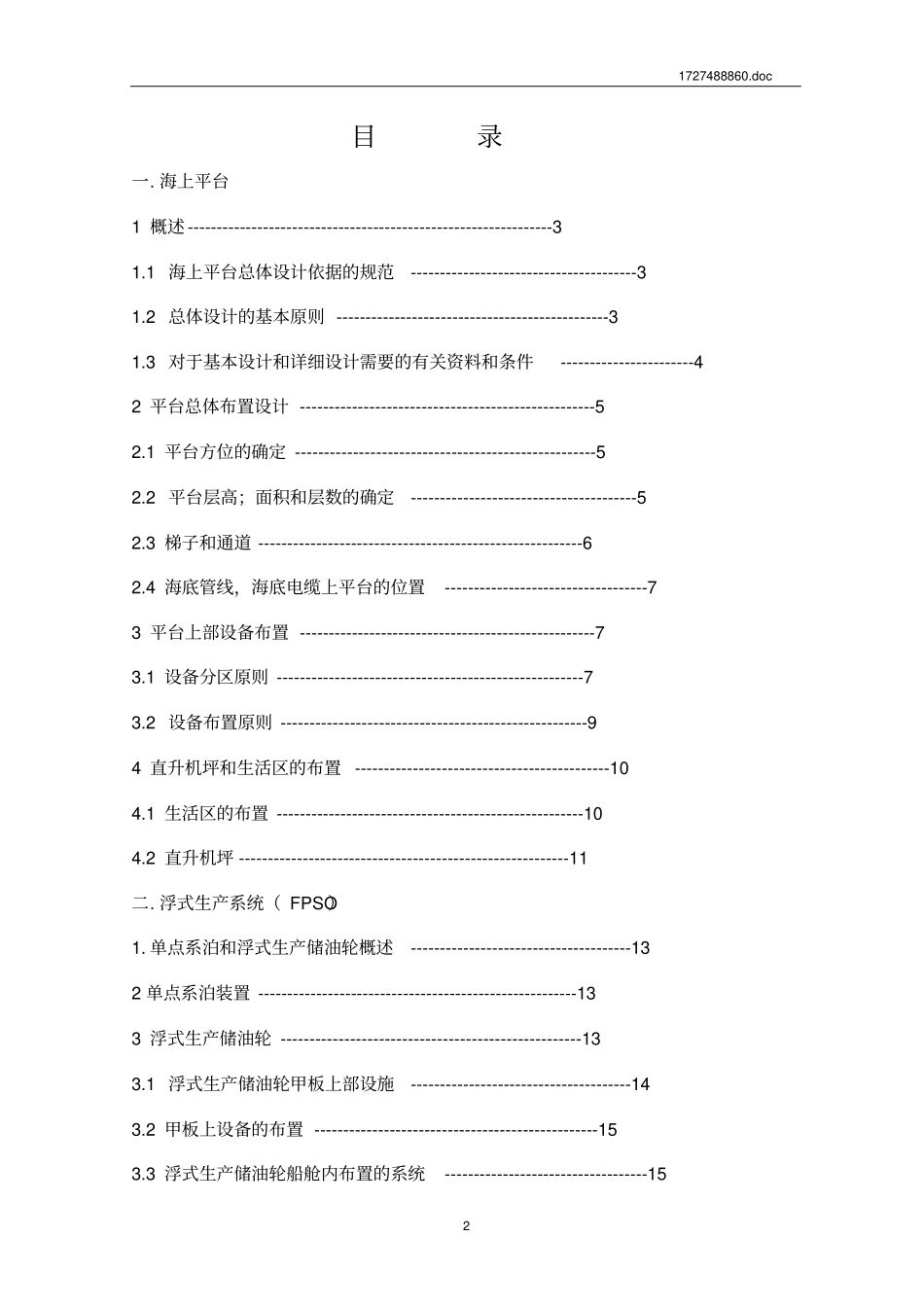

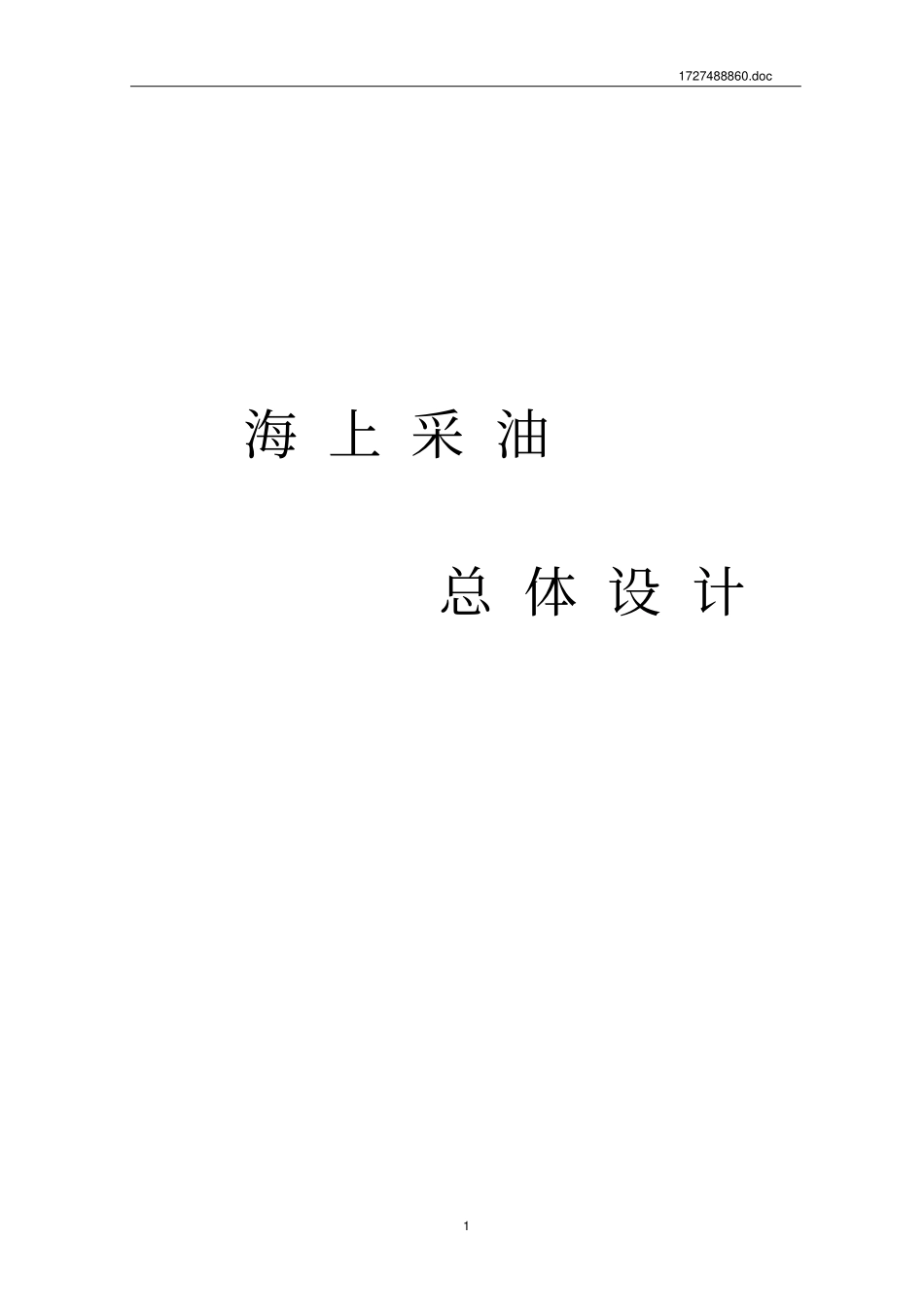

1727488860.doc1海上采油总体设计1727488860.doc2目录一.海上平台1概述---------------------------------------------------------------31.1海上平台总体设计依据的规范---------------------------------------31.2总体设计的基本原则-----------------------------------------------31.3对于基本设计和详细设计需要的有关资料和条件-----------------------42平台总体布置设计---------------------------------------------------52.1平台方位的确定----------------------------------------------------52.2平台层高；面积和层数的确定---------------------------------------52.3梯子和通道--------------------------------------------------------62.4海底管线，海底电缆上平台的位置-----------------------------------73平台上部设备布置---------------------------------------------------73.1设备分区原则-----------------------------------------------------73.2设备布置原则-----------------------------------------------------94直升机坪和生活区的布置--------------------------------------------104.1生活区的布置-----------------------------------------------------104.2直升机坪---------------------------------------------------------11二.浮式生产系统（FPSO）1.单点系泊和浮式生产储油轮概述--------------------------------------132单点系泊装置-------------------------------------------------------133浮式生产储油轮----------------------------------------------------133.1浮式生产储油轮甲板上部设施--------------------------------------143.2甲板上设备的布置-------------------------------------------------153.3浮式生产储油轮船舱内布置的系统-----------------------------------151727488860.doc3一海上平台1概述海上平台总体设计是在地质情况已经探明；开采方案已经确定；环境条件已经清楚的情况下才能进行设计。他与陆上工厂的总体布置不一样，陆上工厂征地的形状大小已有图纸，设备、建筑物的防火间距要求都比较大。而海上平台只有井位的定位坐标，由于平台的空间有限，设备、建筑物的防火间距不可能按陆上规范来做。所以他的工作内容和应用规范都有区别。海上平台的工作内容包括平台方位、尺度的确定，对生产区、公用设施区、生活区进行合理布置，保证施工、生产作业、人员生命及财产的安全，并力求经济合理。1.1海上平台总体设计依据的规范·海上固定平台安全规则（2000，12）·APIRP2G《海上结构物上生产设施的推荐作法》·APIRP14G《敞开式海上生产平台防火与消防的推荐作法》·《中华人民共和国环境保护法》（1989，12，26）·《中华人民共和国海洋环境保护法》（1982，8，23）·《中华人民共和国海洋石油勘探开发环境保护管理条例》（1983，12，29）·《中华人民共和国海洋石油勘探开发环境保护管理条例实施办法》（1990，9，20）·《海洋石油作业安全管理规定》（1986，12，24）·《海上移动式钻井平台和油（气）生产设施一般安全管理规则》（1989，11，17）·《国务院关于环境保护若干问题的决定》（1996年31号）1.2总体设计的基本原则A满足生产作业、维修和事故处理的需要（工作的最终目的）B满足人员和设备的安全、防火、消防、逃生和救生的需要（平台的安全是最主要的1727488860.doc4原则，人员是首先要保护的对象。）C满足对环境影响降到最低的需要（环境保护，杜绝污染）D满足结构合理性的需要E满足海上安装施工的需要1.3设计需要的有关资料和条件1.3.1概述：主要说明油田名称、设计阶段、开发方案（全海式、半海半陆式、平台数量、位置、各平台功能、海底管线及海底电缆等）、钻井完井方案和修井方式。利用钻井船作业，或平台上设立井架修井。示意图、等1.3.2油藏数据：包括油（气）田的地理位置、面积、形状、深度、层数和厚度地质储量和可采储量、生产井数（油井、气井、注水井、预留井）、注水情况、油岩特性（是否需要防砂）1.3.3海况条件：描述水深、潮汐、潮流、波浪和海冰等1.3....
