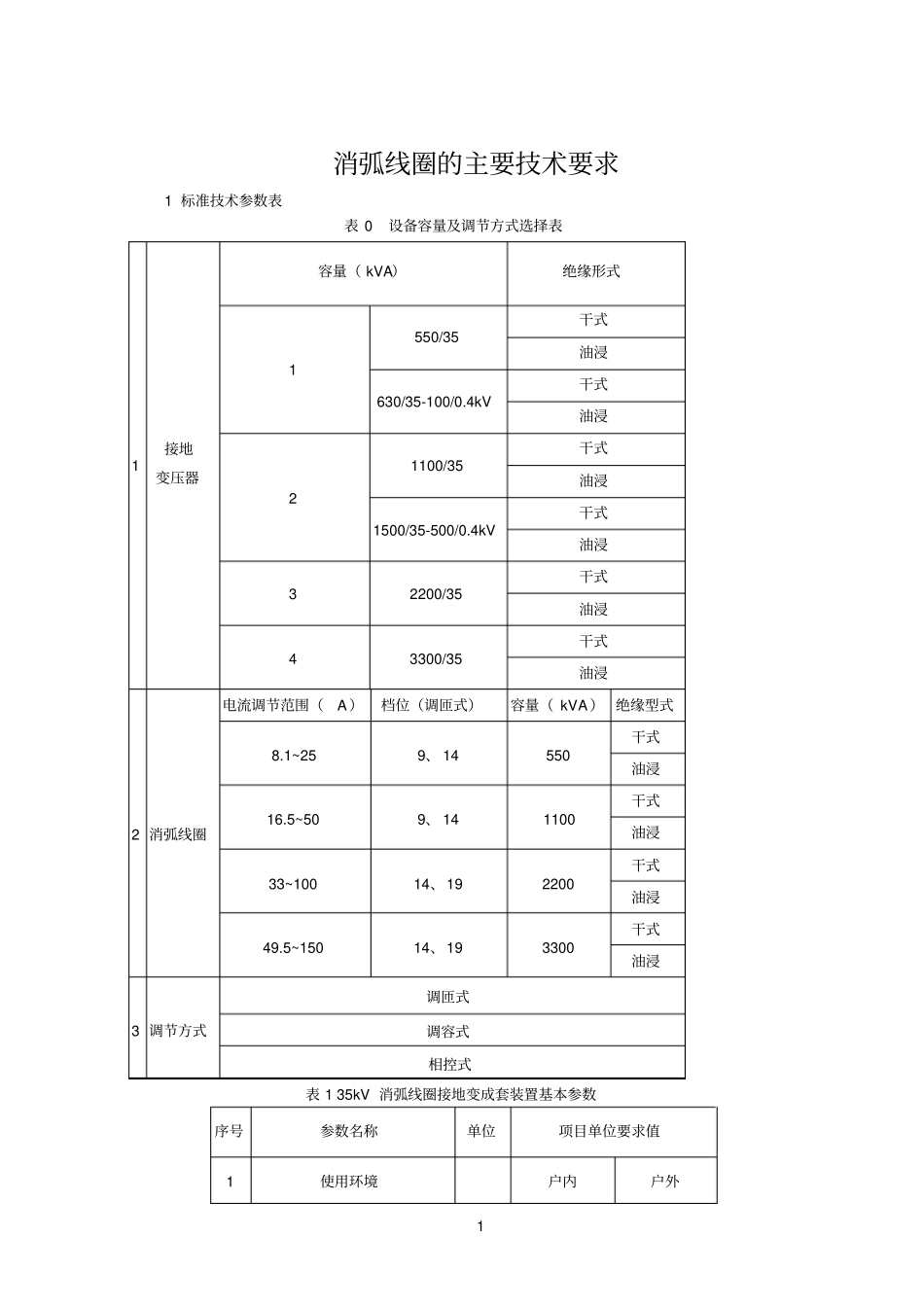

1消弧线圈的主要技术要求1标准技术参数表表0设备容量及调节方式选择表1接地变压器容量（kVA）绝缘形式1550/35干式油浸630/35-100/0.4kV干式油浸21100/35干式油浸1500/35-500/0.4kV干式油浸32200/35干式油浸43300/35干式油浸2消弧线圈电流调节范围（A）档位（调匝式）容量（kVA）绝缘型式8.1~259、14550干式油浸16.5~509、141100干式油浸33~10014、192200干式油浸49.5~15014、193300干式油浸3调节方式调匝式调容式相控式表135kV消弧线圈接地变成套装置基本参数序号参数名称单位项目单位要求值1使用环境户内户外2序号参数名称单位项目单位要求值2成套装置额定电压kV37/38.5额定频率Hz50绝缘水平kV工频(1min)耐受电压（有效值）：85kV雷电全波冲击耐受电压（峰值）：200kV消弧线圈额定容量kVA1100消弧线圈额定电流A16.5~50电容电流测量误差%－2～＋2残流A≤5安装点电网中性点位移电压≯15％标称相电压接地补偿到位时间ms小于60进出线方式电缆3接地变压器额定电压kV37/0.4kV38.5/0.4kV接地变压器的容量kVA1200/35-100/0.4kV二次线圈容量（如有）kVA100零序阻抗Ω/相≤100（87）/50/25/16.6空载损耗kW（投标人填写）负载损耗（带二次线圈）kW（投标人填写）联结组及联结组标号（仅对带二次绕组）ZN，yn113序号参数名称单位项目单位要求值绝缘方式干式（F级）绝缘水平kV工频(1min)耐受电压（有效值）：85kV雷电全波冲击耐受电压（峰值）：200kV温升限值（干式/油浸）（额定容量下）K顶层油-/60绕组温升100/80冷却方式自冷（干式需带温显、温控及远传功能）外绝缘爬电比距mm/kV≥20（户内）≥30（户外）局部放电pC≤5（干式）噪音dB离本体0.3米处≤55dB4消弧线圈额定容量kVA1100额定电流A16.5~50调节方式调匝式电流调节范围30~100%绝缘方式油浸伏安特性线性范围0~110%Un绝缘水平kV工频(1min)耐受电压（有效值）：85kV雷电全波冲击耐受电压（峰值）：200kV温升限值（干式/油浸）（额定电流下）K顶层油—/60绕组温升100/804序号参数名称单位项目单位要求值额定电流至少连续运行时间h2冷却方式自冷（干式需带温显、温控及远传功能）外绝缘爬电比距mm/kV≥20（户内）≥30（户外）局部放电pC≤5（干式）噪音dB离本体0.3米处≤55dB分接开关切换开关触头的电寿命不小于20万次动作分接开关切换开关触头的机械寿命不小于80万次动作5控制装置型式高可靠性、高集成度，专用于工业应用的计算机或程序控制器，模块化结构。控制电压VDC220V或DC110V，可靠工作的电压范围75%～115%电容电流测量误差%－2～+2中性点位移电压测量误差%－2～+2故障信息记录次数次500工频耐受电压kV2故障录波次数次≥50脱谐度%≤10安装点电网中性点位移电压≯15％标称相电压5序号参数名称单位项目单位要求值主要功能人机对话功能、自检功能、报警功能、打印功能、记忆功能、显示功能、远传功能、联机运行功能、自动闭锁功能（调匝式）、休眠功能、识别功能、选线原理、统计功能、故障录波功能。智能化变电站需具备IEC-61850协议接口6阻尼电阻器（调匝式用）电阻值Ω（投标人填写）长期工作电流A（投标人填写）直流电阻允许误差%±2短时允许电流kA对地绝缘MΩ>1007选线装置（可选件）型式若采用调匝式，宜采用并联中电阻8箱体外罩防护等级不低于IP20（户内）不低于IP33（户外）
