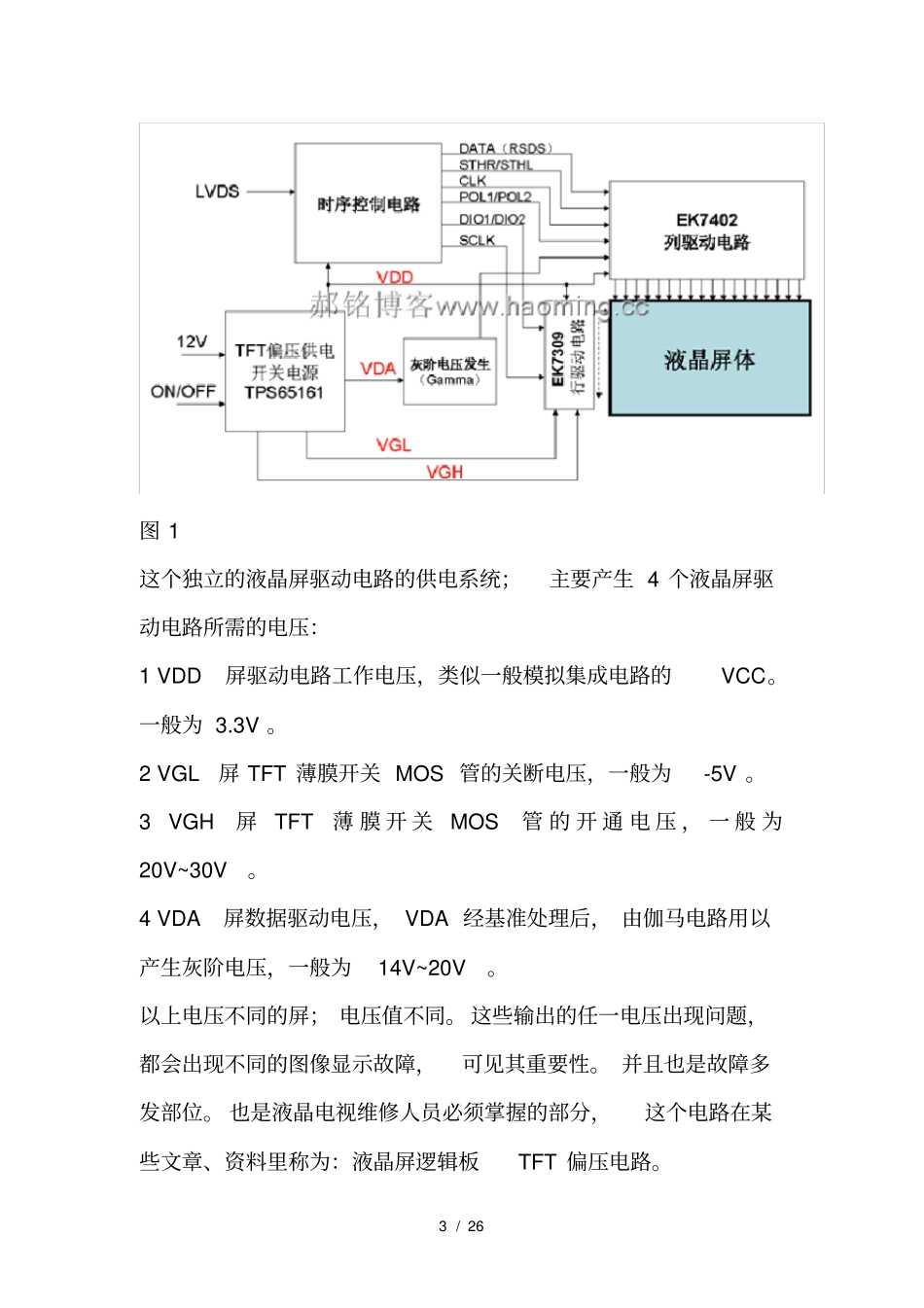

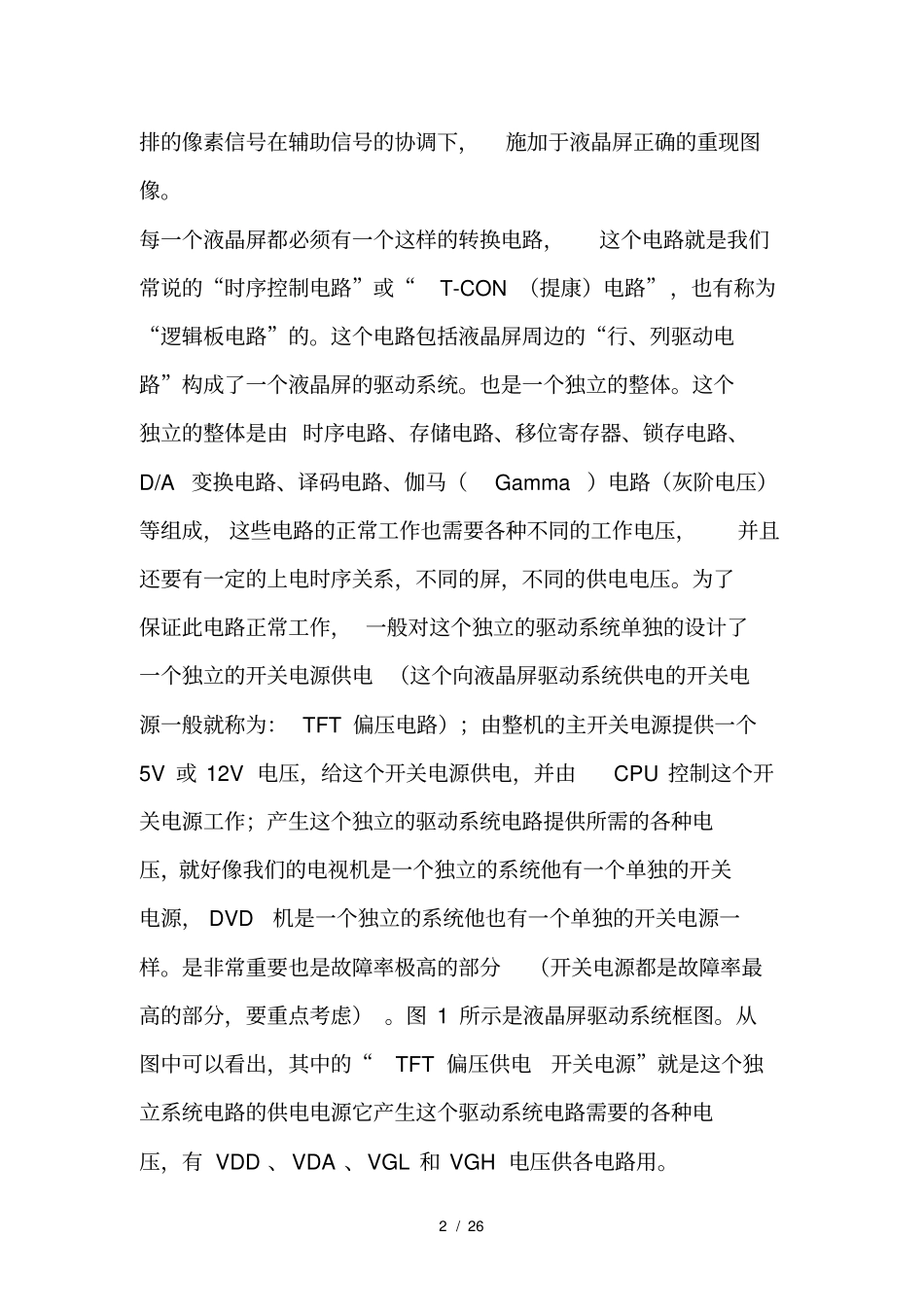

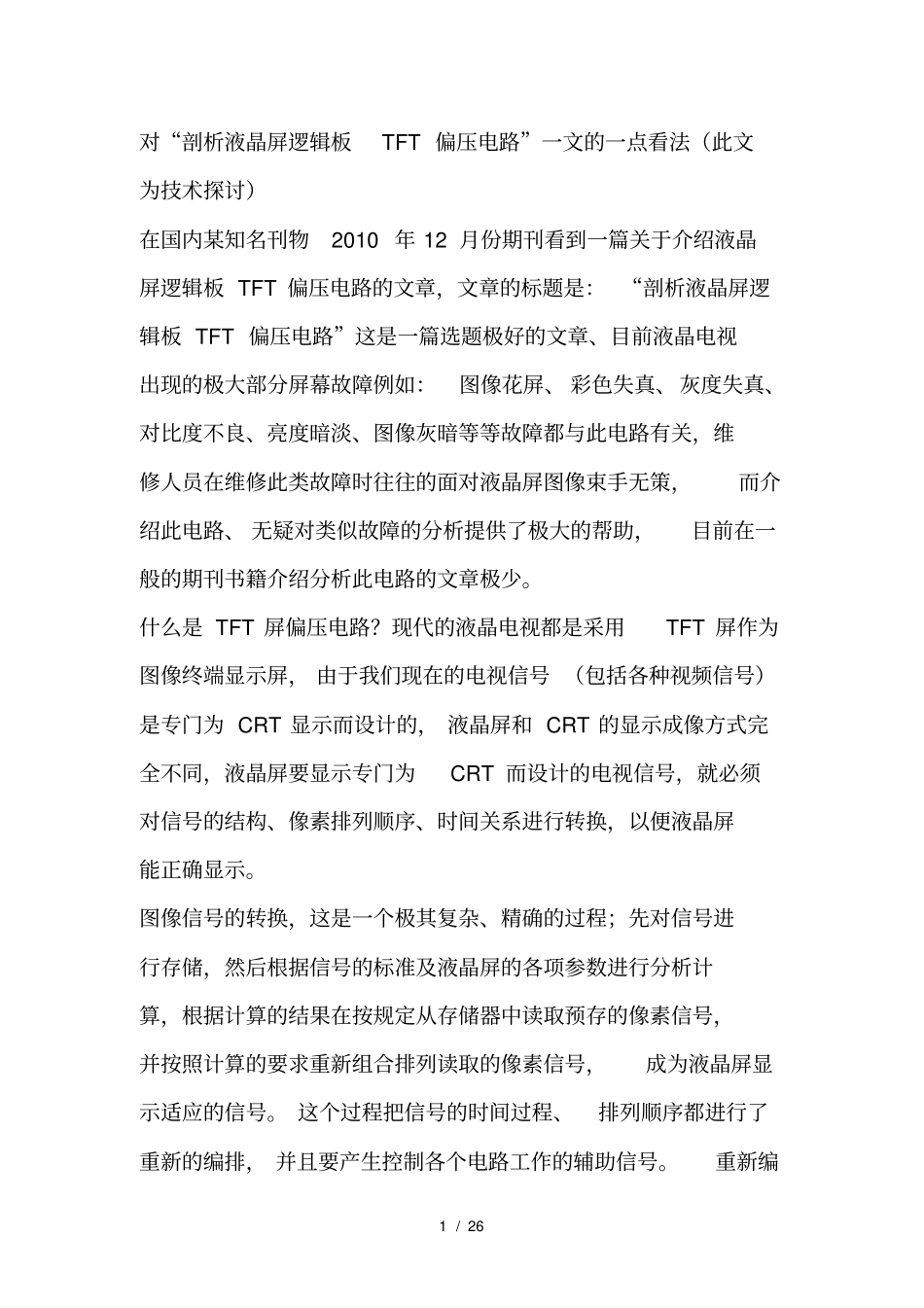

1/26对“剖析液晶屏逻辑板TFT偏压电路”一文的一点看法（此文为技术探讨）在国内某知名刊物2010年12月份期刊看到一篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是一篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，维修人员在维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前在一般的期刊书籍介绍分析此电路的文章极少。什么是TFT屏偏压电路？现代的液晶电视都是采用TFT屏作为图像终端显示屏，由于我们现在的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的结构、像素排列顺序、时间关系进行转换，以便液晶屏能正确显示。图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果在按规定从存储器中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。这个过程把信号的时间过程、排列顺序都进行了重新的编排，并且要产生控制各个电路工作的辅助信号。重新编2/26排的像素信号在辅助信号的协调下，施加于液晶屏正确的重现图像。每一个液晶屏都必须有一个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。也是一个独立的整体。这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，并且还要有一定的上电时序关系，不同的屏，不同的供电电压。为了保证此电路正常工作，一般对这个独立的驱动系统单独的设计了一个独立的开关电源供电（这个向液晶屏驱动系统供电的开关电源一般就称为：TFT偏压电路）；由整机的主开关电源提供一个5V或12V电压，给这个开关电源供电，并由CPU控制这个开关电源工作；产生这个独立的驱动系统电路提供所需的各种电压，就好像我们的电视机是一个独立的系统他有一个单独的开关电源，DVD机是一个独立的系统他也有一个单独的开关电源一样。是非常重要也是故障率极高的部分（开关电源都是故障率最高的部分，要重点考虑）。图1所示是液晶屏驱动系统框图。从图中可以看出，其中的“TFT偏压供电开关电源”就是这个独立系统电路的供电电源它产生这个驱动系统电路需要的各种电压，有VDD、VDA、VGL和VGH电压供各电路用。3/26图1这个独立的液晶屏驱动电路的供电系统；主要产生4个液晶屏驱动电路所需的电压：1VDD屏驱动电路工作电压，类似一般模拟集成电路的VCC。一般为3.3V。2VGL屏TFT薄膜开关MOS管的关断电压，一般为-5V。3VGH屏TFT薄膜开关MOS管的开通电压，一般为20V~30V。4VDA屏数据驱动电压，VDA经基准处理后，由伽马电路用以产生灰阶电压，一般为14V~20V。以上电压不同的屏；电压值不同。这些输出的任一电压出现问题，都会出现不同的图像显示故障，可见其重要性。并且也是故障多发部位。也是液晶电视维修人员必须掌握的部分，这个电路在某些文章、资料里称为：液晶屏逻辑板TFT偏压电路。4/26这篇文章的推出；显然是“及时雨、雪中送碳”，并且此文是介绍的目前普片采用的TFT偏压供电芯片TPS65161作为典型进行分析，怀着欣喜的心情细细的阅读此文章，看完后感到非常的遗憾、失望，此文把VDD、VDA、VGL和VGH四种电压产生的原理阐述错了，对关键电压的产生过程没有任何交代（模糊词汇一语而过），例如图6中CP22、DP8组成的半波负压整流电路（产生VGL）的工作原理、CP18、DP5组成的半波叠加整流电路（产生VGH）的工作原理，这些都是这个TFT偏压电路的重点，文中并把产生VDA电压的并联型的开关电源误认为是滤波电路（12V电压莫名其妙的经过滤波电路就能上升成为近20多伏的VDA...
