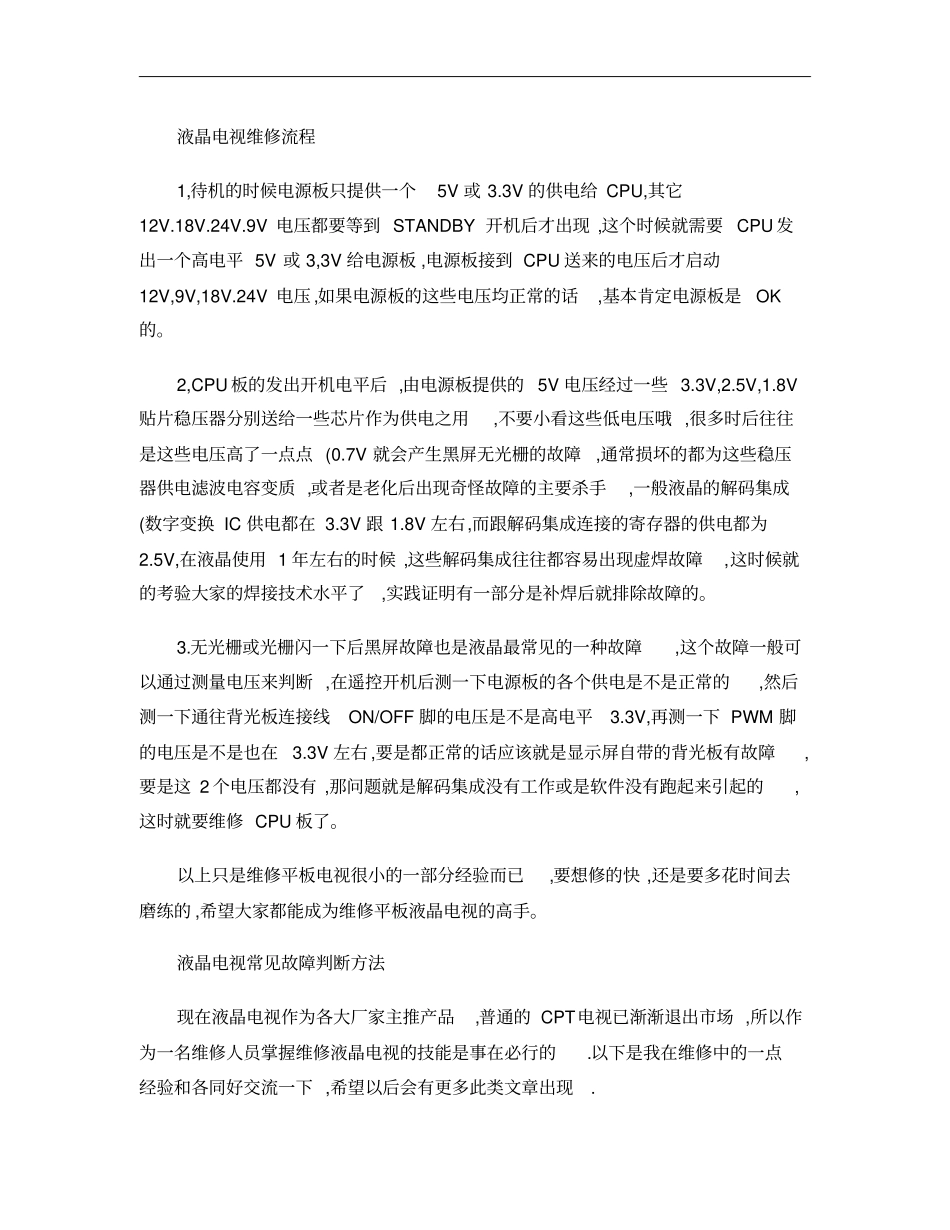

液晶电视维修流程1,待机的时候电源板只提供一个5V或3.3V的供电给CPU,其它12V.18V.24V.9V电压都要等到STANDBY开机后才出现,这个时候就需要CPU发出一个高电平5V或3,3V给电源板,电源板接到CPU送来的电压后才启动12V,9V,18V.24V电压,如果电源板的这些电压均正常的话,基本肯定电源板是OK的。2,CPU板的发出开机电平后,由电源板提供的5V电压经过一些3.3V,2.5V,1.8V贴片稳压器分别送给一些芯片作为供电之用,不要小看这些低电压哦,很多时后往往是这些电压高了一点点(0.7V就会产生黑屏无光栅的故障,通常损坏的都为这些稳压器供电滤波电容变质,或者是老化后出现奇怪故障的主要杀手,一般液晶的解码集成(数字变换IC供电都在3.3V跟1.8V左右,而跟解码集成连接的寄存器的供电都为2.5V,在液晶使用1年左右的时候,这些解码集成往往都容易出现虚焊故障,这时候就的考验大家的焊接技术水平了,实践证明有一部分是补焊后就排除故障的。3.无光栅或光栅闪一下后黑屏故障也是液晶最常见的一种故障,这个故障一般可以通过测量电压来判断,在遥控开机后测一下电源板的各个供电是不是正常的,然后测一下通往背光板连接线ON/OFF脚的电压是不是高电平3.3V,再测一下PWM脚的电压是不是也在3.3V左右,要是都正常的话应该就是显示屏自带的背光板有故障,要是这2个电压都没有,那问题就是解码集成没有工作或是软件没有跑起来引起的,这时就要维修CPU板了。以上只是维修平板电视很小的一部分经验而已,要想修的快,还是要多花时间去磨练的,希望大家都能成为维修平板液晶电视的高手。液晶电视常见故障判断方法现在液晶电视作为各大厂家主推产品,普通的CPT电视已渐渐退出市场,所以作为一名维修人员掌握维修液晶电视的技能是事在必行的.以下是我在维修中的一点经验和各同好交流一下,希望以后会有更多此类文章出现.要维修液晶就要学会判断是那一部分有故障,这是弟一步.以下就说说液晶电视的主要故障及部位的判断.1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.2:出现开机一个时后花屏(马赛克,音正常.此现象弟一个是数字板不良(过孔不通或IC接触不好.弟二是机内连线接触不好.3:开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.4:灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS不良,"BIOS"IC和CPU之间接触不良等离子屏的各部件板好坏的判断及维修更换家电维和普通的电视机一样,等离子电视机的高故障部位也是在电源板、驱动板这几大部分。原因是这几部分是工作在高压、大电流状态。由于目前对等离子电视机的维修,都是板级维修,所以,在实际检修中,只需要判断出有故障的部件板或电路板就可以了,而不需要对部件板上的元器件进行维修和更换。只是因为:一方面等离子电视机电路板里的元器件,大多为进口的,国内无法购到或屏的制造方不提供;另一方面,等离子电视机里的各种电路板,都是多层结构,非工厂条件下的维修,很容易因拆装不良而给电路板制造新的故障,所以目前的等离子电视、液晶电视的维修,整个行业执行的都是板级维修,也就是换整个部件板。在对PDP屏的电路进行维修和检测、拆卸时,必须注意大容量的电容是否已经放完电?并注意检测电压时的冷地和热地的不同之处,同时必须严格注意防静电即ESD。对电源板的判断和检测,首先就应该检测电源板的各路输出电压,是否和屏右上角上贴的帖纸里标的一样(此时把该贴纸指给大家看,如果测到的电压和屏上标的不一样,则很有可能是:①、电源板本身损坏,导致电压和屏上标的不一样;②、电源板的负载有问题,导致了电源板输出的电压和屏上标的不一致。我们可以先检测电源板输出的各个插座的电压值,发现那个插座上的电压值有异常,就拔下该插座上的插头线,让它和后级电路断开,此时再测下电源插座的输出电压,如果电压正常了,则说明是后级的电路板有问题了,反之是在电源板本身。有一点必须要注意,那就是VS电压是在这里的两个插座上都有输出的(此时指出这两个插座的位置,所以,如果拔下一路的插头时,VS电压还是异常的话,还要必须把另一边的有VS电压的插子头一起拔下,这样才能判断是否是电源板或还是后级的电路...
