液氮储罐安全操作规程全解VIP免费

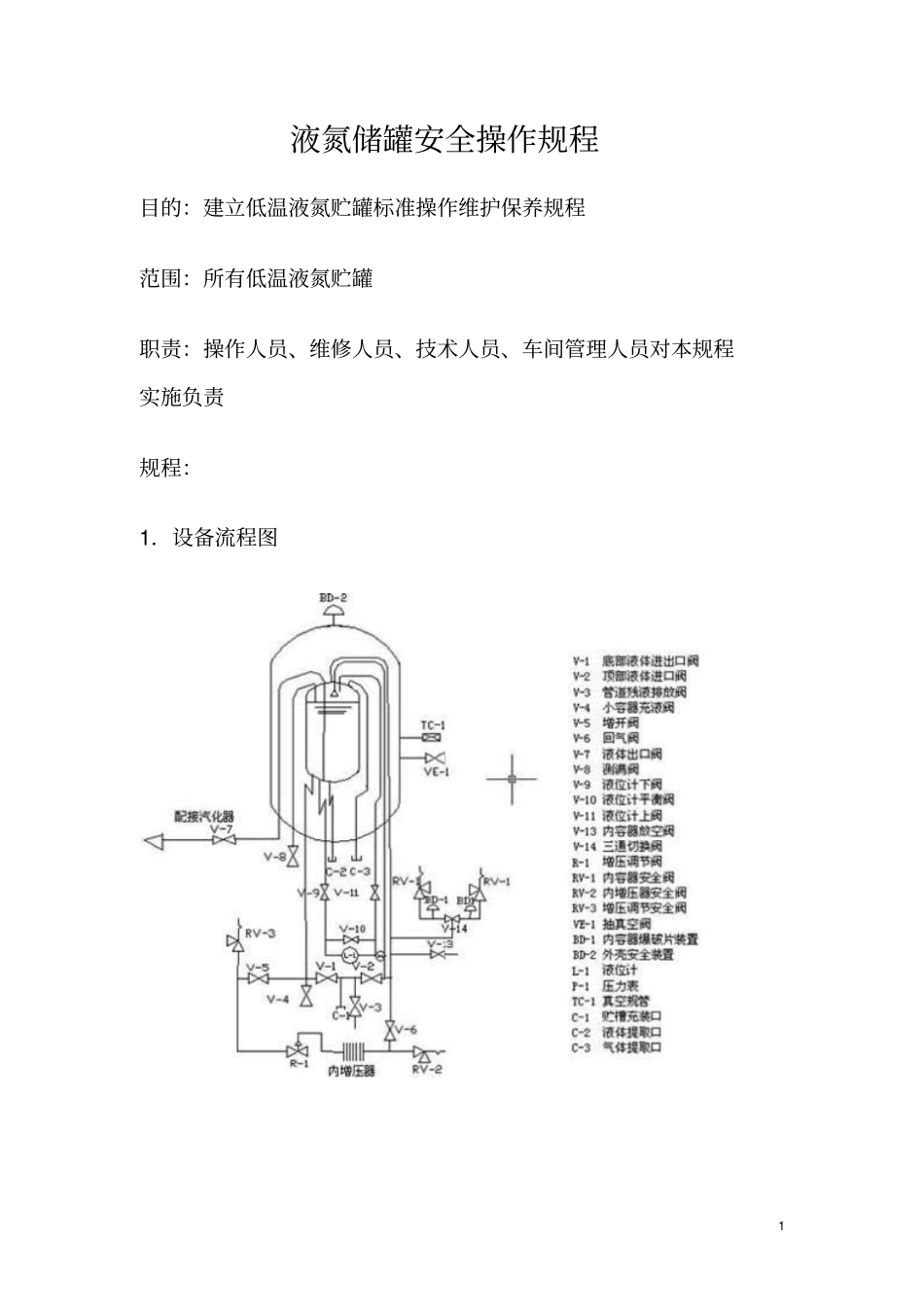

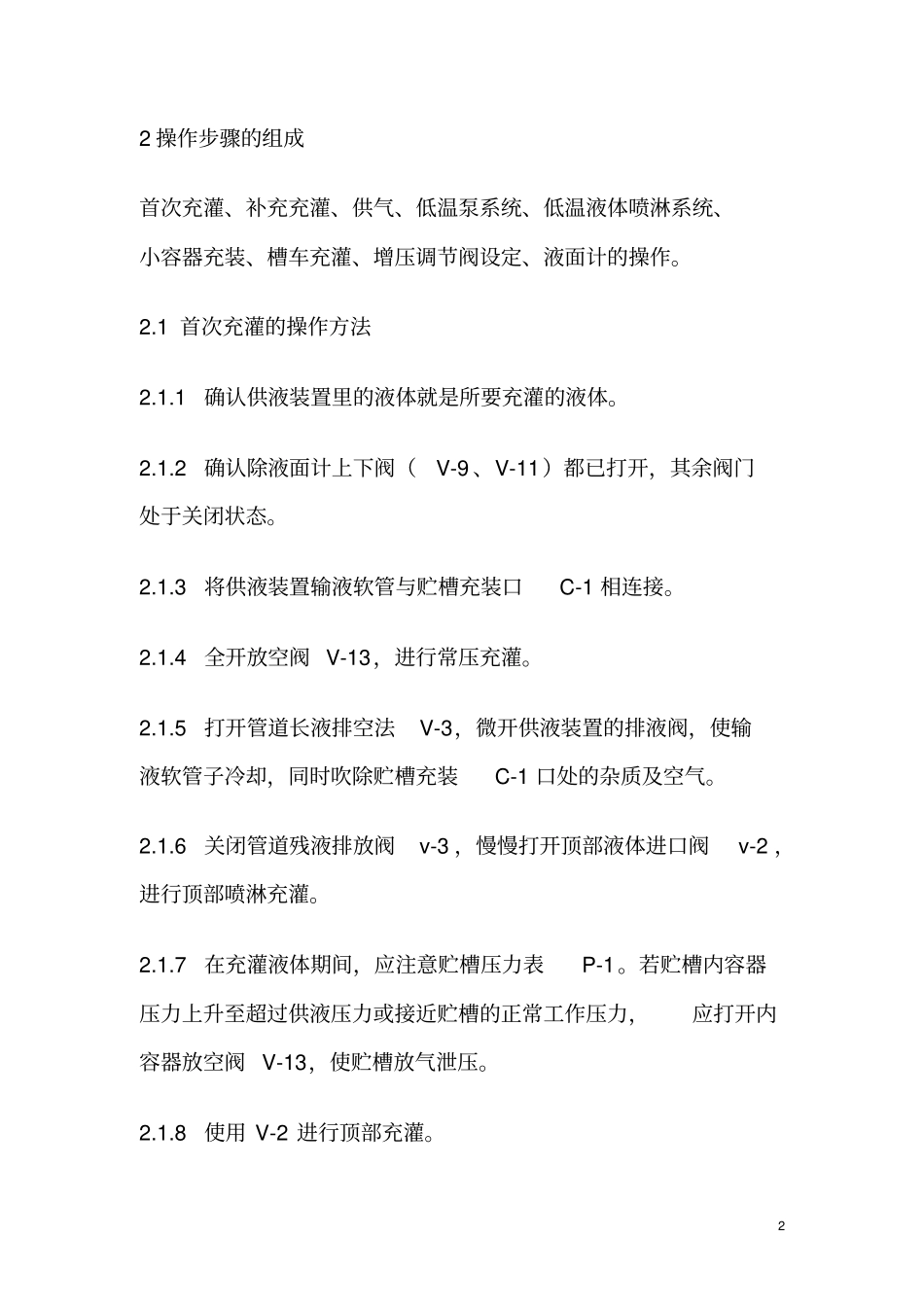

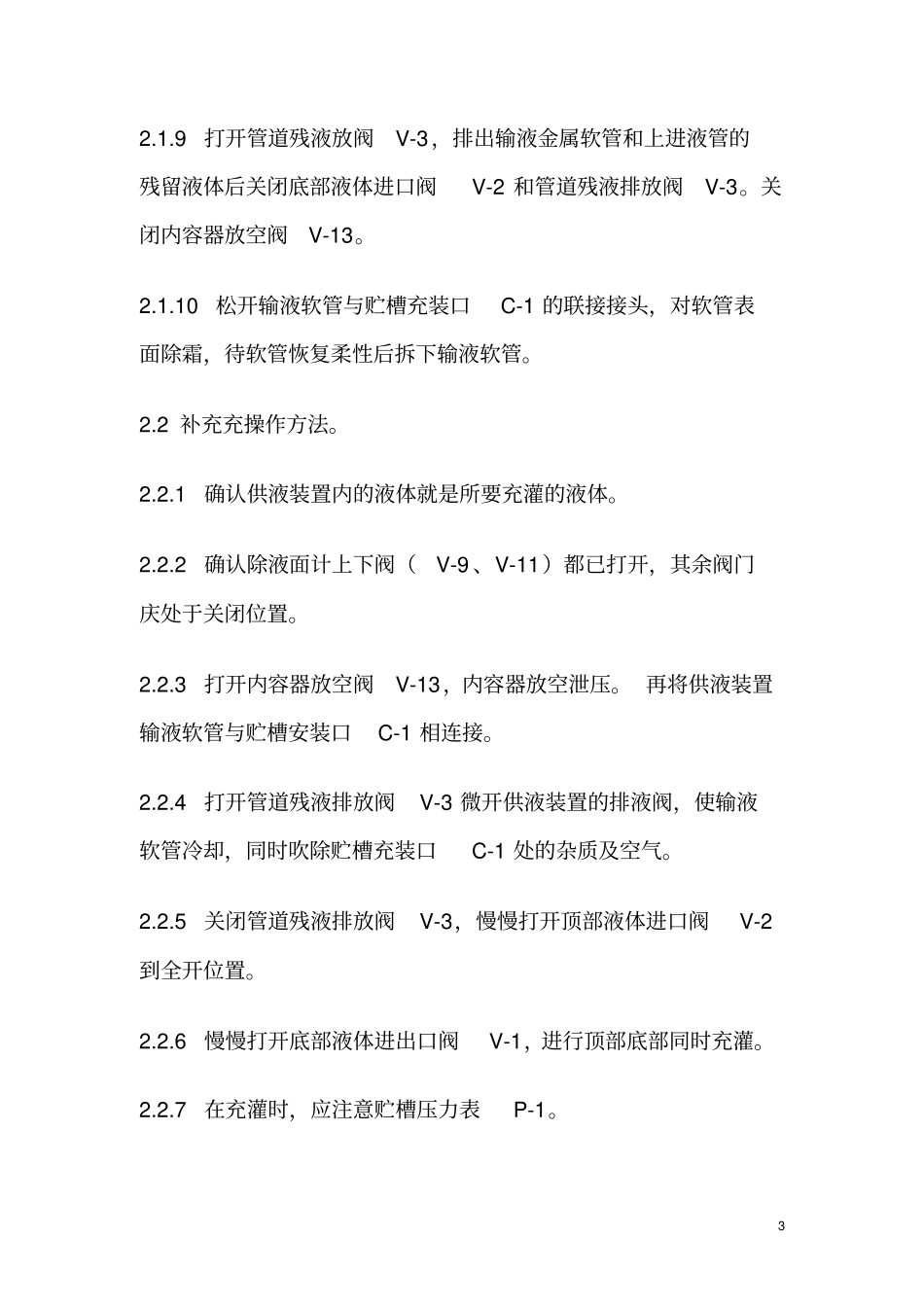

1液氮储罐安全操作规程目的：建立低温液氮贮罐标准操作维护保养规程范围：所有低温液氮贮罐职责：操作人员、维修人员、技术人员、车间管理人员对本规程实施负责规程：1．设备流程图22操作步骤的组成首次充灌、补充充灌、供气、低温泵系统、低温液体喷淋系统、小容器充装、槽车充灌、增压调节阀设定、液面计的操作。2.1首次充灌的操作方法2.1.1确认供液装置里的液体就是所要充灌的液体。2.1.2确认除液面计上下阀（V-9、V-11）都已打开，其余阀门处于关闭状态。2.1.3将供液装置输液软管与贮槽充装口C-1相连接。2.1.4全开放空阀V-13，进行常压充灌。2.1.5打开管道长液排空法V-3，微开供液装置的排液阀，使输液软管子冷却，同时吹除贮槽充装C-1口处的杂质及空气。2.1.6关闭管道残液排放阀v-3，慢慢打开顶部液体进口阀v-2，进行顶部喷淋充灌。2.1.7在充灌液体期间，应注意贮槽压力表P-1。若贮槽内容器压力上升至超过供液压力或接近贮槽的正常工作压力，应打开内容器放空阀V-13，使贮槽放气泄压。2.1.8使用V-2进行顶部充灌。32.1.9打开管道残液放阀V-3，排出输液金属软管和上进液管的残留液体后关闭底部液体进口阀V-2和管道残液排放阀V-3。关闭内容器放空阀V-13。2.1.10松开输液软管与贮槽充装口C-1的联接接头，对软管表面除霜，待软管恢复柔性后拆下输液软管。2.2补充充操作方法。2.2.1确认供液装置内的液体就是所要充灌的液体。2.2.2确认除液面计上下阀（V-9、V-11）都已打开，其余阀门庆处于关闭位置。2.2.3打开内容器放空阀V-13，内容器放空泄压。再将供液装置输液软管与贮槽安装口C-1相连接。2.2.4打开管道残液排放阀V-3微开供液装置的排液阀，使输液软管冷却，同时吹除贮槽充装口C-1处的杂质及空气。2.2.5关闭管道残液排放阀V-3，慢慢打开顶部液体进口阀V-2到全开位置。2.2.6慢慢打开底部液体进出口阀V-1，进行顶部底部同时充灌。2.2.7在充灌时，应注意贮槽压力表P-1。42.2.8打开管道残液排放阀V-3，排出输液金属软管和上进液管中的残余液体，半闭顶部V-2和V-3，再关闭V-13。2.2.9松开输液软管与贮槽充装口C-1的接头，对软管表面除霜，待软管恢复正常后拆下。2.3供气的操作方法2.3.1确认除液面计上下阀（V-9、V-11）已打开外，其余阀门处于关闭状态。2.3.2依次打开回气阀V-6、增开阀V-5、液体出口阀V-7。2.3.3当所需数量的气体已经输出，或者要把贮槽关闭不用较长一段时间停止输送气体时，关闭液体出口阀V-7，增开阀，过15~20分钟后再关闭回气阀V-6。2.4低温泵供液操作方法2.4.1确认除液面计上下阀（V-9、V-11）已打开外，其余阀门均处于关闭位置。2.4.2依次打开回气阀V-6、增开阀V-5。按低温液体泵的操作规程，打开泵进液阀和泵回气阀，启动低温液体泵，低温液体泵的出口端即输出高压低温液体，经汽化器，进入充气系统，可向外输送高压气体、充装高压气瓶等。52.4.3贮槽将按用户的设定压力，自动恒压地输送低温液体至低温泵进口端。2.4.4在气体充装结束时，按低温泵的操作规程关闭低温泵，关闭进液端、泵回气阀。2.4.5关闭贮槽的增开阀V-5、过10-20分钟后再关闭回气阀V-6。2.5低温液体喷淋系统操作方法2.5.1确认除液面计上下阀（V-9、V-11）已打开外，其余阀门均处于关闭位置，依次打开回气阀V-6、增开V-5。2.5.2打开向低温液体喷淋系统供液的阀门，开始向低温液体喷淋系统输送低温液体。2.5.3低温喷淋系统工作结束后，关闭贮槽向低温液体喷淋系统供液的阀门。关闭贮槽的增开阀V-5、过10-20分钟后再关闭回气阀V-6。2.6供液操作方法2.6.1用橡皮管或金属管道（如紫铜管、金属软管）将V-4与小容器相连通。打开放空阀。2.6.2慢慢打开小容器充液阀V-4、充液过程应平稳，防止低温液体飞溅。小容器充满后关闭小容器充液阀V-4。62.7贮槽向槽车充装低温液体的操作方法：2.7.1确认贮槽的低温液体就是槽车所要充灌介质。2.7.2确认贮槽除压力表V-12、液位计上下阀（V-9、V-11）已打开外，其余阀门均处于关闭位置。2.7.3用输液软管将贮槽充装口C-1与槽车充装口相连。2.7.4打开回气阀V-6、增开阀V-5，贮槽内容器开始增压，压力京戏低于贮槽的最高工作压力。2.7.5打开底部液体进出口阀V-1，即开始...
