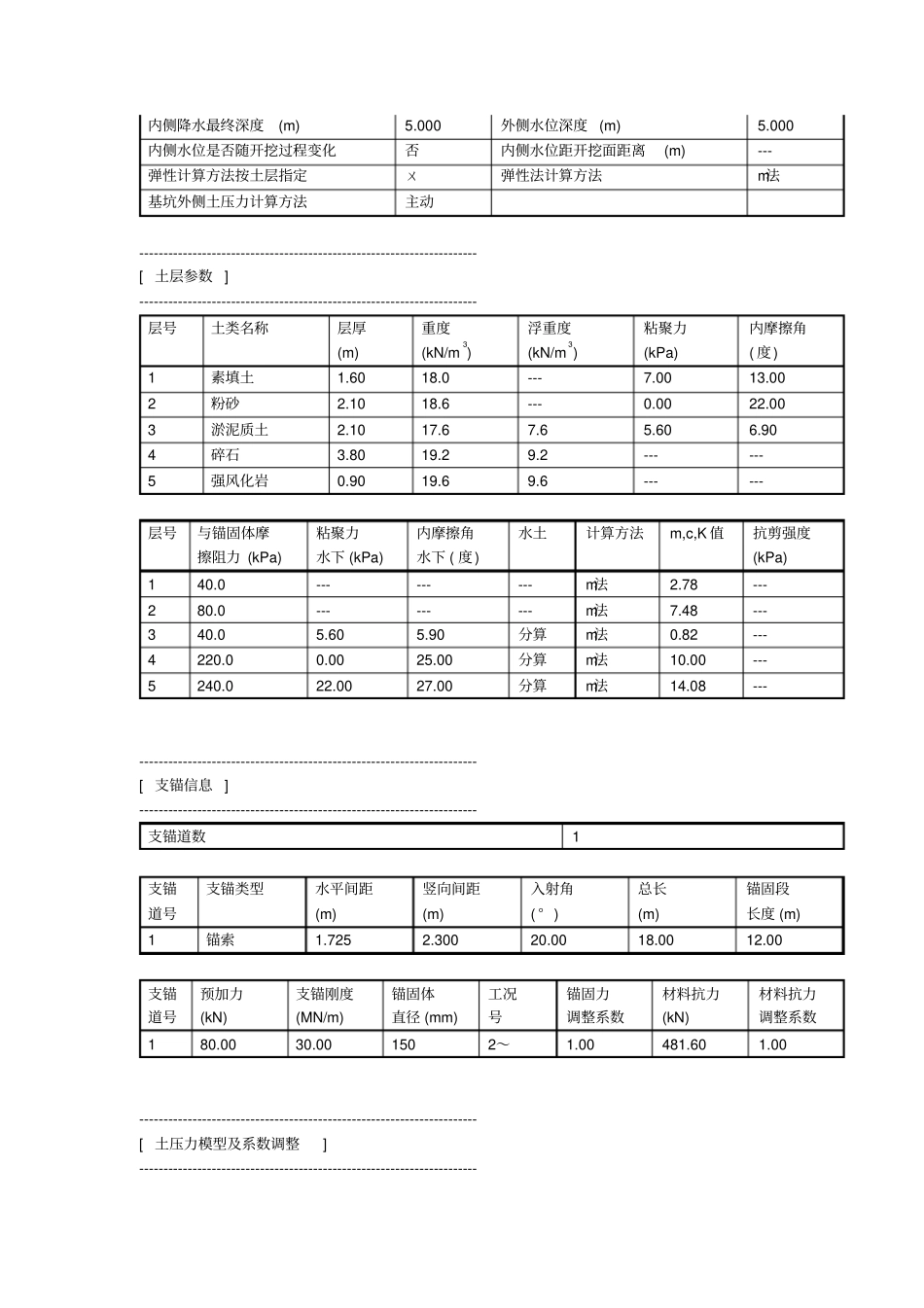

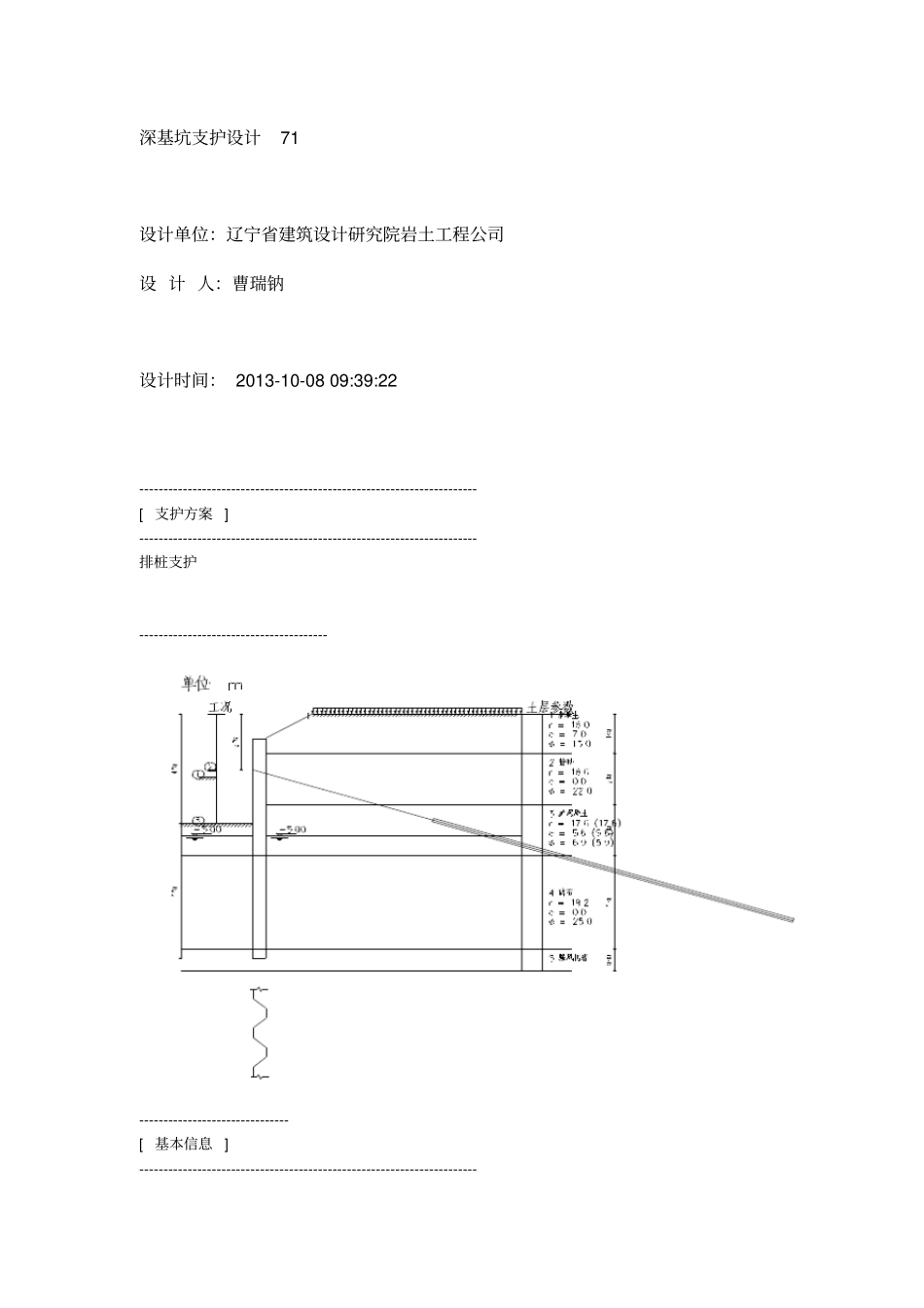

深基坑支护设计71设计单位：辽宁省建筑设计研究院岩土工程公司设计人：曹瑞钠设计时间：2013-10-0809:39:22----------------------------------------------------------------------[支护方案]----------------------------------------------------------------------排桩支护----------------------------------------------------------------------[基本信息]----------------------------------------------------------------------规范与规程《建筑基坑支护技术规程》JGJ120-2012内力计算方法增量法基坑等级二级基坑侧壁重要性系数γ01.00基坑深度H(m)4.500嵌固深度(m)5.500桩顶标高(m)-1.000桩材料类型钢板桩├每延米截面面积A(cm2)198.00├每延米惯性矩I(cm4)23200.00└每延米抗弯模量W(cm3)1600.00└抗弯f(N/mm2)215有无冠梁无放坡级数1超载个数1支护结构上的水平集中力0----------------------------------------------------------------------[放坡信息]----------------------------------------------------------------------坡号台宽(m)坡高(m)坡度系数10.0001.0001.500----------------------------------------------------------------------[超载信息]----------------------------------------------------------------------超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)115.000-------------------------------------------------------------------------------------[附加水平力信息]----------------------------------------------------------------------水平力作用类型水平力值作用深度是否参与是否参与序号(kN)(m)倾覆稳定整体稳定----------------------------------------------------------------------[土层信息]----------------------------------------------------------------------土层数5坑内加固土否内侧降水最终深度(m)5.000外侧水位深度(m)5.000内侧水位是否随开挖过程变化否内侧水位距开挖面距离(m)---弹性计算方法按土层指定ㄨ弹性法计算方法m法基坑外侧土压力计算方法主动----------------------------------------------------------------------[土层参数]----------------------------------------------------------------------层号土类名称层厚重度浮重度粘聚力内摩擦角(m)(kN/m3)(kN/m3)(kPa)(度)1素填土1.6018.0---7.0013.002粉砂2.1018.6---0.0022.003淤泥质土2.1017.67.65.606.904碎石3.8019.29.2------5强风化岩0.9019.69.6------层号与锚固体摩粘聚力内摩擦角水土计算方法m,c,K值抗剪强度擦阻力(kPa)水下(kPa)水下(度)(kPa)140.0---------m法2.78---280.0---------m法7.48---340.05.605.90分算m法0.82---4220.00.0025.00分算m法10.00---5240.022.0027.00分算m法14.08-------------------------------------------------------------------------[支锚信息]----------------------------------------------------------------------支锚道数1支锚支锚类型水平间距竖向间距入射角总长锚固段道号(m)(m)(°)(m)长度(m)1锚索1.7252.30020.0018.0012.00支锚预加力支锚刚度锚固体工况锚固力材料抗力材料抗力道号(kN)(MN/m)直径(mm)号调整系数(kN)调整系数180.0030.001502～1.00481.601.00----------------------------------------------------------------------[土压力模型及系数调整]----------------------------------------------------------------------弹性法土压力模型:经典法土压力模型:层号土类水土水压力外侧土压力外侧土压力内侧土压力内侧土压力名称调整系数调整系数1调整系数2调整系数最大值(kPa)1素填土分算1.0001.0001.0001.00010000.0002粉砂分算1.0001.0001.0001.00010000.0003淤泥质土分算1.0001.0001.0001.00010000.0004碎石分算1.0001.0001.0001.00010000.0005强风化岩分算1.0001.0001.0001.00010000.000----------------------------------------------------------------------[工况信息]----------------------------------------------------------------------...
