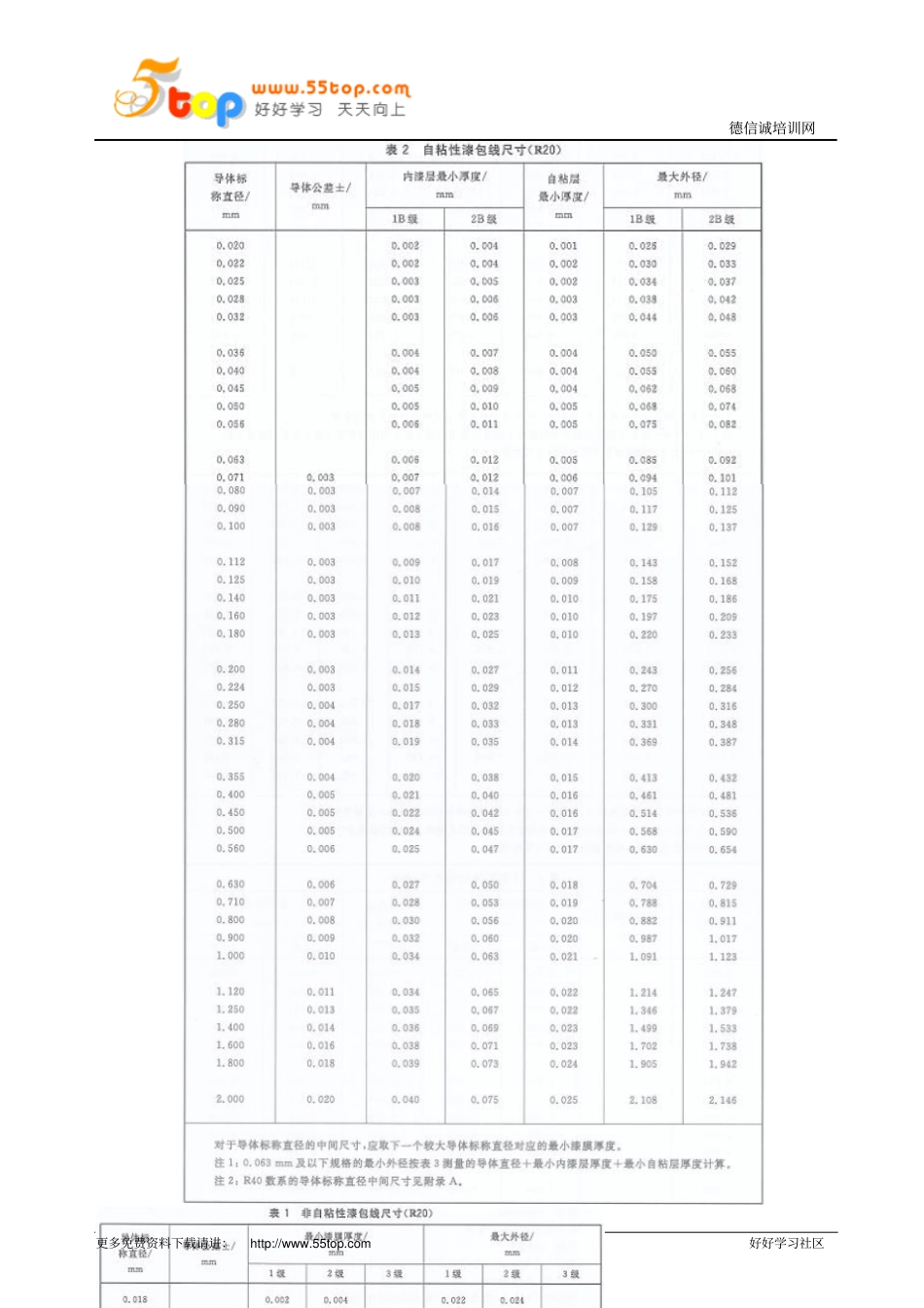

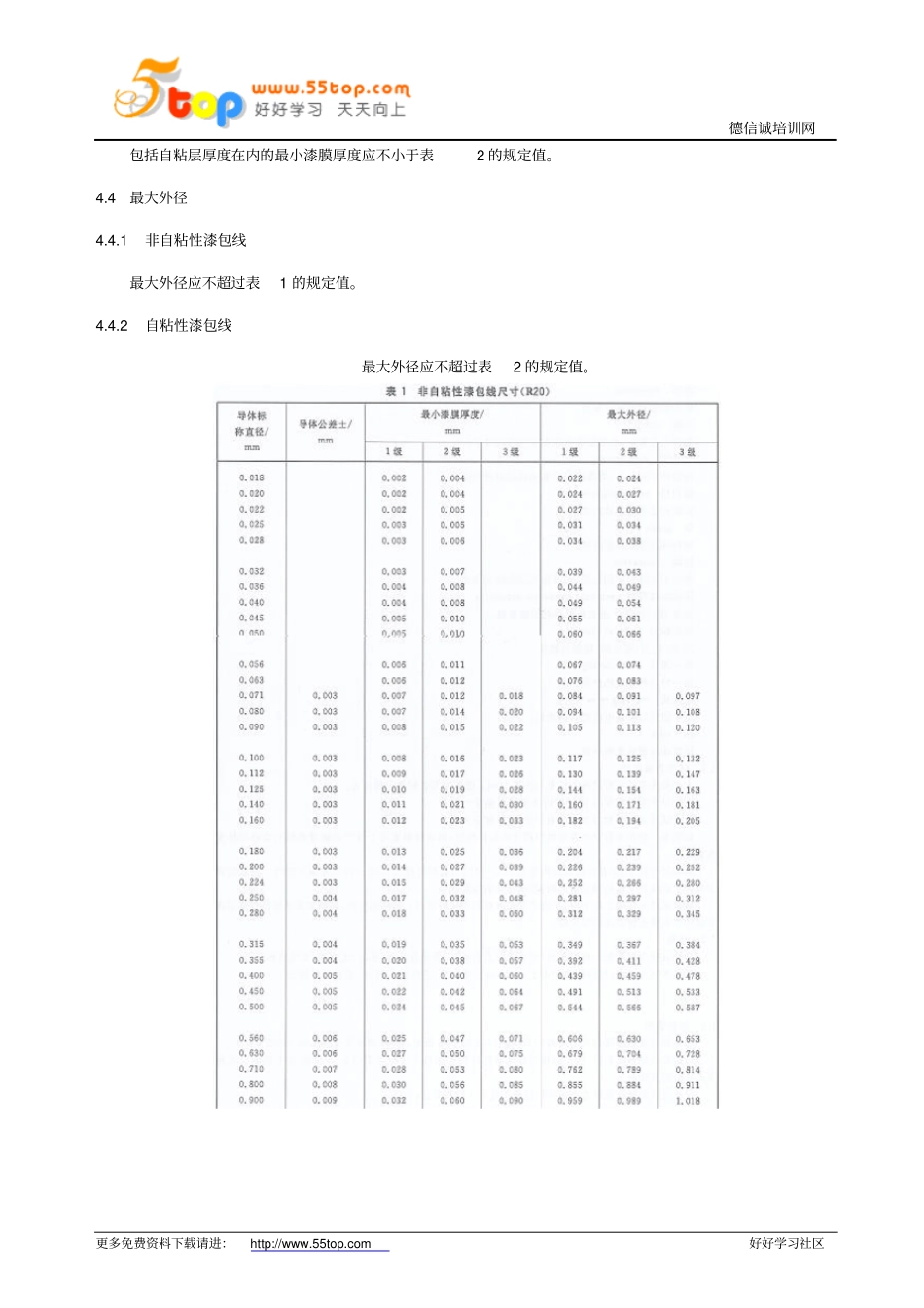

德信诚培训网更多免费资料下载请进：http://www.55top.com好好学习社区漆包线检验规范1.目的为了严格控制漆包线来料质量，规范漆包线检验规范检验标准，为该产品的验收工作提供指导依据。2.适用范围本规范适用于公司漆包线来料的检验验收。3.引用标准制定本规范参考了下列文件中的一些信息，但没有直接引用里面的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。www.55top.com好好学习社区www.qs100.com德信诚培训教材www.baidu.com百度文库GB6190漆包圆绕组线GB4074.2漆包线实验方法（尺寸测量）GB4074.11漆包线实验方法（热冲击实验。圆线）GB4074.17漆包线实验方法（击穿电压实验。圆线）4.技术要求4.1漆包圆线应符合GB6190的规定和本公司研发部产品规格书要求4.2导体不圆度（导体标称直径0.063mm以上）任一点上最小直径和最大直径差应不大于表1和表2中导体公差栏的值。4.3最小漆膜厚度和最小自粘层厚度（导体标称直径0.063mm以上）4.3.1非自粘性漆包线最小漆膜厚度应不小于表1的规定值。4.3.2自粘性漆包线德信诚培训网更多免费资料下载请进：http://www.55top.com好好学习社区包括自粘层厚度在内的最小漆膜厚度应不小于表2的规定值。4.4最大外径4.4.1非自粘性漆包线最大外径应不超过表1的规定值。4.4.2自粘性漆包线最大外径应不超过表2的规定值。德信诚培训网更多免费资料下载请进：http://www.55top.com好好学习社区德信诚培训网更多免费资料下载请进：http://www.55top.com好好学习社区4.5电阻不用直径的导线电阻值应如表3所示。表3不同直径导线的电阻值导体标称直径mm电阻Ω/m导体标称直径mm电阻Ω/m最小值标称值最大值最小值标称值最大值0.01860.4667.1873.890.2000.52370.54410.56570.02048.9754.4159.850.2240.41880.43380.44950.02240.4744.9749.470.2500.33450.34820.36280.02531.3434.8238.310.2800.26760.27760.28820.02824.9927.7630.540.3150.21210.21930.22700.03219.1321.2523.380.3550.16740.17270.17820.03615.1616.7918.420.4000.13160.13600.14070.04012.2813.6014.920.4500.10420.10750.11090.0459.70510.7511.790.5000.084620.087060.089390.0507.9228.7069.4890.5300.075120.077480.079950.0566.3166.9407.5650.5600.067360.069400.071530.0635.0455.4845.9220.6000.058760.060460.062220.0713.9414.3184.7470.6300.053350.054840.056380.0803.1333.4013.7030.6700.047080.048480.049940.0902.4952.6872.9000.7100.041980.043180.044420.1002.0342.1762.3330.7500.037560.038690.039870.1121.6321.7351.8480.8000.033050.034010.035000.1251.3171.3931.4750.8500.029250.030120.031040.1401.0551.1101.1700.9000.026120.026870.027650.1600.81220.85020.89060.9500.023420.024120.024870.1800.64440.67180.70071.0000.021160.021760.022404.6.耐压试验5000V，1min的耐压试验，其耐压泄漏≤1mA。4.7盐水弯曲针孔实验常态下的漆包线盐水弯曲针孔实验是将试样折成正方形，检查漆包线漆膜的连续性和附着性。测试原理。根据电解铜的原理，试样开裂点露出的裸导体铜发生电解反应，气孔处呈现红色状，即为针孔。其反应式如下：2Cu+2H2O——2CuO(红色）+2H2合格判定方法：在弯曲的四角上，0.07mm以下的漆包线总数小于或等于3个弯曲针孔判定合格，反之为不合格。德信诚培训网更多免费资料下载请进：http://www.55top.com好好学习社区在弯曲的四角上，0.07mm及以上的漆包线，弯曲针孔总数小于或等于4个判定合格，反之为不合格。判定时，应排除直线（常态）针孔。如有直线针孔，不应计入弯曲针孔总数，或应重新取样。弯曲针孔越多，说明漆膜附着力越差或脱漆。5.检验项目和检验方法5.1外观检验：5.1.1包装有无标识，外标识与实物是否一致，标识是否注明厂商、产品名称、净重、导体直径、漆膜级别、制造日期等。5.1.2包装箱是否破损及严重脏污，导致漆包线受潮、破损等现象5.1.3漆包线是否有破...
