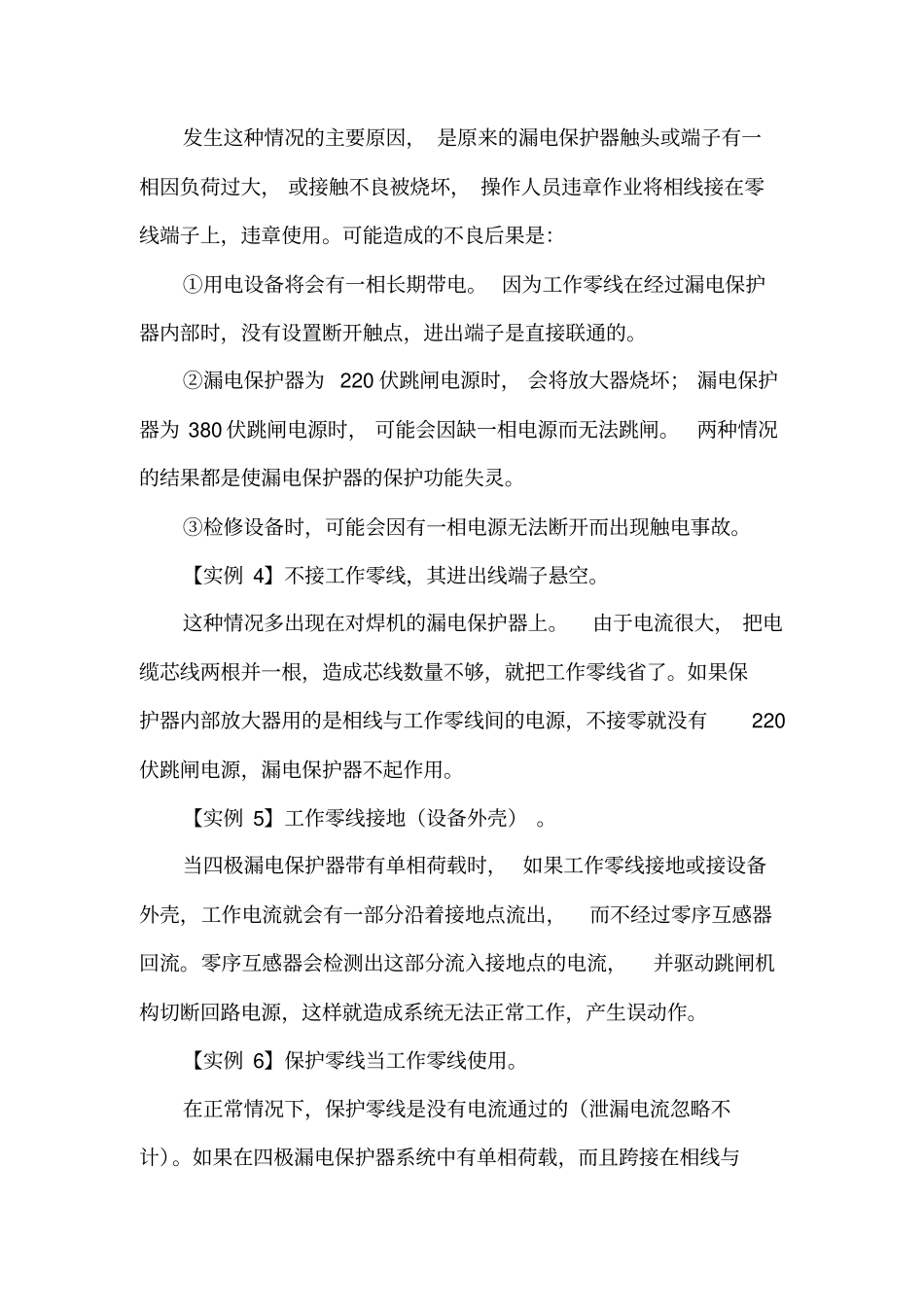

漏电保护器常见错误接线分析漏电保护器是保证用电安全的重要装置，必须正确接线，保持其灵敏可靠的性能。漏电保护器的工作原理虽然比较简单，但在实际使用中会出现这样或那样的错误，造成不必要的误动或拒动，下面介绍一些在售后服务和施工现场中遇到的实例。【实例1】两个漏电保护器并联。出现保护器并联的现象，一般有两种情况：一是个别工程用电量大，暂时买不到额定电流与之匹配的保护器；二是大容量的保护器价格高，而使用小容量的保护器并联，费用则相对较低。后果分析：首先，保护器并联接线时，两个保护器的动作电流不可能绝对相等，跳闸的时间就会有先有后，从而导致动作时间延长。其次，在并联接线状态下，当一个保护器失灵时，系统将无法保证安全。当系统漏电时，虽然一个保护器动作了，而失灵的保护器不跳闸，主回路仍然带电，起不到保护作用。另外，由于工作零线混用，会引起误跳闸现象。【实例2】工作零线断线。这是一种比较危险的错接线。当工作零线在电源侧断线时，保护器的负荷侧零线将会带电。一是因为220伏的电源会通过放大器的电源串到零线上，使零线带电；二是如果保护器带有单相负荷，电源会通过负载串到零线上，对用电人员造成人身伤害；三是由于零线断线，放大器无工作电源，当回路发生漏电时，无法跳闸。【实例3】工作零线端子代替相线端子使用。发生这种情况的主要原因，是原来的漏电保护器触头或端子有一相因负荷过大，或接触不良被烧坏，操作人员违章作业将相线接在零线端子上，违章使用。可能造成的不良后果是：①用电设备将会有一相长期带电。因为工作零线在经过漏电保护器内部时，没有设置断开触点，进出端子是直接联通的。②漏电保护器为220伏跳闸电源时，会将放大器烧坏；漏电保护器为380伏跳闸电源时，可能会因缺一相电源而无法跳闸。两种情况的结果都是使漏电保护器的保护功能失灵。③检修设备时，可能会因有一相电源无法断开而出现触电事故。【实例4】不接工作零线，其进出线端子悬空。这种情况多出现在对焊机的漏电保护器上。由于电流很大，把电缆芯线两根并一根，造成芯线数量不够，就把工作零线省了。如果保护器内部放大器用的是相线与工作零线间的电源，不接零就没有220伏跳闸电源，漏电保护器不起作用。【实例5】工作零线接地（设备外壳）。当四极漏电保护器带有单相荷载时，如果工作零线接地或接设备外壳，工作电流就会有一部分沿着接地点流出，而不经过零序互感器回流。零序互感器会检测出这部分流入接地点的电流，并驱动跳闸机构切断回路电源，这样就造成系统无法正常工作，产生误动作。【实例6】保护零线当工作零线使用。在正常情况下，保护零线是没有电流通过的（泄漏电流忽略不计）。如果在四极漏电保护器系统中有单相荷载，而且跨接在相线与保护零线之间，单相设备一启动，漏电保护器就会跳闸，系统将无法正常工作。【实例7】保护零线不与变压器中性点连接。“保护零线”PE实际上是保护接地。这种情况常出现在总配电箱的漏电保护器前端。当施工现场电源变压器与其他用户共用时，其他用户没有采用TN-S接零保护系统。进入施工现场总配电箱的电缆，在总箱漏电保护器前端，零线应分为两根，其中一根做保护零线PE，另一根进入总箱漏电保护器，从总箱漏电保护器出来就成为工作零线。如果与其他用户共用一个低压系统，就造成了一部分设备采用保护接地，另一部分设备采用保护接零的违章现象。这是《施工现场临时用电安全技术规范》第4.1.3条所明令禁止的。原因是“PE”在漏电保护器的前端没有与零线连接，而只做了接地，“PE”是假的PE。【实例8】保护器部分输出线与其他线路混用。造成这种情况的主要原因是非电工人员乱接电线。分析：①保护器输出的相线与非本保护器输出的工作零线组成的单相220伏电源，只要有负载电流流过，保护器就会跳闸，造成系统无法正常工作，还会影响与其相关的保护器。②如果负载能工作，说明保护器已经失灵，不起保护作用了。【实例9】相线缺相不接。对焊机、电焊机电源为两相380伏，有一相端子不用就被省略了。当保护器内部工作电源为380伏时，就可能有一端正巧接在被省略的电源线上，会造成跳闸，回路无工作...
