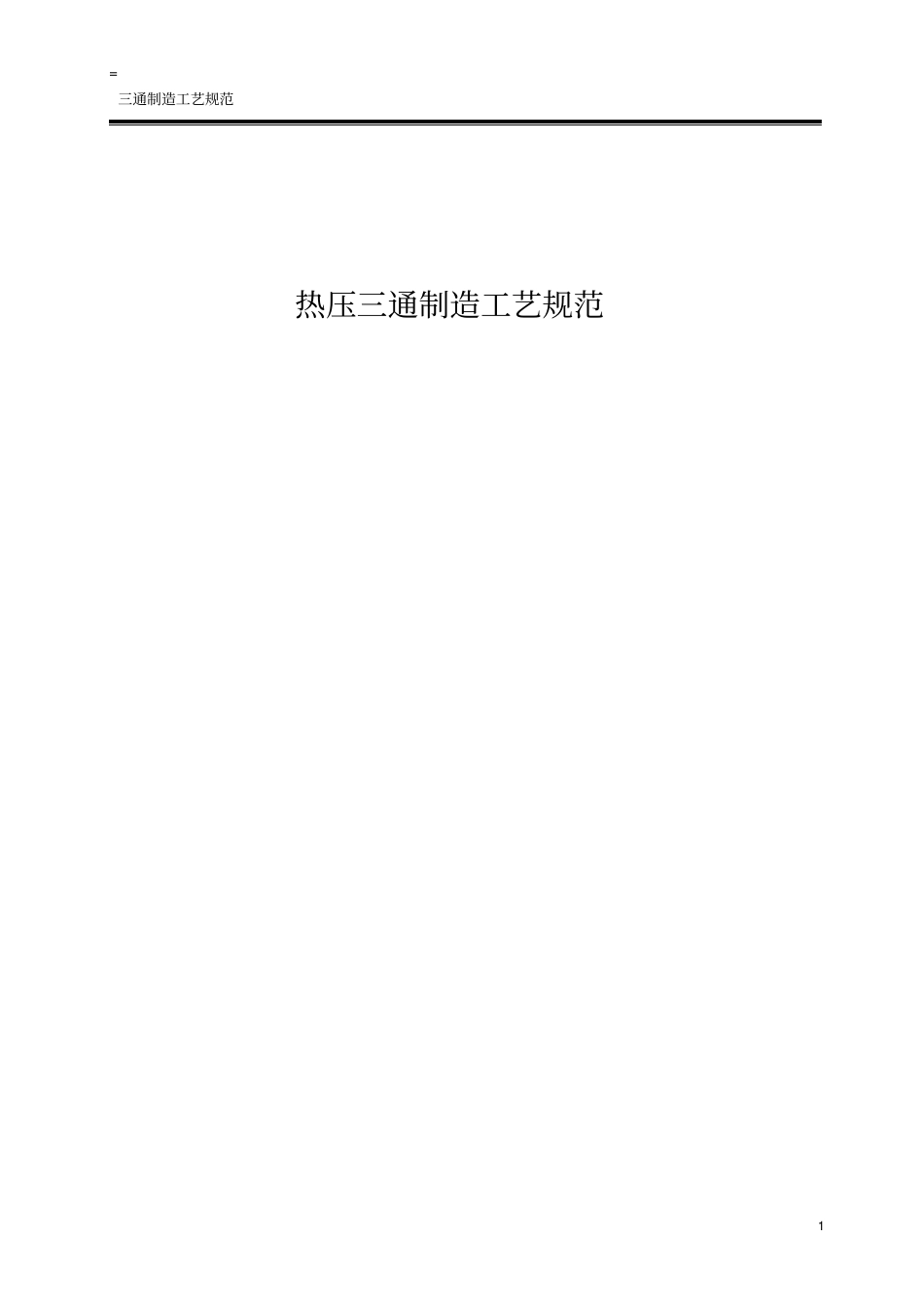

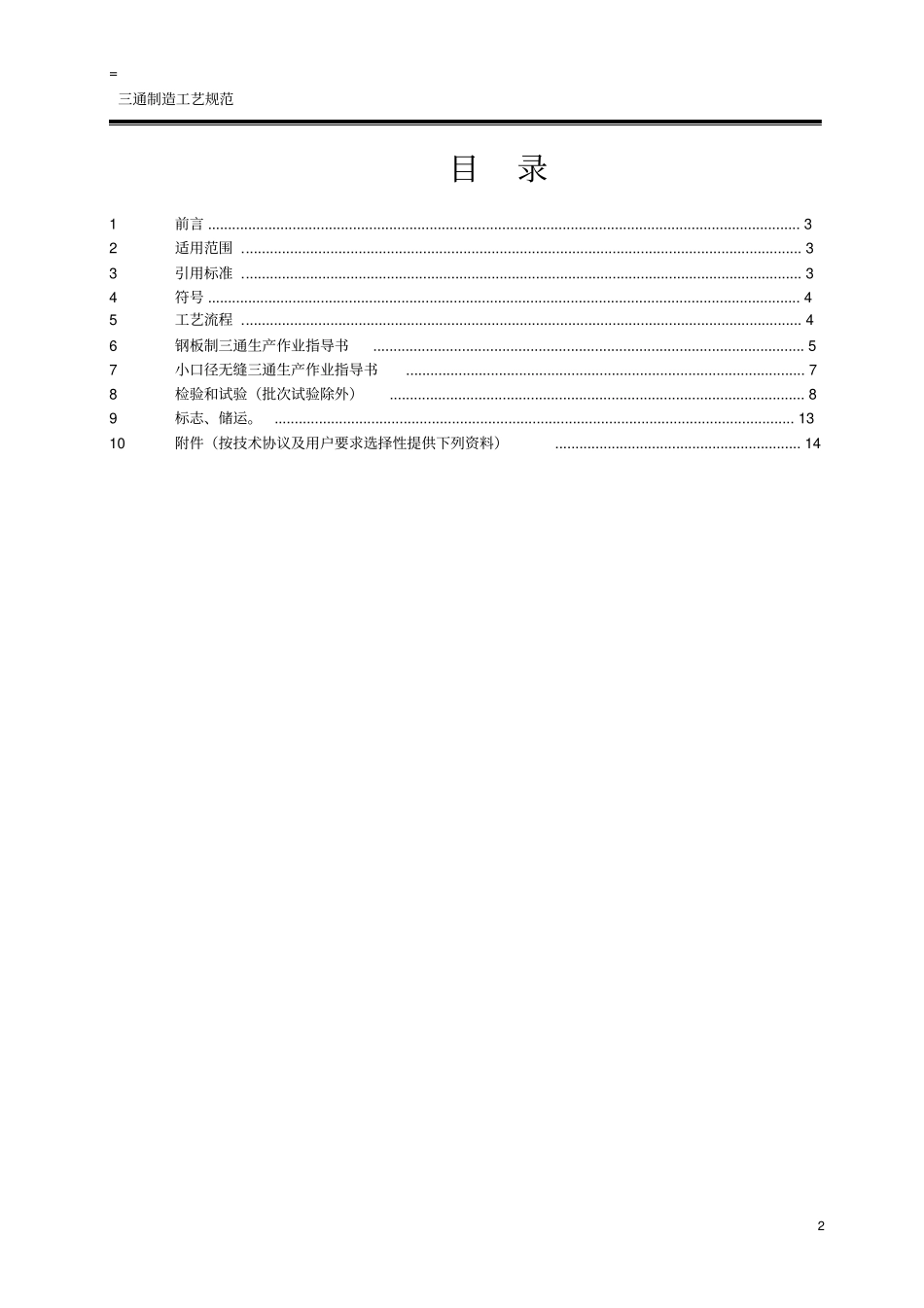

=三通制造工艺规范1热压三通制造工艺规范=三通制造工艺规范2目录1前言...................................................................................................................................................32适用范围...........................................................................................................................................33引用标准...........................................................................................................................................34符号...................................................................................................................................................45工艺流程...........................................................................................................................................46钢板制三通生产作业指导书...........................................................................................................57小口径无缝三通生产作业指导书...................................................................................................78检验和试验（批次试验除外）.......................................................................................................89标志、储运。.................................................................................................................................1310附件（按技术协议及用户要求选择性提供下列资料）.............................................................14=三通制造工艺规范31前言1.1本文件为热压三通专用文件，本文件的编制引用了项目技术规格书和国内外有关标准。1.2本文件制定基于公司现有的设备、辅助设备、工装与热压（拔）制条件下确定的工艺参数，如设备、工装及其它条件改变工艺参数也将改变。1.3本文件的实施，任何人未经技术部的同意，不允许更改。1.4本文件如有更改依技术部的更改通知单为准，本文件由技术部编制并负责解释。2适用范围2.1本技术文件适用于热压三通的生产制造与工艺过程的质量控制，产品质量检验与试验标志及储存等。2.2本文件规定了材料的选择、移植，材料的检验、生产制造等。2.3本文件适用于500t、2500t、3000t型液压机设备及附属工装加工工具。3引用标准3.1GB/T12459钢制对焊无缝管件3.2GB/T228金属材料室温拉伸试验方法（eqvISO6892）3.3GB/T229金属材料夏比摆锤冲击试验方法（eqvISO148）3.4GB/T6394-2002金属平均晶粒度测定法（ASTME112）3.5GB50251-2003输气管道工程设计规范3.6GB/T9445无损检测人员资格鉴定与认证3.7JB4730承压设备无损检测3.8JB4708钢制压力容器焊接工艺评定3.9ASMEB16.9工厂制造的锻钢对焊管件3.10ASMEⅡ铁基材料=三通制造工艺规范44符号：DN——公称直径mmD——主管外径mmt——主管壁厚mmd——支管外径mmS——支管壁厚mmC——主管端面至中心mmM——支管端面至中心高度mmQ——管端面垂直度mmΔa——平面度mm5工艺流程5.1钢板制三通工艺流程5.2无缝三通工艺流程注：无损检测包括UT、MT、RT及硬度测试、壁厚测试等。材料检验下料卷板成型直缝焊接成品检验标记包装储存发运热处理端面加工无损检测表面处理超声探伤三通盘头整型处理压制成型材料检验下料压制成型三通盘头无损检测成品检验储存发运标记包装整型处理端面加工表面处理热处理=三通制造工艺规范56钢板制三通生产作业指导书6.1材料6.1.1材料选用a)制作三通的原材料采用吹氧转炉或电炉冶炼的全镇静钢，且具有要求的韧性和热处理状态。b)选用制作三通材料的表面，应无油脂、过多的锈、焊剂和腐蚀物、低熔点金属污染。c)材料标志清楚、完整符合管件技术规格书有关条款的技术要求。d)原材料应有证明书，其检验项目应符合相关标准的规定或订货要求。无标记、无批号、无质量证明书或质量说明书项目不全的钢材不能使用。、e)在制造、搬运、装卸过程中不允许与...
