焊接返修工艺守则VIP免费

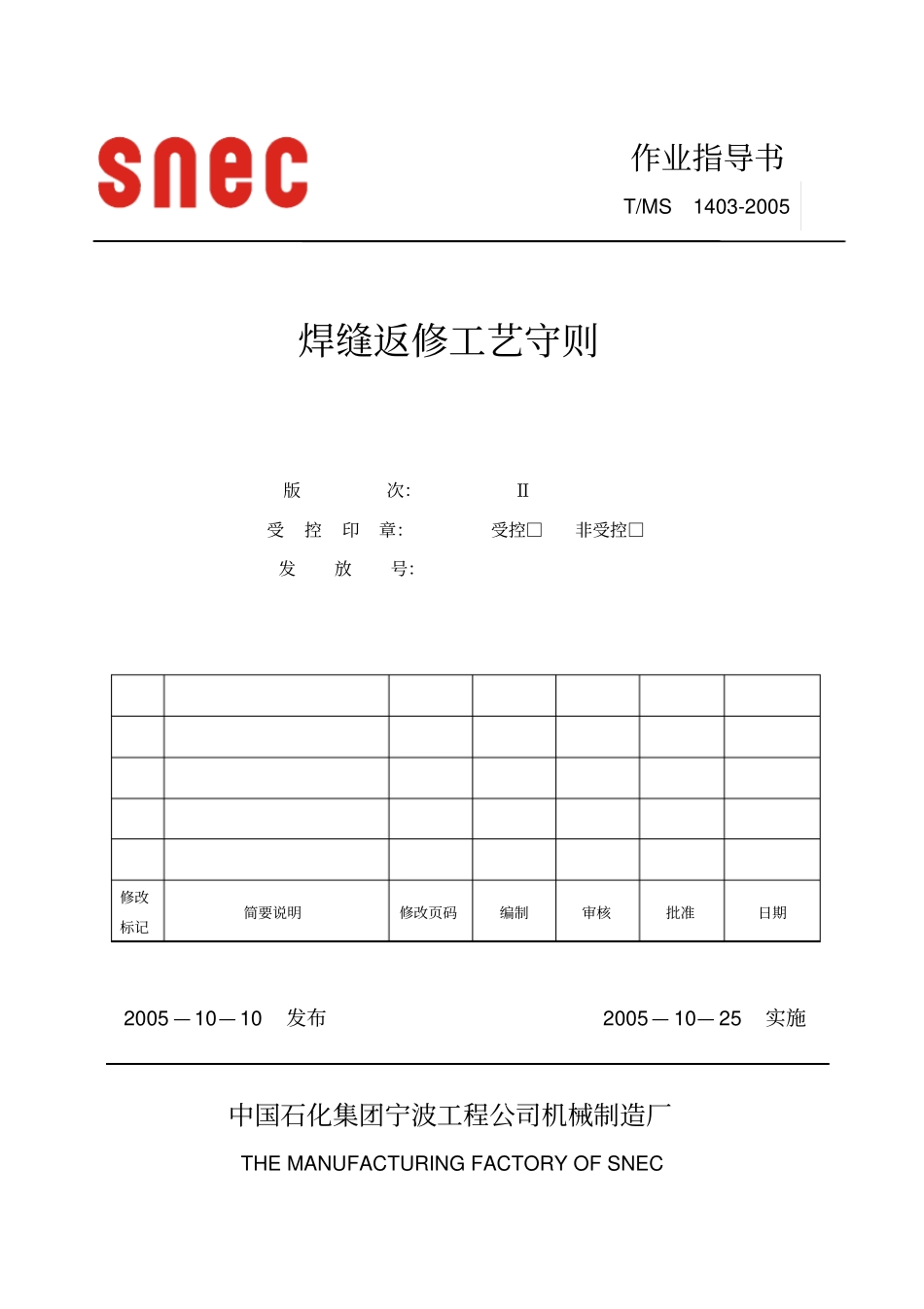

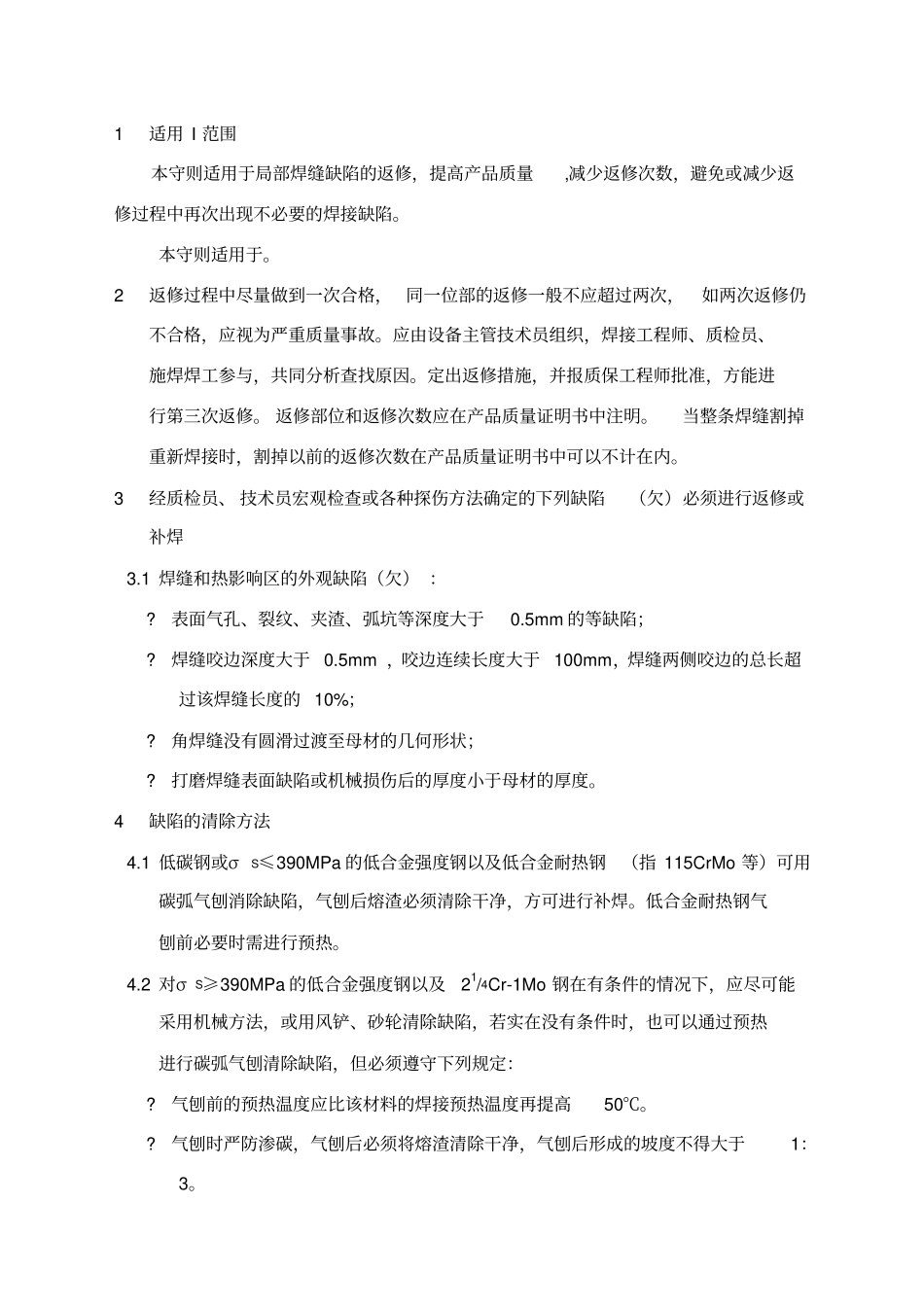

作业指导书焊缝返修工艺守则版次：Ⅱ受控印章：受控□非受控□发放号：修改标记简要说明修改页码编制审核批准日期2005—10—10发布2005—10—25实施中国石化集团宁波工程公司机械制造厂THEMANUFACTURINGFACTORYOFSNECT/MS1403-20051适用I范围本守则适用于局部焊缝缺陷的返修，提高产品质量,减少返修次数，避免或减少返修过程中再次出现不必要的焊接缺陷。本守则适用于。2返修过程中尽量做到一次合格，同一位部的返修一般不应超过两次，如两次返修仍不合格，应视为严重质量事故。应由设备主管技术员组织，焊接工程师、质检员、施焊焊工参与，共同分析查找原因。定出返修措施，并报质保工程师批准，方能进行第三次返修。返修部位和返修次数应在产品质量证明书中注明。当整条焊缝割掉重新焊接时，割掉以前的返修次数在产品质量证明书中可以不计在内。3经质检员、技术员宏观检查或各种探伤方法确定的下列缺陷（欠）必须进行返修或补焊3.1焊缝和热影响区的外观缺陷（欠）：?表面气孔、裂纹、夹渣、弧坑等深度大于0.5mm的等缺陷；?焊缝咬边深度大于0.5mm，咬边连续长度大于100mm，焊缝两侧咬边的总长超过该焊缝长度的10%；?角焊缝没有圆滑过渡至母材的几何形状；?打磨焊缝表面缺陷或机械损伤后的厚度小于母材的厚度。4缺陷的清除方法4.1低碳钢或σS≤390MPa的低合金强度钢以及低合金耐热钢（指115CrMo等）可用碳弧气刨消除缺陷，气刨后熔渣必须清除干净，方可进行补焊。低合金耐热钢气刨前必要时需进行预热。4.2对σS≥390MPa的低合金强度钢以及21/4Cr-1Mo钢在有条件的情况下，应尽可能采用机械方法，或用风铲、砂轮清除缺陷，若实在没有条件时，也可以通过预热进行碳弧气刨清除缺陷，但必须遵守下列规定：?气刨前的预热温度应比该材料的焊接预热温度再提高50℃。?气刨时严防渗碳，气刨后必须将熔渣清除干净，气刨后形成的坡度不得大于1：3。?气刨后应对其刨槽用肉眼认真检查，必要时应进行磁粉探伤，确认无缺陷时，方能进行预热补焊。4.3对于裂纹等有严重扩展倾向的缺陷，当缺陷深度较大时，必须先将裂纹的起终点准确判断清楚，在裂纹两端部钻孔控制住裂纹的扩展，再根据材质、缺陷大小、返修条件等具体情况，选择合理方法将缺陷清除，并经着色检查确定无缺陷后，方能进行焊接。4.4不透钢的返修，应尽量采用间歇和分段气刨，以减少热量输入，并彻底清除渗碳层，露出金属光泽后方可焊接。4.5铝及铝合金等有色金属焊缝的返修：只能采用机械方法、风铲等清除缺陷，待返修部位清除干净后，按正式焊缝坡口要求进行焊接。5返修注意事项5.1出现严重缺陷，如裂纹等时，应进行质量分析，找出原因，制订措施后，方能进行返修。5.2判断缺陷部位，正确选择清除缺陷方法，确实将缺陷清除干净后，方能进行补焊。5.3须经过同类、同组产品考试合格且较有经验的焊工担任，施焊时要特别精心细致。5.4补焊时，必须严格控制焊接规范及层间温度，防止焊道过热以致造成返修部位焊缝机械性能下降。应尽量采用小规范的多层多道焊接，不允许以大幅度横向摆动，慢速堆焊的方法进行补焊。5.5要特别注意起弧和收弧处的焊接质量，多层多道焊时，每道焊接的起弧，收弧处应尽量错开。5.6每焊完一遍之后，要认真清渣，发现缺陷，及时清除后，再继续施焊。5.7对要求预热的材质，返修前必须严格按照规定温度进行预热，返修中应始终保持不低于所要求的预热温度，返修后必要时进行后热消氢处理。5.8对厚度较薄或要求外形尺寸严格的产品，返修时应采用砂轮打磨等方法，以防变形。5.9焊接返修记录随本设备竣工文件存档。6要求焊后热处理的容器，应在热处理前进行返修，如热处理后还要返修时，返修部位应重新进行热处理。7返修后的补焊焊缝必须修磨表面，使其外形与原焊缝大体一致，不得过宽过高。8安全注意事项见《压力容器焊接规程》。
