燃油热风炉使用说明书教材VIP免费

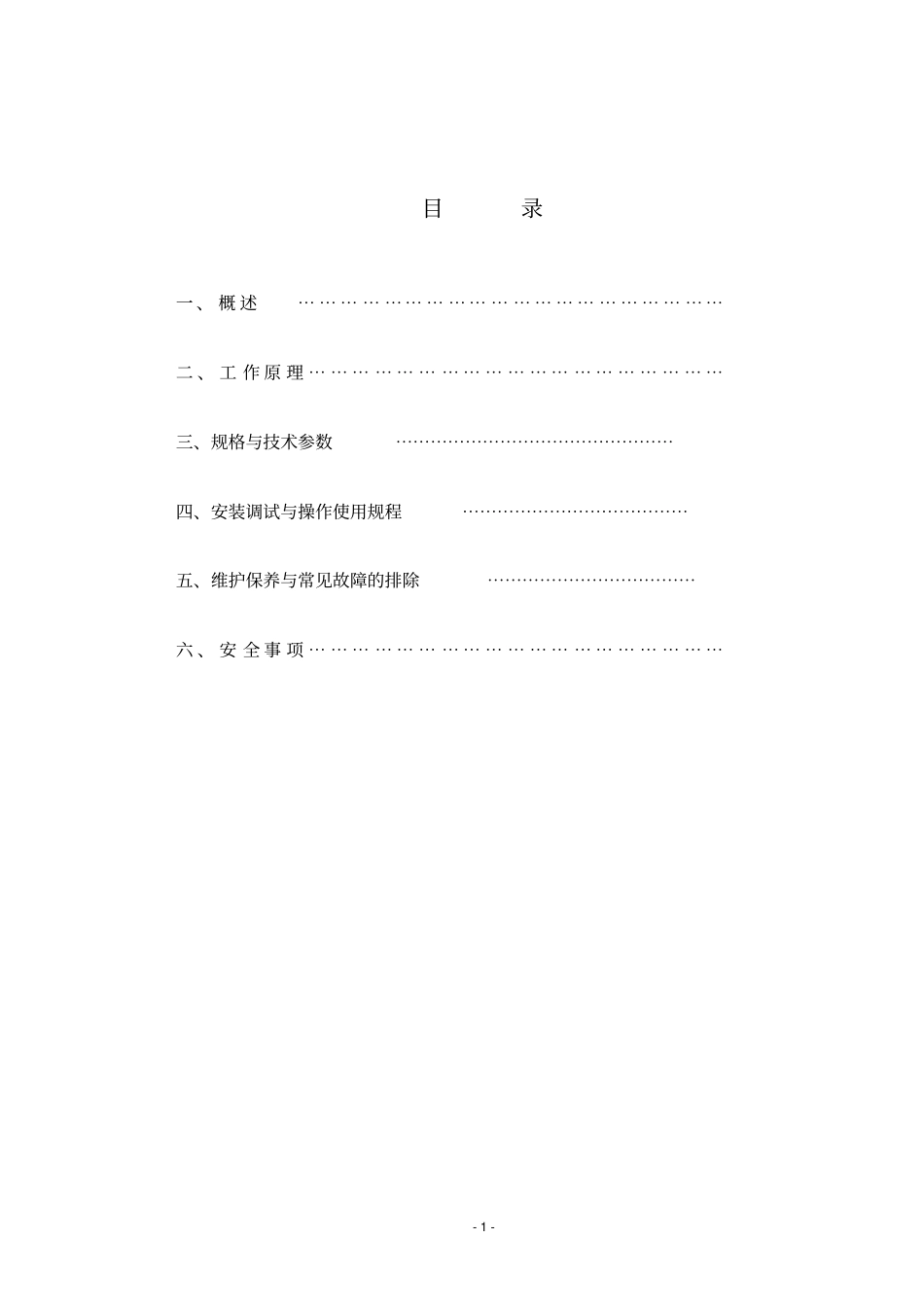

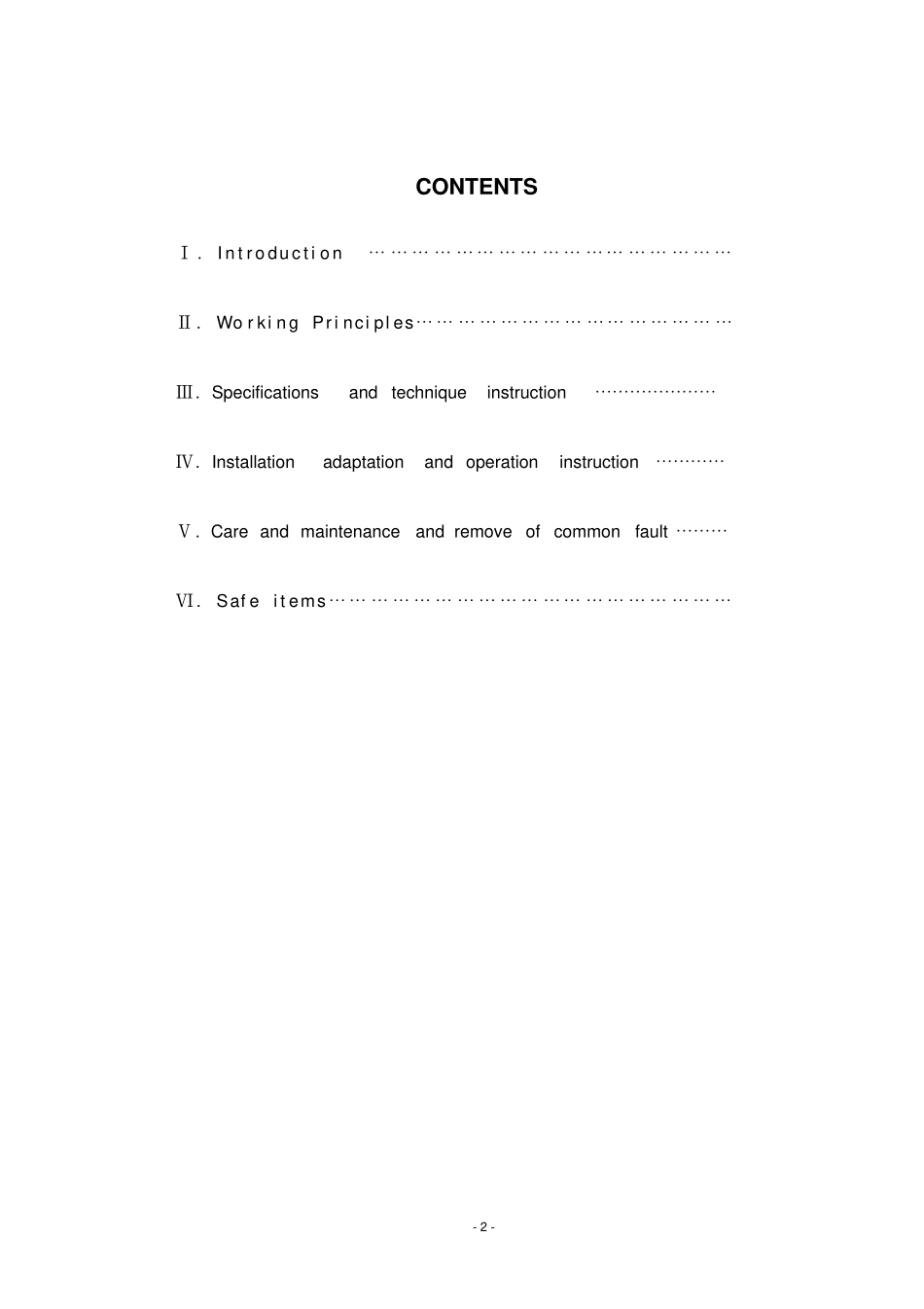

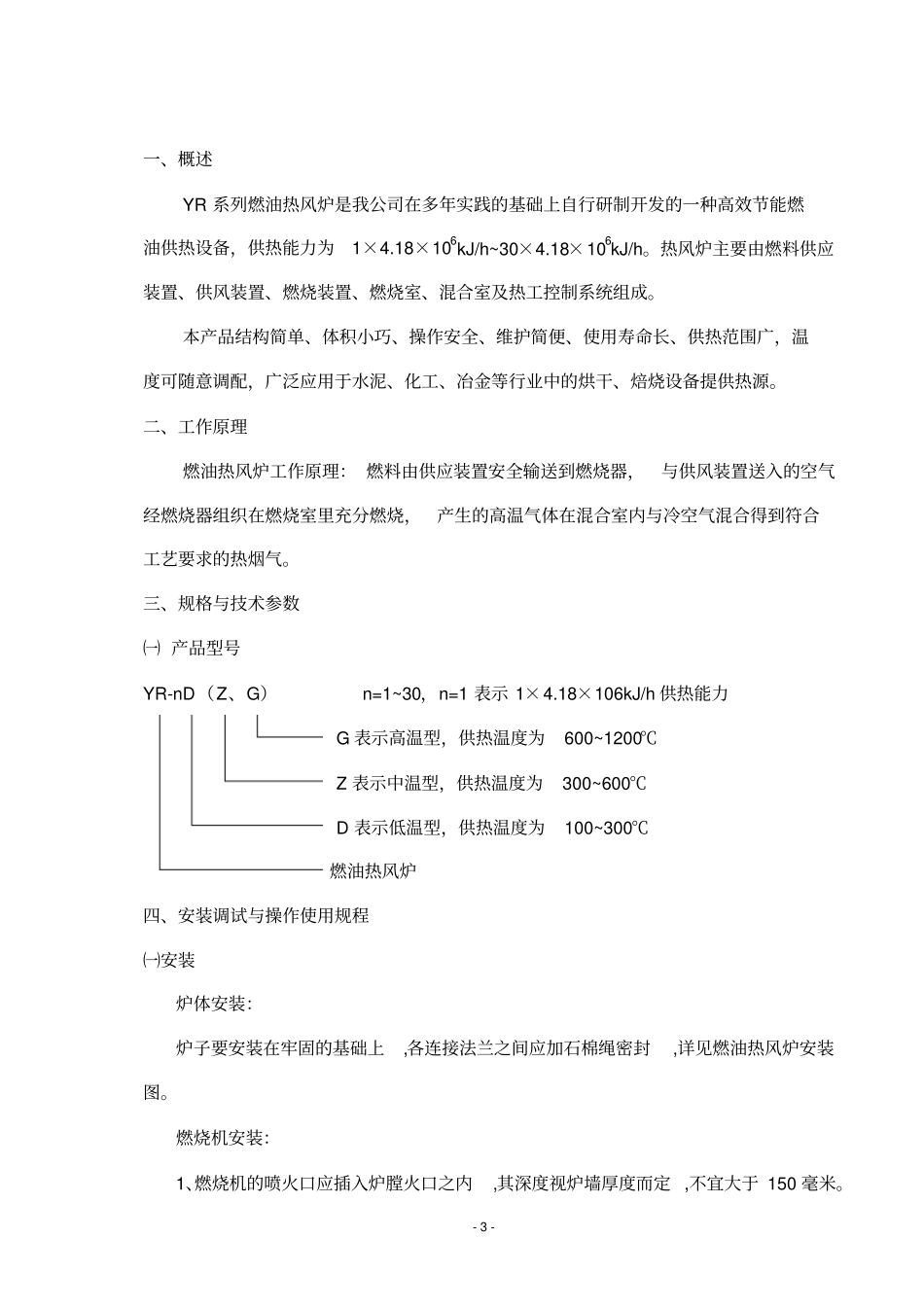

-1-目录一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二、工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三、规格与技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四、安装调试与操作使用规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯五、维护保养与常见故障的排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯六、安全事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯-2-CONTENTSⅠ.Introduction⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅱ.WorkingPrinciples⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅲ.Specificationsandtechniqueinstruction⋯⋯⋯⋯⋯⋯⋯Ⅳ.Installationadaptationandoperationinstruction⋯⋯⋯⋯Ⅴ.Careandmaintenanceandremoveofcommonfault⋯⋯⋯Ⅵ.Safeitems⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯-3-一、概述YR系列燃油热风炉是我公司在多年实践的基础上自行研制开发的一种高效节能燃油供热设备，供热能力为1×4.18×106kJ/h~30×4.18×106kJ/h。热风炉主要由燃料供应装置、供风装置、燃烧装置、燃烧室、混合室及热工控制系统组成。本产品结构简单、体积小巧、操作安全、维护简便、使用寿命长、供热范围广，温度可随意调配，广泛应用于水泥、化工、冶金等行业中的烘干、焙烧设备提供热源。二、工作原理燃油热风炉工作原理：燃料由供应装置安全输送到燃烧器，与供风装置送入的空气经燃烧器组织在燃烧室里充分燃烧，产生的高温气体在混合室内与冷空气混合得到符合工艺要求的热烟气。三、规格与技术参数㈠产品型号YR-nD（Z、G）n=1~30，n=1表示1×4.18×106kJ/h供热能力G表示高温型，供热温度为600~1200℃Z表示中温型，供热温度为300~600℃D表示低温型，供热温度为100~300℃燃油热风炉四、安装调试与操作使用规程㈠安装炉体安装：炉子要安装在牢固的基础上,各连接法兰之间应加石棉绳密封,详见燃油热风炉安装图。燃烧机安装：1、燃烧机的喷火口应插入炉膛火口之内,其深度视炉墙厚度而定,不宜大于150毫米。-4-炉墙火口内径比燃烧机前端外筒大于15毫米，火口呈45°～50°锥角，这样可避免烧重油时，在火口锥面上结焦。2、插入深度及倾斜角度等定妥后，把燃烧机外面的活动法兰焊在外筒上。如炉膛有正压，则在法兰与炉墙板之间加垫石棉板，以免炉内火焰外冒。这样可防止烧毁机壳，且节约能源，炉内正压如大于10毫米水柱以上，用户应在炉尾加引风机抽炉尾气排出、或加高抽风烟囱。3、燃烧机用3～6个压板螺钉将焊连在燃烧机前端外筒上的法兰或用压板固定在炉墙板面上,或用支撑架固定即可。4、打开风机电机上的电线盖板，接通输入电源，检查电机方向是否正确。5、安装输油泵时，应检查电机方向是否与铭牌方向一致。油管路上应有过滤装置，还应有回油系统，靠燃烧机前应有油管接头及压力表，表之外应安装有可调节针型阀，再用软管连接。6、烧重油用户，输入油路应有蒸汽保温与蒸汽扫管线的装置。点火前应有蒸汽扫线与预热油路、喷油嘴等。重油到炉前的油温不低于120℃～130℃，否则雾化不好，在火焰筒内易产生结焦。㈡操作使用⒈首次点火前的检查工作：检查燃烧机及其配套件安装情况，检查油路、电路、风路是否安全畅通。接通电源，手动检查风机及油泵运转方向是否正确。若是反转了、则应断开电源开关，将反转的油泵、风机接线任意换1相即可改变转动方向。检查油路、风路电磁阀和调节阀是否动作，再将输油软管从喷油嘴上扭下，打开油阀，放油一刻钟到桶中，目的是清除输油管路中的杂质。观察后如无异常情况，可进入手动点火调试工作，手动点火调试工作正常后，方可进行自动或中控操作。每次点火前的准备工作：-5-①清除炉膛中的积渣、杂物，打开风机吹扫炉膛3~5分钟。②若燃用重油，应先打开加热重油的蒸气阀门约三分钟，待管中积水放完，开始冒汽时关阀，再打开扫线汽阀及喷油嘴上手轮阀，使蒸气沿未被保温的油路及喷油嘴喷入燃烧机及炉膛中，将油路及油嘴等预热，约10分钟待油嘴体表面烫手后，可关蒸气。2.调试打开烟道龙门阀，关闭风机风门，启动风机，此时炉膛应有负压，打开风门吹扫炉膛后再关闭风门。调整回油管道上的调节阀，启动油泵，使其油压上升到1.0MPa，点火后发现燃烧冒烟，可能是油压调得过高，手动...
