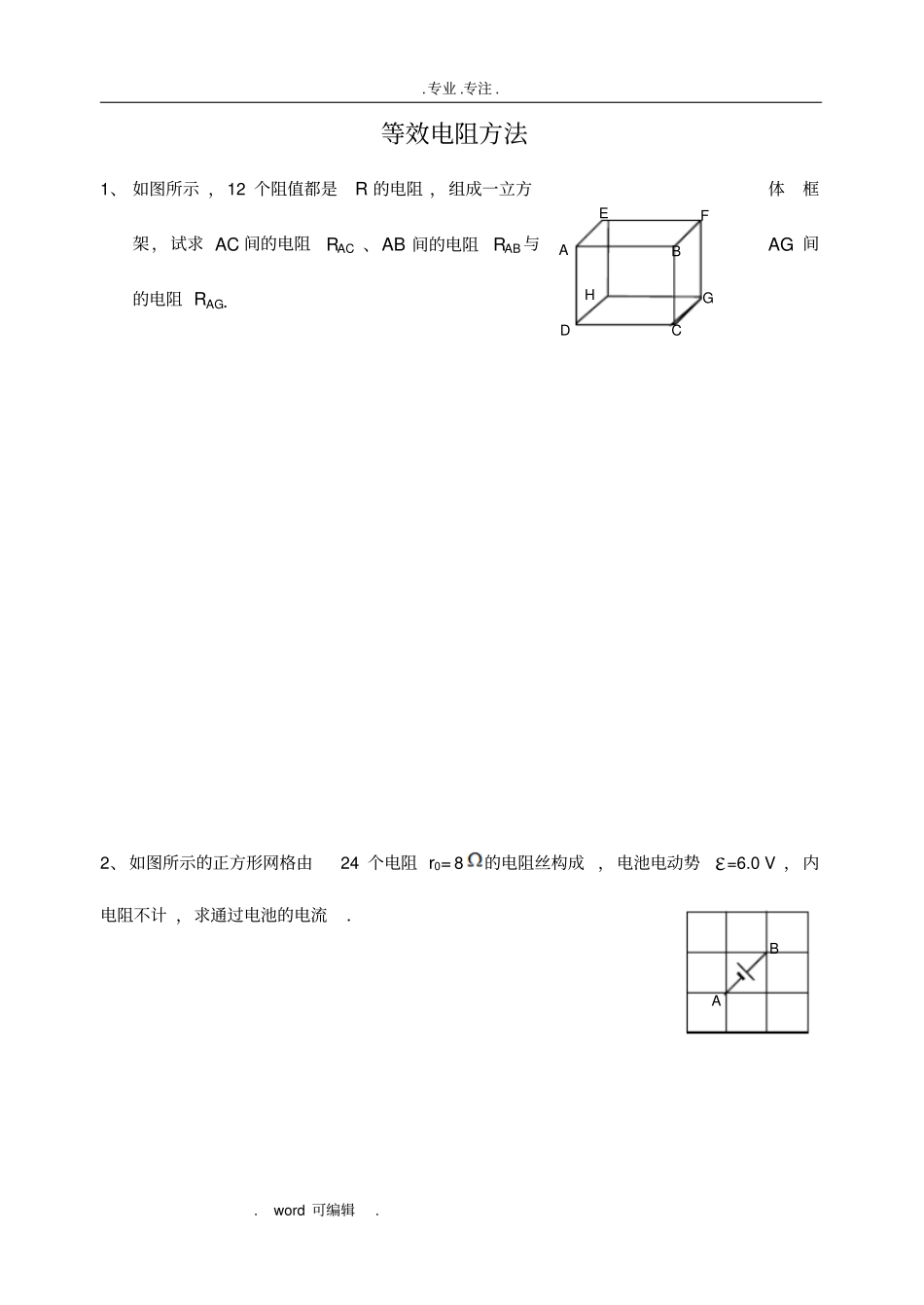

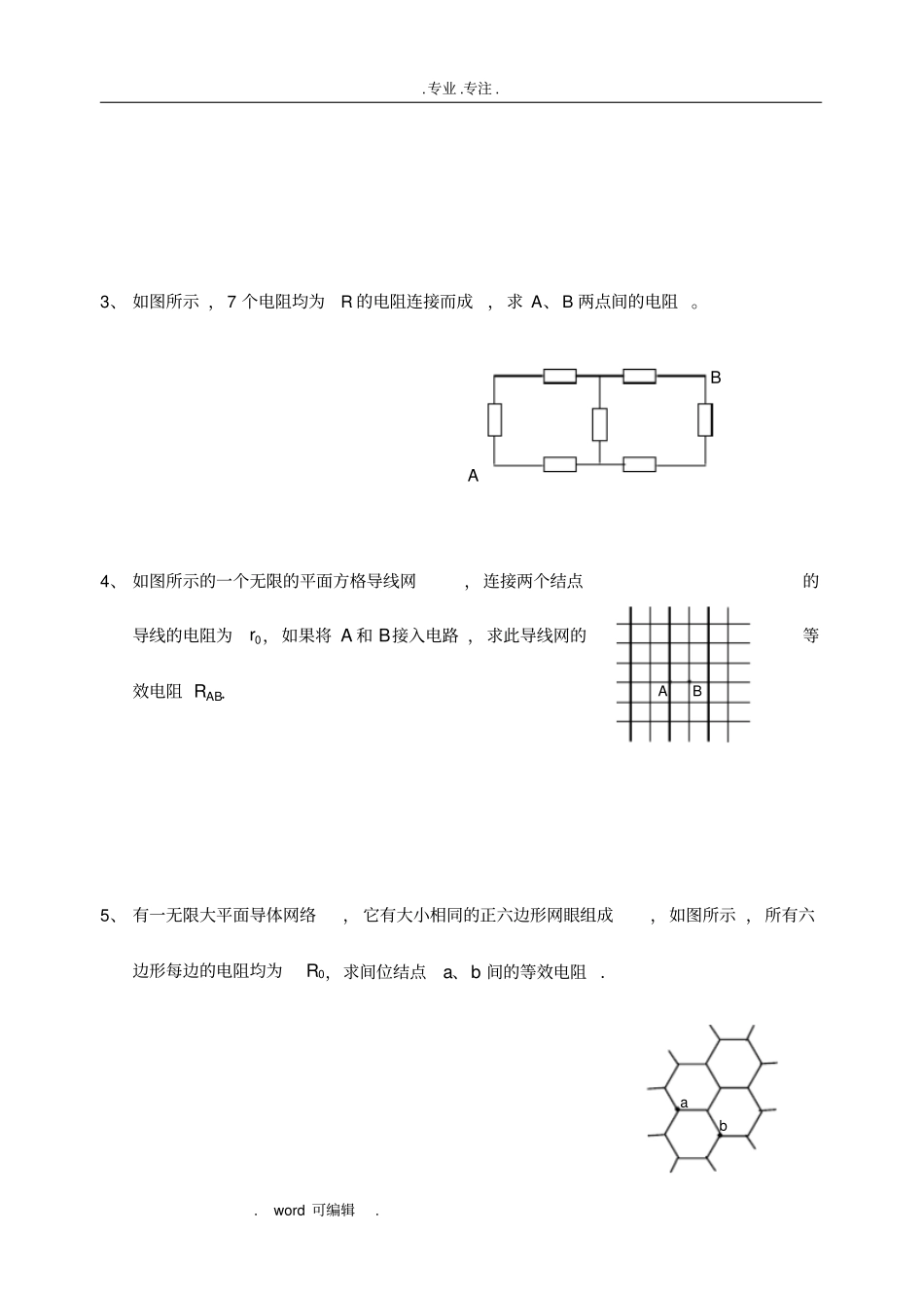

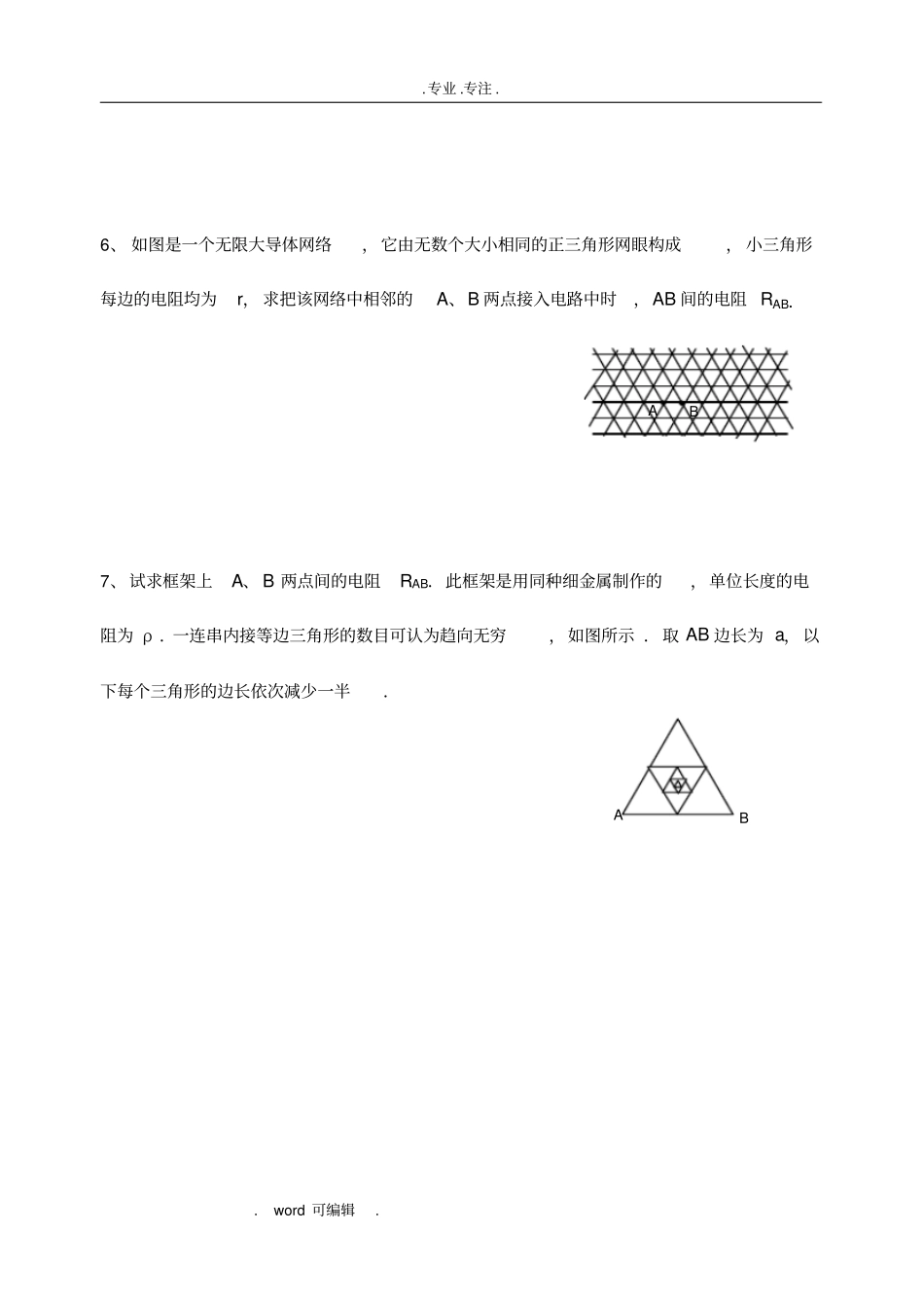

.专业.专注..word可编辑.等效电阻方法1、如图所示，12个阻值都是R的电阻，组成一立方体框架，试求AC间的电阻RAC、AB间的电阻RAB与AG间的电阻RAG．2、如图所示的正方形网格由24个电阻r0=8的电阻丝构成，电池电动势ε=6.0V，内电阻不计，求通过电池的电流．ABCDEFGHAB.专业.专注..word可编辑.3、如图所示，7个电阻均为R的电阻连接而成，求A、B两点间的电阻。4、如图所示的一个无限的平面方格导线网，连接两个结点的导线的电阻为r0，如果将A和B接入电路，求此导线网的等效电阻RAB．5、有一无限大平面导体网络，它有大小相同的正六边形网眼组成，如图所示，所有六边形每边的电阻均为R0，求间位结点a、b间的等效电阻．ABABab.专业.专注..word可编辑.6、如图是一个无限大导体网络，它由无数个大小相同的正三角形网眼构成，小三角形每边的电阻均为r，求把该网络中相邻的A、B两点接入电路中时，AB间的电阻RAB．7、试求框架上A、B两点间的电阻RAB．此框架是用同种细金属制作的，单位长度的电阻为ρ．一连串内接等边三角形的数目可认为趋向无穷，如图所示．取AB边长为a，以下每个三角形的边长依次减少一半．ABBA.专业.专注..word可编辑.8、如图所示是由电阻丝连接成的无限电阻网络，已知每一段电阻丝的电阻均为r，试求A、B两点之间的总电阻．AB.专业.专注..word可编辑.恒定电流一、选择题1、一根均匀导线，现将它均匀地拉长，使导线的直径减小为原来的一半，此时它的电阻值为64Ω，则导线原来的电阻值为（）A、128ΩB、32ΩC、4ΩD、2Ω2、关于电动势的概念，以下说法正确的是：（）A、电源电动势等于电源没有接入电路时，两极间的电压，因此，当电源接入电路时，电动势将发生变化。B、无论负载电阻（接在电源两端的用电器的电阻）如何变化，电源内电压与负载电流之比总保持一个常数；C、流过外电路的电流越大时，路端电压越小；D、路端电压为零时，根据欧姆定律I=U/R，流过外电路的电流也为零。3、如图1所示电路，电键K原来是闭合的，当K打开时，安培表的示数变化情况是（电池内阻符号为r）（）A、r=0时示数变大，r≠0时示数变小B、r=0时示数变小，r≠0时示数变大C、r=0时，r≠0时示数都变大D、r=0时示数不变，r≠0时示数变大4、如图2所示，UAB＝90V，电阻R1＝R2＝1000Ω，电压表上R1R2图2VAB90V.专业.专注..word可编辑.的示数为30V，则电压表的内阻为（）A、2000ΩB、1000ΩC、500ΩD、800Ω5、三个完全相同的灯泡如图3所示电路连接时，灯泡L1和L3消耗的功率之比是（）A、1：1B、1：4C、2：1D、4：16、某段电路中两端的电压为U，电流强度为I，这段电路的电阻为R，电功率为P，通电时间t内产生的热量为Q，则（）A、这段电路一定有Q=I2RtB、这段电路一定有U=IRC、这段电路一定有P=UID、这段电路可能有P＝U2/R7、把两根同种材料的电阻丝分别连在两个电路中，甲电阻丝长为L，直径为d；乙电阻丝长为2L，直径为2d。要使两电阻丝消耗的电功率相等，加在两电阻丝上的电压之比U甲∶U乙应等于：（）A、1∶1B、2:2C、1:2D、2∶18、有一横截面为S的铜导线，流经其中的电流强度为I，高每单位体积的导线中有n个自由电子，电子的电量为q，此时电子的定向移动速度为v，在t时间内，通过导线L1L2L3图3.专业.专注..word可编辑.横截面的自由电子数目可表示为（）A、nvStB、nvtC、It/qD、It/Sq9、下列四个电路中，电源、电灯、滑动变阻器都分别相同，其中通过滑动变阻器的调节，能使电灯两端电压变化范围最大的是：（）10、如图5所示电路中，R1=R3P1>P4>P3C、P2>P1>P3>P4D、P1>P2>P4>P311、将四只相同的小灯泡如图6所示接在电压恒为6伏和12伏的电源上，调节变阻器R1和R2，使四只灯泡消耗的电功率相同，这时R1和R2消耗的电功率之比为：（）A、1∶1B、2∶1C、4∶1D、1∶212、如图7所示的两方式测量同一个导体的电阻，下列叙述中正确的是：ABCD图4R1R2R3R4ab图56V12VR1R2图6.专业.专注..word可编辑.（）A、图甲方式测得电阻值偏大B、图甲方式测得电阻值偏小C、图乙方式测得电阻值偏大D、图乙方式测得电阻值偏小13、在图8...
