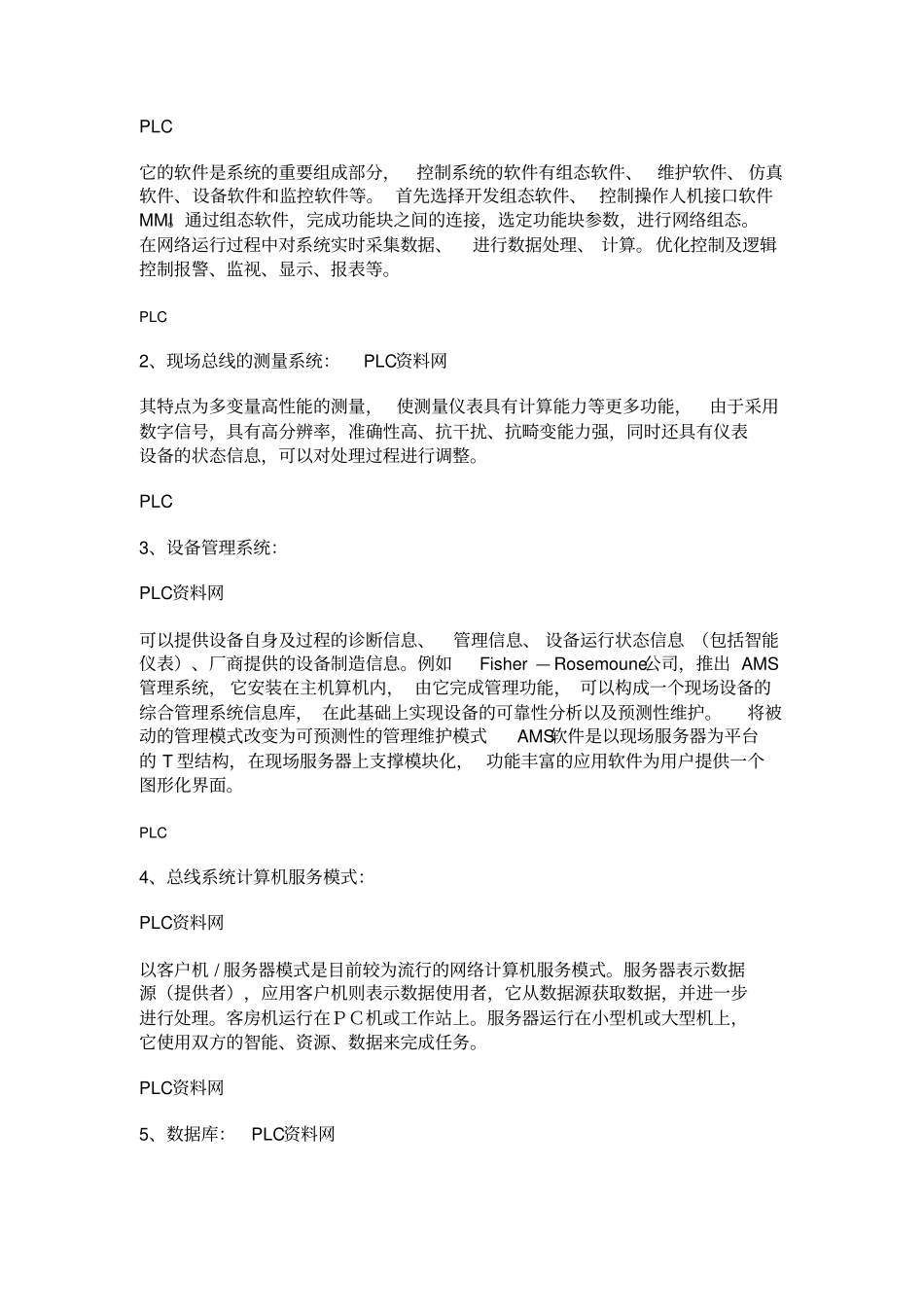

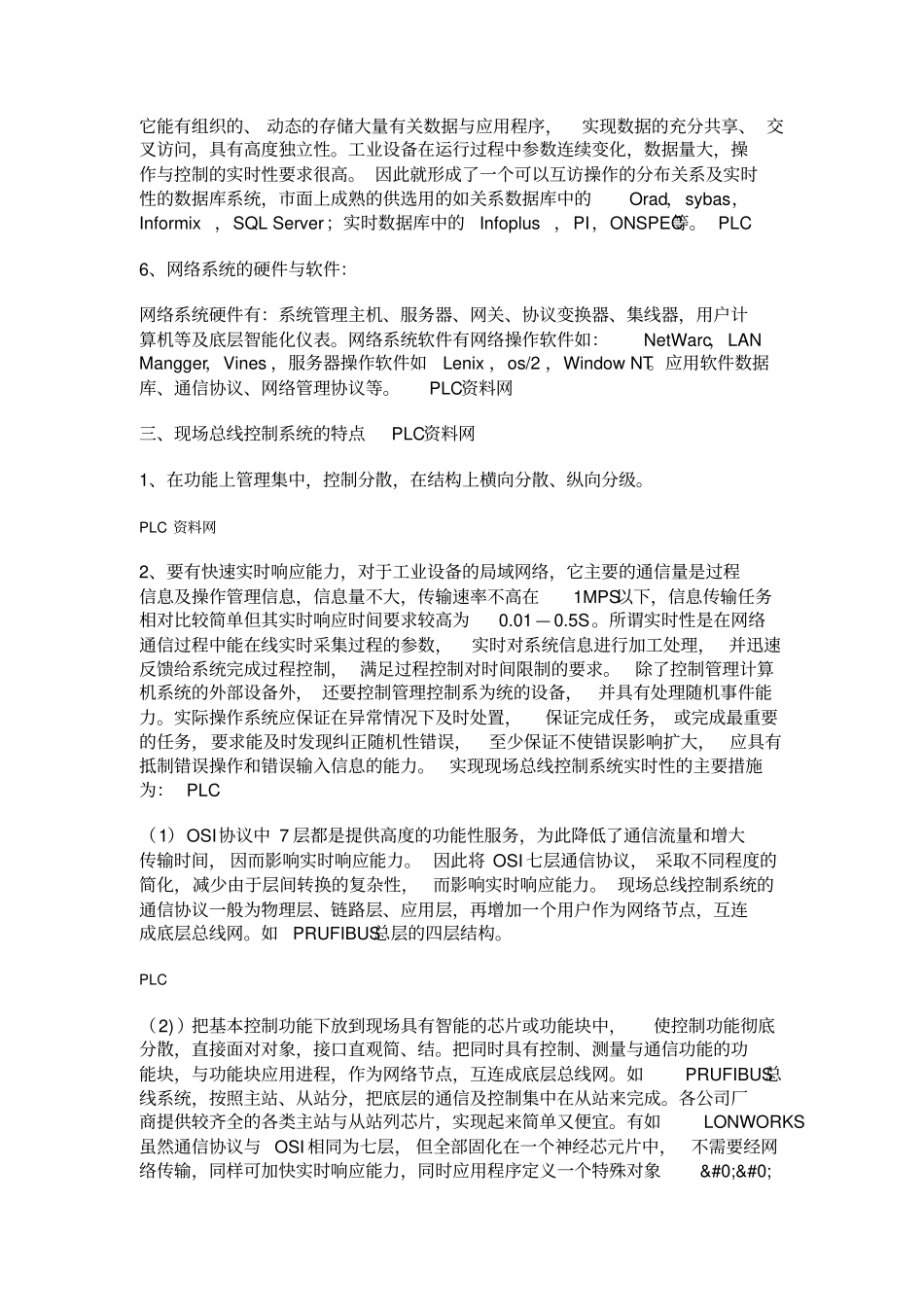

一、现场总线控制系统的概念（FCS）现场总线控制是工业设备自动化控制的一种计算机局域网络。它是依靠具有检测、控制、通信能力的微处理芯片，数字化仪表（设备）在现场实现彻底分散控制，并以这些现场分散的测量，控制设备单个点作为网络节点，将这些点以总线形式连接起来，形成一个现场总线控制系统。它是属于最底层的网络系统，是网络集成式全分布控制系统，它将原来集散型的DCS系统现场控制机的功能，全部分散在各个网络节点处。为此，可以将原来封闭、专用的系统变成开放、标准的系统。使得不同制造商的产品可以互连，是DCS系统的更新换代，大大简化系统结构，降低成本，更好满足了实事性要求，提高了系统运行的可靠性。不同通信协议的现场总线控制系统一般通过工业PC机内总线插槽的PC接口板与现场总线网段连接。图中所示为具有PC1接口卡的现场总线系统，每个接口板可带4条总线网段，为了系统可靠安全，冗余设置了两台相同的PC机。图中PLC为用于联锁系统开关量控制的程序控制器。PLCPLCPLC二、现场总线控制系统的组成PLC现场总线控制系统由测量系统、控制系统、管理系统三个部分组成，而通信部分的硬、软件是它最有特色的部分。PLC1、现场总线控制系统：PLC它的软件是系统的重要组成部分，控制系统的软件有组态软件、维护软件、仿真软件、设备软件和监控软件等。首先选择开发组态软件、控制操作人机接口软件MMI。通过组态软件，完成功能块之间的连接，选定功能块参数，进行网络组态。在网络运行过程中对系统实时采集数据、进行数据处理、计算。优化控制及逻辑控制报警、监视、显示、报表等。PLC2、现场总线的测量系统：PLC资料网其特点为多变量高性能的测量，使测量仪表具有计算能力等更多功能，由于采用数字信号，具有高分辨率，准确性高、抗干扰、抗畸变能力强，同时还具有仪表设备的状态信息，可以对处理过程进行调整。PLC3、设备管理系统：PLC资料网可以提供设备自身及过程的诊断信息、管理信息、设备运行状态信息（包括智能仪表）、厂商提供的设备制造信息。例如Fisher—Rosemoune公司，推出AMS管理系统，它安装在主机算机内，由它完成管理功能，可以构成一个现场设备的综合管理系统信息库，在此基础上实现设备的可靠性分析以及预测性维护。将被动的管理模式改变为可预测性的管理维护模式AMS软件是以现场服务器为平台的T型结构，在现场服务器上支撑模块化，功能丰富的应用软件为用户提供一个图形化界面。PLC4、总线系统计算机服务模式：PLC资料网以客户机/服务器模式是目前较为流行的网络计算机服务模式。服务器表示数据源（提供者），应用客户机则表示数据使用者，它从数据源获取数据，并进一步进行处理。客房机运行在ＰＣ机或工作站上。服务器运行在小型机或大型机上，它使用双方的智能、资源、数据来完成任务。PLC资料网5、数据库：PLC资料网它能有组织的、动态的存储大量有关数据与应用程序，实现数据的充分共享、交叉访问，具有高度独立性。工业设备在运行过程中参数连续变化，数据量大，操作与控制的实时性要求很高。因此就形成了一个可以互访操作的分布关系及实时性的数据库系统，市面上成熟的供选用的如关系数据库中的Orad，sybas，Informix，SQLServer；实时数据库中的Infoplus，PI，ONSPEC等。PLC6、网络系统的硬件与软件：网络系统硬件有：系统管理主机、服务器、网关、协议变换器、集线器，用户计算机等及底层智能化仪表。网络系统软件有网络操作软件如：NetWarc，LANMangger，Vines，服务器操作软件如Lenix，os/2，WindowNT。应用软件数据库、通信协议、网络管理协议等。PLC资料网三、现场总线控制系统的特点PLC资料网1、在功能上管理集中，控制分散，在结构上横向分散、纵向分级。PLC资料网2、要有快速实时响应能力，对于工业设备的局域网络，它主要的通信量是过程信息及操作管理信息，信息量不大，传输速率不高在1MPS以下，信息传输任务相对比较简单但其实时响应时间要求较高为0.01—0.5S。所谓实时性是在网络通信过程中能在线实时采集过程的参数，实时对系统信息进行加工处理，并迅速反馈给系统完成过程控制，满足过程控制对时间限制的要求。除了控制管...
