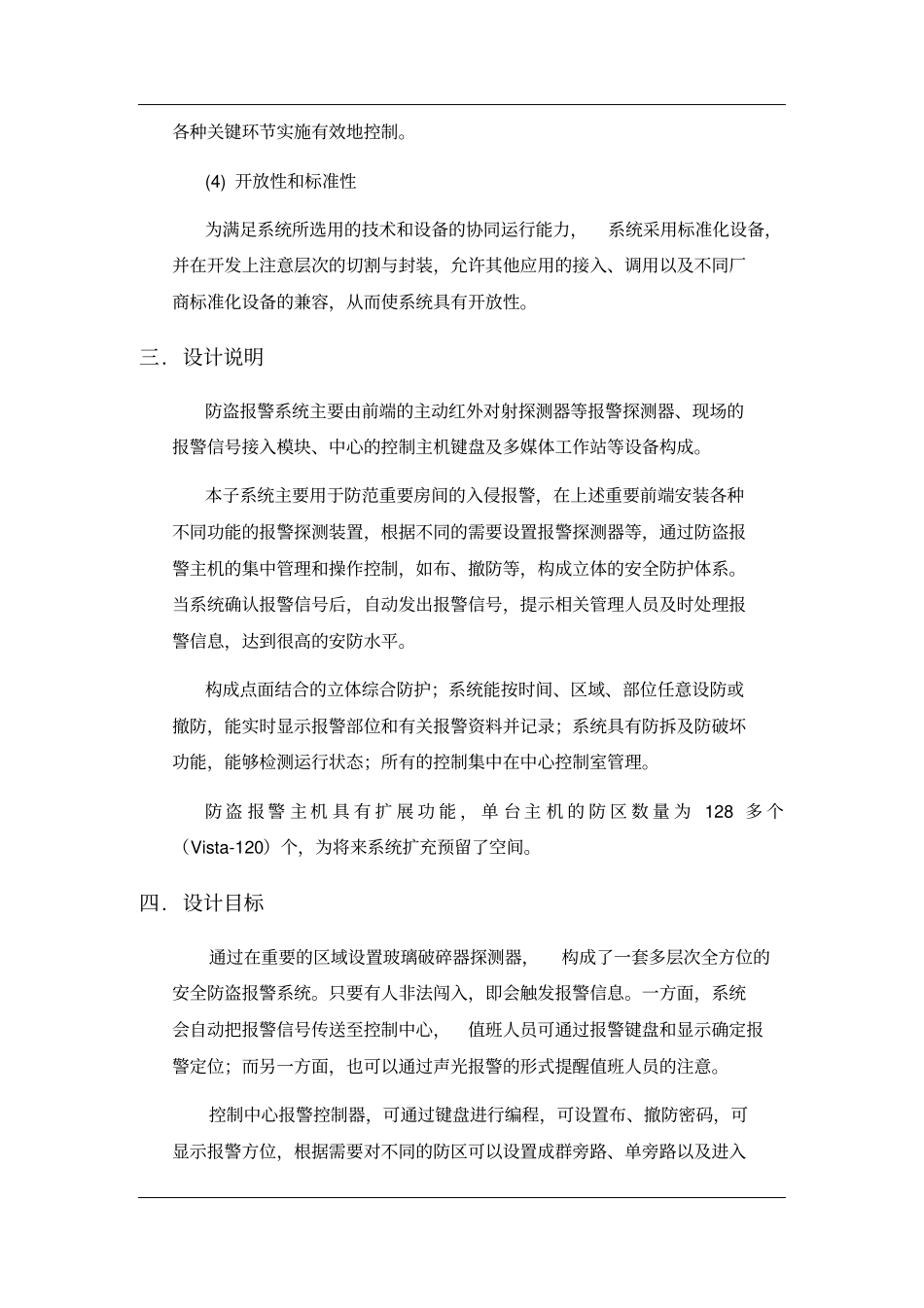

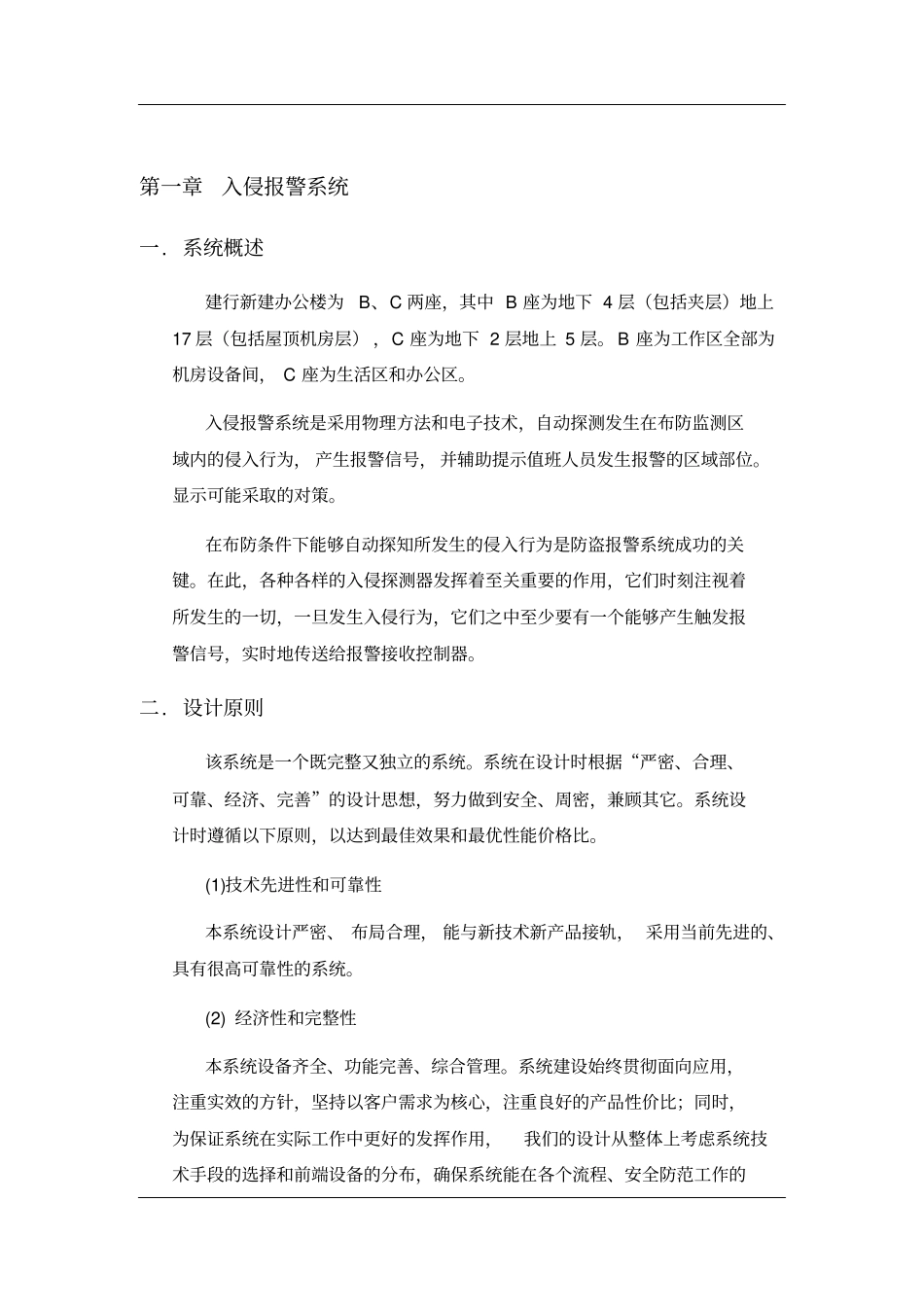

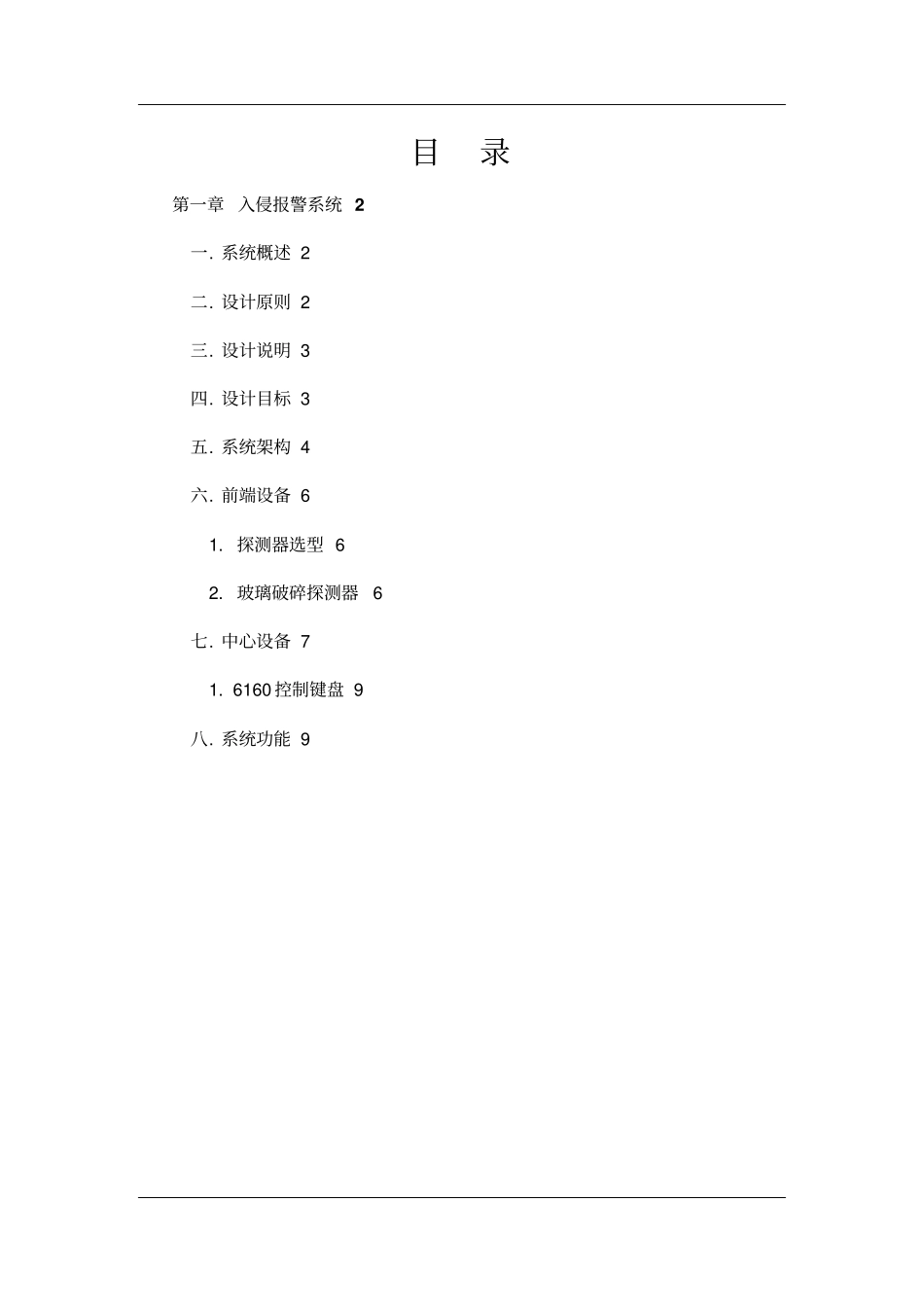

目录第一章入侵报警系统2一.系统概述2二.设计原则2三.设计说明3四.设计目标3五.系统架构4六.前端设备61.探测器选型62.玻璃破碎探测器6七.中心设备71.6160控制键盘9八.系统功能9第一章入侵报警系统一.系统概述建行新建办公楼为B、C两座，其中B座为地下4层（包括夹层）地上17层（包括屋顶机房层），C座为地下2层地上5层。B座为工作区全部为机房设备间，C座为生活区和办公区。入侵报警系统是采用物理方法和电子技术，自动探测发生在布防监测区域内的侵入行为，产生报警信号，并辅助提示值班人员发生报警的区域部位。显示可能采取的对策。在布防条件下能够自动探知所发生的侵入行为是防盗报警系统成功的关键。在此，各种各样的入侵探测器发挥着至关重要的作用，它们时刻注视着所发生的一切，一旦发生入侵行为，它们之中至少要有一个能够产生触发报警信号，实时地传送给报警接收控制器。二.设计原则该系统是一个既完整又独立的系统。系统在设计时根据“严密、合理、可靠、经济、完善”的设计思想，努力做到安全、周密，兼顾其它。系统设计时遵循以下原则，以达到最佳效果和最优性能价格比。(1)技术先进性和可靠性本系统设计严密、布局合理，能与新技术新产品接轨，采用当前先进的、具有很高可靠性的系统。(2)经济性和完整性本系统设备齐全、功能完善、综合管理。系统建设始终贯彻面向应用，注重实效的方针，坚持以客户需求为核心，注重良好的产品性价比；同时，为保证系统在实际工作中更好的发挥作用，我们的设计从整体上考虑系统技术手段的选择和前端设备的分布，确保系统能在各个流程、安全防范工作的各种关键环节实施有效地控制。(4)开放性和标准性为满足系统所选用的技术和设备的协同运行能力，系统采用标准化设备，并在开发上注意层次的切割与封装，允许其他应用的接入、调用以及不同厂商标准化设备的兼容，从而使系统具有开放性。三.设计说明防盗报警系统主要由前端的主动红外对射探测器等报警探测器、现场的报警信号接入模块、中心的控制主机键盘及多媒体工作站等设备构成。本子系统主要用于防范重要房间的入侵报警，在上述重要前端安装各种不同功能的报警探测装置，根据不同的需要设置报警探测器等，通过防盗报警主机的集中管理和操作控制，如布、撤防等，构成立体的安全防护体系。当系统确认报警信号后，自动发出报警信号，提示相关管理人员及时处理报警信息，达到很高的安防水平。构成点面结合的立体综合防护；系统能按时间、区域、部位任意设防或撤防，能实时显示报警部位和有关报警资料并记录；系统具有防拆及防破坏功能，能够检测运行状态；所有的控制集中在中心控制室管理。防盗报警主机具有扩展功能，单台主机的防区数量为128多个（Vista-120）个，为将来系统扩充预留了空间。四.设计目标通过在重要的区域设置玻璃破碎器探测器，构成了一套多层次全方位的安全防盗报警系统。只要有人非法闯入，即会触发报警信息。一方面，系统会自动把报警信号传送至控制中心，值班人员可通过报警键盘和显示确定报警定位；而另一方面，也可以通过声光报警的形式提醒值班人员的注意。控制中心报警控制器，可通过键盘进行编程，可设置布、撤防密码，可显示报警方位，根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。系统具有防破坏功能，在报警线路被切断、报警探头被破坏等情况下均能报警。系统可扩充管理软件，能够与视频监控系系统联动，将报警地点图像显示在监视器上，并在多媒体管理计算机上自动弹出报警电子地图。可通过计算机管理软件对系统进行布、撤防等相关操作和管理。五.系统架构本系统建立一套以有线报警为主，并结合总线网络传输协议、多媒体控制技术、远程控制等多种技术，多层次全方位的安全防盗报警系统。防盗报警系统主要由前端探测器／继电器、报警控制中心系统以及系统通讯路由3个部分组成。其系统架构如图所示：底层是各种探测器及输出继电器组成，它们一方面负责探测人员的非法入侵，同时向报警控制主机发出报警信号；另一方面，还可以通过报警主机的继电器联动功能，控制灯光的开关和其他各种设备等。报警控制中心由报警控制主机及报警管理...
