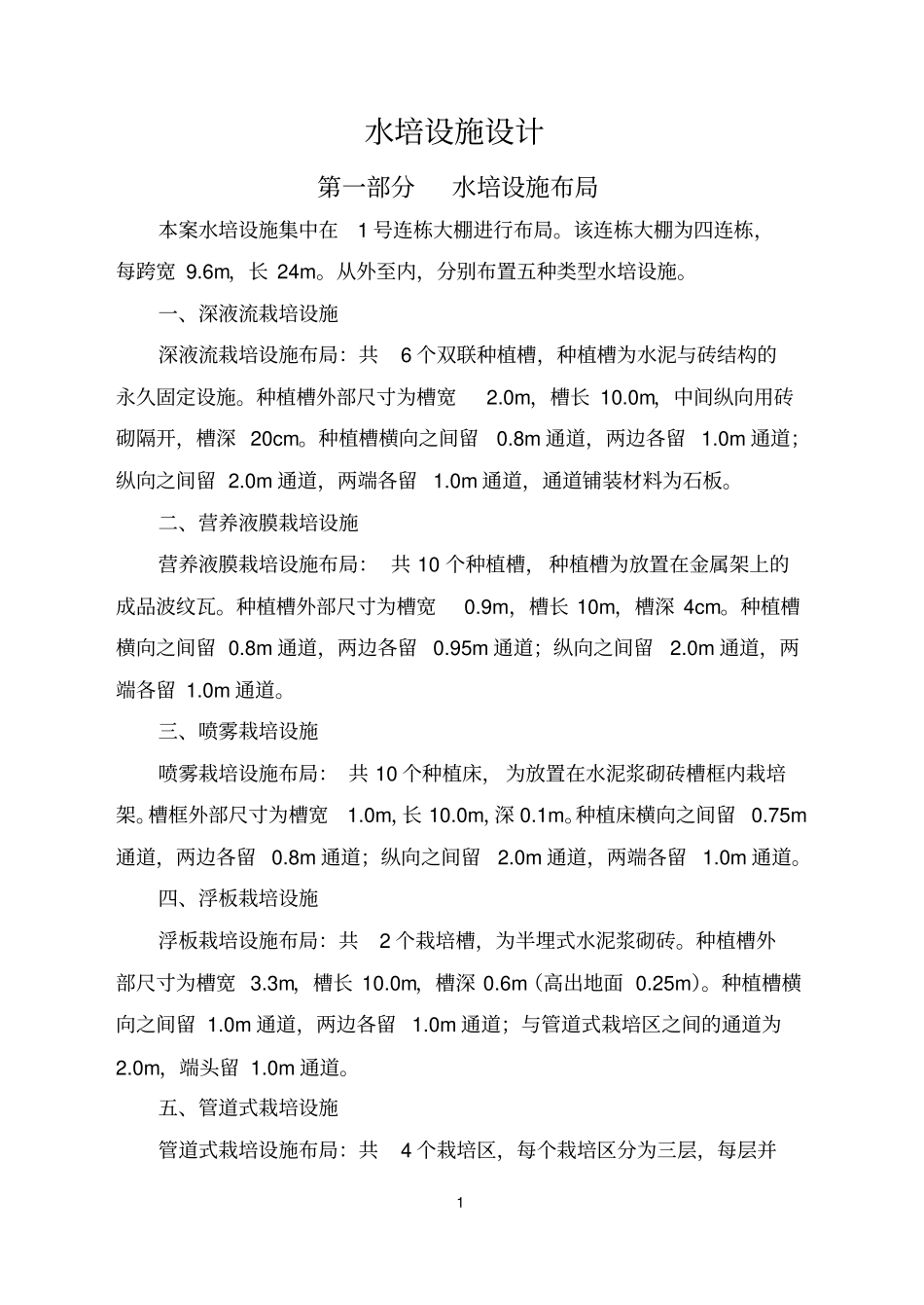

1水培设施设计第一部分水培设施布局本案水培设施集中在1号连栋大棚进行布局。该连栋大棚为四连栋，每跨宽9.6m，长24m。从外至内，分别布置五种类型水培设施。一、深液流栽培设施深液流栽培设施布局：共6个双联种植槽，种植槽为水泥与砖结构的永久固定设施。种植槽外部尺寸为槽宽2.0m，槽长10.0m，中间纵向用砖砌隔开，槽深20cm。种植槽横向之间留0.8m通道，两边各留1.0m通道；纵向之间留2.0m通道，两端各留1.0m通道，通道铺装材料为石板。二、营养液膜栽培设施营养液膜栽培设施布局：共10个种植槽，种植槽为放置在金属架上的成品波纹瓦。种植槽外部尺寸为槽宽0.9m，槽长10m，槽深4cm。种植槽横向之间留0.8m通道，两边各留0.95m通道；纵向之间留2.0m通道，两端各留1.0m通道。三、喷雾栽培设施喷雾栽培设施布局：共10个种植床，为放置在水泥浆砌砖槽框内栽培架。槽框外部尺寸为槽宽1.0m，长10.0m，深0.1m。种植床横向之间留0.75m通道，两边各留0.8m通道；纵向之间留2.0m通道，两端各留1.0m通道。四、浮板栽培设施浮板栽培设施布局：共2个栽培槽，为半埋式水泥浆砌砖。种植槽外部尺寸为槽宽3.3m，槽长10.0m，槽深0.6m（高出地面0.25m）。种植槽横向之间留1.0m通道，两边各留1.0m通道；与管道式栽培区之间的通道为2.0m，端头留1.0m通道。五、管道式栽培设施管道式栽培设施布局：共4个栽培区，每个栽培区分为三层，每层并2列6根栽培管。每个栽培区宽度为1.3m（以支撑架宽度计算），长度为10.0m（包括供液管与回流管所占空间），每个支撑架上下间距0.6m，水平间距0.8m，栽培区之间留,0.8m通道，两边各留1.0m通道；与浮板栽培区之间的通道为2.0m，端头留1.0m通道。各类型水培设施布局见图SHP—01。第二部分水培设施设计一、深液流栽培设施深液流技术简称DFT(DeepFlowTechnique)，其设施主要由种植槽、定植板(或定植网框)、营养液池、营养液循环流动系统等四大部分组成。1、种植槽种植槽设计为横向双联槽，外形尺寸宽为2.0m，长10.0m槽深20cm，纵向用水泥浆砌砖隔开。建造时首先把地整平、夯实，在建槽位置上平铺3～5cm粗砂垫层打底，然后在垫层上现浇5cm厚的C20砼作槽底。槽底固化后，在槽底上用M7.5水泥砂浆浆砌标砖结合成槽周框，再用M10耐酸抗腐蚀的水泥砂浆抹面，抹面厚度δ=2.0cm，以达防渗防蚀的效果。由于植株的重量为定植板和槽壁所承担。当槽内液面低于槽壁顶部时，定植板底与液面之间形成一段空间，为空气中的氧向营养液中扩散创造条件。该设计中，需在槽的宽度中央架设支撑柱以支持定植板的重量，使定植板不会由于植株长大增重而向下弯成孤形。支撑柱为水泥锥台体，沿槽的宽度中线每隔70cm左右设置1个。水泥锥台体底面直径为10cm，顶面直径为5cm。墩的高度加上供液管的直径应等于种植槽内壁的高度，墩顶面要有一小凹槽，使硬塑料供液管放置其上时不会滑落。架在墩上的供液管应紧贴于定植板底，一方面起供液作用，同时承受定植板的重力而保持其水平状态。3深液流设施结构与种植槽设计见图SHP—02。种植槽设计相关说明：①种植槽是永久性建筑，槽体比较沉重，不能拆卸搬迁，必须建在坚实的地基上，否则会因地基下陷造成断裂渗漏。②新建成的水泥结构种植槽和营养液池，会有碱性物质渗出，要用稀硫酸或磷酸浸渍中和，除去碱性后方可使用。开始时先用水浸渍数天洗刷去大部分碱性物质，然后再放酸液浸渍，开始时酸液调至pH＝2左右，浸渍时pH值会再度升高，应继续加酸进去，浸渍到pH值稳定在6～7之间，排去浸渍液，用清水冲洗2～3次即可。③换茬时应对种植槽进行消毒后，方可种植下茬作物。2、定植板与定植杯（1）定植板定植板采用硬泡沫聚苯乙烯板块，定植板的宽度与种植槽外沿宽度一致，每块定植板宽度为100cm，长度为150cm，厚度2.5～3.0cm。定植板可根据工作方便而伸缩，定植板一块接一块地将整条种植槽盖住，使光线透不进槽内。板面开若干个孔径为5cm的定植孔（果菜和叶菜可通用），定植孔的中心距为15.0～17.0cm。使定植板的两边能架在种植槽的槽壁上，以使定植杯嵌入定植板中的定植孔内，将其固定并悬挂起来。（2）定植杯定植杯为塑料成品，嵌入定植板的定植孔内，高7.5cm，杯...
