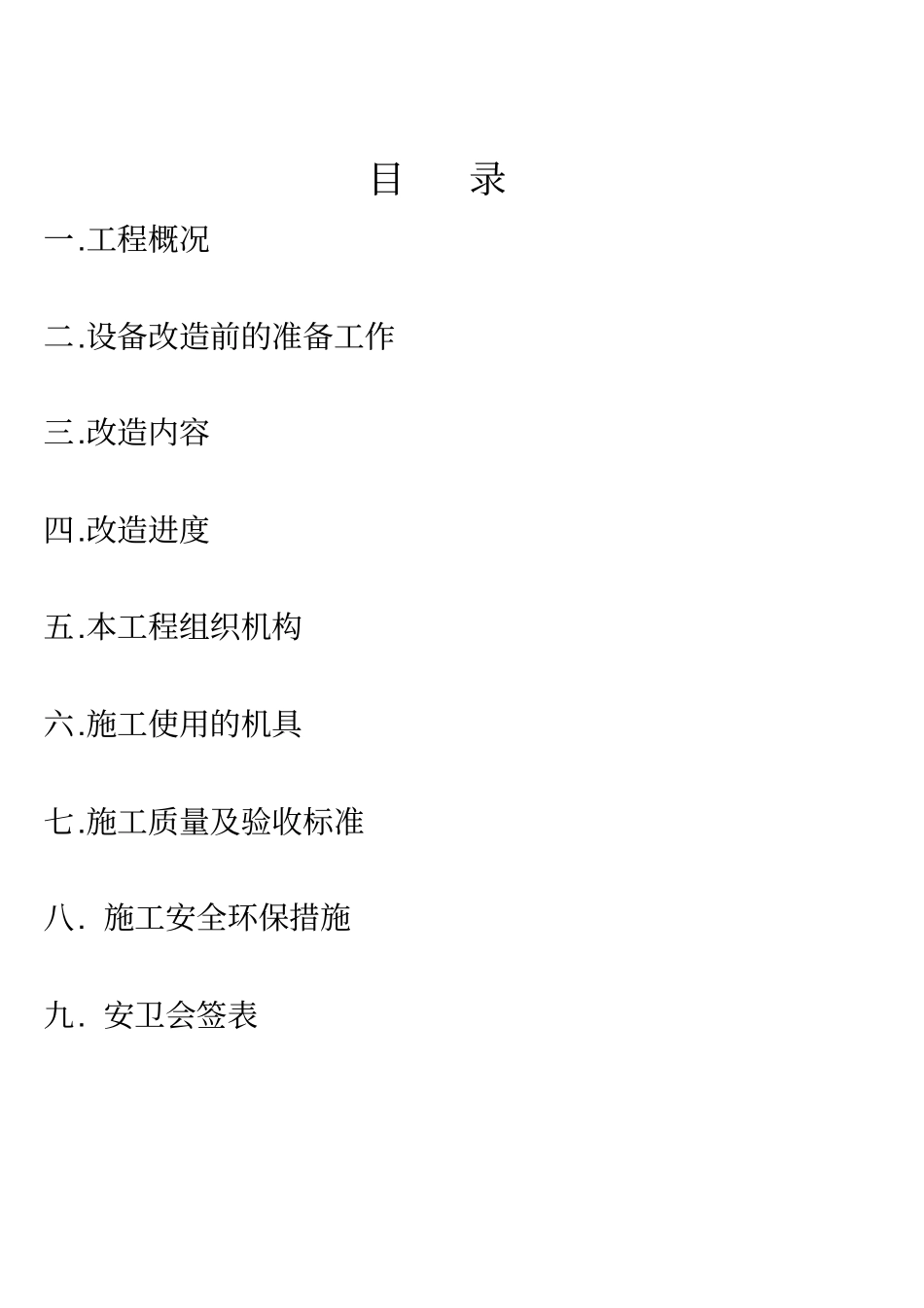

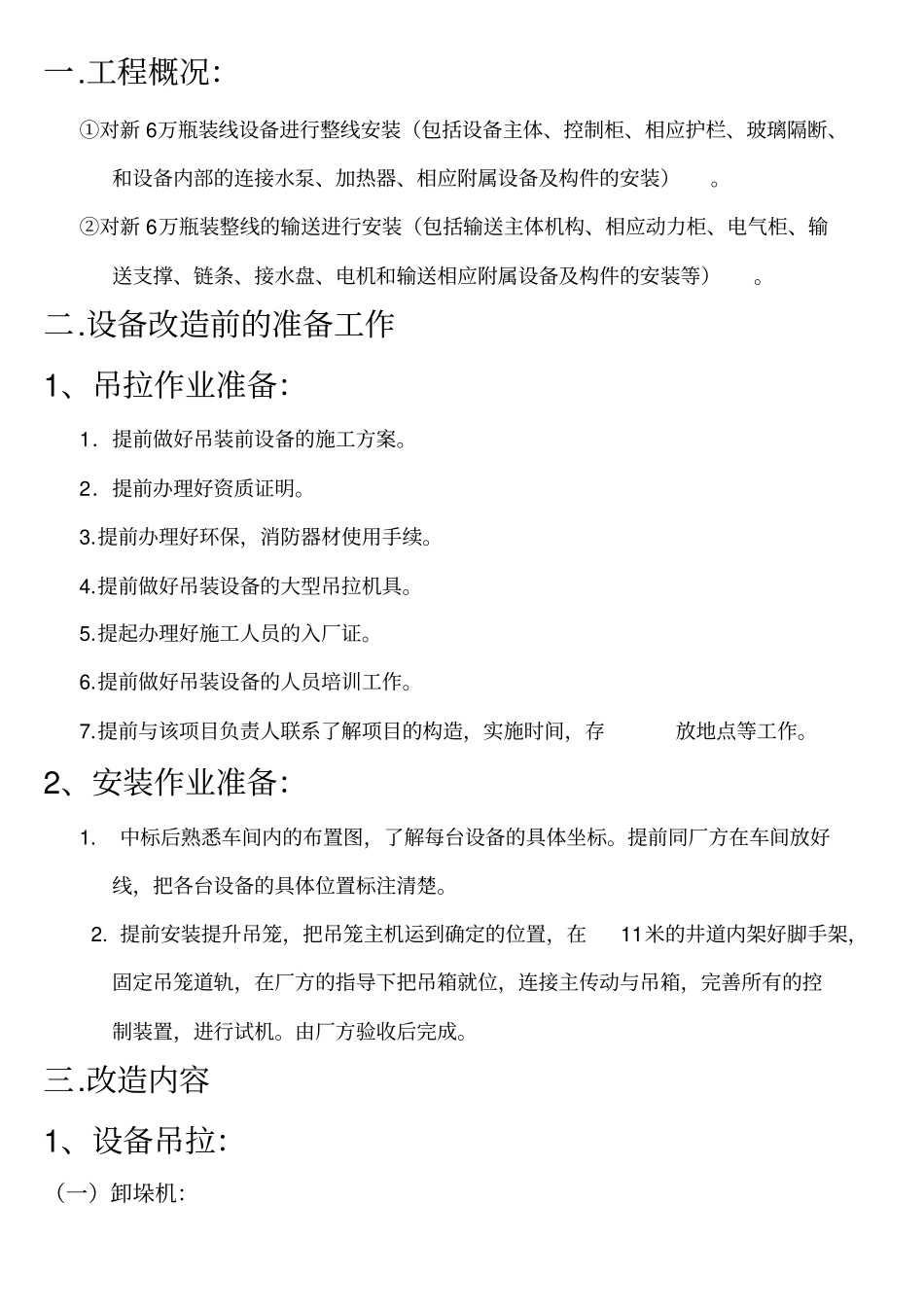

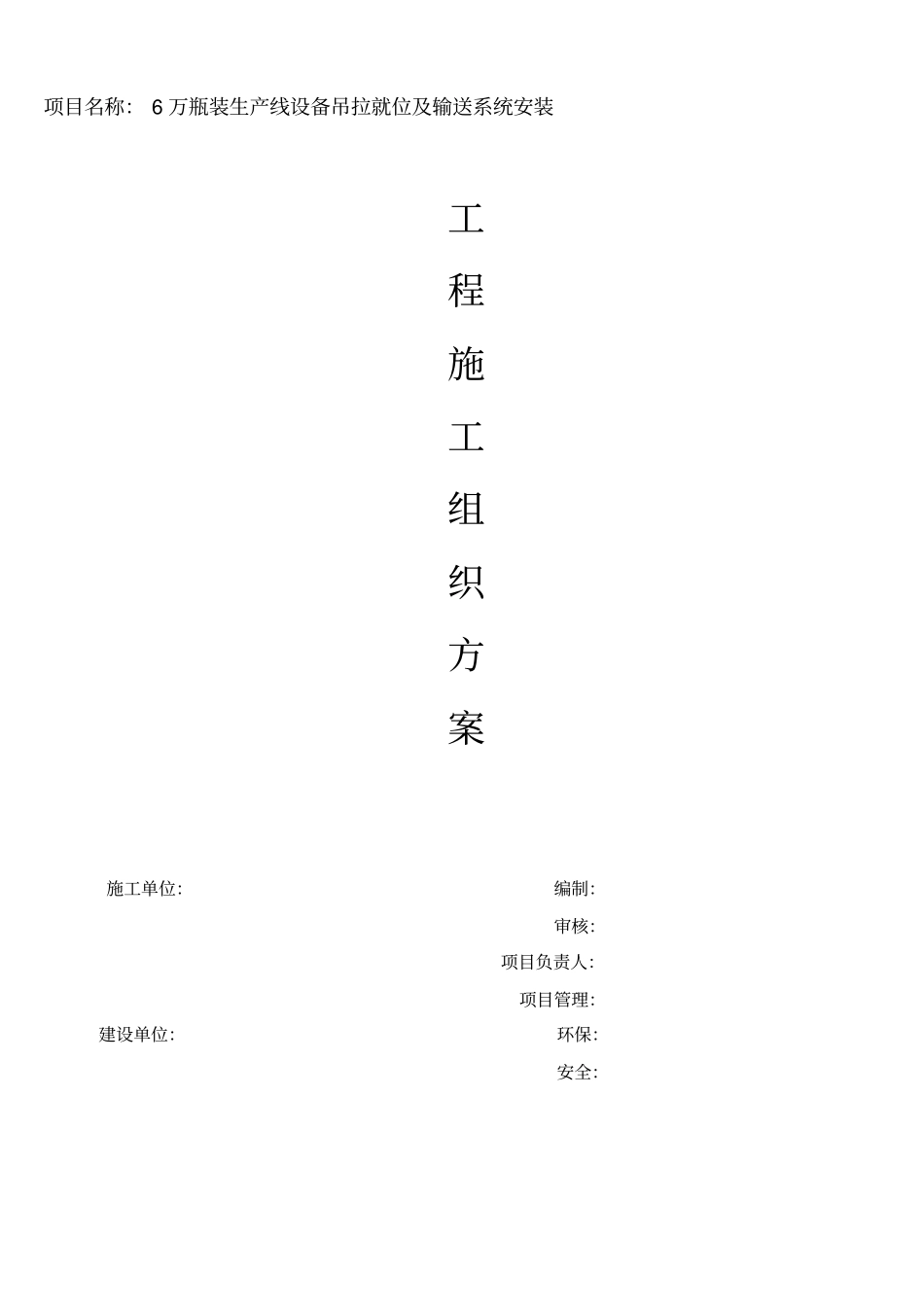

项目名称：6万瓶装生产线设备吊拉就位及输送系统安装工程施工组织方案施工单位：编制：审核：项目负责人：项目管理：建设单位：环保：安全：目录一.工程概况二.设备改造前的准备工作三.改造内容四.改造进度五.本工程组织机构六.施工使用的机具七.施工质量及验收标准八.施工安全环保措施九.安卫会签表一.工程概况：①对新6万瓶装线设备进行整线安装（包括设备主体、控制柜、相应护栏、玻璃隔断、和设备内部的连接水泵、加热器、相应附属设备及构件的安装）。②对新6万瓶装整线的输送进行安装（包括输送主体机构、相应动力柜、电气柜、输送支撑、链条、接水盘、电机和输送相应附属设备及构件的安装等）。二.设备改造前的准备工作1、吊拉作业准备：1．提前做好吊装前设备的施工方案。2．提前办理好资质证明。3.提前办理好环保，消防器材使用手续。4.提前做好吊装设备的大型吊拉机具。5.提起办理好施工人员的入厂证。6.提前做好吊装设备的人员培训工作。7.提前与该项目负责人联系了解项目的构造，实施时间，存放地点等工作。2、安装作业准备：1.中标后熟悉车间内的布置图，了解每台设备的具体坐标。提前同厂方在车间放好线，把各台设备的具体位置标注清楚。2.提前安装提升吊笼，把吊笼主机运到确定的位置，在11米的井道内架好脚手架，固定吊笼道轨，在厂方的指导下把吊箱就位，连接主传动与吊箱，完善所有的控制装置，进行试机。由厂方验收后完成。三.改造内容1、设备吊拉：（一）卸垛机：1.把卸垛机主体设备及电气柜用25吨吊车吊装到二楼。2.用地牛运到设备就位处。3.用10吨千斤顶把设备放至地面。4.把卸垛机托盘输送，空托盘托盘库，顶盖仓，纸板隔板仓的顺序用25吨吊车吊装到二楼。5.用3吨叉车运到设备就位处。（二）空瓶检测设备及其打击器，电气柜，设备外护用25吨吊车吊装到二楼，用3吨叉车运到设备指定位置。（三）灌装机1.灌装机主体设备用50吨吊车吊装到二楼。2.用10吨千斤顶把设备放置到9个地牛上。3.人工和3吨叉车配合把设备运到就位处。4.用10吨千斤顶顶起设备，撤出地牛，放置指定位置就位。5.电气柜，设备台面，灌装机外护玻璃隔断及相应框架，灌装机阀陈，阀陈内部至装酒机管路的顺序用50吨吊车吊装到二楼。6.用3吨叉车运至指定位置安装。（四）膜过滤系统1.用25吨吊车吊装到二楼。2.用3吨叉车运至指定位置安装。（五）灌装机CIP系统1.把冷水罐，热碱罐，管路等用25吨吊车吊装到二楼。2用3吨叉车运至指定位置安装。（六)压盖机机一.压盖机主体设备及电气柜用25吨吊车吊装到二楼。二.用10吨千斤顶把4个地牛放置设备下。三.用人工及5吨叉车配合运到设备指定放置处。四.用10吨千斤顶把4个地牛撤出。五.把无菌上盖系统及灌装机至卷封机链接处输送用25吨吊车吊装到二楼。六.用叉车把设备和输送运到指定位置。（七）液位检测设备及其击打器，电气柜，设备外护用25吨吊车吊装到二楼，用3吨叉车运至指定位置安装。（八）杀菌机1.把杀菌机第13节用吊车吊装到二楼。2.用3吨叉车运至指定位置安装。3.依次把第12节到第1节运到设备就位处。4.把换热站水泵，管道和纯净蒸汽发生器用25吨吊车吊装到二楼。5.用3吨叉车和人工把设备放至杀菌机附近。（九）瓶盖干燥系统及其附件用25吨吊车吊装到二楼。用3吨叉车运至指定位置安装。（十）一套满罐液位监测系统及其相应击打器，废品收集箱，电气柜用25吨吊车吊装到二楼。用3吨叉车运至指定位置安装。（十一）杀菌机1.把杀菌机第8节用吊车吊装到二楼。2.用3吨叉车运至指定位置安装。3.依次把第7节到第1节运到设备就位处。4.把换热站水泵，管道和纯净蒸汽发生器用25吨吊车吊装到二楼。5.用3吨叉车和人工把设备放至杀菌机附近。（十二）贴标机1.用25吨吊车吊装起设备放置车间门口，同时设备下放置4个地牛落下。2.用人工及5吨叉车配合运到设备指定放置处。3用5吨叉车把标站附件运输就位。（十三）全包机1.用25吨吊车吊装主体设备一楼车间门口，下面放置4个地牛后慢慢落下。2.用5吨叉车和人工把设备推到设备就位处。3.用50吨叉车把附属设备运到设备就位处。（十四）电气柜用3吨叉车把一楼25台电气柜运到指定位置。2、设备安装：1.拆垛机：把主机运...
